Tính năng nổi bật máy phay CNC 5 trục Kitamura Mytrunnion-7G

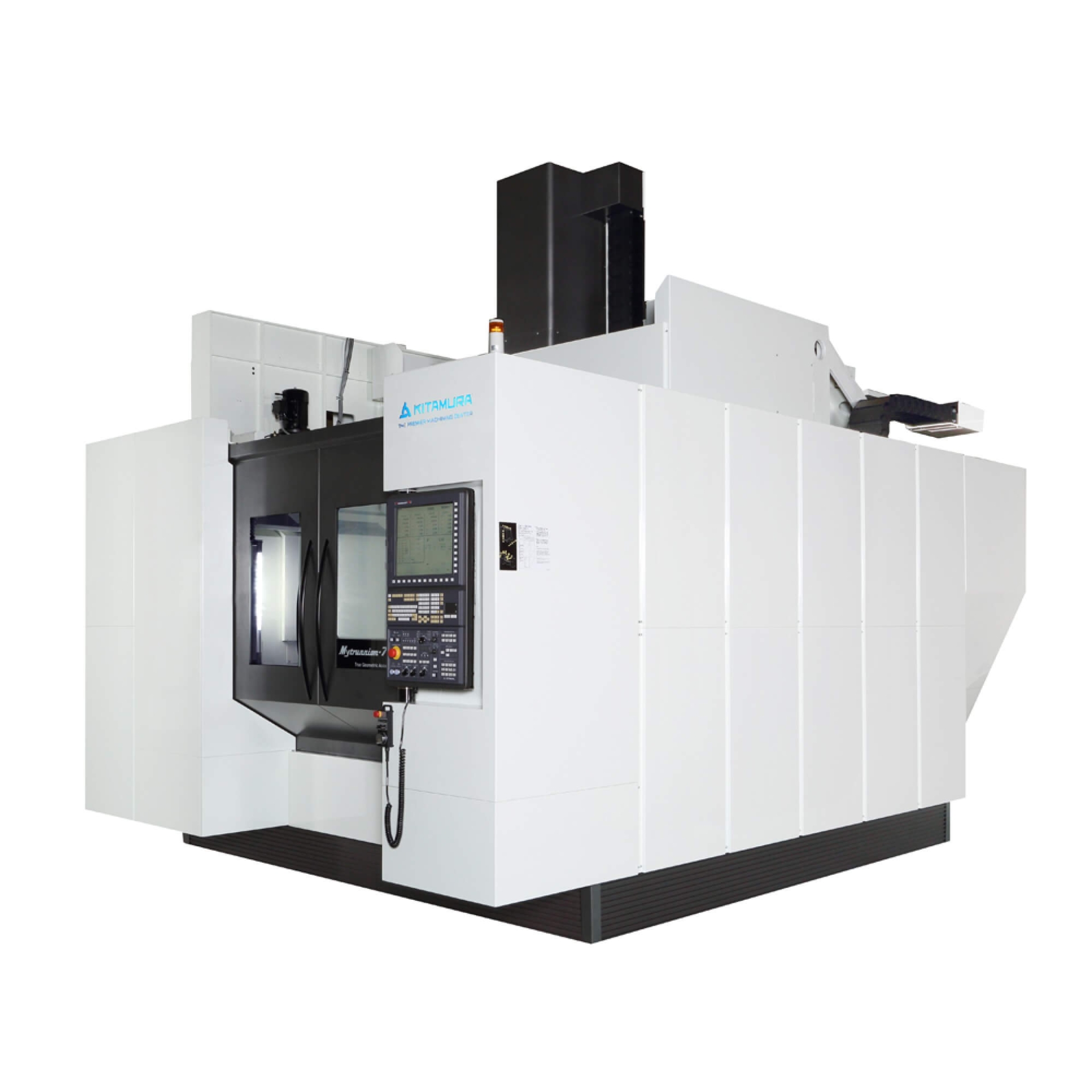

Máy phay CNC 5 trục Kitamura Mytrunnion-7G có tên gọi khác Trung tâm gia công CNC 5 trục Mytrunnion-7G hay Mytrunnion-7G 5-axis Machining Center là dòng máy phay CNC 5 trục đồng thời chính xác và linh hoạt được sản xuất bởi Kitamura Nhật Bản.
Điểm nổi bật của máy phay CNC 5 trục Kitamura Mytrunnion-7G:
- Độ chính xác vị trí ± 0,002 mm trên toàn hành trình và độ chính xác lặp lại ± 0,001 mm.
- Thân máy đúc bằng gang Meehanite chất lượng cao. Trọng lượng máy lên đến 33,000kg (72,600 lbs.). Máy sử dụng kết cấu băng dẫn hướng dạng hộp, công nghệ cạo rà bề mặ giúp đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao.
- Máy có khu vực làm việc lớn với đường kính Ø1.000mm (Ø39.4”) x Cao: 740mm (29.1”) – Rộng hơn so với các trung tâm gia công 5 trục của các đối thủ. Bàn máy kiểu Trunnion cho trục thứ tư và thứ 5 hoàn hảo, tăng cứng vững khi gia công 5 trục đồng thời.
- Thiết kế trục chính tiếp xúc kép truyền động ăn khớp răng 4 cấp mạnh mẽ với tốc độ đến 12,000v/p 40kw (53HP). Làm giảm thời gian của một chu trình gia công (cycle time), khả năng xử lý nhiều loại vật liệu & khuôn mẫu độc đáo. Khả năng tạo ra bề mặt siêu mịn. Có thể chọn trục chính kiểu HSK-A100 như là lựa chọn.
- Kiểu chuôi dao trục chính: BBT-50 tiếp xúc kép trên cả mặt côn và mặt bích, làm tăng momen cắt, giúp máy có thể vừa cắt nặng vừa cắt chính xác.
- Mô phỏng & xác minh NC 5 trục nâng cao. Các giải pháp xác minh đầy đủ mã G, mô hình chính xác do Kitamura cung cấp trực tiếp, ngăn chặn va chạm, gần va chạm, di chuyển quá mức và lỗi thiết lập, xác minh toàn bộ thiết lập, đánh giá nhiều chiến lược gia công, tối ưu hóa đường chạy dao để chạy hiệu quả hơn, giảm thiểu chiều dài dụng cụ và chiều cao cố định, tối ưu hóa các phương pháp tiếp cận / rút lại và liên kết, tích hợp trực tiếp với hầu hết các phần mềm CAM
- Ổ dao 100 vị trí dao tiêu chuẩn hiệu suất cao: Khu vực gia công tách biệt hoàn toàn so với khu vực hệ thống thay dao tự động giúp cho việc kiểm tra dao dễ dàng. Không cần lo tới vấn đề dầu làm mát và phoi bị văng ra tại khu vực thay dao tự động. Ngăn các phoi dính trên côn trục chính, đảm bảo độ lặp lại ổn định của trục Z sau khi thay dao. Với hệ thống thay dao tự động nhiều vị trí đa dạng, bạn sẽ không bao giờ bỏ lỡ bất kỳ cơ hội nào trong tương lai!
- Bộ điều khiển Arumatik-Mi có khả năng đọc trước 8192 câu lệnh, tốc độ xử lý đạt 2800 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Được tích hợp sẵn chức năng SHG Control (Smooth Higher-Gain) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%.
Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura Mytrunnion-7G
| Thông số | Mytrunnion-7G | |
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình | ±0,002mm |
| Độ chính xác lặp lại | ±0,001mm | |
| Bàn máy | Kích thước bàn máy | Ø1.000mm |
| Phân độ trục thứ tư và năm | 0.0010 | |
| Khả năng tải của bàn máy | 2.000kg | |
| Đường kính phôi tối đa | Ø1.170mm | |
| Chiều cao phôi tối đa | 740mm | |
| Hành trình các trục | Hành trình trục X | 1190 mm |
| Hành trình trục Y | 1380 mm | |
| Hành trình trục Z | 765 mm | |
| Hành trình trục A | 150 độ (- 120 tới +30 độ) | |
| Hành trình trục C | 0 đến 360 độ | |
| Khoảng cách bàn máy đến đầu T.chính | 150-915mm | |
| Khoảng cách bàn máy đến sàn nhà | 1,110mm | |
| Trục chính | Độ côn trục chính | NST #50 (lựa chọn: HSK-A100) |
| Tốc độ trục chính | 35-12.000 vòng /phút | |
| Truyền động | Truyền động bánh răng 4 cấp | |
| Công suất động cơ trục chính | 40,0kw (53 HP) AC/15phút 22kw (30 HP) AC/liên tục | |
| Momen xoắn trục chính | 585,9Nm | |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y | 50 m/phút |
| Tốc độ nhanh hành trình trục Z | 30 m/phút | |
| Tốc độ nhanh hành trình trục A | 9.000 độ/phút | |
| Tốc độ nhanh hành trình trục C | 9.900 độ/phút | |
| Tốc độ cắt (X, Y, Z) | 30 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 100 vị trí dao |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | MAS CT (BT) 50 (Lựa chọn HSK-A100) | |
| Kích thước dao lớn nhất | f125(liên tiếp)/f240 mm (dao trống) | |
| Chiều dài dao lớn nhất | 450 mm | |
| Khối lượng dao lớn nhất | 25 kg | |
| Thời gian thay dao (Tool to Tool) | 3,3s | |
| Thời gian thay dao (Chip to Chip) | 9,7s, tối thiểu | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 65KVA, 200V AC, 3 pha |
| Áp lực khí nén yêu cầu | 400L/phút, 0,5 Mpa | |
| Kích thước máy | Chiều cao máy | 4,169mm |
| Kích thước L x W | 3,672 x 5,320mm | |
| Trọng lượng máy tiêu chuẩn | 33,000kg | |
| Bộ điều khiển | Arumatik-Mi | |
