ĐỘ CỨNG VỮNG CỦA MÁY PHAY KITAMURA

Kết cấu máy cứng vững cao

Kết cấu máy Kitamura cứng vững cao

Kết cấu cột đặc

Kết cấu cột chắc chắn với vật liệu gang Meehanite và đường dẫn trượt được gia tăng độ cứng bằng cảm ứng và được mài tinh tối đa.

Bộ dẫn hướng dạng hộp

Bộ dẫn hướng dạng hộp đem lại khả năng chống rung tối đa và kéo dài tuổi thọ của máy.

Thủ công tinh xảo

Thợ cạo rà thủ công có tay nghề cao và tỉ mỉ đến từng chi tiết trong quá trình sản xuất.

Thiết kế không nhô ra

Thiết kế không có phần nhô ra cho phép “Mycenters” có khả năng di chuyển chính xác gấp 2-3 lần các loại trung tâm gia công có phần nhô ra.

Băng dẫn hướng dạng hộp chắc chắn

Đặc điểm chính của băng dẫn hướng dạng hộp

• Băng dẫn hướng dạng hộp được tôi cứng và mài với độ chính xác cao, bề mặt được phủ lớp turcite.

• Cung cấp diện tích tiếp xúc lớn gấp 7 lần so với dẫn hướng tuyến tính ở cùng tốc độ cao.

• Khả năng chống rung tốt hơn gấp 7 lần khi chạy ở tốc độ chạy dao nhanh.

• Băng dẫn hướng dạng hộp cung cấp cho người dùng khả năng cắt nặng hơn, bề mặt hoàn thiện tốt hơn và tuổi thọ dài hơn.

Băng dẫn hướng dạng hộp

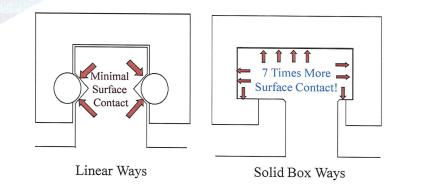

Băng dẫn hướng tuyến tính - Băng dẫn hướng dạng hộp

Kitamura là nhà sản xuất duy nhất thực hiện quy trình tôi cảm ứng trên băng dẫn hướng dạng hộp.

Tôi cảm ứng (Induction Hardening) là quá trình làm cứng kết cấu băng dẫn hướng, trong đó bề mặt được biến đổi thành lớp vật liệu cứng hơn phần nền, nhưng vẫn giữ nguyên đặc tính cơ bản của vật liệu gốc.

Các đối thủ khác hiện nay hầu như không còn áp dụng tôi cảm ứng cho băng dẫn hướng vì chi phí cao. Thay vào đó, họ thường gắn các tấm thép bằng bu-lông lên bề mặt gang. Tuy nhiên, do thép và gang có hệ số giãn nở khác nhau, các tấm thép này rất dễ bị xoắn hoặc cong vênh theo thời gian.

Ưu điểm nổi bật của băng dẫn hướng dạng hộp Kitamura

Hiệu suất cắt cao: Nhờ công nghệ đánh bóng gương độc quyền (PAT.3739665), băng dẫn hướng dạng hộp cho phép chạy dao tới 2362 ipm (60 m/phút), đạt độ nhám bề mặt chỉ Ra < 0.003 mm (0.00012”).

Ngăn chặn phoi xâm nhập: Ở dẫn hướng thông thường, phoi có thể lọt qua gạt dầu và khó khắc phục nếu không tháo bỏ toàn bộ lớp Turcite để đánh bóng lại. Kitamura giải quyết nhờ hệ thống khí nén làm sạch tích hợp (PAT.10-100041), giúp ngăn chặn phoi hiệu quả.

Duy trì độ chính xác lâu dài: Bộ gạt dầu đặc biệt do Kitamura thiết kế giúp băng dẫn hướng dạng hộp vận hành ổn định trong thời gian dài.

Tuổi thọ gần như không giới hạn

Băng dẫn hướng dạng hộp của Kitamura mang lại tuổi thọ sử dụng gần như không giới hạn, trong khi các loại dẫn hướng tuyến tính tiên tiến nhất chỉ đạt khoảng 800 giờ vận hành.

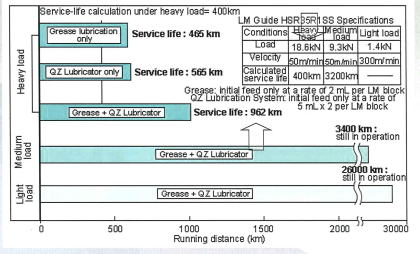

Với thiết kế “Echo Pack” thân thiện môi trường, trong điều kiện vận hành nặng, tuổi thọ tính toán đạt 962 km. Ở tốc độ 20 m/phút (787 ipm), tuổi thọ tương ứng là 48.100 phút, tương đương 791 giờ vận hành (tính theo 60 phút/giờ).

So sánh với dẫn hướng tuyến tính

Hình trên: Tấm chắn bảo vệ gạt dầu của ổ bi con lăn tuyến tính sau 1.700 km (1.062 dặm) đã bị mài mòn, bụi bẩn dễ xâm nhập.       Hình dưới: Bên trong cụm ổ bi sau chỉ 100 km (62 dặm) trong điều kiện gia công gang, tuổi thọ quá ngắn.

Kết quả thực tế cho thấy sự khác biệt rõ rệt: máy sử dụng dẫn hướng tuyến tính có tuổi thọ giới hạn, trong khi máy dùng băng dẫn hướng dạng hộp gần như có tuổi thọ không giới hạn.

Quan niệm cho rằng “dẫn hướng tuyến tính có ma sát thấp, lý tưởng cho tốc độ chạy dao nhanh” là không chính xác. Thực tế, máy bào Kitamura với tốc độ chạy dao lên tới 120 m/phút (4.800 ipm) đã được đưa ra thị trường cách đây hơn 35 năm, và vẫn sử dụng băng dẫn hướng dạng hộp. Điều quan trọng là băng dẫn hướng dạng hộp của Kitamura có bề mặt hoàn thiện gương giúp ma sát được giảm xuống mức tối thiểu, đảm bảo vừa đạt tốc độ cao vừa duy trì độ chính xác và độ bền vượt trội.

Tại sao chọn băng dẫn hướng dạng hộp?

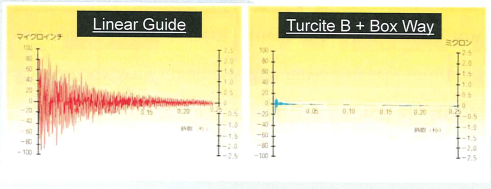

Độ rung thấp hơn: Ít rung hơn gấp 5 lần so với dẫn hướng tuyến tính

Khả năng hấp thụ rung vượt trội: Giảm rung nhanh hơn gấp 5 lần so với dẫn hướng tuyến tính giúp cải thiện chất lượng bề mặt gia công và tăng tuổi thọ dao cụ lên đến 30–40%.

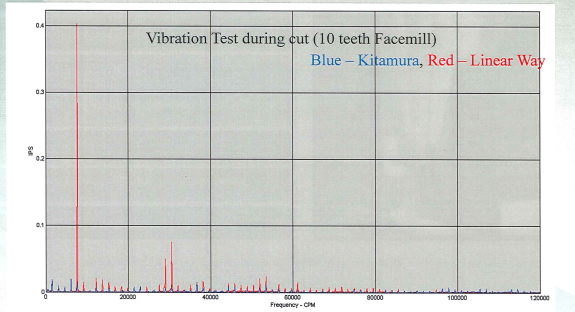

Từ biểu đồ trên cho thấy:

• Đường xanh (dẫn hướng dạng hộp của Kitamura) dao động cho thấy độ rung thấp và được triệt tiêu nhanh chóng.
• Đường đỏ (dẫn hướng tuyến tính của đối thủ) dao động lớn hơn nhiều cho thấy độ rung lớn và kéo dài.

Điều này cho thấy dẫn hướng dạng hộp giảm rung tốt hơn rõ rệt so với dẫn hướng tuyến tính, đảm bảo gia công ổn định và chính xác hơn, tiết kiệm thời gian gia công khuôn mẫu.

Ưu điểm nổi bật của băng dẫn hướng dạng hộp: Ổn định – Cứng vững – Chính xác.

• Bề mặt gia công mịn hơn, giảm đáng kể thời gian đánh bóng bằng tay đối với chi tiết khuôn.
• Tăng tuổi thọ dao cụ, giảm chi phí tiêu hao.
• Cho phép thực hiện các bước cắt nặng mà vẫn đảm bảo độ ổn định.
• Rút ngắn thời gian chu trình, nâng cao năng suất.
• Giảm chi phí năng lượng trong vận hành.

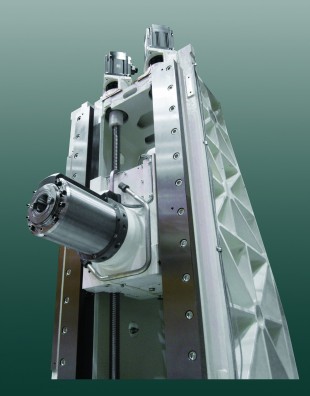

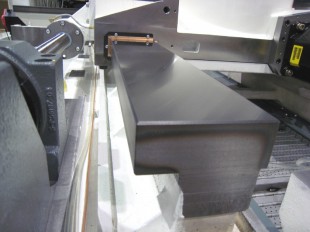

Cấu tạo thành máy và băng dẫn hướng dạng hộp
