Máy mài phẳng là thiết bị gia công cơ khí chính xác, sử dụng đá mài quay để loại bỏ một lớp vật liệu rất mỏng trên bề mặt chi tiết. Quá trình này giúp hoàn thiện độ phẳng, độ song song, kích thước và độ nhẵn bề mặt theo yêu cầu kỹ thuật. Máy thường được sử dụng trong công đoạn gia công tinh, đặc biệt đối với các chi tiết khuôn mẫu, đồ gá, tấm kim loại và linh kiện cơ khí chính xác.
Tùy theo kích thước phôi, tải trọng và yêu cầu gia công, doanh nghiệp có thể lựa chọn máy mài phẳng cơ, máy mài phẳng bán tự động hoặc máy mài phẳng CNC. Các dòng máy Kuroda Nhật Bản được phát triển với nhiều cấu hình bàn máy, hệ thống dẫn hướng và phương thức điều khiển, đáp ứng nhu cầu từ xưởng cơ khí đến nhà máy sản xuất công nghiệp.
Á Châu cung cấp các dòng máy mài phẳng Kuroda với 6 nhóm sản phẩm chính: GS-PFII, GS-30 và GS-45, JK, GS-86CV và GS-126CV, GSR-600 và GS-BM. Mỗi dòng có đặc điểm kết cấu và phạm vi làm việc riêng, giúp khách hàng lựa chọn thiết bị phù hợp với sản phẩm cần gia công.
Máy mài phẳng Kuroda GS-PFII là dòng máy mài bàn chữ nhật, có nhiều lựa chọn kích thước bàn máy. Dòng sản phẩm này phù hợp với các xưởng cơ khí và đơn vị chế tạo khuôn cần gia công bề mặt phẳng với kích thước phôi đa dạng.
Các model thuộc dòng GS-PFII gồm:
Điểm đáng chú ý là các model có hành trình bàn và tải trọng phôi khác nhau. Ví dụ, GS-52PFII có hành trình bàn tối đa 680 × 240 mm và tải trọng phôi tối đa 250 kg; GS-65PFII có hành trình 760 × 540 mm và tải trọng tối đa 500 kg, theo cấu hình công bố.
Dòng GS-PFII có thể sử dụng trục chính ổ bi hoặc tùy chọn trục chính kim loại tùy phiên bản. Tốc độ trục chính được điều chỉnh bằng biến tần, hỗ trợ lựa chọn chế độ làm việc theo loại đá mài và yêu cầu gia công.

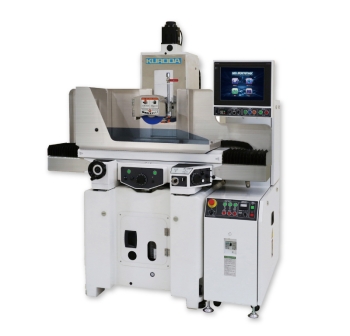

Máy mài phẳng Kuroda GS-30 và GS-45 là nhóm máy có kích thước bàn nhỏ gọn, phù hợp với công việc mài chi tiết kích thước nhỏ và trung bình. Dòng GS-30 có kích thước bàn máy 350 × 150 mm, trong khi dòng GS-45 có kích thước bàn 500 × 150 mm.
Các model tiêu biểu:
Các phiên bản khác nhau về cấu hình trục chính và phương thức vận hành. Vì vậy, khi lựa chọn cần đối chiếu đúng mã máy, không nên chỉ dựa vào tên GS-30 hoặc GS-45.
Ví dụ, GS-30 có hành trình bàn tối đa 430 × 200 mm và tải trọng phôi tối đa 50 kg; GS-45 có hành trình 580 × 200 mm và tải trọng tối đa 70 kg.
Máy mài phẳng Kuroda dòng JK là nhóm máy có bàn làm việc kích thước lớn, phù hợp với nhu cầu mài chi tiết dạng tấm, block và các chi tiết có diện tích bề mặt rộng.
Dòng JK có nhiều model với kích thước bàn khác nhau:
Ngoài các model trên, dòng JK còn có những lựa chọn bàn máy dài hơn như JK-155ATD, JK-156ATD, JK-157ATD, JK-205ATD, JK-206ATD và JK-207ATD.
Ví dụ, JK-125ATD có hành trình bàn tối đa 1.700 × 560 mm, trong khi JK-127ATD có hành trình tối đa 1.700 × 760 mm. Sự khác biệt về chiều rộng bàn và hành trình ảnh hưởng trực tiếp đến khả năng gá đặt và phạm vi di chuyển của phôi. Dòng JK sử dụng đá mài kích thước tiêu chuẩn 405 × 50 × 127 mm, có tùy chọn đá đường kính lớn hơn theo cấu hình. Tốc độ trục chính được điều chỉnh bằng biến tần trong phạm vi thiết kế của máy.

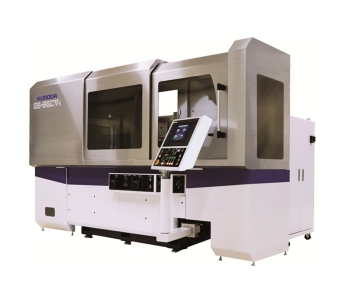

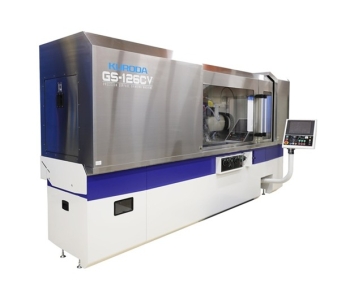

Máy mài phẳng Kuroda GS-86CV và GS-126CV là nhóm máy mài phẳng có hệ điều khiển tự động, hướng đến các ứng dụng gia công chính xác và yêu cầu khả năng lặp lại trong sản xuất.
Các model gồm:
Trong đó:
Ví dụ, GS-86CV có hành trình bàn tối đa 1.000 × 640 mm và tải trọng phôi tối đa 700 kg; GS-126CV có hành trình 1.400 × 640 mm và tải trọng tối đa 1.500 kg. Dòng máy được trang bị hệ thống điều khiển với các chức năng hỗ trợ vận hành tự động. Một số tính năng nâng cao có thể lựa chọn theo cấu hình như GS-SmartContact hỗ trợ xác định bề mặt phôi, GS-SmartDress hỗ trợ tối ưu quá trình sửa đá và hệ thống đo kiểm trên máy.
Ngoài ra, dòng GS-86CV và GS-126CV có các chế độ gia công hỗ trợ mài rãnh, mài bậc, mài chữ L, mài R và mài côn theo cấu hình phần mềm.

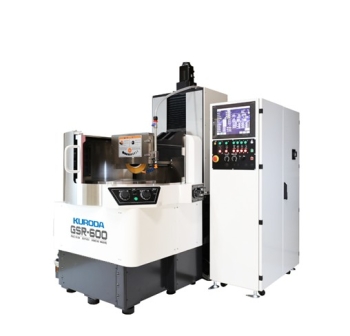

Máy mài phẳng Kuroda GSR-600 có thiết kế bàn xoay, khác với cấu trúc bàn chữ nhật tịnh tiến thường gặp ở các dòng máy mài phẳng khác. Thay vì sử dụng bàn máy chữ nhật chuyển động qua lại theo phương dọc, GSR-600 sử dụng bàn xoay để đưa phôi đi qua vùng tiếp xúc với đá mài. Cấu hình này phù hợp với những ứng dụng cần mài bề mặt phẳng trên các chi tiết được gá đặt theo bàn tròn.
Một số thông số chính của GSR-600:
GSR-600 sử dụng kết cấu bàn xoay với hệ thống dẫn hướng thủy tĩnh theo thiết kế của hãng. Đây là lựa chọn đáng cân nhắc khi quy trình sản xuất phù hợp với phương pháp mài sử dụng bàn xoay, thay vì bàn chữ nhật tịnh tiến.
Máy mài phẳng Kuroda GS-BM là nhóm máy mài phẳng có kích thước nhỏ gọn, gồm các phiên bản với mức độ hỗ trợ vận hành khác nhau.
Các model chính:
Cả ba model có kích thước bàn máy 500 × 150 mm, hành trình bàn tối đa 580 × 200 mm và tải trọng phôi tối đa 50 kg theo thông số công bố.
Dòng GS-BM phù hợp với xưởng cơ khí cần máy mài phẳng kích thước nhỏ, thực hiện các công việc hoàn thiện bề mặt và ưu tiên phương thức vận hành đơn giản.
Máy mài phẳng, còn gọi là máy mài mặt phẳng, là thiết bị sử dụng đá mài quay để gia công tinh bề mặt phẳng của chi tiết. Trong quá trình làm việc, các hạt mài trên bề mặt đá thực hiện quá trình cắt gọt vi mô, loại bỏ lớp vật liệu rất mỏng khỏi phôi.
Quá trình gia công thường có ba chuyển động chính:
Tùy thiết kế, máy có thể sử dụng bàn máy chữ nhật chuyển động tịnh tiến hoặc bàn xoay. Phôi thường được gá bằng mâm từ đối với vật liệu có tính từ, hoặc sử dụng đồ gá cơ khí phù hợp với hình dạng và vật liệu chi tiết.
Máy mài phẳng chủ yếu phục vụ công đoạn gia công tinh sau phay, tiện hoặc nhiệt luyện. Mục tiêu không chỉ là loại bỏ vật liệu mà còn kiểm soát các yêu cầu hình học như độ phẳng, độ song song, độ nhẵn và kích thước cuối cùng.
Đây là cấu hình phổ biến, sử dụng bàn máy hình chữ nhật chuyển động qua lại theo phương dọc, kết hợp chuyển động ngang và tiến dao đứng. Các dòng Kuroda GS-PFII, GS-30, GS-45, JK, GS-86CV, GS-126CV và GS-BM thuộc nhóm cấu hình bàn chữ nhật.
Loại máy này phù hợp với các chi tiết dạng tấm, block, đế khuôn và các bề mặt phẳng có kích thước nằm trong phạm vi làm việc của bàn máy.
Máy sử dụng bàn tròn xoay để đưa phôi qua vùng mài. GSR-600 là model tiêu biểu trong danh mục Kuroda tại Á Châu. Với bàn xoay Ø630 mm, GSR-600 có thể được xem xét cho các ứng dụng cần phương pháp gá đặt và chuyển động bàn xoay phù hợp với quy trình sản xuất.
Máy mài phẳng CNC sử dụng hệ điều khiển số để kiểm soát các chuyển động gia công theo chương trình. Tùy cấu hình, máy có thể thực hiện chu trình mài tự động, kiểm soát lượng tiến dao và hỗ trợ lưu trữ điều kiện gia công. So với máy vận hành thủ công, máy mài phẳng CNC phù hợp hơn với quy trình cần tính lặp lại, quản lý chương trình và kiểm soát các chu trình gia công phức tạp.
GS-86CV và GS-126CV là những dòng có hệ điều khiển tự động, hỗ trợ nhiều chức năng nâng cao theo cấu hình lựa chọn.
Máy mài phẳng Kuroda được sử dụng cho các công đoạn hoàn thiện bề mặt, trong đó yêu cầu độ phẳng, độ song song và độ nhẵn cần được kiểm soát chặt chẽ. Khả năng đạt được kết quả cụ thể phụ thuộc vào cấu hình máy, chất lượng đá mài, phương pháp gá đặt, điều kiện nhiệt và quy trình đo kiểm.
Danh mục có các dòng máy từ bàn nhỏ 350 × 150 mm của GS-30 đến bàn 1.200 × 600 mm của GS-126CV. Tải trọng phôi cũng khác nhau theo model, từ 50 kg ở GS-BM đến 1.500 kg ở GS-126CV. Nhờ đó, doanh nghiệp có thể lựa chọn máy theo kích thước và khối lượng chi tiết thay vì phải đầu tư một cấu hình quá lớn so với nhu cầu.
Kuroda Nhật Bản cung cấp nhiều phương thức vận hành khác nhau. GS-BM phù hợp với nhóm công việc thủ công hoặc bán tự động; GS-PFII có các cấu hình điều chỉnh tốc độ và chạy dao theo thiết kế; GS-86CV và GS-126CV hướng đến các quy trình điều khiển tự động.
Tùy model và cấu hình, máy có thể thực hiện mài mặt phẳng, mài rãnh, mài bậc, mài chữ L, mài R và mài côn. Những chức năng nâng cao cần được kiểm tra theo hệ điều khiển, phần mềm và phụ kiện thực tế của từng máy.
Để chọn được máy mài phẳng đáp ứng đúng nhu cầu sản xuất, doanh nghiệp nên đánh giá các yếu tố kỹ thuật sau:
Kích thước và hình dạng chi tiết: Cần xác định chiều dài, chiều rộng, chiều cao và phương án gá đặt của phôi. Kích thước bàn máy không đồng nghĩa với kích thước mài hữu dụng, vì hành trình thực tế còn phụ thuộc vào cấu tạo máy và đồ gá. Ví dụ, nếu cần mài chi tiết có chiều dài lớn, có thể xem xét dòng JK với các model bàn dài 1.550 mm hoặc 2.050 mm tùy phiên bản.
Khối lượng phôi và tải trọng bàn máy: Tổng tải trọng cần tính cả chi tiết và đồ gá. Chẳng hạn, GS-BM có tải trọng phôi tối đa 50 kg; GS-86CV đạt 700 kg; GS-126CV đạt 1.500 kg theo cấu hình công bố. Không nên chọn máy chỉ dựa trên kích thước bàn nếu tải trọng phôi vượt giới hạn cho phép.
Yêu cầu độ chính xác và chất lượng bề mặt: Cần xác định dung sai độ phẳng, độ song song, độ nhẵn bề mặt và yêu cầu kích thước sau mài. Đây là cơ sở để lựa chọn cấu hình trục chính, hệ dẫn hướng, đá mài và hệ thống đo kiểm.
Lựa chọn máy cơ hay máy mài phẳng CNC: Máy mài phẳng vận hành thủ công hoặc bán tự động phù hợp với công việc đơn chiếc, loạt nhỏ hoặc quy trình gia công không quá phức tạp. Máy mài phẳng CNC phù hợp khi cần quản lý chương trình, thực hiện chu trình lặp lại và tăng khả năng tự động hóa. Nếu cần mài chi tiết lớn, có thể tham khảo GS-86CV hoặc GS-126CV theo tải trọng và hành trình yêu cầu.
Xem xét phụ kiện và hệ thống hỗ trợ: Một số phụ kiện có thể ảnh hưởng đáng kể đến chất lượng và hiệu quả vận hành:
Cần lựa chọn phụ kiện theo model và yêu cầu công nghệ, không nên mặc định mọi phụ kiện đều tương thích với tất cả dòng máy.
→ Máy mài phẳng dùng để gia công tinh bề mặt phẳng của chi tiết kim loại. Thiết bị giúp kiểm soát độ phẳng, độ song song, kích thước và độ nhẵn bề mặt, thường được sử dụng trong chế tạo khuôn mẫu, đồ gá và cơ khí chính xác.
→ Máy mài phẳng cơ sử dụng các cơ cấu vận hành bằng tay hoặc hỗ trợ thủy lực, tùy cấu hình. Máy mài phẳng CNC sử dụng hệ điều khiển số để quản lý chuyển động và chu trình gia công theo chương trình. Vì vậy, máy CNC phù hợp hơn với quy trình cần tính lặp lại và tự động hóa.
→ Các sản phẩm của Kuroda tại Á Châu gồm 6 nhóm chính: GS-PFII, GS-30 và GS-45, JK, GS-86CV và GS-126CV, GSR-600 và GS-BM. Mỗi dòng có kích thước bàn máy, hành trình, tải trọng và phương thức vận hành khác nhau.
→ Giá máy phụ thuộc vào model, cấu hình, hệ điều khiển, phụ kiện và điều kiện cung cấp. Để nhận báo giá chính xác, khách hàng nên cung cấp cho Á Châu thông tin về kích thước phôi, trọng lượng, yêu cầu độ chính xác và sản lượng dự kiến,...
