Gia công y tế (Medical Machining) và vi cơ khí (Micro-machining) là một ngách sản xuất mang lại biên độ lợi nhuận rất cao, nhưng đi kèm với đó là hàng rào kỹ thuật cực kỳ nghiêm ngặt. Các sản phẩm như vít xương, khớp gối nhân tạo, đinh nội tủy hay van vi lưu trong thiết bị xét nghiệm đòi hỏi một tiêu chuẩn gia công hoàn toàn khác biệt so với việc làm khuôn mẫu hay sản xuất phụ tùng ô tô. Để gia nhập vào chuỗi cung ứng thiết bị y tế toàn cầu, xưởng sản xuất không thể tận dụng lại các thiết bị cắt gọt cũ. Việc đầu tư đúng cấu hình máy phay CNC chuyên dụng là điều kiện tiên quyết để đảm bảo chi tiết đạt độ chính xác phần nghìn milimet và tuân thủ các quy chuẩn y khoa khắt khe.

Đặc thù khắc nghiệt của ngành gia công linh kiện y tế

Linh kiện y tế được cấy ghép trực tiếp vào cơ thể người hoặc sử dụng trong môi trường vô trùng, do đó, quá trình cắt gọt phôi phải đối mặt với những giới hạn vật lý rất lớn.

Vật liệu tương thích sinh học khó cắt (Titan, Inox 316L, PEEK)

Để đảm bảo tính tương thích sinh học, không bị đào thải và không bị ăn mòn bởi dịch cơ thể, linh kiện y tế bắt buộc phải được chế tạo từ các vật liệu đặc biệt như Titanium, Inox y tế 316L, hợp kim Cobalt-Chrome, hoặc vật liệu nhựa sinh học PEEK.

Đặc điểm chung của các kim loại này là độ dai rất cao, có tính dính dao và độ dẫn nhiệt kém. Khi dao phay cắt vào phôi Titan, nhiệt lượng sinh ra không truyền vào phoi để thoát ra ngoài mà tích tụ trực tiếp tại lưỡi cắt, khiến dao cụ hao mòn cực nhanh. Quá trình này đòi hỏi thiết bị gia công phải có độ cứng vững cao và hệ thống tưới nguội áp suất lớn để kiểm soát nhiệt ngay tại điểm cắt.

Dung sai siêu chính xác và rào cản đánh bóng thủ công

Trong gia công cơ khí thông thường, nếu bề mặt chi tiết có vệt hằn dao, người thợ có thể tiến hành đánh bóng nguội (benching) để làm láng bề mặt. Tuy nhiên, trong ngành y tế, hành động này bị cấm tuyệt đối đối với các chi tiết cấy ghép định hình.

Việc đánh bóng thủ công bằng giấy nháp hay đĩa mài sẽ làm thay đổi biên dạng hình học vi mô, gây sai lệch dung sai lắp ráp (ví dụ làm lỏng ren vít xương). Nguy hiểm hơn, quá trình đánh bóng tay có thể để lại các rãnh xước siêu nhỏ, tạo thành ổ lưu trú cho vi khuẩn sinh sôi sau khi cấy ghép. Do đó, thiết bị phay phải có năng lực cắt ra sản phẩm đạt độ bóng gương (Ra cực thấp) ngay trên bàn máy, không cần bất kỳ khâu xử lý bề mặt thủ công nào.

Gia công linh kiện y tế yêu cầu độ bóng bề mặt và dung sai khắt khe

3 Tiêu chí phần cứng cốt lõi khi chọn máy phay CNC vi cơ khí

Để giải quyết bài toán vật liệu khó cắt và chi tiết có kích thước siêu nhỏ, các kỹ sư ứng dụng cần tập trung vào 3 yếu tố phần cứng cấu thành nên thiết bị.

1. Trục chính tốc độ siêu cao (High-speed Spindle) cho dao vi phay

Gia công chi tiết vi cơ khí (ví dụ: tạo rãnh thoát máu trên đinh nội tủy hoặc phay ren vít xương) buộc xưởng phải sử dụng các loại dao vi phay (micro-tools) có đường kính cực kỳ nhỏ, dao động từ 0.1mm đến 2mm.

Nguyên lý cắt gọt cơ bản chỉ ra rằng: Để lưỡi dao thực sự "cắt" đứt phôi kim loại chứ không phải "cà" và trượt trên bề mặt phôi, tốc độ cắt biên (cutting speed) phải đạt đến một ngưỡng nhất định. Với dao đường kính càng nhỏ, trục chính (Spindle) phải quay càng nhanh để bù đắp lại chu vi lưỡi cắt. Nếu chạy dao 0.5mm trên một trục chính thông thường (10,000 RPM), dao sẽ bị bẻ gãy ngay lập tức do lực cản vật liệu lớn hơn lực cắt.

Vì vậy, máy gia công linh kiện y tế bắt buộc phải trang bị trục chính truyền động trực tiếp (Built-in Motor / Direct Drive) với tốc độ tối thiểu từ 20,000 RPM đến 30,000 RPM.

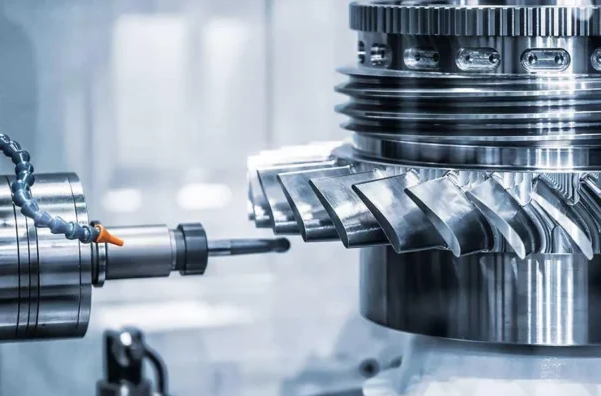

Trục chính tốc độ siêu cao cần thiết cho dao vi phay chi tiết nhỏ

2. Kiểm soát biến dạng nhiệt và độ rung động

Dao vi phay siêu nhỏ vô cùng nhạy cảm với các rung động cơ học. Chỉ một rung chấn nhỏ từ nền xưởng hoặc từ độ rơ của băng bi (linear guide) cũng đủ làm mẻ lưỡi dao hoặc để lại vết rằn trên chi tiết Titan. Thiết bị cần sở hữu hệ thống khung bệ đúc nguyên khối vững chắc để dập tắt dao động.

Đồng thời, khi trục chính hoạt động ở ngưỡng 30,000 RPM trong nhiều giờ, lượng nhiệt ma sát sinh ra ở cụm ổ bi là rất lớn. Máy cần được trang bị hệ thống làm mát bằng dầu luân chuyển liên tục qua vỏ trục chính và lõi vít me bi. Điều này giúp ngăn chặn triệt để hiện tượng trôi gốc nhiệt (thermal drift) - nguyên nhân chính làm sai lệch kích thước chi tiết khi vận hành qua đêm.

3. Cấu trúc 5 trục: Chìa khóa cho chi tiết vi mô phức tạp

Phôi của linh kiện y tế thường chỉ to bằng đầu ngón tay hoặc hạt đậu. Việc yêu cầu người thợ thao tác tháo phôi ra, định vị lại gốc tọa độ và lật gá mặt khác bằng tay là điều gần như bất khả thi. Thao tác lật gá thủ công sẽ tạo ra sai số cộng dồn, phá hỏng hoàn toàn dung sai đồng tâm của chi tiết.

Thiết kế nội suy 5 trục đồng thời chính là lời giải duy nhất cho vấn đề này. Nhờ khả năng nghiêng và xoay phôi theo nhiều góc độ phức tạp, thiết bị cho phép gia công hoàn thiện toàn bộ chi tiết cấy ghép (bao gồm cả các hốc under-cut) chỉ với một lần lên phôi duy nhất (Done-in-one). Đầu tư máy phay CNC 5 trục giúp xưởng loại bỏ hoàn toàn hệ thống đồ gá phức tạp và giảm thiểu tối đa sai số do con người gây ra.

Bảng tóm tắt tương quan giữa đặc tính linh kiện y tế và yêu cầu cấu hình thiết bị

Kitamura MedCenter5AX: Lựa chọn tối ưu cho hệ sinh thái y tế

Nhận thấy những nút thắt công nghệ khắt khe của ngành vi cơ khí và sản xuất thiết bị y khoa, máy phay CNC Kitamura - thương hiệu Nhật Bản cao cấp đã phát triển chuyên biệt dòng trung tâm gia công MedCenter5AX. Đây được xem là tiêu chuẩn vàng cho các nhà máy muốn sản xuất dụng cụ phẫu thuật, khớp nhân tạo và linh kiện cấy ghép nha khoa.

Khác với các dòng máy CNC cồng kềnh,  MedCenter5AX sở hữu thiết kế cực kỳ nhỏ gọn, giúp các xưởng y tế tối ưu hóa không gian phòng sạch (Cleanroom) đắt đỏ. Dù mang vóc dáng nhỏ, thiết bị được trang bị trục chính siêu tốc lên đến 30,000 RPM, đáp ứng hoàn hảo điều kiện vận hành của các dòng dao vi phay đường kính dưới 1mm.

Sức mạnh thực sự của MedCenter5AX nằm ở sự kết hợp giữa nền tảng cơ khí chính xác nguyên bản của Kitamura và hệ điều khiển Arumatik-Mi nội suy 5 trục xuất sắc. Tốc độ xử lý dữ liệu khổng lồ của bộ điều khiển cho phép máy di chuyển các trục quay mượt mà, định vị dao cắt chính xác vào các góc hẹp nhất của khớp nhân tạo. Các sản phẩm gia công từ máy Kitamura luôn đạt được độ láng mịn hoàn hảo ngay khi rời khỏi bàn máy, loại bỏ hoàn toàn các rủi ro từ khâu xử lý nguội thủ công.

Máy phay CNC 5 trục Kitamura MedCenter5AX chuyên dụng cho linh kiện y tế

FAQ: Đầu tư máy phay CNC cho linh kiện nhỏ chính xác

1. Vì sao dao vi phay (micro-tools) lại hay bị gãy khi chạy trên máy phổ thông?

Dao vi phay rất mỏng manh. Khi lắp lên máy phổ thông (thường có vòng tua tối đa 10,000 RPM), tốc độ quay không đủ lớn để tạo ra lực cắt đứt vật liệu. Thay vào đó, dao bị vật liệu đẩy ngược lại gây uốn cong và gãy. Ngoài ra, độ rơ đảo (runout) của trục chính phổ thông thường lớn hơn mức chịu đựng của dao vi phay, khiến dao bị bẻ gãy do rung động ngang.

2. Có thể dùng máy phay đứng 3 trục làm linh kiện y tế được không?

Bạn vẫn có thể dùng máy 3 trục nếu chi tiết y tế đó có biên dạng đơn giản (ví dụ: các tấm nẹp xương phẳng, khay đựng dụng cụ y tế). Tuy nhiên, đối với các chi tiết hình trụ phức tạp, răng cửa sắc nhọn hay vít xoắn có nhiều góc khuất, máy 3 trục sẽ gặp giới hạn do dao cắt không thể tiếp cận được. Việc lật gá bằng đồ gá chuyên dụng tốn rất nhiều thời gian và khó đảm bảo dung sai.

3. Vật liệu Titanium khi phay vi cơ khí cần chú ý điều gì?

Titanium có đặc tính dẫn nhiệt kém, tức là nhiệt lượng cắt không thoát ra theo phoi mà bị dồn vào lưỡi dao. Kỹ sư vận hành cần sử dụng dao phay phủ lớp chịu nhiệt đặc biệt, thiết lập chế độ cắt (Feed/Speed) bảo thủ hơn so với thép, và bắt buộc phải dùng hệ thống tưới nguội áp suất cao đi xuyên qua tâm trục chính (Coolant Through Spindle) để làm mát và thổi phoi dính liên tục.

Tư vấn chuyển giao công nghệ gia công y tế cùng Á Châu

Gia công linh kiện y tế không có chỗ cho sự thỏa hiệp về chất lượng. Việc tham gia vào chuỗi cung ứng này đòi hỏi doanh nghiệp phải tuân thủ nghiêm ngặt chuẩn quản lý chất lượng ISO 13485, đồng thời khâu đánh giá (validate) hệ thống máy móc từ các đối tác Âu Mỹ là cực kỳ gắt gao. Mua sai thiết bị không chỉ làm hỏng phôi vật liệu đắt đỏ mà còn khiến xưởng bị loại khỏi danh sách nhà cung cấp.

Nếu doanh nghiệp của bạn đang có định hướng bước chân vào ngách sản xuất vi cơ khí, nha khoa hay cấy ghép chỉnh hình, hãy liên hệ Á Châu. Đội ngũ kỹ sư ứng dụng của chúng tôi sẽ tiếp nhận bản vẽ chuyên ngành, tư vấn cấu hình trục chính chuẩn xác từ ban đầu, đồng thời hỗ trợ xây dựng chiến lược dao cụ (micro-tooling), đồ gá và chế độ cắt (cutting data) phù hợp nhất với vật liệu Titan hay Inox 316L, giúp xưởng tối ưu hóa thời gian chu kỳ và nhanh chóng ra hàng loạt.
