Video máy phay CNC 5 trục Kitamura MedCenter5AX

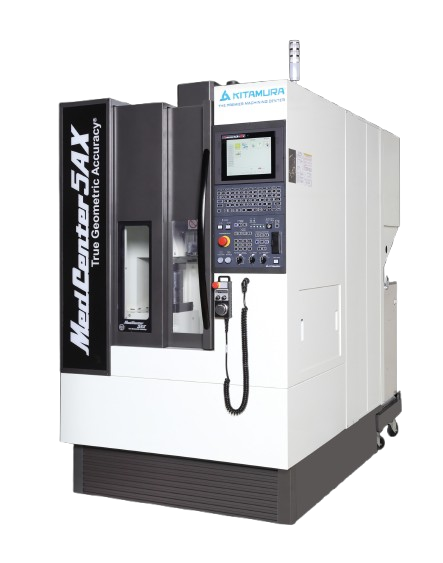

Giới thiệu máy phay CNC 5 trục Kitamura MedCenter-5AX
Máy phay CNC 5 trục Kitamura MedCenter-5AX có tên gọi khác Trung tâm gia công CNC 5 trục MedCenter-5AX , Trung tâm gia công ngang 5 trục MedCenter-5AX hay MedCenter-5AX 5-axis Machining Center.
Máy gia công đứng đồng thời 5 trục đa năng MedCenter5AX của Kitamura là một thiết bị có độ chính xác cực cao, mang lại độ chính xác và tốc độ vượt trội, mở rộng khả năng gia công các chi tiết phức tạp có kích thước nhỏ đến trung bình, nhiều mặt chỉ trong một lần thiết lập. Độ cứng vững, tính linh hoạt và khả năng cắt tối đa của máy khiến nó trở thành lựa chọn tối ưu để sản xuất các chi tiết chính xác cho ngành y tế, hàng không vũ trụ, ô tô, viễn thông và gia công vi mô.
Tính năng nổi bật của máy phay CNC 5 trục Kitamura MedCenter-5AX:
- Thiết kế nhỏ gọn phù hợp với đường kính Ø170mm (Ø6.7”) x Cao: 175mm (6.9”).
- Trục chính truyền động tích hợp HSK-E40 25HP tốc độ cao mạnh mẽ 30.000 vòng/phút
- Bộ thay dao tự động 40 lưỡi, kiểu cố định, trọng lượng dao tối đa 4,4 lbs. Có tùy chọn bộ thay dao 120 lưỡi.
- Bộ sản phẩm độ chính xác cao – thước đo tuyến tính và quay, công nghệ bộ mã hóa 67 triệu xung, vít me bi bước ren mịn 16mm.
- Độ chính xác định vị ±0,001mm (±0,000039”)/Toàn hành trình, Độ lặp lại ±0,0005mm (±0,00002”)
- Máy CNC Arumatik-Mi với tốc độ cực cao và độ chính xác cao, điều khiển SSS (Super Smoot Surface) với tốc độ dự đoán khối lên đến 8.190.
MedCenter5AX có khả năng nâng cấp tại chỗ hệ thống APC 20 trạm và hệ thống thay dao tự động 120 dụng cụ hiệu suất cao – tất cả trong một thiết kế siêu nhỏ gọn, tiết kiệm không gian, hoạt động hiệu quả để loại bỏ lãng phí, tăng năng suất và giảm chi phí. Máy cực kỳ lý tưởng cho gia công đồng thời 5 trục siêu chính xác các chi tiết y tế nhỏ, gia công vi mô.
Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura MedCenter-5AX
| Thông số | MedCenter-5AX | |
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình | ±0,002mm |
| Độ chính xác lặp lại | ±0,001mm | |
| Bàn máy | Kích thước bàn máy | Ø170mm |

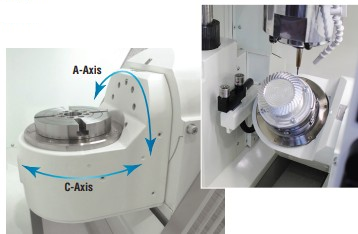

| Phân độ trục thứ tư và năm | 0.0010 | |
| Khả năng tải của bàn máy | 20kg | |
| Đường kính phôi tối đa | Ø220mm | |
| Chiều cao phôi tối đa | 175mm | |
| Hành trình các trục | Hành trình trục X | 254 mm |
| Hành trình trục Y | 330 mm | |
| Hành trình trục Z | 330 mm | |
| Hành trình trục A | 240 độ (- 120 tới +120 độ) | |
| Hành trình trục C | 0 đến 360 độ | |
| Khoảng cách bàn máy đến đầu T.chính | 50-380mm | |
| Khoảng cách tâm bàn máy đến tâm T.Chính | -155 đến 175mm | |
| Trục chính | Độ côn trục chính | HSK-E40 |
| Tốc độ trục chính | 300-30.000 vòng /phút | |
| Truyền động | Truyền động trực tiếp | |
| Công suất động cơ trục chính | 18,0kw (20 HP) AC/2phút 15kw (20 HP) AC/ liên tục | |
| Momen xoắn trục chính | 14.6 N•m /10 phút | |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y | 60 m/phút |
| Tốc độ nhanh hành trình trục Z | 50 m/phút | |
| Tốc độ nhanh hành trình trục A | 36.000 độ/phút | |
| Tốc độ nhanh hành trình trục C | 72.000 độ/phút | |
| Tốc độ cắt (X, Y, Z) | 50 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 40 vị trí dao (lựa chọn: 120 vị trí dao) |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | HSK-E40 | |
| Kích thước dao lớn nhất | f50 | |
| Chiều dài dao lớn nhất | 200 mm | |
| Khối lượng dao lớn nhất | 2 kg | |
| Thời gian thay dao (Tool to Tool) | 1,5s | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 35KVA, 200V AC, 3 pha |
| Áp lực khí nén yêu cầu | 240L/phút, 0,5 Mpa | |
| Kích thước máy | Chiều cao máy | 2,228mm |
| Kích thước L x W | 2,045 x 1,200mm | |
| Trọng lượng máy tiêu chuẩn | 3,790 Kg | |
| Bộ điều khiển | Arumatik-Mi | |
Bài viết tư vấn kỹ thuật liên quan
- Medcenter 5ax kitamura dòng trung tâm gia công 5 trục đồng thời siêu chính xác
- Lựa chọn máy phay giường CNC Kitamura Bridgecenter
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- So sánh đầu kẹp dao BBT và HSK: Vì sao Kitamura ưu tiên BBT?
- Kitamura khuyên bạn nên thay pin như một biện pháp an toàn và bảo mật trước khi dừng máy trong thời gian dài.
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
