Video máy phay CNC 5 trục Kitamura Mytrunnion-4G

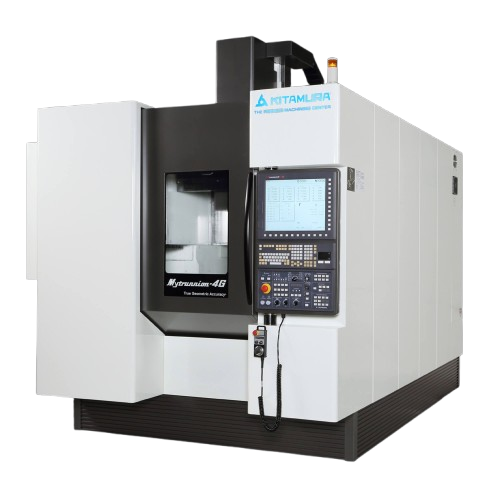

Giới thiệu máy phay CNC 5 trục Kitamura Mytrunnion-4G
Máy phay CNC 5 trục Kitamura Mytrunnion-4G có tên gọi khác Trung tâm gia công CNC 5 trục Mytrunnion-4G, hay Mytrunnion-4G 5-axis Machining Center được sản xuất bởi Kitamura Nhật Bản là dòn máy phay lý tưởng cho gia công 5 trục đồng thời với độ chính xác cực cao.
Trung tâm gia công đồng thời 5 trục Mytrunnion-4G được thiết kế để gia công chính xác cao các chi tiết đa cạnh cỡ trung bình đến nhỏ. Máy được đảm bảo chất lượng và độ cứng vững cao, tuổi thọ dụng cụ vượt trội và độ chính xác cực cao cho việc gia công các chi tiết phức tạp nhờ công nghệ chế tạo hàng đầu của Kitamura.
Tính năng nổi bật máy phay CNC 5 trục Kitamura Mytrunnion-4G:
- Không gian làm việc rộng rãi với đường kính 21,7” x chiều cao 15,7” (550 x 400mm) và khả năng chịu tải bàn máy 200 kg cho phép gia công dễ dàng và hiệu quả hơn chỉ trong một lần thiết lập.
- Kết cấu gang Meehanite cao cấp nhất mang lại khả năng hấp thụ rung động vượt trội và bề mặt hoàn thiện được cải thiện.
- Khung máy Mytrunnion-4G tích hợp cấu trúc cột đôi năng động mang lại khả năng hỗ trợ và ổn định vượt trội ngay cả trong suốt hành trình dài của trục Y, cung cấp đặc tính tải cắt vượt trội và độ chính xác tối ưu. Cấu trúc đối xứng mở rộng độ ổn định nhiệt trong suốt hành trình trục Y.
- Động cơ mạnh mẽ 15.000 vòng/phút, công suất 15 mã lực, côn trục chính chuẩn NST No. 40, truyền động trực tiếp, trục chính tiếp xúc kép (Có tùy chọn cấu hình trục chính HSK-A63).
- Máy sử dụng kết cấu băng dẫn hướng dạng hộp, công nghệ cạo rà bề mặt: đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao (Độ chính xác vị trí ± 0,002 mm trên toàn hành trình và độ chính xác lặp lại ± 0,001 mm).
- Hệ thống làm mát bằng vít me bi, thang đo trục thứ 4/5 và công nghệ bộ mã hóa 67 triệu điểm mang lại độ chính xác vượt trội trong cùng phân khúc.
- Mô phỏng & xác minh NC 5 trục nâng cao. Các giải pháp xác minh đầy đủ mã G, mô hình chính xác do Kitamura cung cấp trực tiếp, ngăn chặn va chạm, gần va chạm, di chuyển quá mức và lỗi thiết lập, xác minh toàn bộ thiết lập, đánh giá nhiều chiến lược gia công, tối ưu hóa đường chạy dao để chạy hiệu quả hơn, giảm thiểu chiều dài dụng cụ và chiều cao cố định, tối ưu hóa các phương pháp tiếp cận / rút lại và liên kết, tích hợp trực tiếp với hầu hết các phần mềm CAM
- Ổ dao 60 vị trí dao tiêu chuẩn hiệu suất cao: Có thể dùng ổ dao chứa tới 100 dao với không gian nhỏ gọn (lựa chọn). Khu vực gia công tách biệt hoàn toàn so với khu vực hệ thống thay dao tự động giúp cho việc kiểm tra dao dễ dàng. Ngăn các phoi dính trên côn trục chính, đảm bảo độ lặp lại ổn định của trục Z sau khi thay dao.
- Hệ điều khiển CNC Arumatik-Mi đơn giản hóa việc gia công các bề mặt và hình học phức tạp nhanh hơn, với chất lượng bề mặt hoàn thiện vượt trội và độ chính xác tối ưu. Arumatik-Mi có tốc độ cực cao và độ chính xác cao, điều khiển SSS (Super Smoot Surface) với 8.190 tốc độ dự đoán khối.

Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura Mytrunnion-4G
| Thông số | Mytrunnion-4G | |
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình | 2µm (+/-0,002mm) |
| Độ chính xác lặp lại | 1µm (+/-0,001mm) | |
| Bàn máy | Kích thước bàn máy | Ø400mm |
| Khả năng tải của bàn máy | 200kg | |
| Đường kính phôi tối đa | Ø550mm | |
| Chiều cao phôi tối đa | 400mm | |
| Hành trình các trục | Hành trình trục X | 610 mm |
| Hành trình trục Y | 610 mm | |
| Hành trình trục Z | 550 mm | |
| Hành trình trục A | 150 độ (- 120 tới +30 độ) | |
| Hành trình trục C | 0 đến 360 độ | |
| Khoảng cách bàn máy đến đầu T.chính | 150-650mm | |
| Khoảng cách bàn máy đến sàn nhà | 750mm | |
| Trục chính | Độ côn trục chính | NST #40 (lựa chọn: HSK-A63) |
| Tốc độ trục chính | 40-15.000 vòng /phút (lựa chọn: 20.000 v/p) | |
| Truyền động | Truyền động khớp nối trực tiếp | |
| Công suất động cơ trục chính | 15,0kw(20 HP) AC/10phút 7,5kw (10 HP) AC/liên tục | |
| Momen xoắn trục chính | 95,5Nm/10 phút | |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y | 50 m/phút |
| Tốc độ nhanh hành trình trục Z | 25 m/phút | |
| Tốc độ nhanh hành trình trục A | 18.000 độ/phút | |
| Tốc độ nhanh hành trình trục C | 18.000 độ/phút | |
| Tốc độ cắt (X, Y, Z) | 24 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 60 dao (lựa chọn 100 dao) |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | MAS CT (BT) 40 (Lựa chọn HSK-A63) | |
| Kích thước dao lớn nhất | Ø75(liên tiếp)/Ø150 mm (dao trống) | |
| Chiều dài dao lớn nhất | 300 mm | |
| Khối lượng dao lớn nhất | 10 kg | |
| Thời gian thay dao (Tool to Tool) | 2,5s | |
| Thời gian thay dao (Chip to Chip) | 6,0s, tối thiểu | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 45KVA, 200V AC, 3 pha |
| Áp lực khí nén yêu cầu | 400L/phút, 0,5 Mpa | |
| Kích thước máy | Chiều cao máy | 2,876.3 mm |
| Kích thước L x W | 3,725 x 2,196 mm | |
| Trọng lượng máy tiêu chuẩn | 9000 kg | |
| Bộ điều khiển | Arumatik-Mi | |
Bài viết tư vấn kỹ thuật liên quan
- Kitamura Mytrunnion 4G - Dòng trung tâm gia công 5 trục cho các chi tiết phức tạp
- Lựa chọn máy phay giường CNC Kitamura Bridgecenter
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
