Video máy phay CNC 5 trục Kitamura Supercell-300G
Tính năng nổi bật của máy phay CNC 5 trục Kitamura Supercell-300G

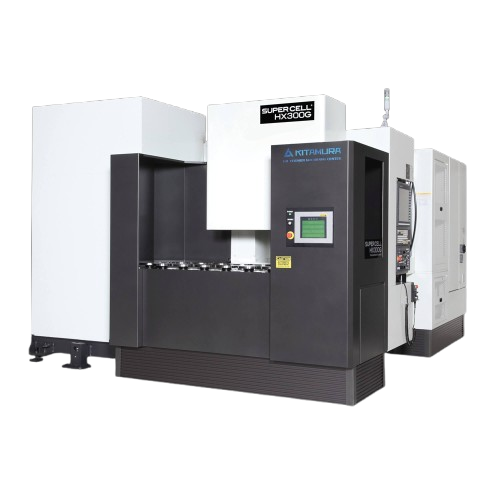

Máy phay CNC 5 trục Kitamura Supercell-300G có tên gọi khác Trung tâm gia công 5 trục, Trung tâm gia công ngang 5 trục Supercell-300G hay Supercell-300G 5-axis Horizontal Machining Center được sản xuất 100% bởi Kitamura Nhật Bản (hãng sản xuất máy phay cnc hàng đầu từ năm 1933) là dòng máy phay CNC 5 trục đồng thời với thiết kế trục chính nằm ngang, đáp ứng nhu cầu gia công các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác cao.
Kết cấu máy hỗ trợ thoát phoi hiệu quả, góp phần duy trì sự ổn định trong quá trình gia công. Máy được trang bị 20 bàn gá phôi (pallet) tiêu chuẩn, cho phép chuẩn bị phôi và thiết lập nguyên công trong khi máy đang gia công. Nhờ đó, thời gian chờ giữa các chu kỳ được giảm thiểu, nâng cao thời gian vận hành hữu ích của máy.
Thân máy gang Meehanite, kết cấu vững chắc: Thân máy được chế tạo từ gang Meehanite chất lượng cao, có trọng lượng lên đến 15.200 kg. Kết cấu chắc chắn giúp tăng độ ổn định khi cắt gọt, hỗ trợ hạn chế rung động và duy trì độ chính xác trong quá trình gia công.
Trục chính tốc độ cao, đáp ứng nhiều yêu cầu gia công: Máy sử dụng trục chính truyền động trực tiếp, thiết kế tiếp xúc kép, với tốc độ quay tối đa 20.000 vòng/phút và công suất 22 kW (30 HP). Cấu hình này hỗ trợ rút ngắn thời gian gia công, đáp ứng nhu cầu gia công tốc độ cao và hoàn thiện bề mặt chất lượng tốt trên nhiều loại vật liệu, chi tiết và khuôn mẫu. Ngoài cấu hình tiêu chuẩn, máy có thể được lựa chọn trục chính chuẩn HSK-A63, tùy theo yêu cầu sử dụng.
Chuôi dao BBT-40 tiếp xúc kép, tăng độ cứng vững khi cắt: Hệ thống chuôi dao BBT-40 tiếp xúc kép tạo tiếp xúc đồng thời tại mặt côn và mặt bích giữa chuôi dao với trục chính. Thiết kế này giúp tăng độ cứng vững của hệ thống dao cụ, hỗ trợ truyền lực cắt ổn định và đáp ứng cả các nguyên công cắt nặng lẫn gia công yêu cầu độ chính xác cao.
Băng dẫn hướng dạng hộp, cạo rà bề mặt chính xác: Máy sử dụng kết cấu băng dẫn hướng dạng hộp kết hợp công nghệ cạo rà bề mặt (hand scraping). Giải pháp này giúp tăng độ tiếp xúc giữa các bề mặt dẫn hướng, cải thiện khả năng hấp thụ rung động và duy trì độ ổn định hình học của máy. Hệ thống truyền động và dẫn hướng được thiết kế nhằm bảo đảm chuyển động chính xác, mượt mà trên các trục X, Y và Z. Theo thông số được cung cấp, máy đạt:
-
Độ chính xác định vị: ±0,002 mm trên toàn hành trình.
-
Độ chính xác lặp lại: ±0,001 mm.
Ổ dao dung lượng lớn, hỗ trợ sản xuất liên tục: Máy phay CNC 5 trục Kitamura Supercell-300G được trang bị ổ chứa 174 dao tiêu chuẩn, với các tùy chọn nâng cấp lên 230, 258 hoặc 314 vị trí dao. Dung lượng dao lớn giúp máy đáp ứng nhiều nguyên công khác nhau mà không cần thay dao thủ công thường xuyên. Khu vực gia công được tách biệt với khu vực thay dao tự động, tạo điều kiện thuận lợi cho việc kiểm tra dao và hạn chế ảnh hưởng của phoi, dung dịch làm mát đến hệ thống thay dao. Thiết kế này cũng giúp giảm nguy cơ phoi bám trên bề mặt tiếp xúc của trục chính, góp phần duy trì độ ổn định sau mỗi lần thay dao.
Hệ thống pallet linh hoạt, nâng cao hiệu suất sử dụng máy: Bên cạnh cấu hình 20 pallet tiêu chuẩn, máy có các tùy chọn 40 hoặc 80 pallet, kết hợp với hệ thống ổ dao dung lượng lớn. Cấu hình này cho phép doanh nghiệp chuẩn bị nhiều phôi và bố trí đa dạng nguyên công, phù hợp với nhu cầu gia công nhiều chi tiết hoặc nhiều mã sản phẩm. Khả năng gia công 5 trục đồng thời hỗ trợ hoàn thiện nhiều bề mặt của chi tiết trong cùng một lần gá, giảm nhu cầu gá đặt lại và hạn chế sai số phát sinh giữa các nguyên công. Khi được tích hợp vào quy trình sản xuất phù hợp, máy có thể vận hành trong thời gian dài với mức độ can thiệp của người vận hành thấp hơn.
Bộ điều khiển Arumatik-Mi, xử lý chương trình nhanh và mượt: Máy được trang bị bộ điều khiển CNC Arumatik-Mi, có khả năng đọc trước 8.192 câu lệnh và tốc độ xử lý 2.800 block/giây theo thông tin kỹ thuật được cung cấp. Khả năng đọc trước chương trình và xử lý dữ liệu tốc độ cao giúp bộ điều khiển phối hợp chuyển động các trục mượt mà hơn, đặc biệt trong các đường chạy dao phức tạp của gia công 5 trục. Nhờ đó, máy hỗ trợ duy trì chất lượng bề mặt và giảm hiện tượng chuyển động giật cục khi gia công.
Công nghệ SHG Control, tối ưu độ chính xác và thời gian gia công: Bộ điều khiển tích hợp chức năng SHG Control (Smooth Higher-Gain) nhằm cải thiện khả năng điều khiển chuyển động của các trục. Công nghệ này hỗ trợ nâng cao độ chính xác khi gia công ở tốc độ cao, đồng thời duy trì chuyển động ổn định trên các đường chạy dao phức tạp. Giúp rút ngắn thời gian gia công đến 30% trong điều kiện phù hợp. Mức cải thiện thực tế phụ thuộc vào chương trình gia công, vật liệu, dao cụ và điều kiện vận hành.
Hệ thống kiểm soát chuyển động, duy trì độ chính xác định vị: Máy được trang bị hệ thống làm mát trục vít me bi, thiết bị phản hồi tuyến tính và phản hồi quay, kết hợp hệ thống IAC theo cấu hình được cung cấp. Các giải pháp này hỗ trợ kiểm soát chuyển động và bù sai lệch, góp phần duy trì độ chính xác định vị trên toàn hành trình.
Quản lý dao cụ thông minh, hỗ trợ kéo dài tuổi thọ dao: Chức năng quản lý dao cụ hỗ trợ theo dõi và kiểm soát quá trình sử dụng dao, góp phần tối ưu điều kiện gia công, giảm thời gian chu kỳ và hạn chế việc sử dụng dao không phù hợp. Hiệu quả thực tế phụ thuộc vào dữ liệu quản lý, chế độ cắt và quy trình vận hành của doanh nghiệp.
Hỗ trợ bảo trì trực tiếp trên màn hình CNC: Chức năng hỗ trợ bảo trì cung cấp thông tin hướng dẫn kiểm tra và xử lý sự cố trên màn hình điều khiển NC. Hệ thống cảnh báo giúp người vận hành nhận biết trạng thái bất thường và tiếp cận hướng dẫn khắc phục phù hợp, hỗ trợ rút ngắn thời gian chẩn đoán và bảo trì máy.
Theo dõi trạng thái máy từ xa qua email: Tính năng giám sát từ xa hỗ trợ cập nhật trạng thái hoạt động của máy thông qua email, tùy theo cấu hình và thiết lập hệ thống. Các thông tin có thể bao gồm:
-
Cảnh báo và thông báo: nhận thông tin khi máy phát sinh cảnh báo hoặc có tin nhắn hệ thống.
-
Thông báo hoàn thành chu kỳ: cập nhật khi chương trình gia công hoàn tất.
-
Theo dõi trạng thái vận hành: nhận thông tin về trạng thái chạy, không hoạt động hoặc tạm dừng.
-
Gửi báo cáo theo thời gian: thiết lập email cập nhật theo khoảng thời gian cụ thể.
-
Theo dõi biến số tùy chọn: nhận thông tin về các biến vận hành được lựa chọn để giám sát.
Các chức năng này giúp người quản lý và kỹ thuật viên nắm bắt tình trạng vận hành thuận tiện hơn, hỗ trợ phối hợp sản xuất và xử lý sự cố kịp thời.
Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura Supercell-300G
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình 2µm (+/-0,002mm) Độ chính xác lặp lại 1µm (+/-0,001mm) | |
| Bàn máy | Kích thước bàn gá Phân độ của bàn Khả năng tải của bàn Đường kính phôi tối đa Chiều cao phôi tối đa | Ø200mm 0.001 độ 20kg Ø210mm 220mm |
| Hành trình các trục | Hành trình trục X/Y/Z Hành trình trục A Hành trình trục B Khoảng cách tâm trục B đến đầu T.chính Khoảng cách bàn máy đến tâm T.Chính | 460 / 510 /460 mm 150 độ (30 ~ -120 độ) 0 đến 360 độ 60mm ~ 520mm -100mm ~ 410mm |
| Trục chính | Độ côn trục chính Tốc độ trục chính Truyền động Công suất động cơ trục chính
Momen xoắn trục chính | NST #40 200-20.000 vòng /phút Built-in 22kw(30 HP) AC/15phút 18.5kw (25 HP) AC/liên tục 118.0 N.m |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y,Z Tốc độ trục A/B Tốc độ cắt | 60 m/phút 18.000 độ/phút 0-60 m/phút |
| Bàn gá phôi | Số bàn gá phôi (pallet) | 20 (40 và 80: lựa chọn) |
| Bộ thay dao tự động ATC | Khả năng chứa dao Phương pháp chọn dao Kiểu chuôi dao
Kích thước dao lớn nhất
Chiều dài dao lớn nhất -Khối lượng dao lớn nhất Thời gian thay dao (Tool to Tool) Thời gian thay dao (Chip to Chip) | 174 vị trí dao (lựa chọn: 100, 230, 258, 314 dao) Lựa chọn ngẫu nhiên MAS CT (BT) 40 Ø75(liên tiếp)/ Ø150 mm (dao trống) 350 mm 10 kg 1,3s 2,5s, tối thiểu |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất Áp lực khí nén yêu cầu | 55KVA, 200V AC, 3 pha 350L/phút, 0,5 Mpa |
| Kích thước máy | Chiều cao máy | 2,682mm |
| Không gian lắp máy | Kích thước L x W | 3,835 x 6,006mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 15.200 kg |
| Bộ điều khiển | Arumatik-Mi | |
