Máy phay CNC 5 trục Kitamura là giải pháp gia công cơ khí chính xác dành cho các chi tiết có hình dạng phức tạp, nhiều bề mặt và yêu cầu kiểm soát dung sai cao. Với khả năng kết hợp chuyển động của ba trục tuyến tính X, Y, Z và hai trục quay, máy cho phép dao cắt tiếp cận phôi từ nhiều hướng, giảm số lần gá đặt và hỗ trợ gia công các biên dạng khó thực hiện trên máy phay CNC 3 trục thông thường.
Kitamura Machinery (Nhật Bản) phát triển nhiều dòng trung tâm gia công 5 trục với cấu hình khác nhau, từ máy gia công chi tiết nhỏ, yêu cầu độ chính xác cao đến các dòng máy có khả năng tự động hóa và phục vụ sản xuất liên tục.
Tại Á Châu, khách hàng có thể tham khảo các dòng máy phay CNC 5 trục Kitamura như Supercell, Mytrunnion, MedCenter5AX và Mycenter-3XVT để lựa chọn cấu hình phù hợp với kích thước phôi, đặc điểm sản phẩm và yêu cầu sản xuất thực tế.

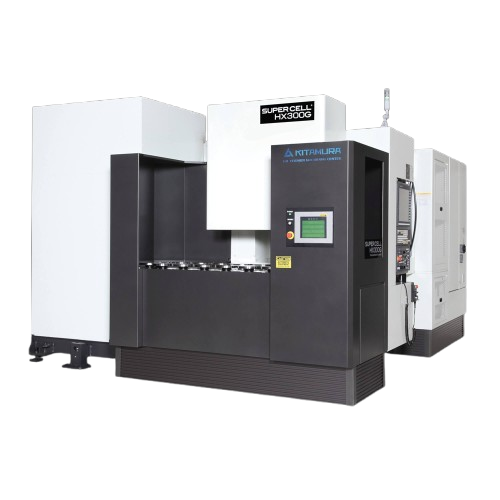

Kitamura Supercell-300G là trung tâm gia công ngang 5 trục, hướng đến các doanh nghiệp cần gia công chi tiết có hình dạng phức tạp và tổ chức sản xuất với mức độ tự động hóa cao. Máy sử dụng bàn xoay dạng trunnion, kết hợp cấu hình trục ngang và hệ thống pallet tự động. Hỗ trợ gia công nhiều mặt phôi, đồng thời tạo điều kiện tổ chức công việc gá đặt và thay phôi trong quá trình máy vận hành.
Một số thông số đáng chú ý của Supercell-300G:

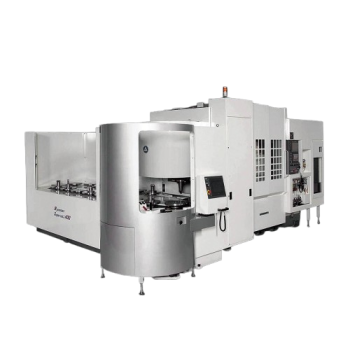

Supercell-400G là trung tâm gia công ngang 5 trục được thiết kế cho các công việc gia công nhiều mặt và sản xuất có yêu cầu linh hoạt về chủng loại chi tiết. So với Supercell-300G, model này có không gian làm việc lớn hơn, phù hợp với những chi tiết có kích thước và chiều cao phôi lớn hơn trong giới hạn thiết kế của máy.
Thông số tham khảo của Supercell-400G:
Máy có cấu hình thay pallet tự động và ổ chứa dao dung lượng lớn. Vì vậy, đây là lựa chọn đáng cân nhắc cho doanh nghiệp cần kết hợp gia công nhiều mặt, thay đổi mã sản phẩm và nâng cao thời gian khai thác máy.

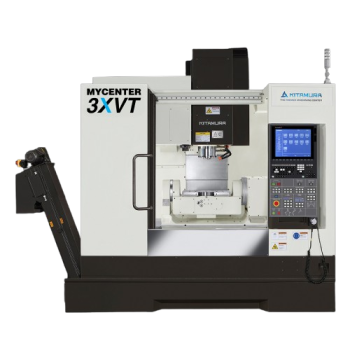

Mycenter-3XVT thuộc dòng máy phay đứng có khả năng gia công 5 mặt theo phương pháp 4+1 trục. Cấu hình này cho phép định vị phôi bằng trục quay, sau đó thực hiện gia công các bề mặt theo những hướng tiếp cận khác nhau. Máy phù hợp với các chi tiết cần gia công nhiều mặt nhưng không nhất thiết phải sử dụng chuyển động đồng thời của hai trục quay khi tạo biên dạng.
Một số thông số của Mycenter-3XVT:

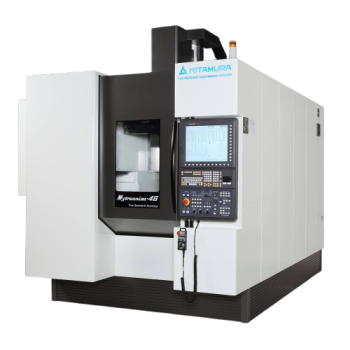

Mytrunnion-4G là trung tâm gia công đứng 5 trục đồng thời, sử dụng thiết kế bàn xoay trunnion để định vị và xoay phôi theo nhiều hướng trong quá trình gia công. Kết cấu máy được phát triển nhằm duy trì độ cứng vững và độ chính xác khi gia công các chi tiết có biên dạng phức tạp. Khả năng phối hợp chuyển động giữa các trục tuyến tính và trục quay giúp máy thực hiện những đường chạy dao khó.
Thông số tham khảo của Mytrunnion-4G:
Mytrunnion-4G phù hợp với các chi tiết có nhiều bề mặt gia công, hình dạng không gian phức tạp và yêu cầu độ chính xác ổn định trong quá trình cắt.

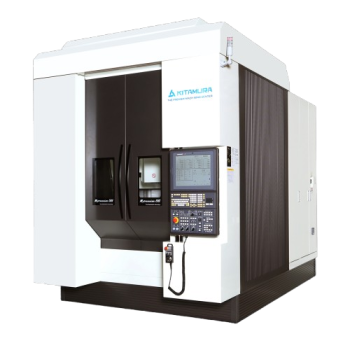

Mytrunnion-5G là dòng trung tâm gia công đứng 5 trục đồng thời, được thiết kế cho các chi tiết có kích thước lớn hơn và yêu cầu cao về độ cứng vững. Máy sử dụng kết cấu dẫn hướng dạng box-way, kết hợp bàn xoay trunnion và trục chính truyền động qua hộp số.
Một số thông số của Mytrunnion-5G:
Với không gian làm việc lớn hơn Mytrunnion-4G, Mytrunnion-5G phù hợp với các chi tiết cơ khí có kích thước trung bình đến lớn, cần gia công nhiều mặt và biên dạng phức tạp trong cùng một lần gá đặt.

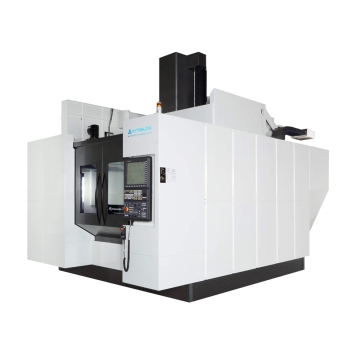

Máy phay CNC 5 trục Kitamura Mytrunnion-7G là model có không gian gia công lớn trong dòng Mytrunnion, hướng đến các chi tiết có kích thước lớn và yêu cầu gia công đa hướng. Máy có đường kính bàn xoay Ø1.000 mm và tốc độ trục chính 35–12.000 vòng/phút, cấu hình 5 trục hỗ trợ gia công các chi tiết có nhiều bề mặt và hình dạng phức tạp.

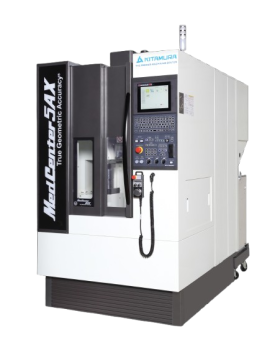

MedCenter5AX là trung tâm gia công đứng 5 trục đồng thời, được Kitamura phát triển cho các chi tiết nhỏ, phức tạp và yêu cầu độ chính xác cao. Máy có thiết kế nhỏ gọn, trục chính tốc độ cao và hệ thống bàn xoay nghiêng – quay.
Thông số tiêu biểu của MedCenter5AX:
MedCenter5AX phù hợp với các ứng dụng gia công chi tiết nhỏ trong lĩnh vực y tế, hàng không, cơ khí chính xác và các ngành công nghiệp có yêu cầu cao về độ hoàn thiện bề mặt.
Máy phay CNC 5 trục sử dụng năm chuyển động điều khiển số để gia công phôi. Trong đó, ba trục tuyến tính X, Y, Z đảm nhiệm chuyển động theo các phương thẳng; hai trục quay giúp thay đổi góc tiếp cận giữa dao cắt và phôi. Tùy thiết kế máy, hai trục quay có thể được bố trí theo cấu hình A/C hoặc A/B. Bàn xoay trunnion là một trong những thiết kế thường gặp trên các trung tâm gia công 5 trục Kitamura.
Có hai phương pháp vận hành cần phân biệt:
Nhờ khả năng thay đổi góc tiếp cận phôi, máy phay CNC 5 trục có thể thực hiện nhiều nguyên công trên các bề mặt khác nhau mà không cần tháo và gá lại chi tiết nhiều lần. Điều này giúp giảm sai số tích lũy do thay đổi chuẩn gá và hạn chế thời gian chuẩn bị giữa các công đoạn.
Máy phay CNC 5 trục của thương hiệu Kitamura Nhật Bản có thể xử lý các bề mặt cong, mặt nghiêng, hốc sâu và những hình dạng không gian phức tạp. Khả năng phối hợp chuyển động giữa dao và phôi giúp mở rộng phạm vi gia công so với máy 3 trục thông thường.
Việc giảm số lần gá đặt giúp hạn chế sai lệch vị trí giữa các nguyên công. Bên cạnh đó, khả năng điều chỉnh hướng tiếp cận dao có thể hỗ trợ lựa chọn chiều dài dao và điều kiện cắt phù hợp hơn, góp phần cải thiện độ ổn định gia công.
Khi giảm số lần gá đặt và kết hợp nhiều nguyên công trên một máy, doanh nghiệp có thể rút ngắn thời gian chuyển công đoạn, giảm thao tác của người vận hành và cải thiện hiệu quả sử dụng thiết bị.
Một số model như Supercell-300G và Supercell-400G còn được thiết kế với hệ thống thay pallet tự động, hỗ trợ tổ chức sản xuất nhiều chủng loại chi tiết và tăng khả năng vận hành tự động.
Nhờ khả năng gia công nhiều mặt và xử lý hình dạng phức tạp, máy phay CNC 5 trục được ứng dụng trong nhiều lĩnh vực sản xuất:
Tùy kích thước và đặc điểm chi tiết, doanh nghiệp có thể cân nhắc MedCenter5AX cho nhóm chi tiết nhỏ, Mytrunnion-4G và Mytrunnion-5G cho các chi tiết nhiều mặt, hoặc Supercell-300G và Supercell-400G khi cần kết hợp gia công 5 trục với tự động hóa.
→ Máy phay CNC 3 trục sử dụng ba chuyển động tuyến tính X, Y, Z. Máy phay CNC 5 trục bổ sung hai trục quay, giúp thay đổi góc tiếp cận giữa dao và phôi. Nhờ đó, máy có thể gia công nhiều mặt và các biên dạng phức tạp với ít lần gá đặt hơn.
→ Không. Máy 5 trục đồng thời có thể phối hợp chuyển động cả năm trục trong quá trình cắt. Máy 4+1 trục sử dụng hai trục quay để định vị phôi, sau đó thực hiện gia công bằng các trục tuyến tính. Hai phương pháp phục vụ những yêu cầu gia công khác nhau.
→ Các dòng máy Kitamura 5 trục có thể được ứng dụng trong gia công khuôn mẫu, hàng không, y tế, ô tô và cơ khí chính xác. Việc lựa chọn model phụ thuộc vào kích thước phôi, vật liệu, hình dạng chi tiết và dung sai yêu cầu.
Để lựa chọn chính xác, doanh nghiệp nên cung cấp bản vẽ chi tiết, vật liệu, dung sai và sản lượng dự kiến để được tư vấn cấu hình phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT-JSC) cung cấp các giải pháp máy công cụ CNC, trong đó có các dòng máy phay CNC Kitamura Nhật Bản. Khi lựa chọn máy phay CNC 5 trục, khách hàng có thể trao đổi với đội ngũ kỹ thuật Á Châu để làm rõ yêu cầu gia công, đánh giá kích thước phôi, lựa chọn cấu hình máy và phương án đầu tư phù hợp.
Liên hệ Á Châu để được tư vấn và nhận báo giá máy phay CNC 5 trục Kitamura:
