Ngành công nghiệp phụ trợ ô tô, xe máy đang là mảnh đất màu mỡ cho các doanh nghiệp cơ khí Việt Nam, nhưng đi kèm với đó là những yêu cầu cực kỳ khắt khe về sản lượng và tính đồng nhất của chi tiết. Khi định hướng trở thành nhà cung cấp (vendor) cấp 1 hoặc cấp 2 cho các tập đoàn FDI lớn như Honda, Toyota hay VinFast, việc chọn đúng cấu hình thiết bị từ ban đầu sẽ quyết định trực tiếp đến năng lực nhận thầu và biên độ lợi nhuận của xưởng.

Giữa hàng loạt các phương án đầu tư trên thị trường, việc hiểu rõ bản chất cơ khí, ưu nhược điểm của từng dòng máy phay CNC là bước đầu tiên để chủ doanh nghiệp tối ưu hóa dây chuyền gia công. Bài viết dưới đây sẽ đi sâu phân tích 3 cấu hình thiết bị phổ biến nhất (Đứng, Ngang, 5 Trục) dựa trên bài toán thực tế của ngành phụ tùng ô tô, xe máy.

Bài toán đặc thù khi gia công linh kiện ô tô và xe máy

Không giống như việc làm khuôn mẫu đơn chiếc hay cắt gọt đồ gá số lượng ít, ngành gia công linh kiện ô tô, xe máy mang những đặc thù cơ khí rất riêng biệt, đòi hỏi thiết bị phải đáp ứng 4 tiêu chí cốt lõi:

• Sản lượng hàng loạt (Mass production): Các đơn hàng phụ tùng thường lên đến hàng vạn, hàng trăm nghìn chi tiết mỗi tháng. Thiết bị phải có độ ổn định cơ học cực cao để chạy liên tục 3 ca (24/7) mà không bị suy giảm dung sai, hạn chế tối đa thời gian dừng máy (downtime).
• Chi tiết phức tạp cần gia công nhiều mặt: Phụ tùng như lốc máy (engine block), vỏ hộp số (transmission case), trục khuỷu, hay càng chữ A thường có cấu trúc không gian 3 chiều phức tạp. Một chi tiết yêu cầu phải phay mặt phẳng, khoét lỗ sâu, taro ren trên 4 đến 5 mặt phẳng vuông góc khác nhau.
• Áp lực tối ưu thời gian chu kỳ (Cycle time): Trong sản xuất hàng loạt, lợi nhuận được tính toán trên từng giây. Việc cắt giảm được 10-20 giây chạy không tải (thời gian thay dao, thời gian gá đặt) trên mỗi chi tiết sẽ tạo ra chênh lệch năng suất khổng lồ khi nhân với sản lượng hàng vạn chiếc.
• Vấn đề kiểm soát và thoát phoi: Phụ tùng ô tô xe máy chủ yếu sử dụng vật liệu hợp kim nhôm đúc (như ADC12) hoặc gang. Quá trình cắt gọt phay, khoan nhôm ở tốc độ cao sinh ra lượng phoi vụn và phoi dây khổng lồ. Nếu phoi không được thoát nhanh ra khỏi vùng cắt, chúng sẽ kẹt lại trong các hốc sâu, quấn vào dụng cụ cắt gây gãy mũi taro, hoặc làm trầy xước bề mặt chi tiết vừa gia công xong.

Đặc thù gia công linh kiện ô tô xe máy yêu cầu độ chính xác trên nhiều mặt

Phân tích 3 cấu hình máy phay CNC cho ngành công nghiệp ô tô, xe máy

Dựa trên các bài toán đặc thù nêu trên, kỹ sư sản xuất cần cân nhắc lựa chọn một trong ba cấu hình thiết bị sau đây:

Máy phay CNC đứng (VMC): Linh hoạt và tối ưu chi phí đầu tư

Máy phay CNC đứng (Vertical Machining Center - VMC) là thiết bị phổ biến nhất trong mọi xưởng cơ khí, với kết cấu trục chính đặt thẳng đứng vuông góc với bàn máy.

• Ưu điểm:
• Chi phí đầu tư ban đầu thấp, khả năng thu hồi vốn nhanh.
• Rất dễ sử dụng, thiết lập (setup) phôi và lập trình CAM đơn giản.
• Tầm nhìn của thợ vận hành vào vùng cắt rất rõ ràng.
• Phù hợp với các chi tiết có biên dạng 2D hoặc 2.5D, các chi tiết dạng tấm phẳng, nắp nhôm đơn giản chỉ cần gia công 1 hoặc 2 mặt (lật mặt dễ dàng).
• Nhược điểm cơ khí khi làm linh kiện:
• Thoát phoi kém: Do lực hấp dẫn, khi trục chính khoan/khoét từ trên xuống, phoi kim loại có xu hướng đọng lại dưới đáy hốc. Phải tốn rất nhiều dung dịch làm mát áp suất cao để thổi phoi ngược lên trên.
• Thời gian gá đặt lớn: Khi gặp chi tiết lốc máy cần gia công 4 mặt bên, kỹ sư phải sử dụng ê-tô để lật gá (re-clamping) phôi 4 lần độc lập. Việc tháo lắp lặp đi lặp lại không chỉ tiêu tốn nhân công mà còn sinh ra sai số cộng dồn, làm mất đi độ vuông góc và độ đồng tâm giữa các lỗ trên các mặt khác nhau.

Máy phay CNC ngang (HMC): Cấu hình tối ưu cho sản xuất hàng loạt và thoát phoi

Máy phay CNC ngang (Horizontal Machining Center - HMC) có trục chính đặt nằm ngang song song với mặt sàn xưởng. Đây được xem là cấu hình sinh ra để giải quyết triệt để bài toán phụ tùng ô tô.

• Ưu điểm vượt trội:
• Thoát phoi bằng trọng lực: Khi dao cắt đâm ngang vào phôi, toàn bộ phoi kim loại sinh ra sẽ rơi tự do thẳng xuống băng tải phoi bên dưới nhờ trọng lực. Vùng gia công luôn sạch sẽ, triệt tiêu hoàn toàn hiện tượng kẹt dao và mẻ phôi.
• Ứng dụng đồ gá tháp (Tombstone): Thay vì gá 1 chi tiết nằm bẹp trên bàn máy, HMC sử dụng một khối đồ gá hình tháp đứng. Kỹ sư có thể gá cùng lúc 8, 12 hoặc 24 chi tiết xung quanh 4 mặt của tháp. Bàn máy (đóng vai trò là trục B) có thể xoay 360 độ, giúp dao cắt dễ dàng tiếp cận và gia công cả 4 mặt bên của tất cả các chi tiết chỉ trong đúng 1 lần gá đặt.
• Bàn đổi pallet tự động (APC): Hầu hết HMC tiêu chuẩn đều tích hợp sẵn 2 pallet. Nguyên lý làm việc: Máy đóng cửa gia công cắt gọt các chi tiết ở Pallet 1 (bên trong). Cùng lúc đó, thợ đứng máy tháo phôi hoàn thiện và lắp phôi mới lên Pallet 2 (bên ngoài). Khi phay xong, máy tự động xoay đổi 2 pallet cho nhau trong vòng 10 giây. Thời gian máy dừng chờ gá đặt (downtime) gần như bằng không.
• Nhược điểm: Chi phí đầu tư cao, thiết kế đồ gá tháp phức tạp đòi hỏi trình độ của kỹ sư lập trình đồ gá.
• Ứng dụng: Trực tiếp tham gia sản xuất hàng loạt với máy phay CNC hiệu suất cao đối với các mã hàng vỏ hộp số, lốc động cơ, xilanh thủy lực với tiến độ xuất hàng nghìn chiếc/ngày.

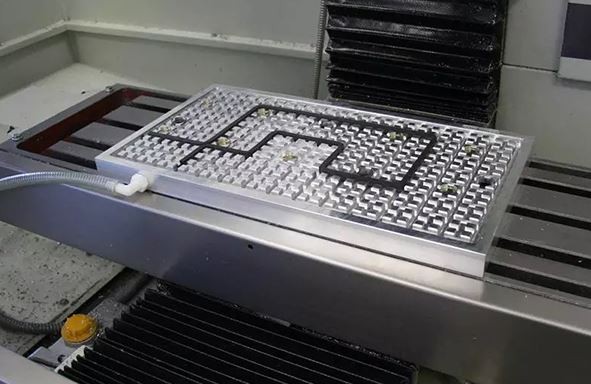

Máy phay CNC ngang sử dụng đồ gá tháp để gia công sản xuất hàng loạt

Máy phay CNC 5 trục: Gia công hoàn thiện trong 1 lần gá cho chi tiết siêu phức tạp

Máy phay 5 trục nội suy đồng thời (bàn máy xoay nghiêng hoặc đầu trục chính xoay nghiêng) đưa năng lực gia công lên mức tối đa, bổ sung thêm 2 trục quay (A, B hoặc B, C) so với 3 trục tuyến tính (X, Y, Z) thông thường.

• Ưu điểm đột phá:
• Gia công hoàn thiện toàn bộ chi tiết (lên đến 5 mặt và các góc lẹm) chỉ với 1 lần lên phôi duy nhất.
• Xử lý các góc xiên phức tạp: Đối với các linh kiện động cơ cao cấp, có các đường ống dẫn dầu khoan xiên ở các góc độ lẻ (ví dụ 37.5 độ) hoặc các hốc gia công âm (undercut), máy 3 trục thông thường không thể đưa dao vào được. Đầu máy 5 trục có thể nghiêng dao vuông góc hoàn hảo với bề mặt gia công, sử dụng dao cắt ngắn hơn, chống rung tuyệt đối.
• Loại bỏ chi phí đồ gá: Xưởng không cần phải chế tạo hàng loạt bộ đồ gá góc nghiêng phức tạp như khi dùng máy VMC.
• Nhược điểm: Phức tạp trong việc đào tạo lập trình viên CAM 5 trục, giá thành thiết bị ở mức cao nhất.
• Ứng dụng: Định hướng sản xuất linh kiện hiệu suất cao, làm mẫu thử nghiệm (R&D) trước khi đưa vào chạy hàng loạt, hoặc gia công chi tiết hàng không không gian. Đầu tư máy phay CNC 5 trục là bước đi chiến lược để nâng tầm công nghệ của xưởng.

Trung tâm gia công 5 trục hoàn thiện chi tiết phức tạp trong một lần gá

Bảng so sánh tổng quan: Đứng vs Ngang vs 5 Trục

Để ban lãnh đạo xưởng cơ khí dễ dàng hình dung quy mô đầu tư, dưới đây là bảng so sánh năng lực vận hành của 3 cấu hình:

Hệ sinh thái máy phay Kitamura cho chuỗi cung ứng FDI

Tại Việt Nam, các vendor cung ứng linh kiện cho chuỗi lắp ráp ô tô xe máy Nhật Bản thường đặt trọn niềm tin vào hệ sinh thái thiết bị của Kitamura nhờ đặc tính siêu bền bỉ và độ lặp lại không suy giảm sau hàng chục năm.

• Dòng Kitamura Mycenter-HX (Máy phay ngang): Đây là "vũ khí hạng nặng" trong sản xuất vỏ hộp số và lốc động cơ. Tùy thuộc vào vật liệu, xưởng có thể tùy chọn cấu hình rãnh trượt Băng tuyến tính siêu tốc (để phay nhôm ADC12 đạt chu kỳ cực nhanh) hoặc rãnh trượt Băng dạng hộp (Box way) tải nặng (để phay khối gang lớn). Máy tích hợp sẵn hệ thống đổi 2 pallet tiêu chuẩn và trục chính mô-men xoắn lớn, giúp duy trì năng suất đầu ra ổn định bất kể ngày đêm.
• Dòng Kitamura Mycenter-5X (Máy phay 5 trục): Giải pháp cao cấp định hình lại dung sai hình học. Với hệ điều khiển Arumatik-Mi có tốc độ xử lý dữ liệu đọc trước cực nhanh, máy hoàn thiện các chi tiết nhiều mặt phức tạp với bề mặt nhẵn bóng, đáp ứng tiêu chuẩn của ngành linh kiện y tế, ô tô hiệu suất cao và hàng không.

FAQ: Các câu hỏi thường gặp khi đầu tư máy gia công phụ tùng

1. Xưởng mới nhận đơn hàng gia công phụ tùng xe máy (bưởng nhôm) nên mua máy đứng hay ngang?

Nếu sản lượng đơn hàng của bạn chỉ ở mức vài trăm đến 1.000 chiếc/tháng và tài chính giai đoạn đầu còn eo hẹp, máy phay đứng (VMC) kết hợp đồ gá mâm cặp nhiều trạm là lựa chọn an toàn. Tuy nhiên, nếu bạn ký được hợp đồng dài hạn vài chục nghìn chiếc/tháng, máy phay ngang (HMC) là cấu hình bắt buộc phải có để tối đa hóa biên độ lợi nhuận bằng cách cắt giảm thời gian chu kỳ (cycle time).

2. Đầu tư máy phay ngang (HMC) có khó vận hành và chuyển giao không?

Phần mềm điều khiển CNC trên máy HMC về cơ bản giống hệt máy VMC (dùng mã G-code, M-code tiêu chuẩn). Điểm khó nhất nằm ở tư duy thiết kế đồ gá tháp (Tombstone) sao cho gá được nhiều phôi nhất mà không bị vướng dao, đồng thời phân bổ tọa độ gốc làm việc (Work offsets - G54, G55...) chính xác trên 4 mặt. Đội ngũ kỹ sư cung cấp thiết bị sẽ hỗ trợ bạn việc này trong giai đoạn chuyển giao công nghệ.

3. Khi nào bắt buộc phải dùng máy 5 trục cho linh kiện ô tô?

Bạn bắt buộc phải chuyển sang 5 trục khi gặp các chi tiết có cấu tạo dạng khí động học cong xoắn, các van thủy lực có đường dẫn ngầm giao nhau theo các góc lẻ, hoặc khi yêu cầu kỹ thuật quy định không được phép lật gá tháo phôi ra khỏi bàn máy để giữ sai số hình học tĩnh ở mức phần nghìn milimet.

Nhận tư vấn giải pháp gia công ô tô, xe máy cùng Á Châu

Gia công linh kiện ô tô, xe máy là một cuộc đua khắc nghiệt về chi phí trên từng giây vận hành máy (Cost per part). Việc mua sai cấu hình máy có thể khiến xưởng đối mặt với chi phí nhân công gá đặt tăng cao, tỷ lệ phế phẩm lớn do sai số lật gá và kẹt phoi, từ đó mất đi lợi thế cạnh tranh về giá thầu.

Nếu xưởng của bạn đang chuẩn bị cho một dự án phụ trợ mới, hãy chuẩn bị bản vẽ kỹ thuật chi tiết, mác vật liệu gia công (Nhôm đúc ADC12, Gang xám, hay Thép hợp kim) và dự kiến sản lượng hàng tháng để liên hệ Á Châu. Đội ngũ kỹ sư ứng dụng của ATT JSC sẽ giúp bạn chạy mô phỏng gia công, tính toán sơ bộ thời gian chu kỳ (cycle time), thiết kế layout đồ gá tháp, và tư vấn số lượng cũng như chọn đúng loại máy (VMC, HMC, hay 5 trục) phù hợp nhất với dòng tiền đầu tư của doanh nghiệp.
