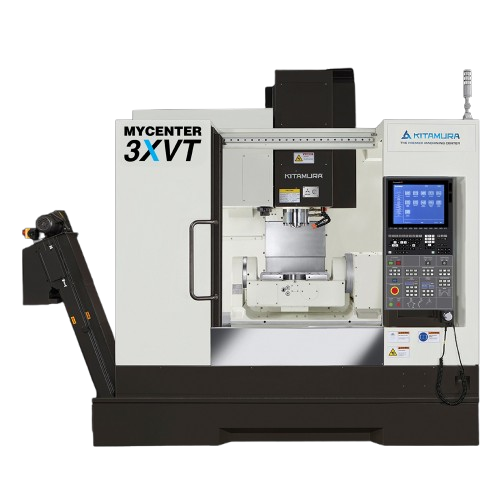

Giới thiệu máy phay CNC 5 trục Kitamura Mycenter-3XVT
Máy phay CNC 5 trục Kitamura Mycenter-3XVT có tên gọi khác Trung tâm gia công 5 trục, Trung tâm gia công ngang 5 trục Mycenter-3XVT hay Mycenter-3XVT 5-axis Horizontal Machining Center được sản xuất bởi Kitamura Nhật Bản. Đây là dòng máy phay đứng CNC của hãng được lắp ráp tại Đài Loan nhưng tuân thủ công nghệ và sự kiểm soát chặt chẽ bởi Kitamura Nhật Bản.

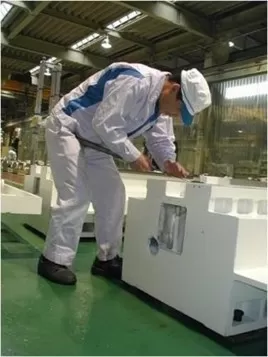

Thân máy: Kết cấu khung C- bằng vật liệu đúc cao cấp Meehanite có gân tăng cứng mạnh mẽ, đem lại độ chính xác và độ bền cao. Máy có thể tích hợp trục thứ 4 và 5. Bàn trunnion tích hợp cung cấp độ cứng, độ chính xác và độ ổn định cần thiết để gia công hiệu quả các hình dạng bộ phận phức tạp. Đối với những người quen với gia công 3 trục, thiết kế bàn tích hợp của trunnion nghiêng cho phép gia công các bộ phận công nghệ cao, độ chính xác cao đơn giản hơn và dễ dàng hơn với ít thao tác hơn.

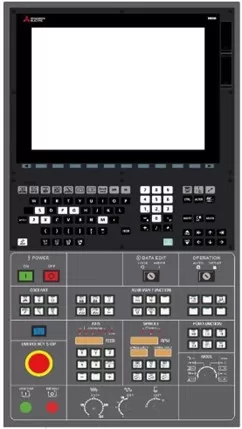

Bộ điều khiển Arumatik Mi- Pro: Bộ điều khiển CNC Kitamura Arumatik Mi- Pro mới nhất, hiện đại nhất, có khả năng đọc trước 8192 câu lệnh, tốc độ xử lý đạt 4500 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Được tích hợp nhiều chức năng gia công tốc độ cao không gì sánh bằng, Arumatik Mi Pro cung cấp tốc độ xử lý nhanh hơn tới 16 lần khi so sánh với các bộ điều khiển thông thường hiện nay. Màn hình LCD màu cảm ứng lớn 15 inch.
Trục chính: Trục chính tích hợp kiểu built-in tốc độ 15.000 vòng/ phút, 41hp, trục chính tiếp xúc kép. cung cấp tốc độ cao và khả năng cắt mạnh mẽ. Tốc độ nhanh hơn 25% so với model cũ (12,000 vòng/phút), cho phép tốc độ tiến dao nhanh hơn và giảm thời gian chu kỳ. Công suất mạnh hơn (31kw (41HP) / 2 phút; 25kw (33HP) / liên tục). Đầu ra của Mô-men xoắn hơn so với model cũ (113 Nm (83.3 ft-lb) / liên tục). Tốc độ ta-rô 6,000 vòng/phút và thiết kế ổn định nhiệt.
Hệ thống cảm biến nhiệt tiên tiến: Tổng cộng có 8 cảm biến điều chỉnh nhiệt độ được bố trí tại các vị trí chiến lược giúp kiểm soát được biến dạng do nhiệt ở mức thấp nhất và duy trì được độ chính xác liên tục.
Khả năng cắt mạnh:
- Phay mặt: dao Ø63 mm, tốc độ 2.200 vòng/phút.
- Lượng bóc tách 780 cc/phút, khả năng tải trục chính 87%
- Khoan Ø45 mm: tốc độ 2.400 vòng/phút, bóc tách vật liệu 866 cc/phút
- Ta-rô M33 x 3 mm: tốc độ 128 vòng/phút, bóc tách vật liệu 866 cc/phút

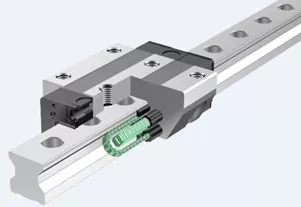

Băng dẫn hướng tuyến tính: Băng dẫn hướng tuyến tính kiểu lăn cho phương ngang của THK – Nhật có khả năng chịu tải nặng cho trục Y, giúp duy trì độ chính xác lâu dài, cùng vít me bi chính xác và động cơ servo, thiết bị mã hóa tín hiệu phản hồi cao cấp với khả năng lắp chính xác của Kitamura cho phép độ chính xác đạt rất cao. Bước tiến dao nhanh lên đến 48m/phút (X, Y & Z). Tốc độ tiến nhanh (Trục A, C) 9000 độ/phút (25 min-1), 12000 độ/phút (33.3 min-1)
Hệ thống thay dao: Ổ chứa có 40 vị trí dao. Thời gian thay dao lần lượt Tool-to-Tool: 2,2 giây, Chip-to-Chip: 4,2 giây.
Thiết kế và kích thước: Không gian máy (DxR): 2293 x 2975mm, chiều cao: 3096 mm, trọng lượng: 6070 kg. Thiết kế siêu nhỏ gọn, máy phay đứng CNC Kitamura Mycenter-3XVT với băng tải phoi phù hợp với không giản khoảng 10’ x 8’
Băng tải phoi: Trang bị băng tải phoi loại cạo rà tiêu chuẩn có thể lắp bên phía phải hoặc trái máy. Hệ thống loại bỏ phoi hiệu quả: vòi phun làm mát, vòi thổi khí, các cuộn lấy phoi từ bên trong, chất làm mát xối bệ máy và băng tải phoi loại cạo rà giúp máy loại bỏ phoi hiệu quả. Các tính năng an toàn: công tắc khóa liên hợp cửa máy & ATC, công tắc dừng khẩn cấp, đèn báo 3 màu.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-3XVT
| Bàn máy | Kích thước bàn máy Chiều dài toàn bộ bàn Tải trọng bàn tối đa
Đường kính phôi tối đa Chiều cao phôi tối đa | Ø220mm 300 x 500mm 150kg / Nghiêng 0~45° 85kg / Nghiêng 0~90° Ø500mm 300mm |
| Hành trình các trục | Hành trình trục X Hành trình trục Y Hành trình trục Z Hành trình trục A (Nghiêng) Hành trình trục C (Xoay) | 780mm 510mm 439mm - 120 ~ +40° 0 - 360° |
| Trục chính | Độ côn trục chính Tốc độ trục chính Truyền động Công suất động cơ trục chính | NST #40 50-15,000v/p Built in – Tích hợp 31kW (41HP) AC/2 min; 25kW (33HP) AC/Liên tục. |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y, Z Tốc độ nhanh trục A Tốc độ nhanh trục C Tốc độ cắt (X, Y, Z) | 48m/phút 9,000 độ/phút (25 min-1) 12,000 độ/phút (33.3 min-1) 0-20m/phút |
| Bộ thay dao tự động ATC | Khả năng chứa dao Phương pháp chọn dao Kích thước dao lớn nhất Kích thước dao khi dao trống Khối lượng dao lớn nhất Thời gian thay dao (T - T) Thời gian thay dao (C - C) | 40 dao - BT/CT40 Lựa chọn ngẫu nhiên Ø75 x 300mm Ø150 x 300mm 7 kg 2,2s 4,2s, tối thiểu |
| Nguồn điện | Nguồn điện yêu cầu Áp lực khí nén yêu cầu | 30 KVA, 200V AC, 3 Pha 0.6MPa, 300L/phút |
| Kích thước máy | Chiều cao máy | 3096mm |
| Không gian lắp máy | Kích thước L x W | 2293mm x 2975mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 6070kg |
| Bộ điều khiển | Arumatik Mi Pro | |
Bài viết tư vấn kỹ thuật liên quan
- Kitamura Mytrunnion 4G - Dòng trung tâm gia công 5 trục cho các chi tiết phức tạp
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- So sánh đầu kẹp dao BBT và HSK: Vì sao Kitamura ưu tiên BBT?
- Kitamura khuyên bạn nên thay pin như một biện pháp an toàn và bảo mật trước khi dừng máy trong thời gian dài.
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
