Video máy phay CNC 5 trục Kitamura Supercell-400G

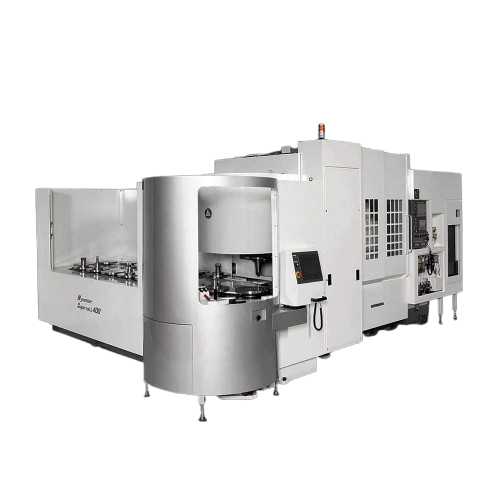

Giới thiệu máy phay CNC 5 trục Kitamura Supercell-400G
Máy phay CNC 5 trục Kitamura Supercell-400G có tên gọi khác Trung tâm gia công 5 trục, Trung tâm gia công ngang 5 trục Supercell-400G hay Supercell-400G 5-axis Horizontal Machining Center được sản xuất bởi Kitamura Nhật Bản, là dòng máy phay CNC 5 trục đồng thời chính xác và linh hoạt với độ chính xác vị trí ± 0,002 mm trên toàn hành trình và độ chính xác lặp lại ± 0,001 mm.
Máy có cấu tạo kiểu trục chính nằm ngang. Với thiết kế này phoi được loại bỏ một cách hiệu quả. Thân máy đúc bằng gang Meehanite chất lượng cao. Trọng lượng máy lên đến 18.800kg (41,360 lbs.).
Thiết kế trục chính tiếp xúc kép truyền động trực tiếp mạnh mẽ với tốc độ đến 20.000v/p, giúp giảm thời gian của một chu trình gia công (cycle time), khả năng xử lý nhiều loại vật liệu & khuôn mẫu độc đáo. Khả năng tạo ra bề mặt siêu mịn.
Kiểu chuôi dao trục chính: BBT-40 tiếp xúc kép trên cả mặt côn và mặt bích, làm tăng momen cắt, giúp máy có thể vừa cắt nặng vừa cắt chính xác. Máy sử dụng kết cấu băng dẫn hướng dạng hộp, công nghệ cạo rà bề mặt: đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao.
Ổ dao 190 vị trí dao tiêu chuẩn hiệu suất cao: Có thể dùng ổ dao chứa tới 290 dao với không gian nhỏ gọn (lựa chọn). Khu vực gia công tách biệt hoàn toàn so với khu vực hệ thống thay dao tự động giúp cho việc kiểm tra dao dễ dàng. Không cần lo tới vấn đề dầu làm mát và phoi bị văng ra tại khu vực thay dao tự động. Ngăn các phoi dính trên côn trục chính, đảm bảo độ lặp lại ổn định của trục Z sau khi thay dao. Với hệ thống thay dao tự động nhiều vị trí đa dạng, bạn sẽ không bao giờ bỏ lỡ bất kỳ cơ hội nào trong tương lai.

Bộ điều khiển Arumatik-Mi có khả năng đọc trước 8192 câu lệnh, tốc độ xử lý đạt 2800 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Bộ điều khiển được tích hợp sẵn chức năng SHG Control (Smooth Higher-Gain) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%.
- Chức năng quản lý dao cụ: giảm thời gian chu kỳ và tăng tuổi thọ của dao
- Chức năng hỗ trợ bảo trì: hỗ trợ việc sửa chữa và chỉ dẫn trên màn NC. Có cảnh báo và chỉ dẫn khắc phục loại bỏ cảnh báo
- Điều khiển từ xa từ bất kỳ đâu: Cập nhật trang thái Email (Cảnh báo, tin nhắn, chu kỳ hoàn thành), thay đổi trạng thái Email (Chạy/ không hoạt động/ tạm dừng), Trạng thái khoảng thời gian (Gửi e-mail theo khoảng thời gian cụ thể), E-mail thay đổi biến (Tùy chỉnh các biến mà bạn muốn theo dõi tới màn hình)
Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura Supercell-400G
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình ±0,002mm Độ chính xác lặp lại ±0,001mm | |
| Bàn máy | Kích thước bàn gá Phân độ của bàn Khả năng tải của bàn Đường kính phôi tối đa Chiều cao phôi tối đa | Ø350mm 0.001 độ 80kg Ø400mm 300mm |
| Hành trình các trục | Hành trình trục X Hành trình trục Y Hành trình trục Z Hành trình trục A Hành trình trục B Khoảng cách tâm trục B đến đầu T.chính Khoảng cách bàn máy đến tâm T.Chính | 510 mm 510 mm 510 mm -120~+30 độ 0 đến 360 độ 100mm ~ 610mm -200mm ~ 310mm |
| Trục chính | Độ côn trục chính Tốc độ trục chính Truyền động Công suất động cơ trục chính
Momen xoắn trục chính | NST #40 20-20.000 vòng /phút Truyền động bánh răng 4 cấp 15kw (20 HP) AC/15phút 11kw (15 HP) AC/30 phút 7.5kw (10 HP) AC/liên tục 273.0 N.m |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y,Z Tốc độ trục A/B Tốc độ cắt | 50 m/phút 2.400 độ/phút/12.000 độ/phút 0-50 m/phút |

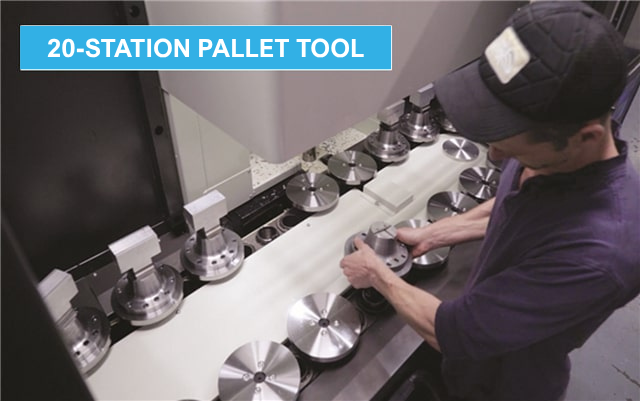

| Bàn gá phôi | Số bàn gá phôi (pallet) | 20 (120: lựa chọn) |
| Bộ thay dao tự động ATC | Khả năng chứa dao Phương pháp chọn dao Kiểu chuôi dao Kích thước dao lớn nhất Chiều dài dao lớn nhất Khối lượng dao lớn nhất Thời gian thay dao (Tool to Tool) Thời gian thay dao (Chip to Chip) | 190 vị trí dao (290 lựa chọn) Lựa chọn ngẫu nhiên MAS CT (BT) 40 Ø95 (liên tiếp)/ Ø150 mm (dao trống) 350 mm 10 kg 2,1s 5s, tối thiểu |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất Áp lực khí nén yêu cầu | 45KVA, 200V AC, 3 pha 350L/phút, 0,5 Mpa |
| Kích thước máy | Chiều cao máy | 2,712mm |
| Không gian lắp máy | Kích thước L x W | 4,107 x 6,042mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 18,800kg |
| Bộ điều khiển | Arumatik-Mi | |
