Video máy phay CNC 5 trục Kitamura Mytrunnion-5G
Tính năng nổi bật của máy phay CNC 5 trục Kitamura Mytrunnion-5G

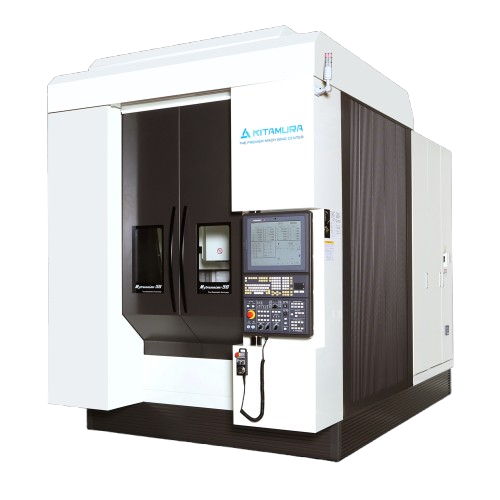

Máy phay CNC 5 trục Kitamura Mytrunnion-5G có tên gọi khác Trung tâm gia công 5 trục, Trung tâm gia công ngang 5 trục Mytrunnion-5G hay Mytrunnion-5G-axis Horizontal Machining Center được sản xuất bởi Kitamura Nhật Bản. Máy được thiết kế nguyên bản từ kết cấu cơ khí đến hệ thống điều khiển điện tử cho bài toán gia công 5 trục đồng thời đòi hỏi độ cứng vững, tốc độ cắt và dung sai siêu chính xác.
Trung tâm gia công đứng 5 trục đồng thời Kitamura Mytrunnion-5G chuyên dùng gia công cánh quạt turbine, linh kiện y tế nhân tạo, vỏ thiết bị hàng không vũ trụ và các bộ khuôn mẫu phức tạp.
Điểm nổi bật của máy phay CNC 5 trục Kitamura Mytrunnion-5G:
- Trung tâm gia công đứng đồng thời 5 trục siêu chính xác: Tích hợp bàn nôi xoay nghiêng nâng đỡ cố định 2 bên cứng vững, giúp máy phay hoàn thiện các chi tiết có biên dạng hình học 3D phức tạp, góc khuất và độ hội tụ dung sai siêu nhỏ chỉ trong một lần gá phôi.
- Độ chính xác định vị ±0.001mm trên toàn hành trình và độ lặp lại vị trí ±0.0005 mm nhờ sự kết hợp giữa thước quang tuyến tính Heidenhain trên các trục X, Y, Z và thước quang vòng quay Heidenhain trên hai trục xoay A và C.
- Trục chính Hộp số 4 cấp, tốc độ từ 20-20,000 vòng/phút - Chuẩn NST No. 40: Dẫn động qua hộp số 4 cấp (4-step gear driven), tạo mô-men xoắn lớn ở dải tốc độ thấp để cắt gọt vật liệu cứng (Titan, Inox, Thép hợp kim) và dải vòng quay lên đến 20,000 vòng/phút giúp bề mặt phay tinh phẳng mịn không vết hằn.
- Kết cấu cổng đôi và băng trượt Solid Box Ways: Thân bệ máy đúc gang Meehanite đầm chắc với bề mặt trượt Box Ways tôi cao tần và cạo rà thủ công, đem lại khả năng dập tắt vi rung động cắt gọt vượt trội so với các dòng máy 5 trục khung C (C-frame) thông thường.
- Thiết kế khoang máy tối ưu cho thao tác gá kẹp: Khung cửa mở rộng cùng cơ cấu cửa trượt trên cao giúp dễ dàng chất/dỡ phôi, hỗ trợ gá kẹp và đưa các khối phôi nặng tới 400kg vào tâm bàn nôi Trunnion dễ dàng
- Bộ điều khiển CNC Arumatik-Mi với Thuật toán SSS Control: Đọc trước 8,190 block lệnh, tối ưu hóa tốc độ ăn dao nội suy mượt mà trên các đường cong 3D phức tạp.


Thông số kỹ thuật cơ bản máy phay CNC 5 trục Kitamura Mytrunnion-5G
| Thông số | Mytrunnion-5G | |
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình | ±0,001mm |
| Độ chính xác lặp lại | ±0,0005mm | |
| Bàn máy
| Kích thước bàn máy | Ø630mm |
| Phân độ trục thứ tư và năm | 0.0010 | |
| Khả năng tải của bàn máy | 400kg | |
| Đường kính phôi tối đa | Ø630mm | |
| Chiều cao phôi tối đa | 500mm | |
| Hành trình các trục | Hành trình trục X | 815 mm |
| Hành trình trục Y | 745 mm | |
| Hành trình trục Z | 500 mm | |
| Hành trình trục A | 150 độ (- 120 tới +30 độ) | |
| Hành trình trục C | 0 đến 360 độ | |
| Khoảng cách bàn máy đến đầu T.chính | 100-600mm | |
| Khoảng cách bàn máy đến sàn nhà | 815mm | |
| Trục chính | Độ côn trục chính | NST #40 (lựa chọn: HSK-A63) |
| Tốc độ trục chính | 20-20.000 vòng /phút | |
| Truyền động | Truyền động bánh răng 4 cấp | |
| Công suất động cơ trục chính | 15,0kw (20 HP) AC/15phút 11kw (15 HP) AC/30 phút 7,5kw (10 HP) AC/liên tục | |
| Momen xoắn trục chính | 273Nm/15 phút | |
| Tốc độ tiến phôi | Tốc độ nhanh hành trình trục X, Y | 50 m/phút |
| Tốc độ nhanh hành trình trục Z | 25 m/phút | |
| Tốc độ nhanh hành trình trục A | 2.250 độ/phút | |
| Tốc độ nhanh hành trình trục C | 6.000 độ/phút | |
| Tốc độ cắt (X, Y, Z) | 24 m/phút | |

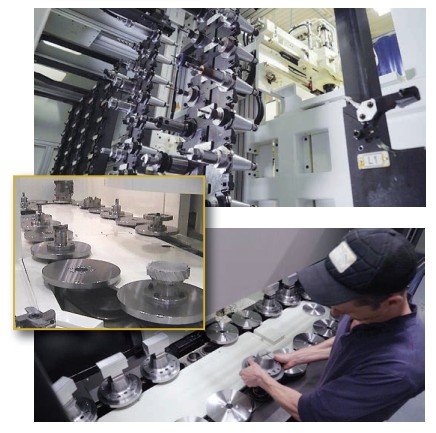

| Bộ thay dao tự động ATC | Khả năng chứa dao | 50 vị trí dao (lựa chọn 100 vị trí dao) |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | MAS CT (BT) 40 (Lựa chọn HSK-A63) | |
| Kích thước dao lớn nhất | f75(liên tiếp)/f150 mm (dao trống) | |
| Chiều dài dao lớn nhất | 300 mm | |
| Khối lượng dao lớn nhất | 10 kg | |
| Thời gian thay dao (Tool to Tool) | 4,9s | |
| Thời gian thay dao (Chip to Chip) | 9,5s, tối thiểu | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 50KVA, 200V AC, 3 pha |
| Áp lực khí nén yêu cầu | 450L/phút, 0,5 Mpa | |
| Kích thước máy | Chiều cao máy | 3,277mm |
| Không gian lắp máy | Kích thước L x W | 2,428 x 4,665mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 17,400kg |
| Bộ điều khiển | Arumatik-Mi | |
Bài viết tư vấn kỹ thuật liên quan
- Kitamura Mytrunnion 4G - Dòng trung tâm gia công 5 trục cho các chi tiết phức tạp
- Medcenter 5ax kitamura dòng trung tâm gia công 5 trục đồng thời siêu chính xác
- Lựa chọn máy phay giường CNC Kitamura Bridgecenter
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
