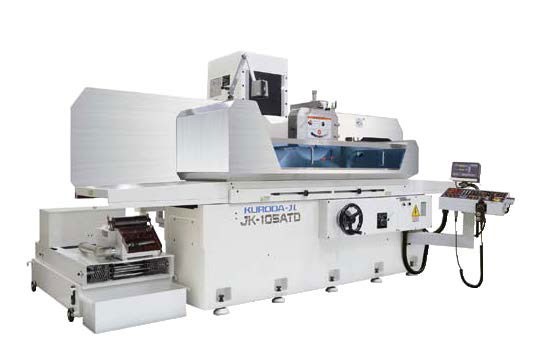

Name: Máy mài phẳng Kuroda dòng JK
Brand: KURODA
SKU: JK
Rating: 5 (1 reviews)

Tính năng nổi bật của máy mài phẳng Kuroda dòng JK

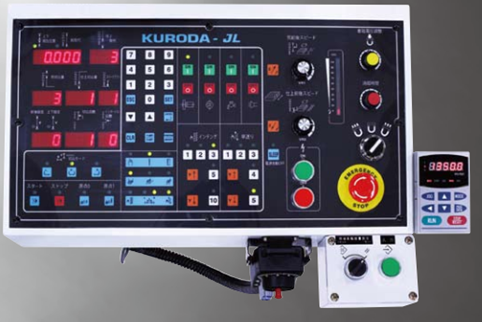

Bảng điều khiển máy mài Kuroda

Máy mài phẳng Kuroda dòng JK được thiết kế với mục đích vận hành đơn giản, bảng hiển thị rõ ràng. Các điều kiện mài được nhập nhanh chóng bằng phím chức năng. Độ chính xác và hiệu suất cao nhờ chức năng điều chỉnh tốc độ chạy ngang và cài đặt lượng ăn dao trục dọc cho từng chế độ mài thô và tinh. Máy tự động tắt sau khi hoàn thành chu trình Auto-cycle. Có thể chọn mài một đầu hoặc hai đầu. Hành trình chạy ngang được cài đặt dễ dàng bằng chức năng Teach.

Bảng điều khiển máy mài phẳng Kuroda dòng JK

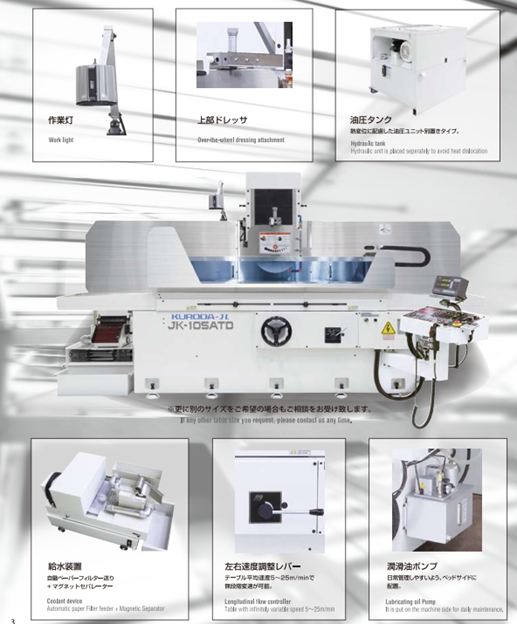

Phiên bản tiêu chuẩn theo máy Type I

Máy mài phẳng Kuroda dòng JK – Type I được cung cấp kèm gói phụ kiện tiêu chuẩn, bao gồm:

Bao che bằng thép không gỉ chất lượng cao
Thiết bị làm mát (80l/min) kèm bộ tách từ tính + bộ cấp giấy lọc tự động
Thước hiển thị kỹ thuật số trục đứng và trục ngang, độ phân giải 0,001 mm
Mâm cặp điện từ và bộ điều khiển

Chức năng liên khóa mâm cặp điện từ để tăng độ an toàn:

Bộ sửa đá mài đặt phía trên
Bộ cân bằng đá
Trục gá đá
Đá tiêu chuẩn
Bích đá mài
Tay quay điều khiển từ xa trục đứng
Bộ thủy lực đơn cho bàn dọc nhằm giảm tỏa nhiệt
Dầu thủy lực dùng khi vận hành ban đầu, dầu bôi trơn mặt trượt dùng khi vận hành ban đầu
Đèn làm việc

Máy được thiết kế theo định hướng tối ưu hiệu năng và tiện ích sử dụng. Các thiết bị tích hợp theo máy bao gồm:

Đèn chiếu sáng vùng gia công: Hỗ trợ quan sát tốt hơn, đặc biệt trong môi trường thiếu sáng.
Bộ sửa đá lắp phía trên: Cho phép sửa đá nhanh, duy trì hình dạng đá chuẩn trong quá trình mài.
Thùng dầu thủy lực: Tích hợp bộ tách lọc giúp hệ thủy lực ổn định và bền bỉ.
Hệ thống làm mát: Gồm bộ tách từ tính và cuộn giấy lọc tự động để duy trì sạch dung dịch làm mát.
Tay điều khiển hành trình bàn: Giúp điều chỉnh chính xác tốc độ và hành trình chạy dọc.
Bơm bôi trơn tự động: Đảm bảo bôi trơn các bề mặt trượt liên tục, duy trì độ chính xác lâu dài.
Bộ cân bằng đá, trục gá đá, đá tiêu chuẩn, bích đá: Phục vụ chuẩn bị đá mài trước khi gá lên trục, giảm rung và tăng độ ổn định khi mài.

Dòng máy mài phẳng Kuroda dòng JK Type-I là lựa chọn lý tưởng cho các nhà máy cần một giải pháp mài phẳng chính xác – ổn định – dễ vận hành – chi phí hợp lý.

Phiên bản nâng cấp Type II

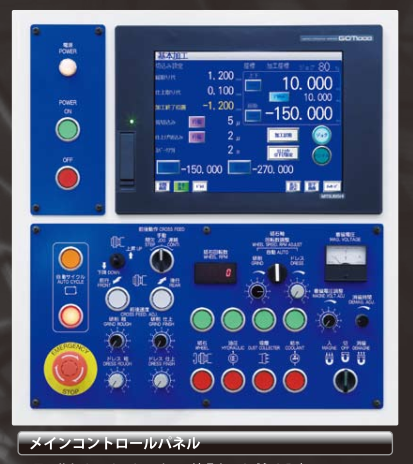

TYPE-II được trang bị bảng điều khiển hiện đại với:

Màn hình TFT màu 10 inch dạng cảm ứng, giao diện rõ ràng, dễ sử dụng
Hiển thị đầy đủ thông số: vị trí trục đứng – trục ngang, lượng ăn dao, chế độ sửa đá, tốc độ chạy bàn
Thao tác nhanh, chính xác, giảm nguy cơ sai sót khi vận hàn
Thiết kế thân thiện, phù hợp cho cả thợ mới và thợ vận hành chuyên nghiệp

Phiên bản TYPE-II bao gồm đầy đủ các trang bị tiêu chuẩn của TYPE-I, đồng thời được bổ sung khả năng vận hành nâng cao:

Vỏ che bằng thép không gỉ chất lượng cao
Bộ điều khiển biến tần trục chính
Thiết bị làm mát (80 l/min) kèm bộ tách từ tính và bộ cấp giấy lọc tự động
Thước hiển thị kỹ thuật số trục đứng và trục ngang, độ phân giải 0,001 mm
Mâm cặp điện từ và bộ điều khiển
Chức năng liên khóa mâm cặp điện từ để tăng an toàn
Bộ sửa đá mài đặt phía trên
Bộ cân bằng đá
Trục gá đá
Đá tiêu chuẩn
Bích đá
Tay quay điều khiển từ xa trục đứng
Bộ thủy lực đơn cho bàn dọc nhằm giảm tỏa nhiệt
Dầu thủy lực và dầu bôi trơn mặt trượt dùng khi vận hành ban đầu
Đèn làm việc
Bộ sửa đá tự động kèm phần mềm (tùy chọn)

TYPE-II mang lại nhiều ưu điểm về vận hành và năng suất, đặc biệt trong các dây chuyền mài yêu cầu độ chính xác cao và tính tự động hóa mạnh.

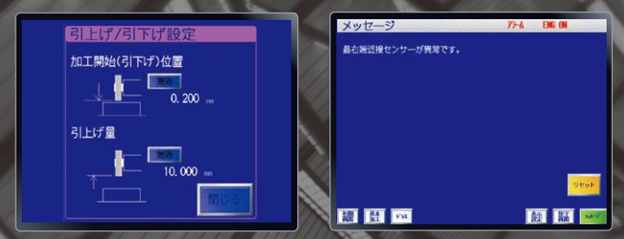

Giao diện vận hành TYPE-II – dễ dùng, chính xác:

Màn hình vận hành gia công cơ bản: Hiển thị vị trí kỹ thuật số trục đứng và trục ngang với độ phân giải 0,001 mm. Vận hành dễ dàng bằng màn hình LCD màu có chế độ cảm ứng. Lượng ăn dao mài thô có thể nhập từ 0,001 đến 0,03 mm. Hành trình chạy ngang có thể cài đặt bằng chức năng teach.Các phím số có kích thước lớn, giúp tránh thao tác nhầm
Màn hình cài đặt vị trí bắt đầu / kết thúc: Có thể cài đặt tự động hạ đá khi bắt đầu và tự động nâng đá khi kết thúc. Phù hợp cho gia công hàng loạt
Màn hình thông báo – cảnh báo: Hiển thị nội dung của mọi lỗi và cảnh báo và Hiển thị nguyên nhân và cách khắc phục, giúp xử lý sự cố đơn giản

Bộ sửa đá tự động trên bàn máy (Tuỳ chọn TYPE-II)

Màn hình cài đặt điều kiện sửa đá: Cài đặt điều kiện sửa đá riêng cho mài thô và mài tinh
Màn hình cài đặt vị trí sửa đá tự động: Thiết lập vị trí của đá mài và đầu sửa đá bằng chức năng teach
Thiết bị sửa đá cố định: Chiều cao bộ sửa đá cố định có thể điều chỉnh lên đến 50 mm cao hơn mặt trên của mâm từ

Type II là lựa chọn lý tưởng cho các nhà máy cần gia công chính xác, năng suất cao, và quy trình vận hành hiện đại.

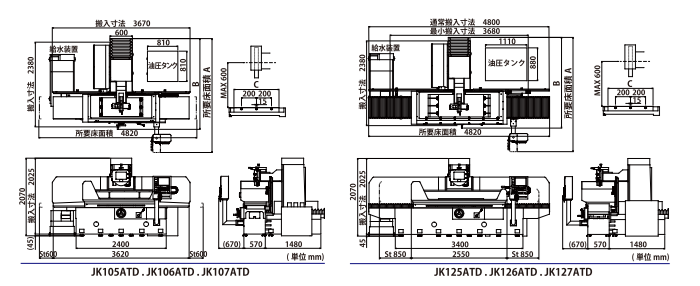

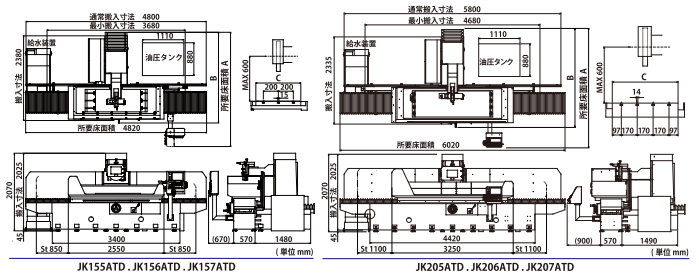

Bản vẽ kích thước máy mài phẳng Kuroda dòng JK

Thông số kỹ thuật máy mài phẳng Kuroda dòng JK

Thông số kỹ thuật			Đơn vị	JK-105ATD	JK-106ATD	JK-107ATD	JK-125ATD	JK-126ATD	JK-127ATD
Kích thước bàn máy (Dài × Rộng)			mm	1050×500	1050×600	1050×700	1550×500	1550×600	1550×700
Hành trình lớn nhất của bàn (Dọc x Ngang)			mm	1200×560	1200×660	1200×760	1700×560	1700×660	1700×760
Khoảng cách từ mặt bàn đến đá mài			mm	600
Kích thước đá mài (ĐK ngoài × R × ĐK lỗ)			mm	405×50×127(Φ510×38×127: lựa chọn)
Tốc độ trục chính (biến tần)			v/p	0〜1800
Kích thước bàn từ (D × R × C)			mm	1000×500	1000×600	1000×700	1200×500	1200×600	1200×700
Trọng lượng vật mài lớn nhất (bao gồm bàn từ)			kg	800	1000	1000	1200	1400	1400
Trọng lượng vật mài lớn nhất (không bao gồm bàn từ)				515	660	590	770	890	790
Tốc độ dịch chuyển bàn theo phương dọc (thủy lực)			m/p	5~25
Bước tiến ngang	Bước tiến ngang bằng tay	Bước tiến mỗi vòng tay quay	mm	5.0
		Bước tiến mỗi vạch chia tay quay	mm	0.02
	Bước tiến ngang tự động	Bước tiến theo mỗi chu kỳ	mm	0.1~20
		Tốc độ bước tiến liên tục	mm/p	1100 (60Hz) 900 (50Hz)
	Tốc độ chạy nhanh trục ngang		mm/p	1100 (60Hz) 900 (50Hz)
Bước tiến đứng	Bước tiến đứng bằng tay	Bước tiến mỗi vòng tay quay	mm	(x1) 0.1, (x5) 0.5, (x10) 1.0
		Bước tiến mỗi vạch chia tay quay	mm	(x1) 0.001, (x5) 0.005, (x10) 0.01
	Bước tiến đứng tự động	Bước tiến mài thô mỗi chu kỳ	mm	0.001~0.03
		Bước tiến mài tinh mỗi chu kỳ	mm	0.001~0.03
	Số lần mài		times	0~10
	Tốc độ chạy nhanh trục đứng		mm/p	300
Động cơ	Công suất trục chính mang đá		kW	7.5
	Công suất động cơ bơm thủy lực		kW	2.2			3.7
	Công suất động cơ dịch chuyển đứng		kW	0.4
	Công suất động cơ dịch chuyển phương ngang		kW	0.15
Kích thước máy (RxDxC)		Kích thước phủ sàn	mm	3670×3040×2070	3670×3140×2070	3670×3250×2070	4820×3040×2070	4820×3140×2070	4820×3250×2070
		Kích thước đóng kiện	mm	3670×2380×2025			4820×2380×2025 (3680x2380x2025)
Diện tích sàn yêu cầu (Rộng × Dài)			mm	4820×3040	4820×3140	4820×3250	4820×3040	4820×3140	4820×3250
Khối lượng tịnh của máy			kg	6000	6300	6600	7200	7500	7800
Công suất điện yêu cầu (không bao gồm phụ kiện)			kVA	19.0			21.5
Công suất điện yêu cầu (gói tiêu chuẩn)			kVA	21.0			6020×31+H3140
Màu sơn				Thân máy dùng màu Munsell N-9, tấm chắn bắn bằng thép không gỉ

Thông số kỹ thuật			Đơn vị	JK-155ATD	JK-156ATD	JK-157ATD	JK-205ATD	JK-206ATD	JK-207ATD
Kích thước bàn máy (Dài × Rộng)			mm	1550×500	1550×600	1550×700	2050×500	2050×600	2050×700
Hành trình lớn nhất của bàn (Dọc x Ngang)			mm	1700×560	1700×660	1700×760	2200×560	2200×660	2200×760
Khoảng cách từ mặt bàn đến đá mài			mm	600
Kích thước đá mài (ĐK ngoài × R × ĐK lỗ)			mm	405×50×127(Φ510×38×127: lựa chọn)
Tốc độ trục chính (biến tần)			v/p	0〜1800
Kích thước bàn từ (D × R × C)			mm	1500×500	1500×500	1500×700	2000×500	2000×600	2000×700
Trọng lượng vật mài lớn nhất (bao gồm bàn từ)			kg	1200	1200	1400	1500	1700	1700
Trọng lượng vật mài lớn nhất (không bao gồm bàn từ)				770	890	790	930	1020	880
Tốc độ dịch chuyển bàn theo phương dọc (thủy lực)			m/p	5~25
Bước tiến ngang	Bước tiến ngang bằng tay	Bước tiến mỗi vòng tay quay	mm	5.0
		Bước tiến mỗi vạch chia tay quay	mm	0.02
	Bước tiến ngang tự động	Bước tiến theo mỗi chu kỳ	mm	0.1~20
		Tốc độ bước tiến liên tục	mm/p	1100 (60Hz) 900 (50Hz)
	Tốc độ chạy nhanh trục ngang		mm/p	1100 (60Hz) 900 (50Hz)
Bước tiến đứng	Bước tiến đứng bằng tay	Bước tiến mỗi vòng tay quay	mm	(x1) 0.1, (x5) 0.5, (x10) 1.0
		Bước tiến mỗi vạch chia tay quay	mm	(x1) 0.001, (x5) 0.005, (x10) 0.01
	Bước tiến đứng tự động	Bước tiến mài thô mỗi chu kỳ	mm	0.001~0.03
		Bước tiến mài tinh mỗi chu kỳ	mm	0.001~0.03
	Số lần mài		times	0~10
	Tốc độ chạy nhanh trục đứng		mm/p	300
Động cơ	Công suất trục chính mang đá		kW	7.5
	Công suất động cơ bơm thủy lực		kW	3.7
	Công suất động cơ dịch chuyển đứng		kW	0.4
	Công suất động cơ dịch chuyển phương ngang		kW	0.15
Kích thước máy (RxDxC)		Kích thước phủ sàn	mm	4820×3040×2070	4820×3140×2070	4820×3250×2070	6020×3040×2070	6020×3140×2070	6020×3250×2070
		Kích thước đóng kiện	mm	4820×2380×2025 (3680x2380x2025)			6000×3250×2025 (4680x2380x2025)
Diện tích sàn yêu cầu (Rộng × Dài)			mm	4820×3040	4820×3140	4820×3250	6020×3040	6020×3140	6020×3250
Khối lượng tịnh của máy			kg	7200	7500	7800	8400	8700	9000
Công suất điện yêu cầu (không bao gồm phụ kiện)			kVA	21.5
Công suất điện yêu cầu (gói tiêu chuẩn)			kVA	6020×31+H3140
Màu sơn				Thân máy dùng màu Munsell N-9, tấm chắn bắn bằng thép không gỉ
