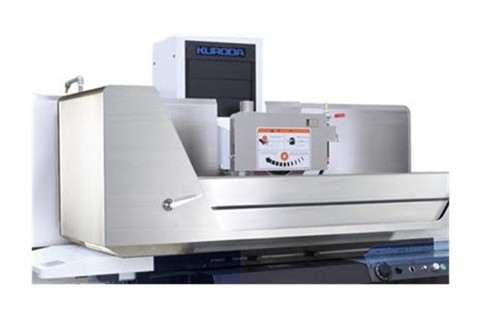

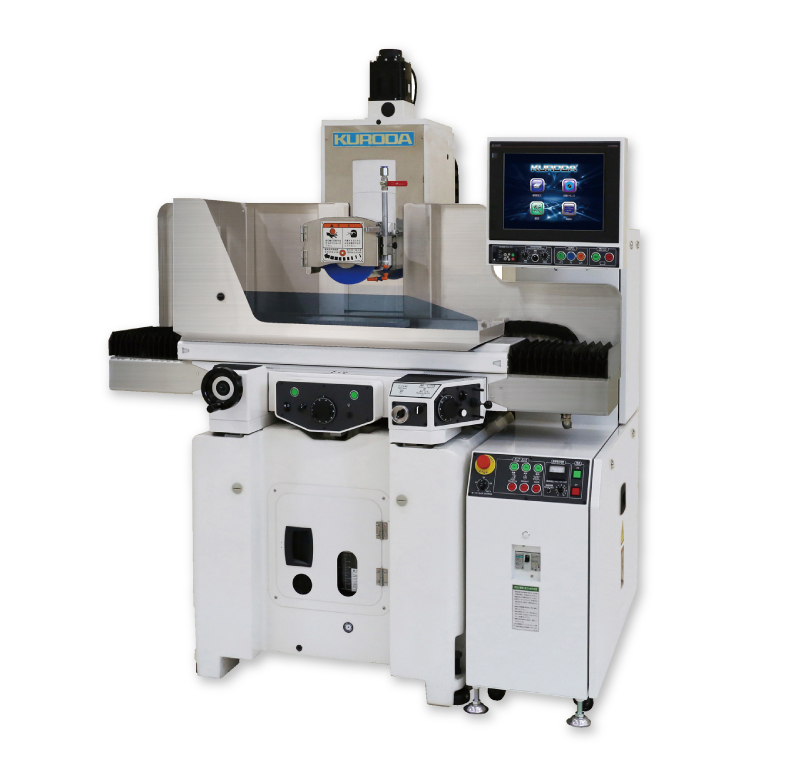

Tính năng nổi bật của máy mài phẳng Kuroda dòng GS-30 và GS-45
Vận hành dễ dàng
- Máy hỗ trợ cả chế độ vận hành cơ bản lẫn tự động hoàn toàn, phù hợp với nhiều trình độ vận hành khác nhau.
- Bố trí tay cầm và công tắc được thiết kế tối ưu giúp thao tác mài trở nên thuận tiện và chính xác hơn.
- Giao diện màn hình điều khiển trực quan giúp người vận hành dễ quan sát và thao tác nhanh chóng.
Tiết kiệm năng lượng – Tiết kiệm không gian
- Độ ổn định cao trong thời gian dài nhờ hệ thống bôi trơn tập trung (sole collective lubricate oil device).
- Tiêu thụ dầu thấp hơn so với các máy mài phẳng thông thường nhờ tối ưu hệ thống bôi trơn và thủy lực → giảm chi phí vận hành.
- Việc giảm tiêu hao dầu cũng giúp giảm tác động lên môi trường.
Đa dạng kiểu mài – Hỗ trợ tùy chỉnh theo nhu cầu
- Hỗ trợ nhiều dạng mài: mài rãnh, mài dạng chữ L, mài bậc, mài R, mài côn…
- Có thể lựa chọn thêm phần mềm hỗ trợ các dạng mài phức tạp như: phẳng – rộng – R – côn.
- Tùy chọn hệ thống đo kiểm ngay trên máy và bọt khí siêu mịn (ultra fine bubble) giúp nâng cao hiệu suất và giảm sức lao động.
Tính năng nâng cao (tùy chọn) máy mài phẳng Kuroda GS-30 và GS-45
Hệ thống tạo bọt siêu mịn (Ultra Fine Bubble) (tùy chọn)
Hệ thống tạo bọt siêu mịn (nano bubble) trong dung dịch tưới nguội có thể cải thiện đáng kể hiệu suất gia công mài:
- Rút ngắn thời gian gia công: Hiệu suất mài tăng lên 7,5 lần trong thử nghiệm
- Kéo dài tuổi thọ đá mài: Giảm mòn đá, cải thiện khả năng cắt
- Ngăn ngừa cháy bề mặt: Nhờ khả năng thẩm thấu tốt của bọt nano vào vùng tiếp xúc đá – phôi
Hệ thống đo lường trên máy (tùy chọn)
Hệ thống đo lường tích hợp trên máy giúp:
- Tự động đo kích thước sau mỗi chu kỳ mài
- Giảm tối đa thao tác thủ công của người vận hành
- Bảo đảm độ chính xác ổn định và tái lập
- Rút ngắn đáng kể thời gian sản xuất
Với hệ thống đo lường này cho phép máy tự động hóa toàn bộ quy trình từ gia công đến kiểm tra kích thước, giúp đảm bảo độ chính xác ổn định mà không phụ thuộc vào tay nghề người vận hành.
Basic: đo độ phẳng
GS-SmartTouch: đo độ phẳng và đo theo từng cấp bước (flatness + step)

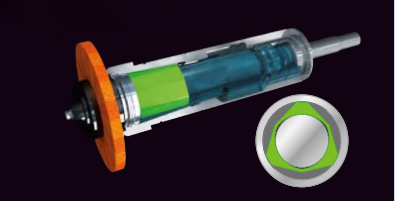

Cấu trúc trục chính kiểu thủy động lực học (tùy chọn)
Cấu trúc trục chính kiểu thủy động lực học của KURODA là giải pháp tối ưu dành cho những ứng dụng yêu cầu độ nhẵn bề mặt cao và hiệu suất mài vượt trội. Hiện tượng rung giảm mạnh giúp đá mài làm việc hiệu quả hơn, tốc độ bóc tách vật liệu tốt hơn và tiết kiệm thời gian gia công.
Nhờ hệ thống dầu trục chính mới phát triển, sự giãn nở của trục được giảm thiểu. Ngoài ra, nhờ tăng độ cứng vững nên có thể thực hiện gia công độ chính xác cao.

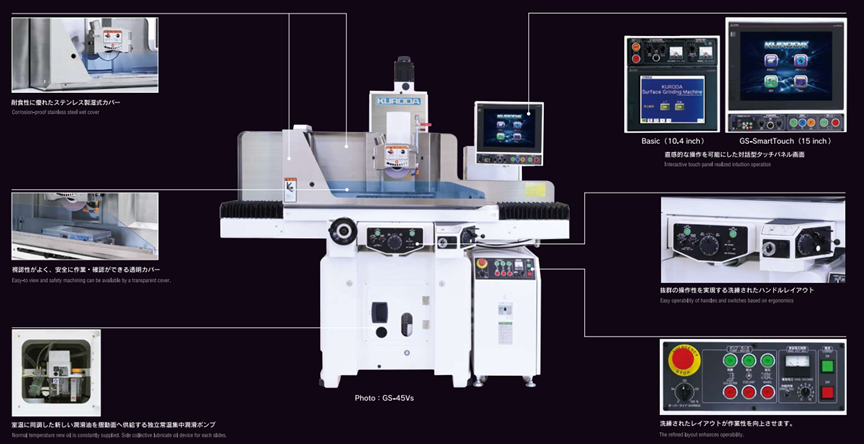

Kết cấu máy mài phẳng Kuroda dòng GS-30 và GS-45

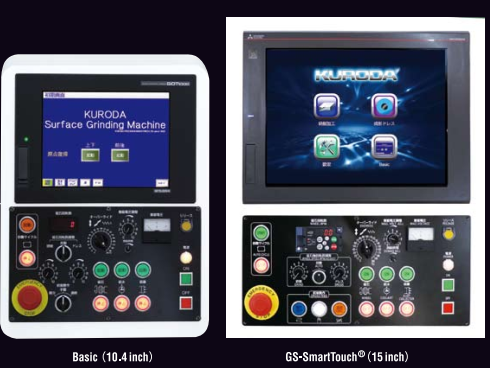

Màn hình điều khiển và bố trí thao tác
Bảng điều khiển được thiết kế để dễ nhìn và dễ thao tác. Bố trí tay xoay xung, bộ điều khiển chạy dọc, bộ điều khiển mâm từ… được đặt trong tầm quan sát phôi để thao tác an toàn. Thiết kế bảng điều khiển giúp giảm tải cho người vận hành trong công việc mài tinh chỉnh.
Máy trang bị hai tùy chọn bảng điều khiển:
- Bảng điều khiển Basic (10.4 inch): Bảng điều khiển chính tối ưu hóa thao tác trực quan với bảng điều khiển cảm ứng màu. Thiết kế đơn giản và dễ vận hành.
- Bảng điều khiển GS-SmartTouch (15 inch): Bảng điều khiển cảm ứng màu tương tác hỗ trợ thao tác trực quan. Màn hình LCD màu, thiết kế đơn giản và đẹp mắt.

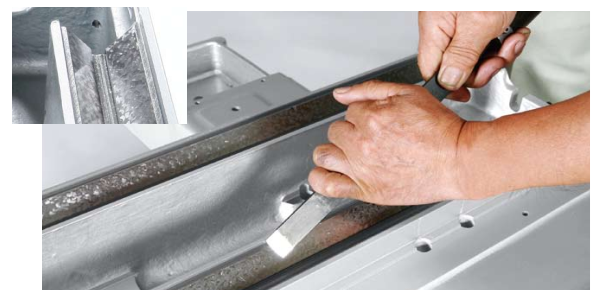

Cơ cấu bước tiến dọc bàn máy (Table Longitudinal Feed)
Trong dòng máy mài phẳng chính xác KURODA (phiên bản GS-30 và GS-45 series), cơ cấu bước tiến dọc bàn máy là một trong những yếu tố quan trọng nhất quyết định độ chính xác gia công và độ bóng bề mặt của sản phẩm.
- Băng trượt V–V cạo rà thủ công: Chế tác từ tay nghề bậc thầy: Bề mặt băng trượt đôi dạng V–V được cạo rà thủ công tỉ mỉ bởi các nghệ nhân Nhật Bản. Đây chính là minh chứng khẳng định chất lượng và độ chuẩn xác cơ khí cấp độ cao. Lớp rãnh chứa dầu nhỏ li ti từ kỹ thuật cạo rà giúp triệt tiêu hiện tượng dính trượt, giảm ma sát, duy trì độ thẳng chính xác tuyệt đối và kéo dài tuổi thọ băng máy.
- Cơ cấu ly hợp chuyển đổi linh hoạt: Trang bị công tắc ly hợp điện từ (áp dụng cho dòng Series 30/45H) giúp chuyển đổi thao tác thủ công một cách nhẹ nhàng. ử dụng hệ thống ly hợp cơ khí (áp dụng cho dòng Series 45M) bền bỉ. Cả hai thiết kế đều giúp tối ưu vị trí tay quay, mang lại sự thoải mái, thuận tiện và giảm mệt mỏi cho người vận hành trong ca làm việc dài.
- Hệ thống chống bụi bảo vệ độ chính xác tuyệt đối: Bề mặt rãnh trượt được bố trí cao hơn bề mặt yên máy (Saddle surface), giúp ngăn phoi mài và dung dịch làm mát đọng lại trên bề mặt dẫn hướng. Bổ sung thêm tấm chắn bụi chuyên dụng phía trước nhằm bảo vệ tối đa hệ thống cơ khí khỏi mạt kim loại, giữ cho máy luôn hoạt động ổn định ở độ chính xác micron.
Cơ cấu bước tiến ngang (Cross Feed)
Cơ cấu bước tiến ngang trên máy mài phẳng KURODA mang lại khả năng định vị chuẩn xác ở cấp độ "Nano", giúp thực hiện các công đoạn mài siêu tinh đòi hỏi độ chính xác tuyệt đối.
Trục vít me bi chính xác & Băng dẫn hướng tuyến tính:
- Khả năng dịch chuyển siêu nhỏ 0.1 µm: Khi kết hợp trục vít me bi chính xác cao và băng trượt tuyến tính mang lại độ cứng vững cùng phản hồi bám đuổi (tracking) cực tốt. Cấu trúc này giúp máy thực hiện bước tiến 0.1 µm một cách trơn tru mà ít dòng máy băng trượt ma sát phẳng truyền thống khó đạt được.
- Trục vít me bi KURODA cấp chính xác JIS C1: Máy sử dụng trục vít me bi do chính KURODA chế tạo đạt cấp chính xác JIS C1.
- Truyền động Servo trực tiếp triệt tiêu độ rơ: Trên các dòng máy tự động hoàn toàn, động cơ Servo được kết nối trực tiếp với vít me bi không qua trung gian, điều khiển qua tay quay phát xung.
Trang bị thước quang kỹ thuật số & Hệ thống phản hồi vòng kín
- Thước quang kỹ thuật số 0.1 µm: Trang bị tiêu chuẩn hệ thống thước quang đo trục ngang với độ phân giải 0.1 µm trên các model dòng MR, ML, HR và HL.
- Tự động phản hồi vị trí: Tính năng phản hồi thước quang được tích hợp làm cấu hình tiêu chuẩn trên các dòng máy 30Vs và 45Vs, giúp triệt tiêu hoàn toàn sai số truyền động cơ khí và đảm bảo độ chính xác vị trí tuyệt đối.
Kết cấu độ cứng cao
Thân máy mài phẳng KURODA GS-30 và GS-45 được thiết kế để tối ưu hóa khả năng chịu lực, hấp thụ rung động và đảm bảo độ chính xác gia công ổn định lâu dài:
- Trọng lượng bệ máy đúc: Trọng lượng phần thân đúc đạt 1,500 kg, tăng gấp 1.5 lần so với thế hệ máy trước đó. Nhằm duy trì độ chính xác khắt khe trong quá trình làm việc, độ cứng vững của cột máy (Column) và bệ máy (Bed) được đặt lên hàng đầu.
- Kết cấu gân tổ ong và hạ thấp trọng tâm: Hệ thống gân gia cường được bố trí khoa học kết hợp cấu trúc tổ ong (Honeycomb-ribbed structure) tối ưu, mang lại khả năng chống uốn và chống xoắn vượt trội. Kết cấu đúc được hạ thấp trọng tâm để gia tăng tối đa độ ổn định và triệt tiêu rung chấn khi mài ăn dao nặng.
- Nhân đôi diện tích tiếp xúc: Bề mặt tiếp xúc gá lắp giữa cột máy và bệ máy được thiết kế mở rộng gấp 2 lần so với model tiền nhiệm, giúp củng cố toàn diện độ cứng vững tổng thể của toàn bộ khung máy.
- Thiết kế đối xứng chống biến dạng nhiệt: Cấu trúc đúc được thiết kế dạng đối xứng hoàn hảo (Symmetrical design) kết hợp tính toán luồng không khí lưu thông tự nhiên từ bệ máy lên thân cột, giúp tản nhiệt hiệu quả và triệt tiêu tối đa sự biến dạng nhiệt trong quá trình máy vận hành liên tục

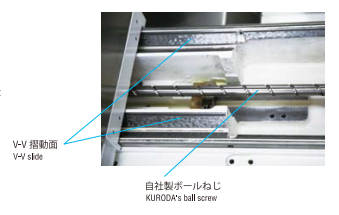

Cơ cấu truyền động bằng Vít me bi bước tiến dọc (dòng V)
Cơ cấu truyền động bước tiến dọc bàn máy bằng trục vít me bi mang lại khả năng vận hành tốc độ cao, độ chính xác định vị tuyệt đối và giảm thiểu tổn hao do ma sát.
- Động cơ AC Servo + Trục vít me bi KURODA chính xác cao: Bước tiến dọc sử dụng hệ thống động cơ AC Servo kết nối trực tiếp với trục vít me bi do chính KURODA sản xuất, giúp giảm thiểu tối đa tổn hao do ma sát (friction loss).
- Tốc độ di chuyển nhanh tối đa 40m/phút: Hệ thống cho phép thực hiện bước tiến dọc vừa chính xác vừa siêu tốc với tốc độ đạt tới 40m/phút.
- Trực quan hóa tốc độ & Giảm tải cho người vận hành: Tốc độ di chuyển của tay quay/màn hình được hiển thị trực quan trên bảng điều khiển cảm ứng (touch panel), thao tác điều khiển nhẹ nhàng giúp giảm đáng kể sự mệt mỏi cho kỹ thuật viên.
- Tự do thiết lập lượng dịch chuyển : Cho phép người vận hành tùy chỉnh tự do lượng di chuyển của bàn máy trên 1 vòng quay tay quay (handwheel) sao cho phù hợp nhất với thói quen thao tác hoặc yêu cầu kỹ thuật của từng bài toán gia công/mài cụ thể.

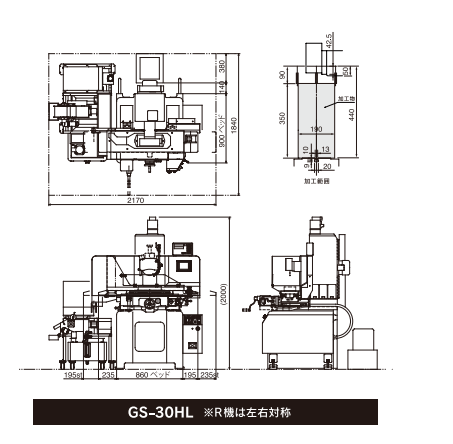

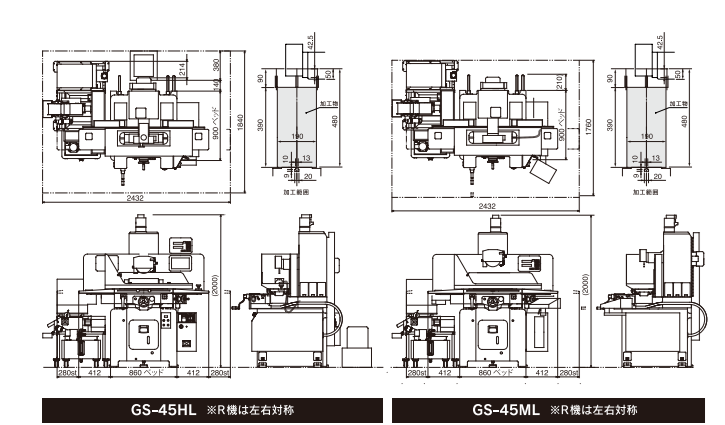

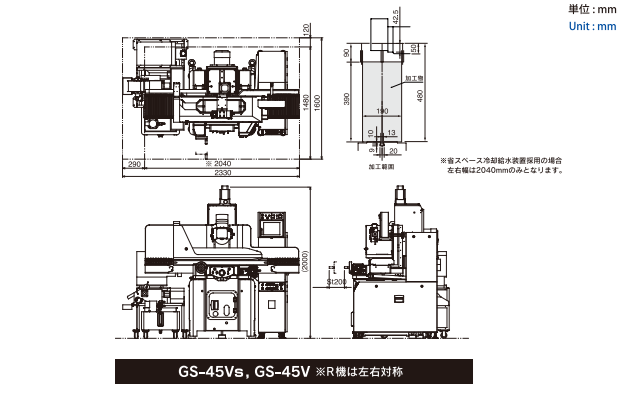

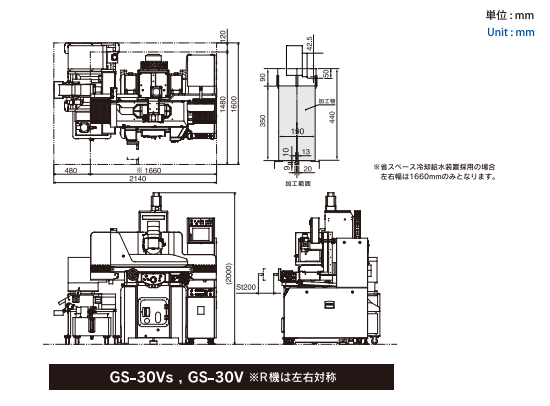

Bản vẽ kích thước máy mài phẳng Kuroda GS-30 và GS-45
Thông số kỹ thuật mày mài phẳng Kuroda GS-30 và GS-45
| Thông số kỹ thuật | Đơn vị | GS-30 HL/HR | GS-30 V/VR | GS-30 Vs/VRs | GS-45 ML/MR | GS-45 HL/HR | GS-45 V/VR | GS-45 Vs/VRs | ||
| Khả năng làm việc | Kích thước bàn máy (Dài × Rộng) | mm | 350×150 | 500×150 | ||||||
| Hành trình lớn nhất của bàn (Dọc x Ngang) | mm | 430×200 | 580×200 | |||||||
| Khoảng cách từ mặt bàn đến đá mài | mm | 40–350 | 40～390 | |||||||
| Kích thước mâm từ tiêu chuẩn (DxRxC) | Loại phẳng | mm | 300×150×50 | 300×150×70 | 450×150×70 | |||||
| Loại nghiêng | mm | 250×100×136 (tùy chọn) | 380×110×125 | |||||||
| Tải trọng phôi tối đa (bao gồm mâm từ) | kg | 50 | 70 | |||||||
| Bàn máy | Rãnh T (Số lượng × kích thước) | mm×n | — | 13×1 | 13×1 | |||||
| Tốc độ dịch chuyển phương dọc (thủy lực) | m/min | 1–25 | 1–40 | — | 1～25 | 1～40 | ||||
| Dịch chuyển dọc/một vòng tay quay | mm | 90 | 1-100 (tùy chọn) | 90 | 1～100 (tùy chọn) | |||||
| Bước tiến ngang | Bước tiến ngang bằng tay | Bước tiến mỗi vòng tay quay | mm | 5.0 | 0.01 / 0.1 / 1.0 / 5.0 | 5 | 0.01 / 0.1 / 1.0 / 5.0 | |||
| Bước tiến mỗi vạch chia tay quay | mm | 0.02 | 0.0001 / 0.001 / 0.01 / 0.05 | 0.02 | 0.0001 / 0.001 / 0.01 / 0.05 | |||||
| Bước tiến mỗi vòng vi chỉnh (micro-feed) | mm | 1.0 (tùy chọn) | 0.01 | 1.0 (tùy chọn) | 0.01 | |||||
| Bước tiến mỗi vạch chia vi chỉnh (micro-feed) | mm | 0.005 (tùy chọn) | 0.0001 | 0.005 (tùy chọn) | 0.0001 | |||||
| Bước tiến ngang tự động | Bước tiến theo mỗi chu kỳ | mm | — | 0.1～50 (tùy chọn) | — | 0.1～50 (tùy chọn) | ||||
| Tốc độ bước tiến liên tục | mm/min | — | 1～1000 | — | 1～1000 | |||||
| Tốc độ chạy nhanh | mm/min | — | 50～1000 | — | 50～1000 | |||||
| Hiển thị vị trí | — | Bộ đếm thước | Màn hình hiển thị | Chế độ phản hồi thước chuẩn | Bộ đếm thước | Màn hình hiển thị | Phản hồi thước chuẩn | |||
| Bước tiến đứng | Bước tiến đứng bằng tay | Bước tiến mỗi vòng tay quay | mm | 0.01 / 0.1 / 1.0 | 0.01 / 0.1 / 1.0 | |||||
| Bước tiến mỗi vạch chia tay quay | mm | 0.0001 / 0.001 / 0.01 | 0.0001 / 0.001 / 0.01 | |||||||
| Bước tiến đứng tự động | Bước tiến mài thô mỗi chu kỳ | mm | 0.0001～0.03 | 0.0001～tùy chọn | — | 0.0001～0.03 | 0.0001～(tùy chọn) | |||
| Bước tiến mài tinh mỗi chu kỳ | mm | 0.0001～0.03 | 0.0001～tùy chọn | — | 0.0001～0.03 | 0.001～0.03 | 0.0001～(tùy chọn) | |||
| Số lần mài | — | 0～ 10 | 0～ 50 | — | 0～10 | 0～50 | ||||
| Tốc độ chạy nhanh trục đứng | mm/min | 500 | 500 | |||||||
| Hiển thị vị trí | — | Màn hình hiển thị | Phản hồi thước đo | Bộ đếm thước đo | Màn hình hiển thị | Phản hồi thước đo | ||||
| Màn hình điều khiển | — | Đơn sắc | Bản Basic | GS-SmartTouch | — | Đơn sắc | Bản Basic | GS-SmartTouch | ||
| Đá mài | Kích thước đá mài (ĐK ngoài × Bề rộng × ĐK lỗ) | mm | φ180 (MAX205) × φ6～25 × 31.75 | Φ180 (MAX205) × 6~25 × 31.75 | ||||||
| Tốc độ quay đá mài (điều khiển biến tần) | rpm | Trục bi: 0～3600 / Trục kim loại: 1000～3600 | Trục bi: 0～3600 / Trục kim loại: 1000～3600 | |||||||
| Cài đặt tốc độ quay | — | Cài đặt trục mài & trục sửa đá | Cài đặt trục mài & trục sửa đá | |||||||
| Động cơ | Công suất trục chính mang đá | kW | 2.2–4P | 2.2–4P | ||||||
| Công suất động cơ bơm thủy lực | kW | 0.75-4P | 2.2 AC servo motor | — | 0.75–4P (thủy lực) | 2.2 AC servo motor | ||||
| Công suất động cơ dịch chuyển đứng | kW | 0.75 | 1 | 0.75 | 1 | |||||
| Công suất động cơ dịch chuyển phương ngang | kW | — | 0.4 | — | 0.4 | |||||
| Kích thước máy (RxDxC) | mm | 1400×1380×1950 | 1660×1280×1950 | 1690 × 1380 × 1950 | 2040 × 1280 × 1950 | |||||
| Diện tích sàn yêu cầu (Rộng × Dài) | mm | 1720×1840 | 1660×1840 | 2250 × 1840 | 2040 × 1480 | |||||
| Khối lượng tịnh của máy | kg | 1300 | 1350 | 1500 | 1600 | |||||
| Công suất điện yêu cầu (không bao gồm phụ kiện) | kVA | 7 | 10.6 | 5.5 | 7 | 10.6 | ||||
| Màu sơn | — | Thân máy: N-9 (màu trắng), tấm chắn bắn bằng thép không gỉ | ||||||||
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện | Số lượng |
| 1 | Bàn từ (Magnetic chuck) | 1 |
| 2 | Dầu thủy lực (dùng ban đầu) | 1 |
| 3 | Dầu bôi trơn bề mặt trượt (dùng ban đầu) | 1 |
| 4 | Bích đá mài | 1 |
| 5 | Đá mài | 1 |
| 6 | Bộ dụng cụ tiêu chuẩn | 1 |
| 7 | Đầu sửa đá kim cương 1/2 ct | 1 |
| 8 | Giá giữ đầu sửa đá kim cương | 1 |
| 9 | Biến tần trục chính | 1 |
| 10 | Bộ điều khiển bàn từ | 1 |
| 11 | Màn hình hiển thị kỹ thuật số trục dọc & ngang | 1 |
| 12 | Khối kê cân bằng máy | 1 |
| 13 | Sách hướng dẫn sử dụng | 1 |
| 14 | Dây nguồn (5m) | 1 |
| 15 | Phần mềm mài bước chia đều | 1 |
| 16 | Phần mềm mài thẳng / mài bậc | 1 |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn | Dòng máy tương thích |
| 1 | Bộ hút bụi | Tất cả máy |
| 2 | Bộ thu sương dầu | Tất cả máy |
| 3 | Thiết bị làm mát | Tất cả máy |
| 4 | Thiết bị làm mát (có bộ lọc giấy thủ công) | Tất cả máy |
| 5 | Thiết bị làm mát (40 L/phút, có bộ tách từ + lọc giấy thủ công) | Tất cả máy |
| 6 | Thiết bị làm mát kiểu Slim-type (có lọc giấy thủ công) | Tất cả máy |
| 7 | Bộ hút bụi + làm mát (40 L/phút, có tách từ + lọc giấy thủ công) | Tất cả máy |
| 8 | Bộ hút bụi + làm mát (có lọc giấy thủ công) | Tất cả máy |
| 9 | Thiết bị làm mát (phiên bản tiêu chuẩn) | Tất cả máy |
| 10 | Bích đá dự phòng | ー |
| 11 | Bích đá có thước | ー |
| 12 | Tay quay đá | Tất cả máy |
| 13 | Bộ cân bằng đá | Tất cả máy |
| 14 | Bộ cân bằng đá tự động | Tất cả máy |
| 15 | Thiết bị sửa đá tự động trên bàn – Basic | V, Vs |
| 16 | Thiết bị sửa đá 3 điểm GS-SmartTouch | Vs |
| 17 | Thiết bị sửa đá ngoài | ー |
| 18 | Đèn LED làm việc | Tất cả máy |
| 19 | Đèn chiếu phía sau đá | Tất cả máy |
| 20 | Mâm từ vi cấp (Micropitch permanent chuck) | Tất cả máy |
| 21 | Mâm từ vĩnh cửu | 30H |
| 22 | Mâm từ điện | Tất cả máy |
| 23 | Mâm từ làm mát dầu/nước | Tất cả máy |
| 24 | Mâm từ kèm thanh sin | 45M, H, 45V, Vs |
| 25 | Bộ cấp nguồn trục chính | Tất cả máy |
| 26 | Bộ điều khiển nhiệt dầu thủy lực | Tất cả máy |
| 27 | Bộ điều khiển nhiệt chất làm mát | Tất cả máy |
| 28 | Bộ lọc kim loại trục chính | Tất cả máy |
| 29 | Thiết bị thổi gió trục chính | Tất cả máy |
| 30 | Thước trục đứng & ngang | V |
| 31 | Đặc tính mài ăn sâu | V, Vs |
| 32 | Tấm chắn bắn toàn bộ | 30V, Vs, 45M, 45H, 45V, Vs |
| 33 | Trụ nâng cao 80mm | Tất cả máy |
| 34 | Hệ thống đo trên máy | V, Vs |
| 35 | Bọt siêu mịn | Tất cả máy |
| 36 | Bọt siêu nhỏ | Tất cả máy |
| 37 | Bộ lưu điều kiện gia công | V |
| 38 | Khóa liên động mâm từ | Tất cả máy |
| 39 | Tự động tắt máy sau gia công | Tất cả máy |
| 40 | Tự động dừng khi vượt tải ngang | Tất cả máy |
| 41 | Bộ mài thẳng 3 bước | Tất cả máy |
| 42 | Bộ mài độ sâu khác nhau | Tất cả máy |
| 43 | Bộ điều khiển chu kỳ nâng đá | Tất cả máy |
| 44 | Cột đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | V, Vs |
| 45 | Đầu vòi nước loại dài (Long nozzle) | H |
| 46 | Tay quay dịch chuyển theo phương dọc | M, H |
| 47 | Tay quay kiểu công nghiệp | T |
| 48 | Hệ thống khí áp cao | T |
| 49 | Đầu dò tiếp xúc | Tất cả máy |
| 50 | Màn hình tiếng Anh – tiếng Trung | T |
| 51 | Đồ gá GS | Tất cả máy |
| 52 | Bộ dụng cụ GS | Tất cả máy |
