Tính năng nổi bật của máy mài phẳng Kuroda dòng GSR-600
Dòng máy mài phẳng Kuroda GSR-600 thuộc Kuroda Precision Industries Ltd. (Nhật Bản) – thương hiệunh tiếng toàn cầu về thiết bị đo lường và máy công cụ chính xác. GSR-600 được phát triển nhằm đáp ứng những tiêu chuẩn khắt khe nhất trong chế tạo khuôn mẫu, đồ gá và gia công linh kiện chính xác cao.

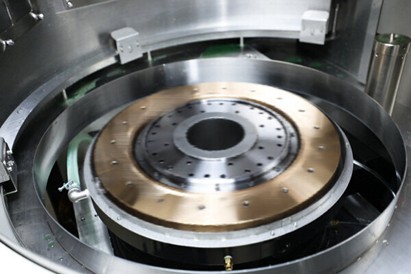

Bàn xoay thủy tĩnh độc quyền – độ phẳng tối đa
- Bàn xoay sử dụng ổ thủy tĩnh kết hợp với ổ bi góc lớn — đảm bảo độ cứng cao và khả năng giảm chấn tốt.
- Bàn có đường kính φ630 mm — độ chính xác quay cao, sai số run mặt và độ đồng tâm cực thấp — đảm bảo mài phẳng ổn định, chất lượng cao.
Gia công bề mặt phẳng và gia công nghiêng độ chính xác cao
- Gia công bề mặt phẳng (Flat surface machining): Máy có khả năng gia công bề mặt phẳng với độ chính xác rất cao, bao gồm cả vật liệu giòn như gốm sứ, cũng như gia công bề mặt dạng đối với các vật liệu khó mài. Đây là thế mạnh đặc trưng của bàn xoay thủy tĩnh trên GSR-600.
- Gia công nghiêng (Taper machining): Góc nghiêng có thể được thiết lập dễ dàng trong phạm vi ±5° ngay trên màn hình điều khiển. Điều này giúp máy xử lý được nhiều dạng biên dạng yêu cầu: góc nghiêng, vát, bavia hoặc taper theo đường kính.
Các ví dụ gia công

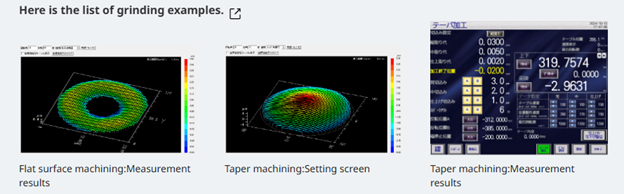

Gia công bề mặt phẳng - Kết quả đo lường: Hình ảnh 3D thể hiện độ phẳng sau khi mài trên vật liệu giòn, cho thấy độ đồng đều cao, độ nhấp nhô bề mặt nhỏ và tâm phẳng chuẩn.
Gia công nghiêng - Màn hình cài đặt: Màn hình cài đặt taper cho phép nhập:
- Góc nghiêng
- Hướng nghiêng
- Độ sâu mài
- Tọa độ bù
→ Giao diện trực quan giúp điều chỉnh taper nhanh và chính xác.
Gia công taper - Kết quả đo lường: Hình kết quả thể hiện biên dạng nghiêng đạt chính xác theo giá trị đặt trước, sai số rất thấp nhờ hệ thống servo và vít me bi độ chính xác cao của Kuroda.
Vận hành thân thiện, thao tác dễ dàng, nâng cao hiệu suất
Dòng máy mài phẳng Kuroda model GSR-600 đã loại bỏ cơ cấu nghiêng bàn xoay cổ điển giúp giữ chiều cao bàn tối ưu - thuận tiện cho thao tác lên xuống, lắp/phôi, load/unload chi tiết. Bố trí tay nắm và công tắc theo tiêu chí công thái học, giúp giảm mệt mỏi cho người vận hành, dễ kiểm tra quá trình gia công.

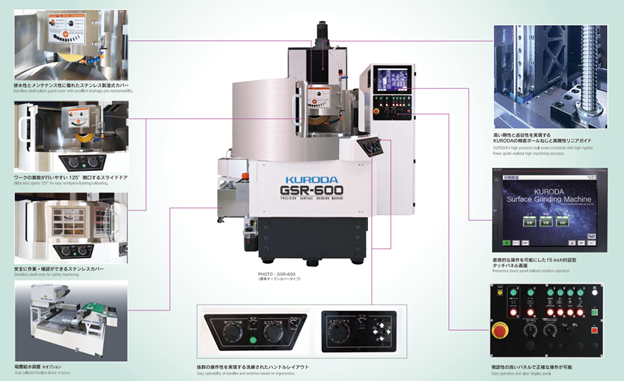

Kết cấu máy mài phẳng Kuroda dòng GSR-600
- Tấm chắn bắn bằng thép không gỉ với khả năng thoát nước và bảo trì vượt trội
- Cửa trượt mở 125° giúp thao tác lắp/phôi dễ dàng
- Tấm chắn bằng thép không gỉ cho phép thao tác và quan sát an toàn
- Thiết bị hút bụi & cấp nước làm mát (tùy chọn)
- Bố trí tay nắm tinh chỉnh mang lại khả năng vận hành vượt trội
- Vít me bi chính xác cao của Kuroda kết hợp với ray dẫn hướng tuyến tính độ cứng cao giúp đạt độ chính xác gia công vượt trội
- Màn hình cảm ứng GS SmartTouch 15 inch cho phép thao tác trực quan
- Bảng điều khiển có khả năng hiển thị tốt, giúp thao tác chính xác
Bản vẽ kích thước máy mài phẳng Kuroda GSR-600
Thông số kỹ thuật máy mài phẳng Kuroda GSR-600
| Thông số kỹ thuật | mm | GSR-600 | ||
| Khả năng làm việc | Kích thước bàn máy (bao gồm mâm từ điện) (Đường kính ngoài + chiều rộng) | mm | Φ630×Φ583 | |
| Hành trình tối đa của bàn (dọc × ngang) | mm | 360×538 *1 | ||
| Khoảng cách từ mặt bàn đến đá mài | mm | -50.5～309.5 | ||
| Kích thước mâm từ tiêu chuẩn (DxRxC) | mm | Φ630×90 | ||
| Khối lượng phôi tối đa (kèm đồ gá, khi lắp mâm từ) | kg | 400（190kg） | ||
| Chiều cao phôi tối đa (dùng đá Φ355) | mm | 250 | ||
| Bàn máy | Độ nghiêng bàn (hiệu chỉnh phần mềm) | độ | ±5 | |
| Tốc độ quay của bàn (điều khiển tốc độ biến thiên) | min⁻¹ | 20～150 | ||
| Bước tiến bàn ngang bằng tay | Bước tiến mỗi vạch chia tay quay | độ | 0/0.01/0.1/1 | |
| Bước tiến mỗi vòng tay quay |
| 100 | ||
| Tốc độ bước tiến ngang tự động | Tốc độ bước tiến tối đa/mỗi vòng tay quay | min⁻¹ | 150 | |
| Tốc độ chạy nhanh (jog) | min⁻¹ | 1～10 | ||
| Bước tiến ngang | Bước tiến ngang bằng tay | Bước tiến mỗi vạch chia tay quay | mm | 0/0.0001/0.001/0.01/0.05 |
| Bước tiến mỗi vòng tay quay |
| 100 | ||
| Bước tiến ngang tự động | Tốc độ bước tiến liên tục | mm/p | 2000 | |
| Tốc độ chạy nhanh | mm/p | 100～2000 | ||
| Bước tiến đứng | Bước tiến đứng bằng tay | Bước tiến mỗi vạch chia tay quay | mm | 0/0.0001/0.001/0.01 |
| Bước tiến mỗi vòng tay quay |
| 100 | ||
| Bước tiến đứng tự động | Bước tiến mài thô | mm | 0.0001～0.1 | |
| Bước tiến mài trung gian | mm | 0.0001～0.1 | ||
| Bước tiến mài tinh | mm | 0.0001～0.03 | ||
| Số lần mài |
| 0～10 | ||
| Tốc độ chạy nhanh trục đứng | mm/p | 50～1000 | ||
| Đá mài | Kích thước đá mài (ĐK ngoài × Bề rộng × ĐK lỗ) | mm | Φ355×38×Φ127 | |
| Tốc độ quay đá mài (điều khiển biến tần) | min⁻¹ | 500～2300 | ||
| Cài đặt tốc độ quay | - |
| ||
| Động cơ | Công suất trục chính mang đá | kW | 7.5 | |
| Công suất bàn xoay | kW | 2.2 | ||
| Công suất động cơ dịch chuyển phương ngang | kW | 2.2 | ||
| Công suất động cơ dịch chuyển đứng | kW | 2.2 | ||
| Kích thước máy (RxDxC) | mm | 2065×2320×2213 | ||
| Diện tích sàn yêu cầu (Rộng × Dài) | mm | 2100×2320 | ||
| Khối lượng tịnh của máy | kg | 5000 | ||
| Công suất điện yêu cầu (không bao gồm phụ kiện) | kVA | 26 | ||
Danh mục phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn |
| 1 | Thiết bị hút bụi / thiết bị làm mát (80 L/min + bộ tách từ tính + bộ cấp giấy lọc thủ công) |
| 2 | Bộ cấp giấy lọc tiêu chuẩn |
| 3 | Bộ điều khiển nhiệt độ dung dịch làm mát |
| 4 | Đá mài (dự phòng) |
| 5 | Giá gá đá có thước |
| 6 | Trục gá đá |
| 7 | Bộ cân bằng đá |
| 8 | Bộ cân bằng tự động |
| 9 | Bộ sửa đá tự động trên bàn |
| 10 | Bộ sửa đá phía trên đá mài |
| 11 | Đèn LED chiếu sáng |
| 12 | Cột đèn tín hiệu 3 màu (Đỏ / Vàng / Xanh) |
| 13 | Tăng công suất động cơ trục chính |
| 14 | Ổ trục chính thủy động lực |
| 15 | Cảm biến phản hồi vị trí trục đứng |
| 16 | Cảm biến phản hồi trục ngang |
| 17 | Cảm biến phản hồi trục đứng & trục ngang |
| 18 | Chụp che toàn bộ bằng SUS (thép không gỉ) |
| 19 | Thiết bị tạo bọt siêu mịn (Ultra Fine Bubble) |
| 20 | Hệ thống đo trên máy |
| 21 | Lưu trữ dữ liệu điều kiện gia công |
| 22 | Khóa chống nhầm mâm từ (Liên động an toàn) |
| 23 | Tự tắt nguồn sau khi hoàn tất gia công |
| 24 | Gia công bậc (chế độ 5 bước) |
| 25 | Chức năng tự động chạm phôi (GS-SmartContact) |
| 26 | Bộ đếm tích hợp (chu kỳ mài, thời gian cấp nguồn…) |
| 27 | Màu sơn đặc biệt |
| 28 | Màn hình hiển thị tiếng Anh / Trung / Việt |
| 29 | Bộ đồ gá GS |
