Tính năng nổi bật của máy mài phẳng Kuroda dòng GS-BM

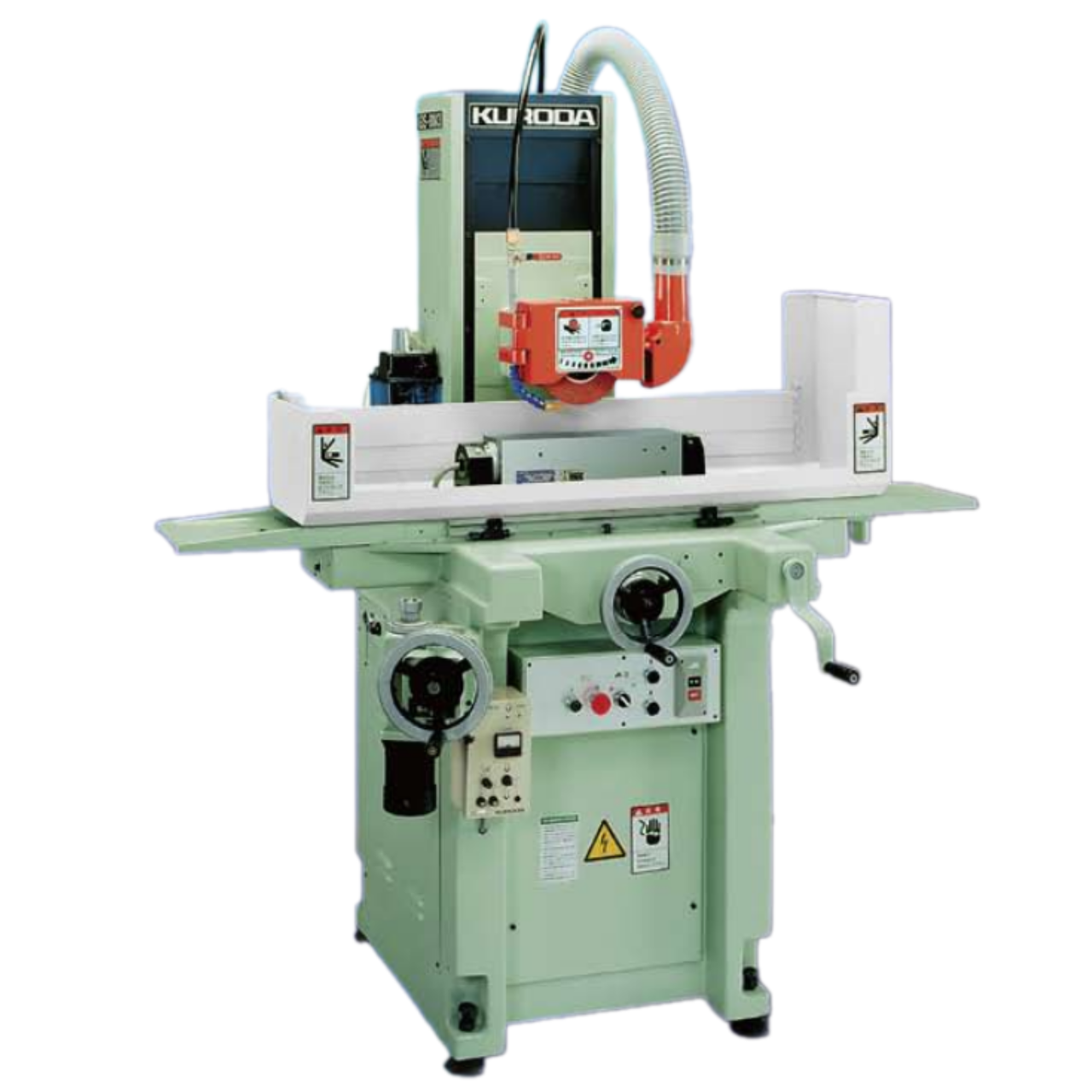

Máy mài phẳng Kuroda dòng GS-BM

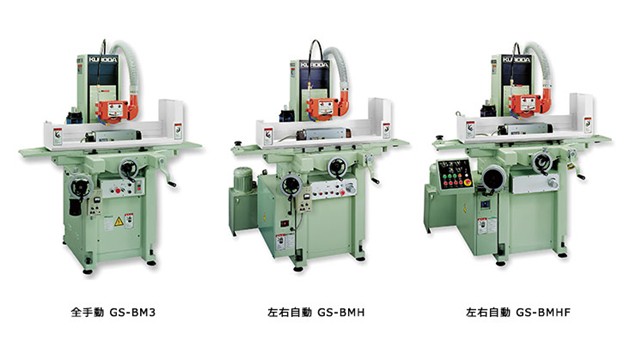

Máy mài phẳng Kuroda dòng GS-BM bao gồm các phiên bản GS-BM3 (thủ công), GS-BMH (bán tự động) và GS-BMHF (tự động hoàn toàn), được thiết kế nhằm đáp ứng nhu cầu gia công bề mặt chính xác từ cơ bản đến chuyên sâu trong ngành khuôn mẫu và cơ khí chính xác. Tất cả các phiên bản trong dòng GS-BM đều thừa hưởng kết cấu cứng vững, độ ổn định cao, độ chính xác lâu dài cùng sự tin cậy đặc trưng của thương hiệu Kuroda – Nhật Bản.

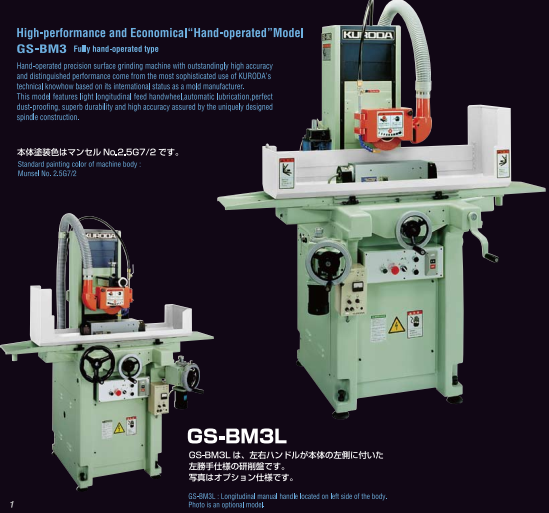

Tính năng của máy mài phẳng Kuroda dòng GS-BM3- Máy mài phẳng thủ công

Trục chính dùng ổ bi, độ ổn định quay vượt trội

Trục chính sử dụng ổ bi chính xác cao kết hợp hệ truyền động dây đai. Tốc độ quay mượt, độ đảo thấp, giúp đạt độ nhẵn bề mặt cao. Giảm rung và tăng độ ổn định trong quá trình mài.

Tay quay vi chỉnh trục đứng – phụ kiện tiêu chuẩn

Điều chỉnh độ sâu mài và lượng chạy dao tinh được thực hiện mượt mà, chính xác. Tay quay điều khiển nâng/hạ trục đứng kết hợp mô-tơ truyền động, mang lại độ nhạy và độ chính xác cao khi thao tác.

Bộ điều chỉnh độ song song tự động bằng từ tính

Hệ thống tự động cân chỉnh độ song song bàn – đá mài sử dụng điều khiển từ tính đặc trưng của Kuroda. Giúp nâng cao hiệu suất vận hành, giảm sai số và đảm bảo độ chính xác cao. Đây là phụ kiện tiêu chuẩn của GS-BM3 và BMHF.

Cơ cấu dẫn hướng trục đứng mới – tăng độ chính xác

Cơ cấu trượt dọc trục đứng được cải tiến hoàn toàn. Hành trình đứng tăng thêm 35 mm so với thế hệ trước. Độ cứng vững cao hơn, giảm rung và cải thiện chất lượng bề mặt.

Hệ thống bôi trơn tự động

Máy được trang bị hệ thống bôi trơn tự động tiêu chuẩn, đảm bảo bôi trơn đầy đủ các mặt trượt dọc, ngang và trục đứng. Giảm nhu cầu bảo trì thủ công, kéo dài tuổi thọ máy.

Bảng điều khiển đơn giản – dễ vận hành

Bảng điều khiển trực quan gồm các công tắc chính:

1. Đèn báo kích từ mâm từ
2. Nút nhấn khởi động trục chính
3. Nút dừng trục chính
4. Công tắc ON/OFF làm mát – hút bụi
5. Nút nâng/hạ đá mài
6. Nút nguồn tổng

Dễ sử dụng, phù hợp với mọi thao tác vận hành thủ công.

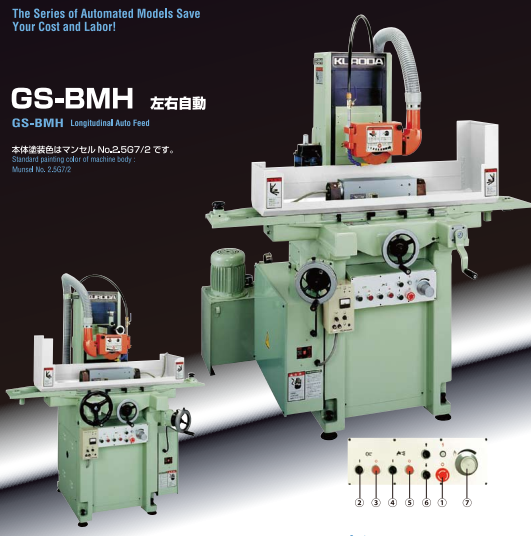

Tính năng của máy mài phẳng Kuroda GS-BMH - Máy mài phẳng bán tự động

GS-BMH là dòng máy mài phẳng tự động chạy dọc (trái–phải), giúp giảm sức lao động và tăng hiệu quả vận hành so với bản thủ công GS-BM3.

Đặc điểm nổi bật của dòng GS-BMH:

·         Tự động chạy dọc (left–right auto feed)
Bàn máy có khả năng dịch chuyển trái–phải tự động, giúp thao tác mài nhanh và ổn định hơn.

·         Thiết kế tay quay đặt bên phải thân máy
Tay quay điều khiển được đặt ở vị trí tối ưu, dễ thao tác, phù hợp với chuyển động tay thuận của người vận hành.

·         Bố trí công thái học – giảm tải vận hành
Vị trí điều khiển cho phép quan sát tốt hơn vùng gia công khi chạy tự động.

Bảng điều khiển – Chức năng chính của GS-BMH

1.      Công tắc tắt khẩn cấp

2.      Công tắc chạy tự động trục dọc

3.      Công tắc dừng bàn từ

4.      Công tắc bật/tắt mâm từ

5.      Công tắc nâng/hạ đá

6.      Công tắc tốc độ chạy dọc (Low/High)

7.      Công tắc dừng nhanh

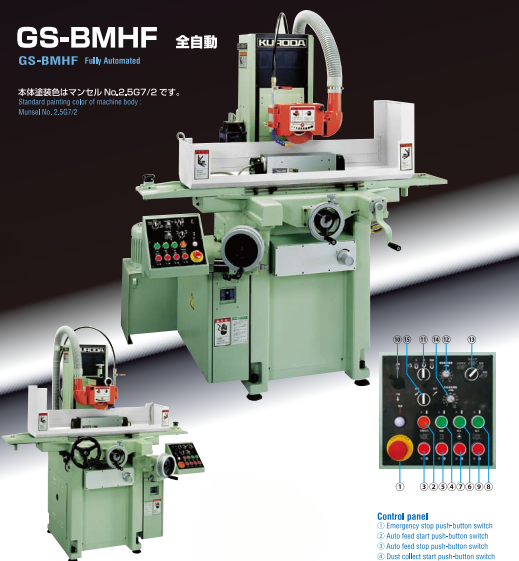

Tính năng của máy mài phẳng Kuroda GS-BMHF - Máy mài phẳng tự động hoàn toàn

GS-BMHF là phiên bản tự động hoàn toàn, nâng cấp toàn diện so với GS-BMH. Dòng máy này hướng tới vận hành năng suất cao, giảm thiểu thao tác thủ công.

Đặc điểm nổi bật của GS-BMHF:

Hoàn toàn tự động (Fully automated)
Bao gồm tự động chạy dọc, tự động bước tiến, tự động sửa đá (tùy chọn)...
Giúp đảm bảo độ ổn định, giảm sai số vận hành và tăng năng suất đáng kể.

Tay quay đặt bên phải thân máy
Thiết kế tương tự GS-BMH, tối ưu thao tác cho người vận hành.

Bảng điều khiển lớn – tích hợp nhiều chức năng hơn
Bảng điều khiển của GS-BMHF có nhiều phím chức năng hơn GS-BMH, cho phép thiết lập nhanh các chế độ mài.

Bảng điều khiển GS-BMHF:

1.      Công tắc tắt khẩn cấp

2.      Công tắc chạy tự động trục dọc

3.      Công tắc bắt đầu sửa đá tự động

4.      Công tắc bật/tắt bàn từ

5.      Công tắc dừng bàn từ

6.      Công tắc chạy bơm thủy lực

7.      Công tắc ON/OFF sửa đá phía trên

8.      Công tắc thay đổi chế độ đá mài

9.      Công tắc nâng/hạ đá

10.  Công tắc ON/OFF bàn chạy dọc

11.  Công tắc dừng nhanh

12.  Công tắc sửa đá bằng tay

13.  Công tắc tốc độ chạy dọc

14.  Công tắc tốc độ chạy ngang nhanh

15.  Công tắc tiến ngang tự động

16.  Công tắc sửa đá phía trước

17.  Núm xoay tốc độ thanh răng ngang

18.  Đèn báo vận hành

Tính năng nâng cao (tùy chọn)

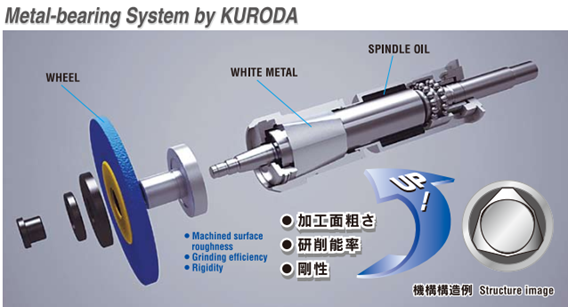

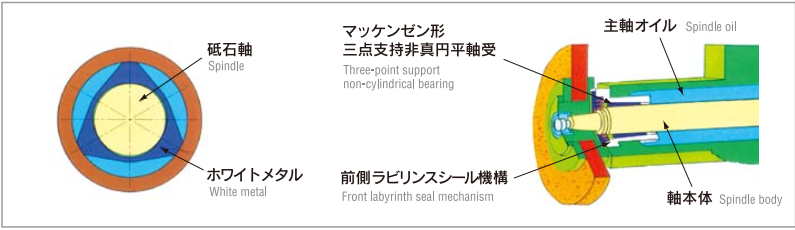

Cấu trúc trục chính kiểu thủy động lực học (tùy chọn)

Hệ thống trục chính của máy mài phẳng KURODA áp dụng ổ trượt kim loại hoạt động theo nguyên lý thủy động lực học, trong đó màng dầu tạo ra áp suất khi trục quay. Cấu trúc này mang lại nhiều ưu điểm vượt trội:

Tăng độ ổn định và giảm rung động trục chính

Nhờ áp lực dầu hình thành trong quá trình quay, trục chính được nâng đỡ ổn định, giúp giảm thiểu rung động và đảm bảo độ chính xác cao trong quá trình mài.

Cải thiện độ nhẵn bề mặt gia công

Sự ổn định của trục chính trong cấu trúc thủy động lực học giúp đá mài tiếp xúc đều với bề mặt phôi, cải thiện đáng kể độ nhám và chất lượng bề mặt sau gia công.

Hiệu suất mài cao hơn

Do giảm ma sát và tăng độ cứng vững, tốc độ cắt và khả năng bóc tách vật liệu được cải thiện, giúp nâng cao hiệu suất mài.

Độ cứng vững và tuổi thọ cao

Ổ trượt kim loại (white metal) kết hợp với màng dầu thủy động lực học giúp trục chính đạt độ cứng cao và tuổi thọ bền bỉ theo thời gian.

Kết cấu máy mài phẳng Kuroda dòng GS-BM

Bể thủy lực đặt bên ngoài – giảm ảnh hưởng nhiệt và dễ bảo trì

Bể dầu thủy lực được bố trí bên ngoài thân máy nhằm giảm tác động của sự thay đổi nhiệt độ đến hệ thống thủy lực. Việc đặt hệ thống thủy lực ở mặt sau của thân máy giúp tiết kiệm không gian và giúp bảo trì, kiểm tra và vệ sinh dễ dàng hơn.

Tay quay điều chỉnh trục đứng lắp trên thân máy – thao tác nhẹ, giảm mệt mỏi

Tay quay trục đứng được đặt ở phía trên thân máy, giúp người vận hành thao tác thoải mái và không bị mỏi khi sử dụng lâu dài.

Máy trang bị cơ cấu chạy nhanh trục đứng (vertical rapid traverse) như tiêu

đá mài nhanh chóng và chính xác.

Đối với phiên bản GS-BMHF, hệ thống ăn dao tự động trục đứng được trang bị sẵn, cho phép vận hành dễ dàng bằng cần gạt inching.

Cần JOG hỗ trợ chạy nhanh trục đứng cũng là trang bị tiêu chuẩn của GS-BMHF.

Chuyển đổi giữa chế độ tự động và thủ công chỉ bằng một cần gạt

Việc chuyển từ thủ công sang tự động hoặc ngược lại được thực hiện bằng một cần gạt duy nhất, thuận tiện và không tốn thao tác. Cần gạt này đồng thời đóng vai trò là van điều khiển hành trình thấp, giúp tối ưu việc điều khiển trục chạy dọc (longitudinal feed) mà không cần thao tác thừa.

Tay quay dạng chữ L dễ sử dụng được trang bị để điều chỉnh trục chạy dọc và có thể cố định ở nhiều vị trí góc khác nhau theo nhu cầu người vận hành.

Tay quay vi chỉnh trục ngang – hỗ trợ mài mặt bên chính xác

Tay quay vi chỉnh giúp thực hiện định vị ngang và ăn dao ngang hiệu quả, đặc biệt hữu ích khi mài mặt bên (side grinding). Khi kết hợp với bộ hiển thị lượng chạy dao ngang, việc gia công rãnh hoặc bước trở nên thuận tiện và chính xác hơn. Đây là phụ kiện tiêu chuẩn của GS-BMHF, và là tùy chọn đối với GS-BM3.

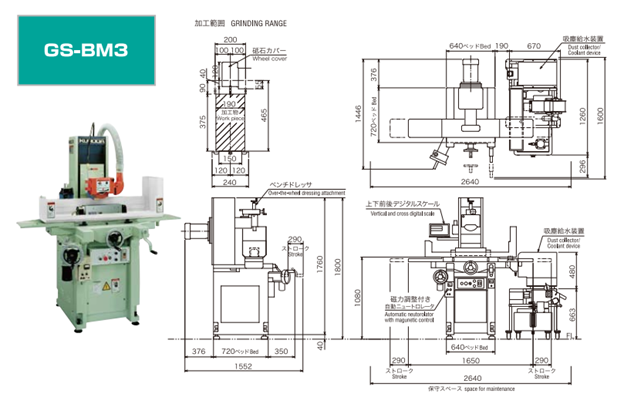

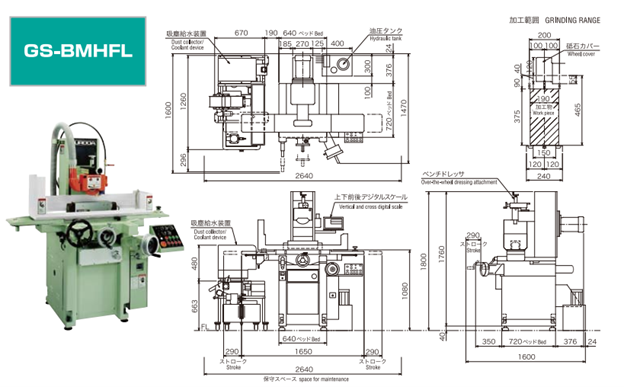

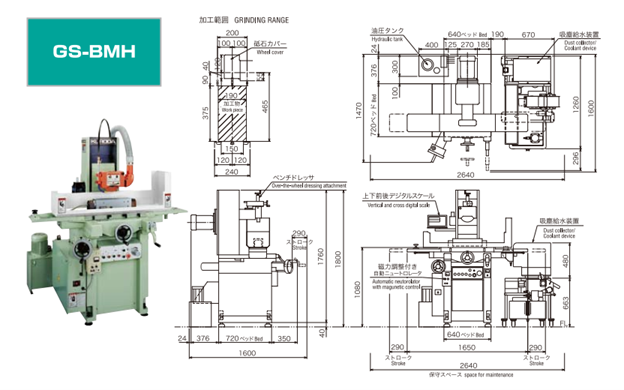

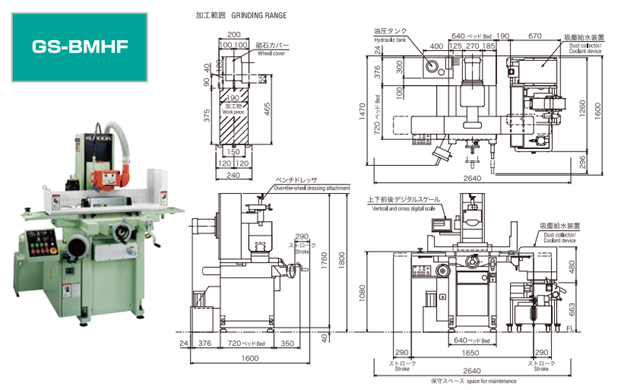

Bản vẽ kích thước máy

Thông số kỹ thuật

Thông số kỹ thuật			Đơn vị	GS-BM3(L)	GS-BMH(L)	GS-BMHF(L)
Khả năng làm việc	Kích thước bàn máy (Dài × Rộng)		mm	500 × 150	500 × 150	500 × 150
	Hành trình tối đa của bàn (dọc × ngang)		mm	580 × 200	580 × 200	580 × 200
	Phạm vi mài (Trái–Phải × Trước–Sau)		mm	500 × 190	500 × 190	500 × 190
	Khoảng cách từ mặt bàn đến đá mài	Kiểu nghiêng	mm	40～375(at φ180)	40～375(at φ180)	40～375(at φ180)
		Kiểu phẳng	mm	380 × 110 × 125	380 × 110 × 125	380 × 110 × 125
	Kích thước mâm từ tiêu chuẩn (DxRxC)		mm	450 × 150 × 70	450 × 150 × 70	450 × 150 × 70
	Khối lượng phôi tối đa (kèm đồ gá, khi lắp mâm từ)		kg	50	50	50
Bàn máy	Rãnh T (Số lượng × kích thước)		mmxN	13 × 1	13 × 1	13 × 1
	Tốc độ dịch chuyển phương dọc (thủy lực)		m/min	—	3～25	3～25
	Dịch chuyển dọc/một vòng tay quay		mm	90	90	90
Bước tiến ngang	Bước tiến ngang bằng tay	Bước tiến mỗi vạch chia tay quay	mm	5	5	5
		Bước tiến mỗi vòng tay quay	mm	0.05	0.05	0.02
		Bước tiến mài tinh mỗi vạch	mm	※0.125	※0.125	0.125
		Bước tiến mài tinh mỗi vòng tay quay	mm	※0.001	※0.001	0.001
	Bước tiến tự động		mm	—	—	0.5～4
	Tốc độ chạy nhanh(50/60 Hz)		mm/p	—	—	100～800 / 100～900
Bước tiến đứng	Bước tiến đứng mỗi vòng tay quay		mm	1.0	1.0	1.0
	Bước tiến đứng mỗi vạch chia tay quay		mm	0.005	0.005	0.005
	Bước tiến tinh trục đứng mỗi vòng tay quay		mm	0.2	—	—
	Bước tiến tinh trục đứng mỗi vạch chia		mm	0.002	—	0.002 (Inching)
	Bước tiến đứng tự động		mm	—	—	0.002～0.02
	Tốc độ chạy nhanh trục đứng (50/60 Hz)		mm/min	260 / 300	260 / 300	260 / 300
Đá mài	Trục chính mang đá			Ball bearing spindle	Ball bearing spindle	Ball bearing spindle
	Kích thước đá (D × W × B)		mm	205 × φ25 × 31.75	205 × φ25 × 31.75	205 × φ25 × 31.75
	Tốc độ quay của đá mài		rpm	2800	2800	2800
Động cơ	Công suất trục chính mang đá		kW	2.2 (4P)	2.2 (4P)	2.2 (4P)
	Công suất động cơ bơm thủy lực		kW	—	0.75	0.75
	Công suất động cơ bơm bôi trơn		W	4	4	4
	Công suất động cơ dịch chuyển đứng		W	90	90	90
	Công suất động cơ dịch chuyển phương ngang		W	—	—	60
Công suất điện yêu cầu (không gồm phụ kiện)			kVA	4.3	5.8	5.9
Kích thước máy (RxDxC)			mm	1650 × 1446 × 1760	1650 × 1470 × 1760	1650 × 1470 × 1760
Diện tích sàn yêu cầu (Rộng × Dài x Cao)			mm	2640x1600x1800	2640x1600x1800	2640x1600x1800
Khối lượng tịnh của máy			kg	1050	1220	1280
Màu sơn				Thân máy: Munsell No. 2.5GY 7/2, No. N-9 (màu trắng)

Phụ kiện tiêu chuẩn

STT	Phụ kiện tiêu chuẩn
1	Mâm từ điện dạng phẳng (450 × 150 × 70 mm)
2	Mâm từ điện dạng nghiêng (380 × 110 × 125 mm)
3	Bích đá Φ31.75
4	Sửa kim cương Φ10 × 30L
5	Giá đỡ sửa đá kim cương
6	Bộ dụng cụ đi kèm
7	Bộ cân chỉnh song song tự động (Auto neutralotor – tiêu chuẩn cho BM3/BMH, dạng tích hợp cho BMHF)
8	Tấm chắn bắn
9	Dầu thủy lực (không bao gồm cho model GS-BM3L)
10	Dầu bôi trơn mặt trượt
11	Sách hướng dẫn sử dụng

 Phụ kiện lựa chọn

1.      Bộ hút bụi

2.      Thiết bị làm mát 40 L/min kèm bộ tách từ

3.      Thiết bị làm mát kèm bộ cuộn giấy lọc thủ công

4.      Bộ hút bụi + thiết bị làm mát 40 L/min + bộ tách từ + giấy lọc thủ công

5.      Bộ hút bụi kèm giấy lọc thủ công

6.      Bộ hút bụi + thiết bị làm mát 40 L/min + bộ tách từ + giấy lọc thủ công

7.      Đá mài dự phòng

8.      Bích đá có thước

9.      Trục gá đá

10.  Bộ cân bằng đá

11.  Bộ cân bằng tự động

12.  Bộ sửa đá tự động trên bàn

13.  Bộ sửa đá trên đá mài (bench dresser)

14.  Đèn LED chiếu sáng

15.  Mâm từ vi chỉnh

16.  Mâm từ điện vĩnh cửu

17.  Mâm từ làm mát bằng dầu/nước

18.  Bộ đảo chiều trục chính

19.  Bộ điều khiển nhiệt độ dung dịch làm mát

20.  Gối đỡ trục chính bằng kim loại

21.  Thiết bị tạo bọt siêu mịn

22.  Chốt chặn trái–phải

23.  Tay quay hiển thị kỹ thuật số trục đứng / trục ngang

24.  Bộ tổng đếm chu kỳ

25.  Bộ ăn dao tinh (dành cho BMHF)

26.  Tay quay vi chỉnh trục ngang (chuẩn cho BMHF)

27.  Tay quay nâng hạ trục đứng

28.  Tay quay chạy dọc

29.  Màn hình hiển thị tiếng Anh / tiếng Trung

30.  Bộ đồ gá GS

Phụ kiện đặc biệt

Thiết bị hút bụi

Thiết bị làm mát kèm bộ tách từ

Thiết bị làm mát kèm bộ cuộn giấy lọc thủ công

Mâm từ kiểu thanh

Chốt chặn trái – phải

Bộ sửa đá đặt phía trên

Bộ cân bằng đá

Trục gá đá
