Bảng so sánh 6 dòng máy mài phẳng Kuroda và cách chọn theo nhu cầu gia công

Máy mài phẳng Kuroda (Nhật Bản) được phát triển với nhiều dòng máy khác nhau, đáp ứng các yêu cầu từ mài phẳng thông dụng, mài chi tiết chính xác đến gia công chi tiết kích thước lớn và mài định hình. Mỗi dòng có kết cấu bàn máy, hành trình, khả năng chịu tải và phương thức vận hành riêng.

Việc lựa chọn máy không nên chỉ dựa vào kích thước bàn hoặc giá đầu tư. Doanh nghiệp cần xem xét đồng thời kích thước phôi, khối lượng chi tiết, độ chính xác yêu cầu, phương pháp gá đặt và đặc điểm sản xuất.

Bài viết dưới đây tổng hợp và so sánh 6 dòng máy mài phẳng Kuroda tiêu biểu gồm GS-PFII, GS-30/GS-45, JK, GS-86CV/GS-126CV, GSR-600 và GS-BM, giúp doanh nghiệp xác định dòng máy phù hợp trước khi lựa chọn model cụ thể.

Tổng quan 6 dòng máy mài phẳng Kuroda

Kuroda Precision Industries Ltd. có tiền thân là Kuroda Gauge Manufacturing Co., Ltd., là nhà sản xuất thiết bị chính xác đến từ Nhật Bản, thành lập tháng 1 năm 1925 tại Nhật Bản. Xuất phát điểm từ lĩnh vực đo kiểm, Kuroda định hướng phát triển gắn năng lực đo kiểm chính xác và kiểm soát dung sai với các giải pháp gia công yêu cầu độ chính xác cao.

Từ tháng 4 năm 1953, Kuroda bắt đầu sản xuất và kinh doanh máy mài phẳng và duy trì định hướng phát triển theo mục tiêu độ ổn định và độ chính xác dài hạn trong vận hành. Hãng áp dụng hệ thống quản lý chất lượng theo ISO 9001 trong nhóm tiêu chuẩn vận hành.

Danh mục máy mài phẳng Kuroda có thể được phân biệt theo một số định hướng chính:

  • GS-PFII: Máy mài phẳng chính xác, có nhiều lựa chọn kích thước bàn và khả năng mở rộng tự động hóa.
  • GS-30 và GS-45: Nhóm máy mài định hình, tập trung vào các chi tiết có kích thước nhỏ và vừa.
  • JK: Nhóm máy mài phẳng có bàn làm việc lớn, phù hợp với chi tiết dài, rộng và có khối lượng đáng kể.
  • GS-86CV và GS-126CV: Nhóm máy mài phẳng CNC với kích thước bàn lớn.
  • GSR-600: Máy mài phẳng sử dụng kết cấu bàn xoay, dành cho những ứng dụng phù hợp với phương pháp gá đặt và chuyển động bàn dạng tròn.
  • GS-BM: Nhóm máy mài định hình, hướng đến các công đoạn mài hoàn thiện và gia công chi tiết có biên dạng.

Các nhóm trên không hoàn toàn tương đương về công nghệ. Vì vậy, cần xác định yêu cầu gia công trước khi so sánh model.

Lịch sử hình thành và định hướng phát triển của Kuroda
Lịch sử hình thành và định hướng phát triển của Kuroda

Khi chọn máy mài phẳng Kuroda theo nhu cầu gia công, có thể đối chiếu nhanh theo các tiêu chí quan trọng sau:

  • Kích thước bàn/mâm từ và hành trình bàn (phù hợp kích thước chi tiết, vùng mài)
  • Kích thước đá mài và tốc độ quay đá/trục chính (phù hợp quy trình mài)
  • Tải trọng phôi tối đa (tính theo cấu hình công bố của từng dòng)

So sánh và lựa chọn dòng máy mài phẳng Kuroda theo nhu cầu

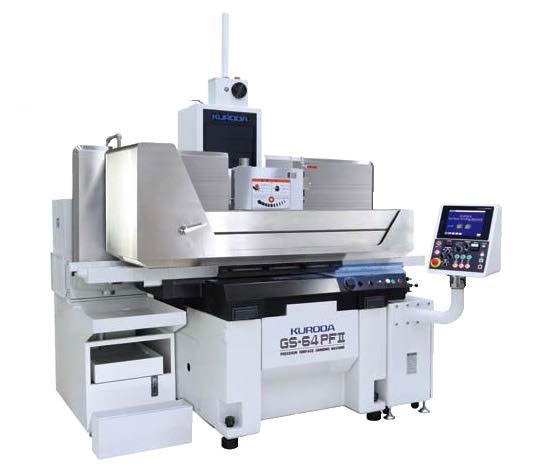

Máy mài phẳng Kuroda dòng GS-PFII

Máy mài phẳng Kuroda dòng GS-PFII

Máy mài phẳng Kuroda dòng GS-30 và GS-45

Máy mài phẳng Kuroda dòng GS-30 và GS-45

Máy mài phẳng Kuroda dòng JK

Máy mài phẳng Kuroda dòng JK

Máy mài phẳng Kuroda dòng GS-126CV

Máy mài phẳng Kuroda dòng GS-126CV

Máy mài phẳng Kuroda dòng GSR-600

Máy mài phẳng Kuroda dòng GSR-600

Máy mài phẳng Kuroda dòng GS-BM

Máy mài phẳng Kuroda dòng GS-BM

So sánh nhanh thông số kỹ thuật 6 dòng máy mài phẳng Kuroda

Bảng dưới đây tổng hợp các thông số cơ bản theo từng dòng máy để đối chiếu nhanh khi lựa chọn.

Dòng máy

Nhóm model

Kích thước bàn máy (Dài × Rộng)

Hành trình bàn (dọc × ngang)

Kích thước đá mài

Tốc độ quay đá mài / trục chính

Tải trọng phôi tối đa

GS-PFII

GS-52PFII

550 mm ×200 mm

680 mm×240 mm

255×25×50.8

Trục ổ bi: 500~2800 v/p

Trục kim loại (tùy chọn):

1000~2500 / 1000~2000 v/p

250 kg

GS-63PFII

600 mm ×300 mm

720 mm ×340 mm

305×38×127(355×38×127)

350 kg

GS-64PFII

600 mm ×400 mm

760 mm×440 mm

305×38×127(355×38×127)

400 kg

GS-65PFII

600 mm×500 mm

760 mm×540 mm

305×38×127(355×38×127)

500 kg

GS-30 & GS-45

GS-30 HL/HR

GS-30: 350×150 mm

GS-30: 430×200 mm

φ180 (MAX205) × φ6

~25 × 31.75 mm

Trục bi: 0~3600

Trục kim loại: 1000~3600 rpm

GS-30: 50 kg

GS-30 V/VR

GS-30 Vs/VRs

GS-45 ML/MR

GS-45: 500×150 mm

GS-45: 580×200 mm

GS-45: 70 kg

GS-45 HL/HR

GS-45 V/VR

GS-45 Vs/VRs

JK

JK-105ATD

1050 mm × 500 mm

1200×560 mm

Tiêu chuẩn: Φ405×50×127 mm

Tùy chọn : Φ510×38×127 mm

0〜1800 v/p

800 kg

JK-106ATD

1050 mm × 600 mm

1200×660 mm

1000 kg

JK-107ATD

1050 mm × 700 mm

1200×760 mm

1000 kg

JK-125ATD

1550 mm × 500 mm

1700×560 mm

1200 kg

JK-126ATD

1550 mm × 700 mm

1700×660 mm

1400 kg

JK-127ATD

1550 mm × 600 mm

1700×760 mm

1400 kg

JK-155ATD

1550 mm × 500 mm

1700×560 mm

1200 kg

JK-156ATD

1550 mm × 700 mm

1700×660 mm

1200 kg

JK-157ATD

1550 mm × 600 mm

1700×760 mm

1400 kg

JK-205ATD

2050 mm × 500 mm

2200×560 mm

1500 kg

JK-206ATD

2050 mm × 600 mm

2200×660 mm

1700 kg

JK-207ATD

2050 mm × 700 mm

2200×760 mm

1700 kg

GS-86CV & GS-126CV

GS-86CV

GS-86CV: 800×600 mm

GS-86CV: 1000×640 mm

Φ305 (Φ355) × 38 × Φ127

500〜2300 rpm

GS-86CV: 700 kg

GS-86CVs

GS-126CV

GS-126CV: 1200×600 mm

GS-126CV: 1400×640 mm

Φ405 × 38 × Φ127 mm

GS-126CV: 1500 kg

GS-126CVs

GSR-600

GSR-600

630×583 mm

(bao gồm mâm từ điện)

360×538 *1 / 356×536 *2 mm

Φ355×38×Φ127 mm

500~2300 min⁻¹

400(190kg) kg

GS-BM

GS-BM3 / GS-BMH / GS-BMHF

500 × 150 mm

580 × 200 mm

205 × φ25 × 31.75 mm

2800 rpm

50 kg

Hướng dẫn lựa chọn máy mài phẳng theo nhu cầu gia công

Chọn GS-PFII khi cần máy mài phẳng bàn chữ nhật đa dạng kích thước

Dòng GS-PFII gồm các model GS-52PFII / GS-63PFII / GS-64PFII / GS-65PFII, cung cấp nhiều lựa chọn về kích thước bàn và vùng làm việc. Đây là nhóm máy đáng cân nhắc khi xưởng cần máy mài phẳng bàn chữ nhật cho các công việc gia công thông dụng.

Chọn GS-30 và GS-45 khi cần máy mài phẳng cỡ nhỏ

GS-30 và GS-45 hướng đến nhu cầu mài các chi tiết có kích thước nhỏ đến trung bình, với thiết kế bàn máy gọn. Trong nhóm này, GS-30 có kích thước bàn nhỏ hơn, còn GS-45 cung cấp vùng làm việc dài hơn. Khi cân nhắc giữa hai model, nên căn cứ vào chiều dài chi tiết, hành trình mài thực tế và không gian lắp đặt tại xưởng. Ngoài ra, cần kiểm tra cấu hình trục chính để lựa chọn đúng tốc độ vận hành theo yêu cầu gia công.

Chọn JK khi cần mài chi tiết lớn và tải phôi nặng

Dòng JK gồm các model JK-105ATD / JK-106ATD / JK-107ATD / JK-125ATD / JK-126ATD / JK-127ATD / JK-155ATD / JK-156ATD / JK-157ATD / JK-205ATD / JK-206ATD / JK-207ATD.

Điểm đáng chú ý của nhóm máy này là dải kích thước bàn lớn, đáp ứng nhu cầu mài các chi tiết dài, rộng hoặc có khối lượng đáng kể. JK là lựa chọn nên xem xét khi các dòng máy bàn nhỏ không còn đáp ứng đủ vùng làm việc và tải trọng phôi. Khi chọn model, cần đối chiếu đồng thời kích thước bàn, hành trình mài và tải trọng tối đa, đặc biệt lưu ý tải trọng công bố có bao gồm bàn từ hay không.

Chọn GS-86CV và GS-126CV khi cần máy mài phẳng CNC bàn lớn

Nhóm GS-86CV / GS-86CVs / GS-126CV / GS-126CVs dành cho nhu cầu mài phẳng CNC với kích thước bàn lớn. Đây là hướng lựa chọn đáng cân nhắc khi xưởng cần kiểm soát chuyển động gia công theo chương trình và xử lý các chi tiết có vùng mài rộng.

Trước khi quyết định model, cần đối chiếu kích thước bàn, hành trình các trục, kích thước đá mài, tốc độ trục chính và tải trọng phôi. Đồng thời, nên xác định rõ yêu cầu về mức độ tự động hóa và quy trình vận hành để lựa chọn giữa các phiên bản phù hợp.

Chọn GSR-600 khi quy trình yêu cầu bàn xoay

Khác với các dòng máy sử dụng bàn chữ nhật, GSR-600 được thiết kế với cấu trúc bàn xoay. Cấu hình này nên được xem xét khi hình dạng chi tiết hoặc phương pháp gia công yêu cầu phôi được gá đặt trên bàn tròn và thực hiện chuyển động quay trong quá trình mài.

GSR-600 có bàn xoay Φ630 × Φ583 mm và khả năng gia công nghiêng ±5° nên khi lựa chọn cần kiểm tra kích thước, hình dạng và cách gá đặt chi tiết để xác định cấu trúc bàn xoay có đáp ứng được yêu cầu sản xuất hay không.

Chọn GS-BM khi cần máy mài cho công đoạn hoàn thiện bề mặt

Dòng GS-BM gồm các model GS-BM3 / GS-BMH / GS-BMHF, hướng đến nhu cầu mài và hoàn thiện bề mặt với các lựa chọn vận hành thủ công hoặc bán tự động. Trong đó, GS-BM3 là phiên bản vận hành thủ công; GS-BMH có chức năng tự động chạy dọc bàn máy theo phương trái–phải, giúp giảm thao tác vận hành so với bản thủ công. Với GS-BMHF, nên đối chiếu thêm cấu hình và chức năng cụ thể theo catalogue trước khi lựa chọn.

Nhóm GS-BM phù hợp để cân nhắc khi xưởng cần một giải pháp mài phục vụ công đoạn hoàn thiện, trong đó mức độ tự động hóa và thao tác vận hành là những tiêu chí quan trọng.

Xem thêm: Danh mục máy mài phẳng Kuroda tại Á Châu

FAQ – Câu hỏi thường gặp khi chọn máy mài phẳng Kuroda

Máy mài phẳng là gì?

Máy mài phẳng sử dụng đá mài quay ở tốc độ cao kết hợp với chuyển động bàn máy theo trục X–Y và chuyển động lên xuống của đầu mài theo trục Z. Quá trình này giúp gia công bề mặt phẳng, đáp ứng yêu cầu về độ phẳng, độ bóng và độ chính xác hình học của chi tiết.

Nên dựa vào tiêu chí nào để chọn máy mài phẳng?

Để lựa chọn nhanh dòng máy phù hợp, nên xem xét các thông số chính: kích thước bàn và hành trình mài, kích thước đá mài, tốc độ trục chính và tải trọng phôi tối đa. Các thông số này cần được đối chiếu theo từng model trong bảng thông số kỹ thuật.

Khi nào nên chọn dòng GS-PFII?

GS-PFII phù hợp với nhu cầu gia công trên bàn chữ nhật có kích thước từ 550 × 200 mm đến 600 × 500 mm. Tải trọng phôi tối đa lên đến 500 kg, tùy model. Khi lựa chọn, cần kiểm tra thêm hành trình mài và tốc độ trục chính của từng cấu hình.

Dòng GS-30/GS-45 phù hợp với nhu cầu nào?

GS-30/GS-45 hướng đến nhóm chi tiết có kích thước nhỏ và vừa, với hai lựa chọn kích thước bàn 350 × 150 mm hoặc 500 × 150 mm. Hành trình mài tương ứng là 430 × 200 mm và 580 × 200 mm; sử dụng đá mài đường kính φ180 mm (tối đa φ205 mm). Tốc độ trục chính thay đổi theo cấu hình trục bi hoặc trục kim loại.

Dòng JK có lợi thế gì về kích thước và tải trọng?

Dòng JK phù hợp với các chi tiết có kích thước lớn hơn, với dải kích thước bàn từ 1.050 × 500 mm đến 2.050 × 700 mm. Tải trọng phôi tối đa, bao gồm cả bàn từ, có thể đạt 1.700 kg tùy model. Đây là nhóm máy cần cân nhắc khi xưởng thường xuyên gia công phôi lớn hoặc chi tiết có trọng lượng cao.

Khi nào nên xem xét GS-86CV/GS-126CV hoặc GSR-600?

  • GS-86CV/GS-126CV: Phù hợp khi cần bàn máy kích thước 800 × 600 mm hoặc 1.200 × 600 mm, với tải trọng phôi tối đa tương ứng 700 kg hoặc 1.500 kg tùy model.

  • GSR-600: Là lựa chọn có cấu hình bàn xoay đường kính Φ630 × Φ583 mm, phù hợp với nhu cầu mài các chi tiết cần sử dụng bàn xoay thay vì bàn chữ nhật truyền thống.

Vì sao nên mua máy mài phẳng Kuroda tại Công ty Á Châu (ATT-JSC)

Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT-JSC) là đơn vị tư vấn kỹ thuật và cung cấp giải pháp cho các dòng máy mài phẳng Kuroda tại Việt Nam. Với đặc thù đầu tư máy mài liên quan trực tiếp đến chất lượng bề mặt, độ phẳng và dung sai hình học, việc chọn đúng dòng máy và cấu hình ngay từ đầu giúp doanh nghiệp giảm vòng thử nghiệm và rút ngắn thời gian đưa thiết bị vào sản xuất.

Khi liên hệ tư vấn, đội ngũ kỹ thuật có thể hỗ trợ:

  • Gợi ý chọn dòng máy theo nhu cầu mài: kích thước bàn, hành trình, kích thước đá mài, dải tốc độ, tải phôi theo đúng thông số kỹ thuật từng dòng.
  • Trao đổi theo điều kiện triển khai tại xưởng: không gian lắp đặt, phương án bố trí thiết bị, mục tiêu sản xuất và yêu cầu vận hành.
  • Hỗ trợ kỹ thuật trong quá trình triển khai: tư vấn các nội dung liên quan để thiết bị đi vào vận hành ổn định.

Nếu bạn đang cân nhắc giữa GS-PFII / GS-30 và GS-45 / JK / GS-86CV và GS-126CV / GSR-600 / GS-BM, hãy gửi thông tin nhu cầu (kích thước phôi, tải phôi, kích thước bàn mong muốn, yêu cầu dải tốc độ đá/trục chính…) để được đề xuất dòng phù hợp theo bảng thông số.
