GIẢI PHÁP GIA CÔNG HIỆU SUẤT CAO BẰNG MÁY PHAY NGANG CNC KITAMURA MYCENTER HX250iG

Trong lĩnh vực gia công cơ khí chính xác, lựa chọn Máy phay ngang CNC, hay tên gọi khác là Trung tâm gia công ngang (TTGC ngang) phù hợp là yếu tố quyết định đến năng suất, chất lượng và chi phí sản xuất. Máy phay ngang CNC Mycenter HX250iG của Kitamura được đánh giá là dòng máy phay ngang CNC #30 nhỏ gọn nhất thế giới, nhưng lại hội tụ những công nghệ tiên tiến vượt trội, giúp tối ưu hóa hiệu quả gia công.

Bấm vào đây để xem các video gia công cắt nặng

Khả năng cắt nặng siêu việt Mycenter HX250iG - Kitamura với côn trục chính 30 Taper như 40 Taper

Thiết kế nhỏ gọn, tiết kiệm không gian xưởng

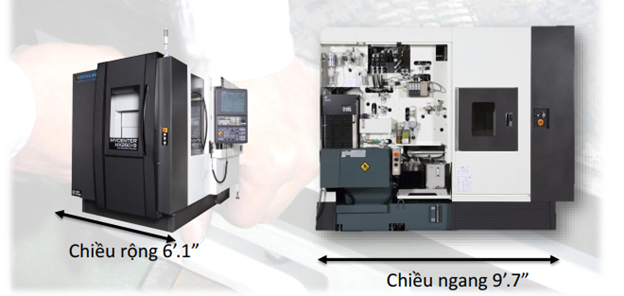

Kích thước máy phay ngang CNC Kitamura Mycenter-HX250iG

Máy phay ngang CNC HX250iG sở hữu kích thước chỉ 9.7 feet chiều ngang và 6.1 feet chiều rộng, trở thành máy phay ngang CNC #30 nhỏ nhất thế giới.

Với thiết kế nhỏ gọn nhưng khu vực gia công cực kỳ rộng, máy dễ dàng bố trí trong không gian hạn chế và phù hợp với dây chuyền tự động hóa hoặc tích hợp robot.

So với các trung tâm khoan và taro cùng phân khúc, HX250iG vượt trội về tốc độ cắt (2362 mỗi phút) và khả năng di chuyển nhờ hệ thống vitme bi với bộ mã hóa lên tới 67 triệu xung, cho độ hoàn thiện bề mặt mượt mà hơn gấp 4 lần.

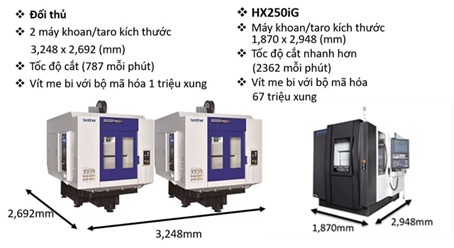

Hình ảnh so sánh không gian lắp đặt máy HX250iG với trung tâm khoan và taro

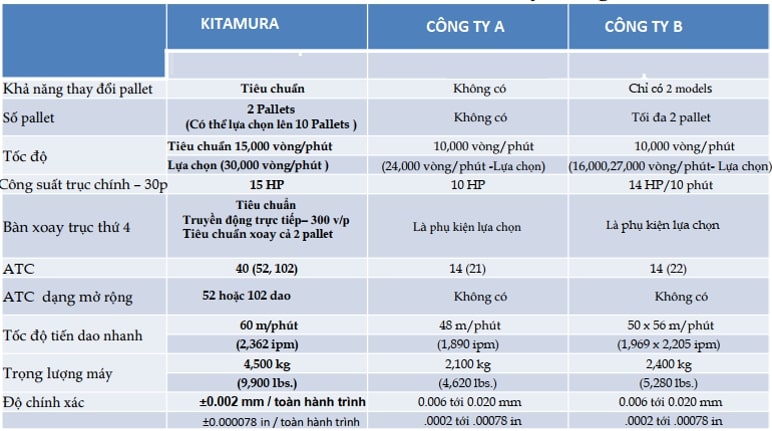

Hình ảnh so sánh đặc trưng kỹ thuật của máy HX250iG với trung tâm khoan và taro

Hệ thống thay đổi pallet tự động, tối ưu hóa thời gian gia công

Một trong những lợi thế lớn nhất của máy phay ngang CNC HX250iG là trang bị tiêu chuẩn hệ thống thay đổi pallet tự động 2 trạm (có thể mở rộng lên đến 10 trạm).

Hệ thống bàn gá mở rộng cho Trung tâm gia công ngang (Máy phay ngang CNC) HX250iG 10APC - Kitamura

• Máy phay ngang CNC HX250iG: giảm thiểu thời gian chết, tối đa hóa thời gian hoạt động của trục chính, giúp nâng năng suất ít nhất 30% và có thể gấp 2–3 lần so với máy đứng.
• Máy kiểu đứng: thường không có hệ thống thay pallet, thời gian thay phôi thủ công làm trục chính phải dừng chờ, dẫn đến giảm năng suất.

Đây là điểm khác biệt chính giữa máy kiểu ngang và máy kiểu đứng, tạo nên lợi thế cạnh tranh cho doanh nghiệp trong sản xuất hàng loạt.

Gia công đa bề mặt

Máy phay ngang CNC HX250iG cho phép gia công nhiều bề mặt chỉ trong một lần gá đặt, nhờ đó:

• Rút ngắn chu kỳ gia công (cycle time).
• Hạn chế tối đa lỗi do thao tác thủ công của con người gây ra.
• Đảm bảo độ chính xác cao và ổn định giữa các chi tiết, giúp tăng khả năng đáp ứng nhu cầu sản xuất nhanh chóng.

So sánh với máy kiểu đứng:

• Máy đứng chỉ có thể gia công bề mặt trên cùng.
• Khi muốn gia công nhiều mặt, phải tháo lắp phôi nhiều lần dẫn đến dễ sai lệch, mất thời gian chờ.
• Việc tháo dỡ sản phẩm và lắp phôi làm phát sinh thêm lỗi do con người gây ra.

Do vậy mà HX250iG đáp ứng tốt nhu cầu sản xuất các chi tiết phức tạp, nhiều mặt, đặc biệt trong gia công chính xác.

Trang bị bàn xoay trục thứ 4

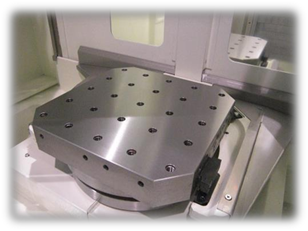

Bàn xoay trục thứ 4

Điểm khác biệt của HX250iG là bàn xoay trục thứ 4 được trang bị tiêu chuẩn, thay vì là tùy chọn như nhiều dòng máy khác.

• Cho phép gá nhiều chi tiết cùng lúc trên đồ gá tombstone.
• Dễ dàng gia công toàn diện trên 4 mặt mà không cần thêm thiết bị phụ.
• Hỗ trợ mở rộng lên gia công 5 trục đồng thời (tùy chọn), phù hợp cho chi tiết hình dạng phức tạp.

So sánh với máy kiểu đứng + bàn xoay phụ:

• Giảm khoảng hở trục Z, giới hạn kích thước phôi.
• Ảnh hưởng đến chiều dài dao, làm giảm độ linh hoạt.
• Hệ thống cáp, đường ống gây cản trở thao tác.
• Giảm khả năng tải trọng của bàn máy

Với máy phay ngang CNC HX250iG, doanh nghiệp không cần bổ sung phụ kiện đắt đỏ, vẫn đạt được năng suất cao và độ chính xác tuyệt đối.

Khả năng loại bỏ phoi vượt trội

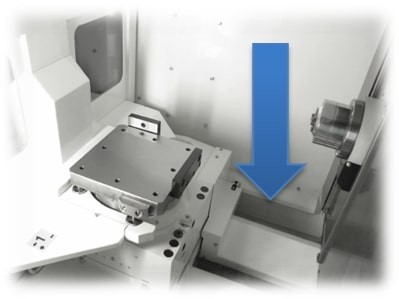

Hình ảnh khu vực gia công và loại bỏ phoi trong máy HX250iG

Với thiết kế máy kiểu ngang, phoi rơi xuống tự nhiên dưới tác động của trọng lực:

• Giúp loại bỏ phoi hiệu quả hơn so với máy kiểu đứng, nơi phoi dễ bám lại trên bề mặt. và người vận hành phải tự loại bỏ phoi sau mỗi chu kỳ thao tác
• Giảm hiện tượng dao gãy, mòn sớm, tiết kiệm chi phí dao cụ
• Nâng cao độ hoàn thiện bề mặt và kéo dài tuổi thọ dao cụ, so với máy kiểu đứng khả năng hoàn thiện bề mặt kém hơn

Điều này mang lại chi phí sản xuất thấp hơn và chất lượng sản phẩm ổn định hơn cho máy phay ngang CNC HX250iG

Ổ dao lớn nâng cao độ linh hoạt

HX250iG được trang bị ổ dao tiêu chuẩn 40 dao, có thể mở rộng lên 52 hoặc 102 dao mà không cần thêm diện tích sàn giúp linh hoạt hơn rất nhiều trong việc xử lý các yêu cầu gia công đa dạng.

• Cho phép gia công nhiều loại chi tiết phức tạp, đòi hỏi số lượng dao lớn.
• Có sẵn dao dự phòng giúp tránh gián đoạn sản xuất.

So với máy kiểu đứng

• Ổ dao trên máy kiểu đứng hoặc trung tâm khoan và taro thường tối đa là 12, 16, 24 dao
• Cần bổ sung máy để làm cùng 1 công việc
• Cần thay dao thủ công cho từng công việc

HX250iG - Máy phay ngang CNC (Trung tâm gia công ngang) KITAMURA - Nhật Bản hiệu suất cao

Trục chính tiếp xúc kép mạnh mẽ

• Trục chính 15.000 vòng/phút tiêu chuẩn, có thể lựa chọn tới HSK 30.000 vòng/phút là lựa chọn dùng chop hay cao tốc trên sản phẩm thép không gỉ.
• Mô-men xoắn cao trên tất cả các máy, cho phép khoan thép CRS tới 2 inch.
• Trang bị trục chính tiếp xúc kép giúp tăng độ cứng vững và ổn định.
• Hệ thống làm mát qua trục chính áp suất cao 1000 PSI – điều mà nhiều máy đứng không đạt được.

So sánh với máy kiểu đứng:

•  Chỉ có 1 loại trục chính cụ thể cho 1 loại ứng dụng
• Thông thường trục chính tiếp xúc kép và làm mát thông qua trục chính là lựa chọn
• Áp suất làm mát qua trục chính không thể đạt 1000PSI trên hầu hết các dòng

Kết hợp giữa tốc độ và mô-men xoắn, máy phay ngang CNC (Trung tâm gia công ngang) HX250iG có thể gia công cả chi tiết nhôm tốc độ cao lẫn thép cứng, đáp ứng đa dạng ứng dụng.

Độ chính xác vượt trội

• Độ chính xác vị trí ±0.002mm/toàn hành trình, độ chính xác lặp lại ±0.001mm – thuộc hàng cao nhất trong phân khúc.
• Vít me bi với bộ mã hóa 67 triệu xung cho phép máy di chuyển mượt mà, gia công bề mặt siêu mịn gấp 4 lần. Hầu hết các đối thủ chỉ sử dụng công nghệ mã hóa 1 triệu hoặc 16 triệu xung

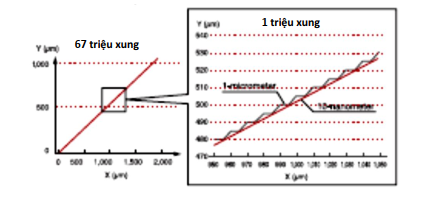

Vít me bi với bộ mã hóa 67 triệu xung

• Giảm thiểu rung động nhờ thân máy Meehanite đúc nguyên khối 4.500 kg, giúp hấp thụ rung lắc vượt trộ, khả năng hoàn thiện bề mặt được cải thiện, tăng tuổi thọ máy và chất lượng gia công.
• Trọng lượng máy HX250iG > Trọng lượng máy công ty A + Trọng lượng máy công ty B

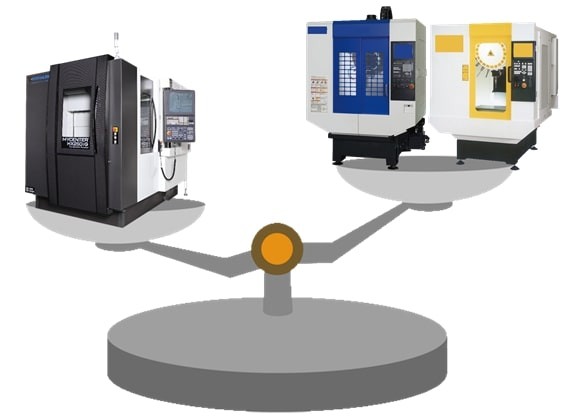

So sánh trọng lượng máy HX250iG với trung tâm khoan và taro

Máy phay ngang CNC (Trung tâm gia công ngang) Mycenter HX250iG là lựa chọn tối ưu cho các doanh nghiệp cơ khí cần

• Nâng cao năng suất và hiệu quả sản xuất.
• Đảm bảo độ chính xác và chất lượng vượt trội.
• Giảm chi phí vận hành dài hạn.

So với máy kiểu đứng hay máy kiểu đứng kèm bàn xoay, HX250iG cho thấy sự vượt trội rõ rệt nhờ thiết kế nhỏ gọn, pallet tự động, bàn xoay trục thứ 4 tiêu chuẩn, khả năng loại bỏ phoi, ổ dao lớn và trục chính mạnh mẽ. Với tất cả những ưu điểm này, HX250iG chính là giải pháp gia công ngang hiệu suất cao, phù hợp cho các xưởng sản xuất vừa và nhỏ muốn cạnh tranh trong lĩnh vực gia công chính xác.
