Video máy phay CNC ngang Kitamura Mycenter HX500iG/630

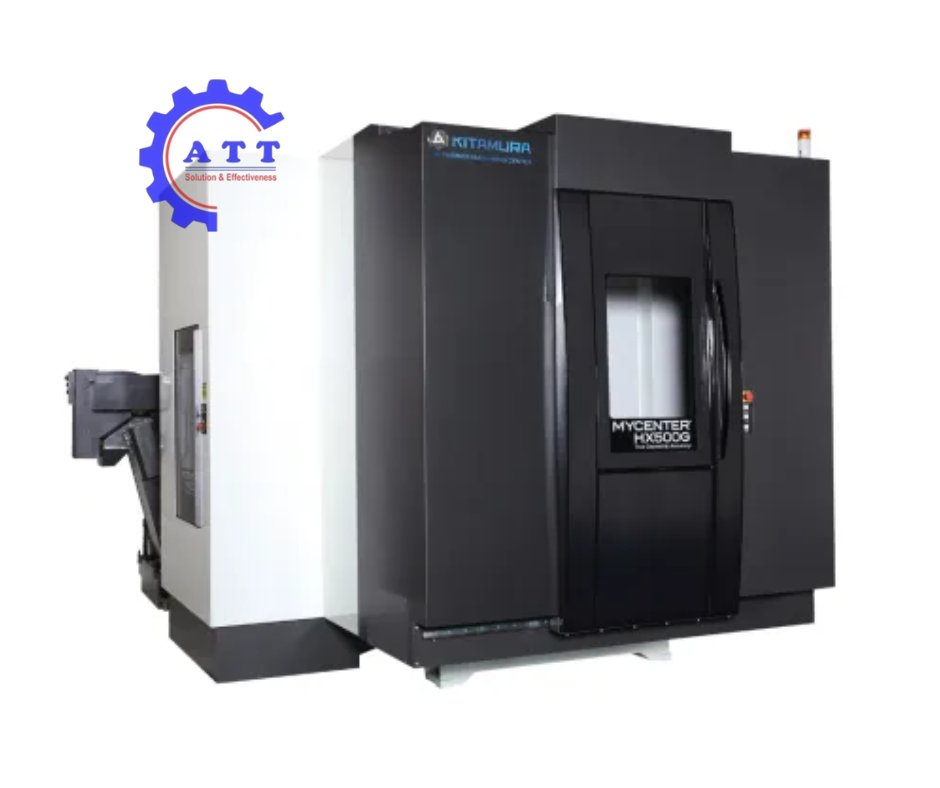

Giới thiệu máy phay ngang CNC Kitamura Mycenter-HX500iG/630 #50
Máy phay ngang CNC Kitamura Mycenter-HX500iG/630 #50 còn gọi là trung tâm gia công ngang CNC Kitamura HX500iG/630 #50 hay HX500iG/630 #50 Horizontal 4-Axis Machining Center là dòng máy phay CNC 4 trục được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe nhất trong ngành chế tạo khuôn mẫu lớn, linh kiện ô tô, hàng không vũ trụ và thiết bị công nghiệp nặng.
Tính năng nổi bật của máy phay ngang CNC Kitamura Mycenter-HX500iG/630 #50:
- Trục chính tốc độ cao 12.000 vòng/phút, truyền động bánh răng 4 cấp, tiếp xúc kép – Tùy chọn trục chính mô-men xoắn cao 8.000 vòng/phút
- Độ chính xác vị trí: ±0.002mm/toàn hành trình, Độ chính xác lặp lại: ±0.001mm.
- Băng dẫn dạng hộp chắc chắn, công nghệ cạo rà bề mặt lắp ghép, đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, sử dụng công nghệ vít me đôi trong các trục X & Y và Z với bộ mã hóa 67 triệu xung.
- Bàn xoay trục thứ 4 tốc độ cao, truyền động trực tiếp bằng động cơ tích hợp, tốc độ chạy nhanh đạt 43.200 độ/phút (tương đương 120 vòng/phút)
- Tốc độ tiến dao nhanh nhất thế giới là 60m/phút.
- Hệ thống thay pallet tự động (APC) tiêu chuẩn 2 trạm, tùy chọn có thể nâng cấp số lượng lên 8, 14, 21 APC.
- Vượt trội so với đối thủ về không gian làm việc và hành trình trục, đường kính 800mm (31,5”) x chiều cao 1.100mm (43,1”)
- Tùy chọn lắp thêm bàn gá đường kính 630 mm
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX500iG/630 #50
| THÔNG SỐ KỸ THUẬT Máy phay ngang CNC Mycenter-HX500iG #50 (Phay cnc 4 trục) | |
| Model: | Mycenter-HX500iG #50 |
| Bàn máy | |
| Kích thước bàn | 500 x 500mm (19.7" x 19.7") |
| Sự phân độ bàn máy | 0,001 Độ ( Trục thứ 4 ) |
| Kích thước lỗ taro | M16 x 2.0 x 24 (lỗ) |
| Khả năng tải tối đa của bàn | 800kg |
| Đường kính phôi tối đa | Ø800mm |
| Chiều cao phôi tối đa | 1100mm |
| Hành trình | |
| Hành trình trục X | 870mm (34.3") /Trục vít me bi kép |
| Hành trình trục Y | 800mm (31.5") /Trục vít me bi kép |
| Hành trình trục Z | 930mm (36.6") |
| Hành trình trục B | 0 đến 360 độ trục thứ tư |
| Khoảng cách từ mặt bàn đến tâm trục chính | 50 ~ 850mm (2.0" ~ 33.5") |
| Khoảng cách từ tâm bàn đến mũi trục chính | 60~990mm (2.4" ~ 39.0") |
| Trục chính | |
| Côn trục chính | #50 NST (lựa chọn: HSK-A100) |
| Tốc độ trục chính | 35 ~ 12,000 v/p (lựa chọn:8,000 v/p) |
| Phương pháp truyền động | Truyền động bánh răng 4 cấp |
| Momen trục chính lớn nhất | 585.9 Nlm (432.1 ftllbs) |
| Động cơ trục chính | 40kW (53HP AC/15 min) 22kW (30HP AC/ liên tục) |
| Tốc độ | |
| Tốc độ nhanh hành trình X, Y, Z | 60m / phút |
| Tốc độ cắt X, Y, Z | 60m / phút |
| Tốc độ nhanh hành trình (Trục B) | 43.200 độ / phút (120 vòng / phút)
|
| Bộ thay pallet tự động APC | |
| Số lượng pallet | 2 |
| Thời gian thay đổi pallet | 8,8 giây |
| Bộ thay dao tự động ATC | |
| Khả năng chứa dao | 62 dao (lựa chọn: 112, 122, 162, 212) |
| Phương pháp chọn dao | Hai chiều ngẫu nhiên |
| Kiểu chuôi dao | CT (BT) 50 (lựa chọn: HSK-A100) |
| Kích thước dao lớn nhất | Ø125mm / Ø300mm (khi ổ kế bên trống) |
| Chiều dài dao lớn nhất | 600mm |
| Khối lượng dao lớn nhất | 30kg (66 lbs.) |
| Thời gian thay dao (T-T/C-C) | 2.1 giây/4.8 giây |
| Truyền động ổ dao | Động cơ servo |
| Nguồn điện | |
| Nguồn điện yêu cầu | 75KVA, 200v AC, 3 Pha |
| Áp lực khí nén yêu cầu | 0,5MPa, 410L / phút (90 psi, 12 cfm)
|
| Kích thước máy phay cnc ngang 4 trục HX500iG #50 | |
| Không gian lắp máy (R x D) | 3,620 x 4,957mm |
| Chiều cao máy | 3,499mm |
| Trọng lượng máy | 16,500kg |
| Bộ điều khiển | Arumatik-Mi |
Lưu ý:
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo
- Độ chính xác định vị ± 0,002mm trên toàn chiều dài hành trình.
- Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
