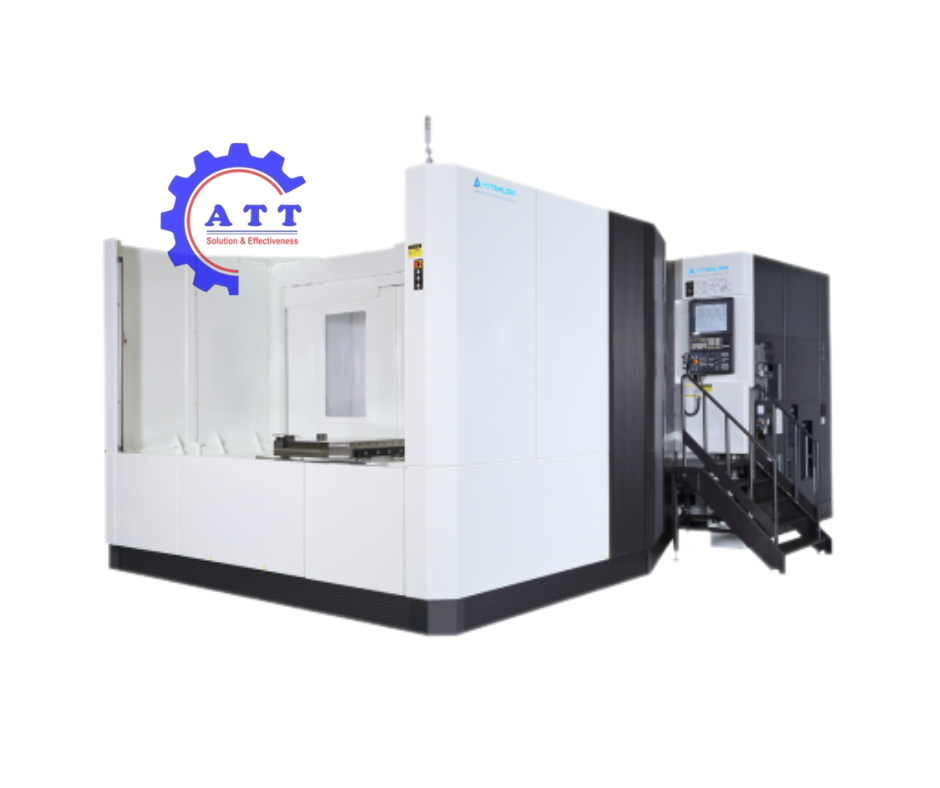

Giới thiệu máy phay ngang CNC Kitamura Mycenter-HX1000G/HX1250G
Máy phay ngang CNC Kitamura Mycenter-HX1000G/HX1250G còn gọi là trung tâm gia công ngang CNC Kitamura Mycenter-HX1000G/HX1250G hay Mycenter-HX1000G/HX1250G Horizontal 4-Axis Machining Center là dòng trung tâm gia công ngang 4 trục chuyên gia công các chi tiết chính xác phức tạp cao do hãng Kitamura Nhật Bản sản xuất.
Trung tâm gia công ngang Mycenter-HX1000G/HX1250G mang đến khả năng cắt mạnh mẽ, chính xác cao cho các chi tiết gia công quá khổ, ngay cả trong những điều kiện khắc nghiệt nhất.
Tính năng nổi bật của máy phay ngang CNC Kitamura Mycenter-HX1000G/HX1250G:
-
Hành trình trục (X x Y x Z): 2040 x 1350 x 1370mm và đường kính phôi tối đa 2.0505mm (87”) x chiều cao 1.550mm (61”).
-
Kích thước bàn máy là 1000mm x 1000 mm (model HX1000G) và 1250mm x 1250mm (model HX1250mm), cho phép gia công các chi tiết lớn.
-
Trục chính có mô-men xoắn cao 8.000 vòng/phút, truyền động bánh răng 4 cấp, tiếp xúc kép (Có tùy chọn trục chính tốc độ cao 12.000 vòng/phút)
-
Trang bị tiêu chuẩn phản hồi thang đo tuyến tính trên tất cả các trục, đảm bảo độ chính xác vượt trội.
-
Hệ thống dẫn hướng được trang bị vít me bi kép siêu chính xác và động cơ servo kép, cho phép tốc độ vận hành lên đến 36.000 mm/phút (1.417 ipm).
-
Hệ thống điều khiển tự động 2 trục (2-APC) tiêu chuẩn và trục thứ 4 đầy đủ , cho phép gia công từ nhiều góc độ khác nhau chỉ trong một lần thiết lập.
-
Thiết kế hộp dẫn hướng được tôi cứng bằng cảm ứng do chính hãng Kitamura sản xuất mang lại độ cứng vững, kích thước và độ chính xác cần thiết cho việc gia công các chi tiết lớn đòi hỏi không gian làm việc rộng rãi hơn như các ngành công nghiệp như hàng không vũ trụ, xây dựng hạng nặng, gia công thiết bị dầu khí, ô tô và sản xuất điện năng,...
-
Máy tiện tự động 150 tấn, hệ thống thay dao tự động ATC dạng bình cố định. Có thể tùy chọn thêm 200 dụng cụ.
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX1000G/HX1250G
| THÔNG SỐ KỸ THUẬT | Mycenter-HX1000G | Mycenter-HX1250G | |
| Bàn máy | Kích thước bàn | 1,000mm x 1,000mm | 1,250mm x 1,250mm |
| Độ dày của bàn | 200mm | ||
| Phân độ của bàn | 0,001 Độ ( Trục thứ 4 ) | ||
| Kích thước lỗ taro | M20 x 2.5 - 81 | ||
| Khả năng tải tối đa của bàn | 5000kg | ||
| Đường kính phôi tối đa | 2,050mm | ||
| Chiều cao phôi tối đa | 1,550mm | ||
| Hành trình | Hành trình trục X | 2,040mm /Trục vít me bi kép | |
| Hành trình trục Y | 1,350mm /Trục vít me bi kép | ||
| Hành trình trục Z | 1,370mm /Trục vít me bi kép | ||
| Hành trình trục B | 0 đến 360 độ trục thứ tư | ||
| Khoảng cách từ mặt bàn đến tâm trục chính | 50 to 1,400mm | ||
| Khoảng cách từ tâm bàn đến mũi trục chính | 150 to 1,520mm | 275 to 1,645mm | |
| Trục chính | Côn trục chính | #50 NST (lựa chọn: HSK-A100) | |
| Tốc độ trục chính | 35~8,000 v/p (lựa chọn: 35~12,000 v/p ) | ||
| Phương pháp truyền động | Truyền động bánh răng 4 cấp/ Gear Drive, 4-Step | ||
| Momen trục chính lớn nhất | 1,624.7 N•m | ||
| Động cơ trục chính | 40kW (53HP AC) | ||
| Tốc độ | Tốc độ nhanh hành trình X, Y, Z | 36,000 mm/p | |
| Tốc độ cắt X, Y, Z | 0-36,000 mm/p | ||
| Bộ thay pallet tự động APC | Số lượng pallet | 2 | |
| Thời gian thay đổi pallet | 75.3 giây | ||
| Bộ thay dao tự động ATC | Khả năng chứa dao | 150 dao(lựa chọn: 200 dao ) | |
| Phương pháp chọn dao | Hai chiều ngẫu nhiên | ||
| Kiểu chuôi dao | CT (BT) 50 (lựa chọn: HSK-A100) | ||
| Kích thước dao lớn nhất | Ø125mm / Ø300mm (khi ổ kế bên trống) | ||
| Chiều dài dao lớn nhất | 650mm | ||
| Khối lượng dao lớn nhất | 30kg (66 lbs.) | ||
| Thời gian thay dao (T-T/C-C) | 6.7 giây/12 giây | ||
| Truyền động ổ dao | Động cơ servo | ||
| Nguồn điện | Nguồn điện yêu cầu | 85KVA (200V AC, 3 Pha) | |
| Kích thước máy | Không gian lắp máy (R x D) | 6,002 x 9,878mm | |
| Chiều cao máy | 3,772mm | ||
| Trọng lượng máy | 57,320 Kg | ||

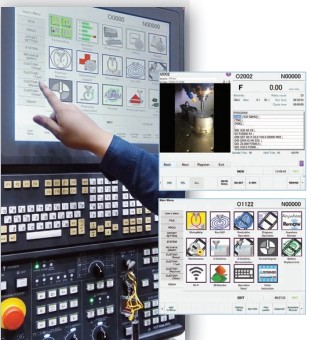

| Bộ điều khiển | Arumatik-Mi | ||
Lưu ý:
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo
- Độ chính xác định vị ± 0,002mm trên toàn chiều dài hành trình.
- Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
Bài viết tư vấn kỹ thuật liên quan
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- So sánh đầu kẹp dao BBT và HSK: Vì sao Kitamura ưu tiên BBT?
- Kitamura khuyên bạn nên thay pin như một biện pháp an toàn và bảo mật trước khi dừng máy trong thời gian dài.
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX1000G/HX1250G
|
THÔNG SỐ KỸ THUẬT |
Mycenter-HX1000G |
Mycenter-HX1250G |
|
|
Bàn máy |
Kích thước bàn |
1,000mm x 1,000mm |
1,250mm x 1,250mm |
|
Độ dày của bàn |
200mm |
||
|
Phân độ của bàn |
0,001 Độ ( Trục thứ 4 ) |
||
|
Kích thước lỗ taro |
M20 x 2.5 - 81 |
||
|
Khả năng tải tối đa của bàn |
5000kg |
||
|
Đường kính phôi tối đa |
2,050mm |
||
|
Chiều cao phôi tối đa |
1,550mm |
||
|
Hành trình |
Hành trình trục X |
2,040mm /Trục vít me bi kép |
|
|
Hành trình trục Y |
1,350mm /Trục vít me bi kép |
||
|
Hành trình trục Z |
1,370mm /Trục vít me bi kép |
||
|
Hành trình trục B |
0 đến 360 độ trục thứ tư |
||
|
Khoảng cách từ mặt bàn đến tâm trục chính |
50 to 1,400mm |
||
|
Khoảng cách từ tâm bàn đến mũi trục chính |
150 to 1,520mm |
275 to 1,645mm |
|
|
Trục chính |
Côn trục chính |
#50 NST (lựa chọn: HSK-A100) |
|
|
Tốc độ trục chính |
35~8,000 v/p (lựa chọn: 35~12,000 v/p ) |
||
|
Phương pháp truyền động |
Truyền động bánh răng 4 cấp/ Gear Drive, 4-Step |
||
|
Momen trục chính lớn nhất |
1,624.7 N•m |
||
|
Động cơ trục chính |
40kW (53HP AC) |
||
|
Tốc độ |
Tốc độ nhanh hành trình X, Y, Z |
36,000 mm/p |
|
|
Tốc độ cắt X, Y, Z |
0-36,000 mm/p |
||
|
Bộ thay pallet tự động APC |
Số lượng pallet |
2 |
|
|
Thời gian thay đổi pallet |
75.3 giây |
||
|
Bộ thay dao tự động ATC |
Khả năng chứa dao |
150 dao(lựa chọn: 200 dao ) |
|
|
Phương pháp chọn dao |
Hai chiều ngẫu nhiên |
||
|
Kiểu chuôi dao |
CT (BT) 50 (lựa chọn: HSK-A100) |
||
|
Kích thước dao lớn nhất |
Ø125mm / Ø300mm (khi ổ kế bên trống) |
||
|
Chiều dài dao lớn nhất |
650mm |
||
|
Khối lượng dao lớn nhất |
30kg (66 lbs.) |
||
|
Thời gian thay dao (T-T/C-C) |
6.7 giây/12 giây |
||
|
Truyền động ổ dao |
Động cơ servo |
||
|
Nguồn điện |
Nguồn điện yêu cầu |
85KVA (200V AC, 3 Pha) |
|
|
Kích thước máy |
Không gian lắp máy (R x D) |
6,002 x 9,878mm |
|
|
Chiều cao máy |
3,772mm |
||
|
Trọng lượng máy |
57,320 Kg |
||
|
Bộ điều khiển |
Arumatik-Mi |
||
Lưu ý:
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo
- Độ chính xác định vị ± 0,002mm trên toàn chiều dài hành trình.
- Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
