Video máy phay CNC ngang Kitamura Mycenter HX400iG/500

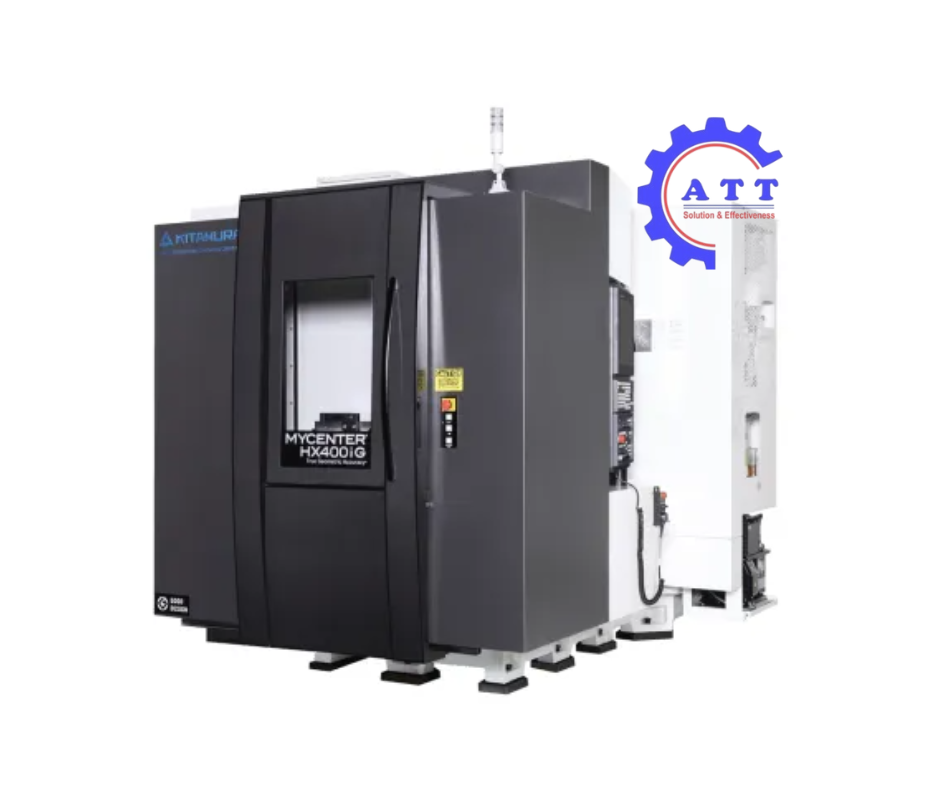

Tính năng nổi bật của máy phay ngang CNC Kitamura Mycenter-HX400iG/500
Máy phay ngang CNC Kitamura Mycenter-HX400iG/500 hay Trung tâm gia công phay CNC ngang Kitamura Mycenter-HX400iG/500 đã thiết lập một tiêu chuẩn hoàn toàn mới trong phân khúc máy phay ngang cỡ trung chính xác cao. Máy sở hữu sự kết hợp giữa kết cấu cơ khí chịu lực nặng và khả năng vận hành siêu tốc.
Kết cấu băng dẫn hướng dạng hộp siêu tốc 60m/phút
- Khả năng chịu tải & Chống rung vượt trội: Hệ thống băng trượt phẳng Solid Box Ways đúc liền với thân máy Meehanite mang lại khả năng hấp thụ rung chấn gấp nhiều lần so với băng tuyến tính thông thường. Điều này cho phép máy thực hiện các đường phay ăn dao sâu trên phôi đúc hoặc phôi thép cứng sau nhiệt luyện.
- Tốc độ chạy dao nhanh 60m/phút: Kitamura đã tối ưu hóa hệ cơ khí và bề mặt trượt cạo rà thủ công để đạt tốc độ di chuyển nhanh 60m/phút ngay trên nền tảng băng Box Ways, loại bỏ nhược điểm chậm chạp truyền thống của dòng băng phẳng.
Thước quang vòng kín 4 trụ & làm mát ruột vít me bi
- Thước quang đo tọa độ vòng kín: Tích hợp tiêu chuẩn trên toàn bộ các trục X, Y, Z và Trục B, loại bỏ hoàn toàn sai số truyền động cơ khí từ trục vít me.
- Làm mát ruột trục vít me bi & bù nhiệt IAC System 1: Dầu làm mát được luân chuyển trực tiếp qua tâm ruột các trục vít me bi, kết hợp hệ thống cảm biến nhiệt thông minh IAC System 1 tự động tính toán bù trừ độ giãn nở nhiệt, giữ dung sai kích thước lặp lại ở mức ±0.0005mm.
Cụm trục chính dual contact #40 mô-men xoắn cao
- Đầu gá tiếp xúc kép NST No. 40 / BBT40: Tùy chọn chuẩn HSK-A63, giúp tăng cường diện tích tiếp xúc cả mặt côn và mặt đầu.
- Tốc độ dải rộng 40~15,000rpm (Tùy chọn 20,000rpm): Cung cấp công suất cắt gọt mạnh mẽ ở dải vòng quay thấp và độ ổn định cao khi phay bóng ở tốc độ cao.
Động cơ direct drive và hệ thống tự động hóa mở rộng 21-APC
- Trục B xoay toàn phần 360° động cơ Direct Drive: Đạt tốc độ xoay định vị 125rpm, giúp định vị góc phôi chính xác và nhanh chóng mà không gây mài mòn cơ khí.
- Khả năng nâng cấp tự động hóa linh hoạt: Trang bị sẵn 2-APC tiêu chuẩn. Khi cần đáp ứng các dây chuyền gia công không người trực 24/7, máy có thể nâng cấp mô-đun lên 6, 8, 14 hoặc 21-APC ngay tại xưởng.
Kho dao 50 vị trí mở rộng 300 dao và băng tải phoi tầng đôi
- Ổ chứa dao tự động ATC 50 vị trí tiêu chuẩn: Thời gian thay dao cực ngắn 1.3s (Tool-to-Tool) và 2.5s (Chip-to-Chip). Hỗ trợ nâng cấp mô-đun kho dao lên 62, 100, 150, 200 hoặc 300 vị trí dao.
- Băng tải phoi tầng đôi và hệ thống lọc dung dịch: Giúp phân loại, thu gom phoi thô/phoi mịn và lọc sạch dung dịch tưới nguội hiệu quả, duy trì tuổi thọ cho bơm tưới cao áp.
Bộ điều khiển Arumatik-Mi
Bộ điều khiển được hãng phát triển trên nền Mitsubishi 850M, đã cải tiến và tối ưu hóa tiện ích cho người sử dụng, giao diện thân thiện với khách hàng đã và đang sử dụng bộ điều khiển Fanuc.
Bộ điều khiển được tích hợp sẵn chức năng SHG Control (Smooth Higher-Gain) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%, rất phù hợp với gia công khuôn mẫu, định dạng 3D hay các chi tiết có yêu cầu chất lượng bề mặt cao và có độ chính xác cao
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX400iG/500
| Mycenter-HX400iG (Phay CNC 4 trục) - THÔNG SỐ KỸ THUẬT | |
| Bàn máy | |
| Kích thước bàn | 400 x 400mm |
| Sự phân độ bàn máy | 0,001 Độ ( Trục thứ 4 ) |
| Kích thước lỗ taro | M16 x 2.0 x 25 (lỗ) |
| Khả năng tải tối đa của bàn | 350kg |
| Đường kính phôi tối đa | Ø630mm |
| Chiều cao phôi tối đa | 745mm |
| Hành trình | |
| Hành trình trục X | 610mm |
| Hành trình trục Y | 610mm |
| Hành trình trục Z | 610mm |
| Hành trình trục B | 0 đến 360 độ |
| Khoảng cách từ mặt bàn đến tâm trục chính | 40 đến 650mm |
| Khoảng cách từ tâm bàn đến mũi trục chính | 100 đến 710mm |
| Trục chính | |
| Côn trục chính | # 40 NST (lựa chọn: HSK-A63) |
| Tốc độ trục chính | 40 đến 15.000 vòng / phút (lựa chọn: 20.000 v/p) |
| Phương pháp truyền động | Truyền động trực tiếp |
| Momen trục chính lớn nhất | 15.0kw (20 HP) AC / 10 phút. 11.0kw (15 HP) AC / 30 phút. 7.5kw (10 HP) tiếp theo liên tục. |
| Động cơ trục chính | # 40 NST |
| Tốc độ | |
| Tốc độ nhanh hành trình X, Y, Z | 60m / phút |
| Tốc độ cắt X, Y, Z | 60m / phút |
| Tốc độ nhanh hành trình (Trục B) | 45.000 độ / phút (125 vòng / phút) |
| Bộ thay pallet tự động APC | |
| Số lượng pallet | 2 |
| Thời gian thay đổi pallet | 8,5 giây |
| Bộ thay dao tự động ATC | |
| Khả năng chứa dao | 50 dao (lựa chọn: 62, 100, 150, 200, 300 dao) |
| Phương pháp chọn dao | Hai chiều ngẫu nhiên |
| Kiểu chuôi dao | BT 40 |
| Kích thước dao lớn nhất | Ø95mm / Ø150mm (khi ổ kế bên trống) |
| Chiều dài dao lớn nhất | 370mm |
| Khối lượng dao lớn nhất | 10kg (22,0 Lbs.) |
| Thời gian thay dao (T-T/C-C) | 1,3 giây/2.5 giây |
| Truyền động ổ dao | Động cơ servo |
| Nguồn điện | |
| Nguồn điện yêu cầu | 50 KVA, 200v AC, 3 pha |
| Áp lực khí nén yêu cầu | 0,5MPa, 350L / phút (90 psi, 12 cfm) |
| Kích thước máy phay CNC ngang 4 trục HX400iG | |
| Không gian lắp máy (R x D) | 3.035 x 4.065mm |
| Chiều cao máy | 2.699mm |
| Trọng lượng máy | 11.400kg (25.080 Lbs.) |
| Bộ điều khiển | Arumatik-Mi |
Lưu ý:
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo
- Độ chính xác vị trí ± 0,002mm trên toàn chiều dài hành trình. Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
Bài viết tư vấn kỹ thuật liên quan
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX400iG/500
|
Mycenter-HX400iG (Phay CNC 4 trục) - THÔNG SỐ KỸ THUẬT |
|
|
Bàn máy |
|
|
Kích thước bàn |
400 x 400mm |
|
Sự phân độ bàn máy |
0,001 Độ ( Trục thứ 4 ) |
|
Kích thước lỗ taro |
M16 x 2.0 x 25 (lỗ) |
|
Khả năng tải tối đa của bàn |
350kg |
|
Đường kính phôi tối đa |
Ø630mm |
|
Chiều cao phôi tối đa |
745mm |
|
Hành trình |
|
|
Hành trình trục X |
610mm |
|
Hành trình trục Y |
610mm |
|
Hành trình trục Z |
610mm |
|
Hành trình trục B |
0 đến 360 độ |
|
Khoảng cách từ mặt bàn đến tâm trục chính |
40 đến 650mm |
|
Khoảng cách từ tâm bàn đến mũi trục chính |
100 đến 710mm |
|
Trục chính |
|
|
Côn trục chính |
# 40 NST (lựa chọn: HSK-A63) |
|
Tốc độ trục chính |
40 đến 15.000 vòng / phút (lựa chọn: 20.000 v/p) |
|
Phương pháp truyền động |
Truyền động trực tiếp |
|
Momen trục chính lớn nhất |
15.0kw (20 HP) AC / 10 phút. 11.0kw (15 HP) AC / 30 phút. 7.5kw (10 HP) tiếp theo liên tục. |
|
Động cơ trục chính |
# 40 NST |
|
Tốc độ |
|
|
Tốc độ nhanh hành trình X, Y, Z |
60m / phút |
|
Tốc độ cắt X, Y, Z |
60m / phút |
|
Tốc độ nhanh hành trình (Trục B) |
45.000 độ / phút (125 vòng / phút) |
|
Bộ thay pallet tự động APC |
|
|
Số lượng pallet |
2 |
|
Thời gian thay đổi pallet |
8,5 giây |
|
Bộ thay dao tự động ATC |
|
|
Khả năng chứa dao |
50 dao (lựa chọn: 62, 100, 150, 200, 300 dao) |
|
Phương pháp chọn dao |
Hai chiều ngẫu nhiên |
|
Kiểu chuôi dao |
BT 40 |
|
Kích thước dao lớn nhất |
Ø95mm / Ø150mm (khi ổ kế bên trống) |
|
Chiều dài dao lớn nhất |
370mm |
|
Khối lượng dao lớn nhất |
10kg (22,0 Lbs.) |
|
Thời gian thay dao (T-T/C-C) |
1,3 giây/2.5 giây |
|
Truyền động ổ dao |
Động cơ servo |
|
Nguồn điện |
|
|
Nguồn điện yêu cầu |
50 KVA, 200v AC, 3 pha |
|
Áp lực khí nén yêu cầu |
0,5MPa, 350L / phút (90 psi, 12 cfm) |
|
Kích thước máy phay CNC ngang 4 trục HX400iG |
|
|
Không gian lắp máy (R x D) |
3.035 x 4.065mm |
|
Chiều cao máy |
2.699mm |
|
Trọng lượng máy |
11.400kg (25.080 Lbs.) |
|
Bộ điều khiển |
Arumatik-Mi |
Lưu ý: Thông số kỹ thuật có thể thay đổi mà không cần thông báo
Độ chính xác vị trí ± 0,002mm trên toàn chiều dài hành trình. Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
