Giới thiệu máy phay ngang CNC Kitamura Mycenter-HX300iG/400

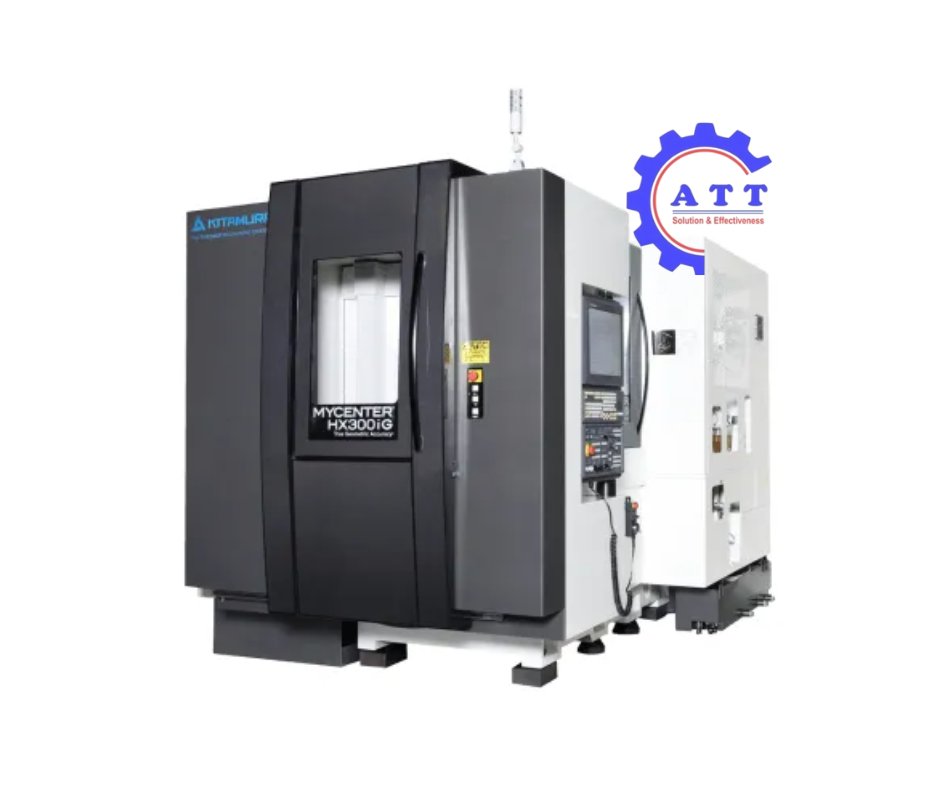

Máy phay CNC ngang Kitamura Mycenter-HX300iG/400 còn được gọi là trung tâm gia công ngang CNC Kitamura Mycenter-HX300iG, hay HX300iG/400 Horizontal 4-Axis Machining Center, do hãng Kitamura Nhật Bản sản xuất, xuất xứ Nhật Bản là dòng máy phay CNC 4 trục chuyên gia công các chi tiết chính xác phức tạp cao.
Máy thuộc dòng HMC thế hệ mới của Kitamura Machinery (Nhật Bản), sở hữu kỹ nghệ cạo rà thủ công (Hand-scraping), bệ đúc Meehanite cứng vững cùng các công nghệ kiểm soát nhiệt độ hàng đầu nhằm phục vụ các môi trường sản xuất hàng loạt chính xác cao.
Điểm nổi bật của máy phay ngang CNC Kitamura Mycenter-HX300iG/400
Bệ đúc gang Meehanite và kỹ nghệ cạo rà thủ công
- Khung bệ đúc gang Meehanite nguyên khối: Hấp thụ triệt tiêu rung chấn khi thực hiện các nguyên công mài/phay ăn dao sâu trên vật liệu khó gia công.
- Kỹ nghệ cạo rà thủ công (Hand-Scraping): Bề mặt gá lắp chính xác được các nghệ nhân Kitamura cạo rà tỉ mỉ, giúp tối ưu độ phẳng cơ học và giữ vững độ đồng phẳng của trục chính và bệ máy trong nhiều năm.
- Độ chính xác chuẩn xác micro: Kết hợp hệ thống thước quang trên cả 4 trục X, Y, Z và Trục B, máy đạt độ chính xác định vị ±0.001mm và độ lặp ±0.0005mm.
Cụm trục chính dual contact #40 cứng vững
- Chuẩn côn NST No. 40: Thiết kế tiếp xúc đồng thời mặt côn và mặt đầu (tùy chọn HSK-A63), gia tăng đáng kể độ cứng vững xoắn, chống văng dao khi phay phá thô.
- Tốc độ dải rộng 40 ⁓ 15,000rpm: Đảm bảo lực mô-men xoắn mạnh mẽ ở tốc độ thấp và sự mượt mà ở tốc độ cao.
- Tùy chọn nâng cấp trục chính 30,000rpm (HSK-E40): Chuyên biệt cho gia công phay vi mô, phay hợp kim nhôm siêu bóng và các chi tiết đòi hỏi dao cắt đường kính nhỏ.
Trục B và hệ thống thay pallet tự động 2-apc
- Trục B truyền động động cơ Direct Drive: Đạt tốc độ xoay định vị 150rpm. Cơ cấu này loại bỏ độ rơ của bánh răng, giúp chuyển góc gia công nhanh chóng và duy trì dung sản góc phân độ khắt khe.
- Hệ thống 2 Pallet thay phôi tự động (2-APC): Sử dụng Pallet kích thước 305 x 305mm, hỗ trợ tháo lắp phôi mới ở bên ngoài khi máy đang chạy.
- Khả năng nâng cấp mở rộng 8-APC tại xưởng: Khi sản lượng gia tăng, doanh nghiệp có thể nâng cấp trực tiếp lên hệ thống 8-APC mà không cần đầu tư máy mới.
Băng dẫn hướng con lăn đôi và kiểm soát nhiệt bù trục vít me
- Băng dẫn hướng con lăn tuyến tính đôi: Giúp chuyển động 3 trục X, Y, Z đạt tốc độ chạy dao nhanh 60m/phút.
- Hệ thống làm mát trục vít me bi và bù nhiệt IAC System 1: Dầu làm mát luân chuyển tuần hoàn làm mát ruột trục vít me bi kết hợp thuật toán cảm biến bù nhiệt tự động IAC System 1, triệt tiêu sai số do độ giãn nở nhiệt trong ca làm việc dài.
Ổ chứa dao ATC mở rộng linh hoạt
- Ổ chứa dao tiêu chuẩn 50 vị trí: Thời gian thay dao cực nhanh, đạt 1.3 giây (Tool-to-Tool) và 2.5 giây (Chip-to-Chip).
- Tùy chọn mở rộng kho dao mô-đun: Hỗ trợ mở rộng dung lượng chứa dao lên 62, 100, 150, 200 hoặc 300 vị trí dao ngay tại nhà xưởng.
Bộ điều khiển CNC Arumatik-Mi tiên tiến
- Thuật toán xử lý bề mặt mịn: Cho phép bộ điều khiển xử lý bloc lệnh siêu tốc, tối ưu hóa đường đi của mũi dao khi phay khuôn hoặc mặt cong 3D.
- Màn hình cảm ứng đa điểm trực quan: Giao diện đồ họa thông minh giúp người vận hành dễ dàng thiết lập ca làm việc và mô phỏng chu trình cắt gọt.
Thông số kỹ thuật máy phay ngang CNC Kitamura Mycenter-HX300iG/400
|
| Mycenter-HX300iG (Phay CNC 4 trục) - THÔNG SỐ KỸ THUẬT | |
| Bàn máy | Kích thước bàn | 305 x 305mm |
| Sự phân độ bàn máy | 0,001 Độ ( Trục thứ 4 ) | |
| Kích thước lỗ taro | M16 x 2.0 x 16 (lỗ) | |
| Khả năng tải tối đa của bàn | 250kg | |
| Đường kính phôi tối đa | Ø500mm | |
| Chiều cao phôi tối đa | 745mm | |
| Hành trình | Hành trình trục X | 460mm |
| Hành trình trục Y | 510mm | |
| Hành trình trục Z | 560mm | |
| Hành trình trục B | 0 đến 360 độ | |
| Khoảng cách từ mặt bàn đến tâm trục chính | 50 đến 560mm | |
| Khoảng cách từ tâm bàn đến mũi trục chính | 60 đến 620mm | |
| Trục chính | Côn trục chính | # 40 NST (lựa chọn: HSK-A63) |
| Tốc độ trục chính | 40 đến 15.000 vòng / phút (lựa chọn: 30,000 v/p) | |
| Phương pháp truyền động | Truyền động trực tiếp | |
| Momen trục chính lớn nhất | 95.5 Nlm (70.4 ftl lbs) | |
| Động cơ trục chính | 22kW (30HP AC/ 5 min) 15kW (20HP AC/10 min) 11.0kw (15 HP) AC / 30 phút. 7.5kw (10 HP) tiếp theo liên tục. | |
| Tốc độ | Tốc độ nhanh hành trình X, Y, Z | 60m / phút |
| Tốc độ cắt X, Y, Z | 60m / phút | |
| Tốc độ nhanh hành trình (Trục B) | 54.000 độ / phút (150 vòng / phút) | |
| Bộ thay pallet tự động APC | Số lượng pallet | 2 |
| Thời gian thay đổi pallet | 8,5 giây | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 50 dao, lựa chọn: 62, 100, 150, 200, 300 dao |
| Phương pháp chọn dao | Hai chiều ngẫu nhiên | |
| Kiểu chuôi dao | CT (BT) 40 (lựa chọn HSK-A63) | |
| Kích thước dao lớn nhất | Ø95mm / Ø150mm (khi ổ kế bên trống) | |
| Chiều dài dao lớn nhất | 350mm | |
| Khối lượng dao lớn nhất | 10kg (22,0 Lbs.) | |
| Thời gian thay dao (T-T/C-C) | 1,3 giây/2.5 giây | |
| Truyền động ổ dao | Động cơ servo | |
| Nguồn điện | Nguồn điện yêu cầu | 45 KVA, 200v AC, 3 pha 50 KVA, - Lựa chọn: Trục chính 20.000 vòng/phút |
| Áp lực khí nén yêu cầu | 0,5MPa, 350L / phút (90 psi, 12 cfm) | |
| Kích thước máy phay CNC ngang 4 trục HX300iG | Không gian lắp máy (R x D) | 2,759 x 3,574mm (108.6" x 140.7") |
| Chiều cao máy | 2,700mm (106.3") | |
| Trọng lượng máy | 9,100kg (20,020 lbs.) | |
| Bộ điều khiển | Arumatik-Mi | |
Lưu ý:
- Thông số kỹ thuật có thể thay đổi mà không cần thông báo
- Độ chính xác vị trí ± 0,002mm trên toàn chiều dài hành trình. Độ chính xác lặp lại ± 0,001mm ở mọi vị trí.
Bài viết tư vấn kỹ thuật liên quan
- Máy phay ngang CNC Kitamura - Giải pháp hiệu quả cho gia công chi tiết chính xác
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- So sánh đầu kẹp dao BBT và HSK: Vì sao Kitamura ưu tiên BBT?
- Kitamura khuyên bạn nên thay pin như một biện pháp an toàn và bảo mật trước khi dừng máy trong thời gian dài.
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
