Máy tiện CNC Takamaz XY-120 PLUS và XYT-51 là máy tiện CNC 2 trục chính, 2 đài dao của Takamaz, được thiết kế để thực hiện gia công hoàn thiện từ phôi thô đến thành phẩm trong một lần gá, thông qua cấu hình gia công đồng thời trên trục chính chính và trục chính phụ. Máy được phát triển nhằm đáp ứng xu hướng sản xuất với sản lượng tối ưu, thông qua sự kết hợp hiệu quả giữa con người và hệ thống máy CNC hiện đại, phù hợp cho các dây chuyền gia công linh hoạt trong kỷ nguyên sản xuất mới.
Đặc trưng của máy tiện CNC Takamaz XY-120 PLUS và XYT-51

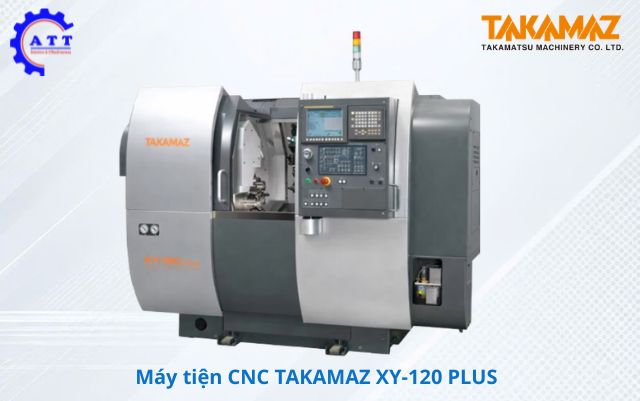

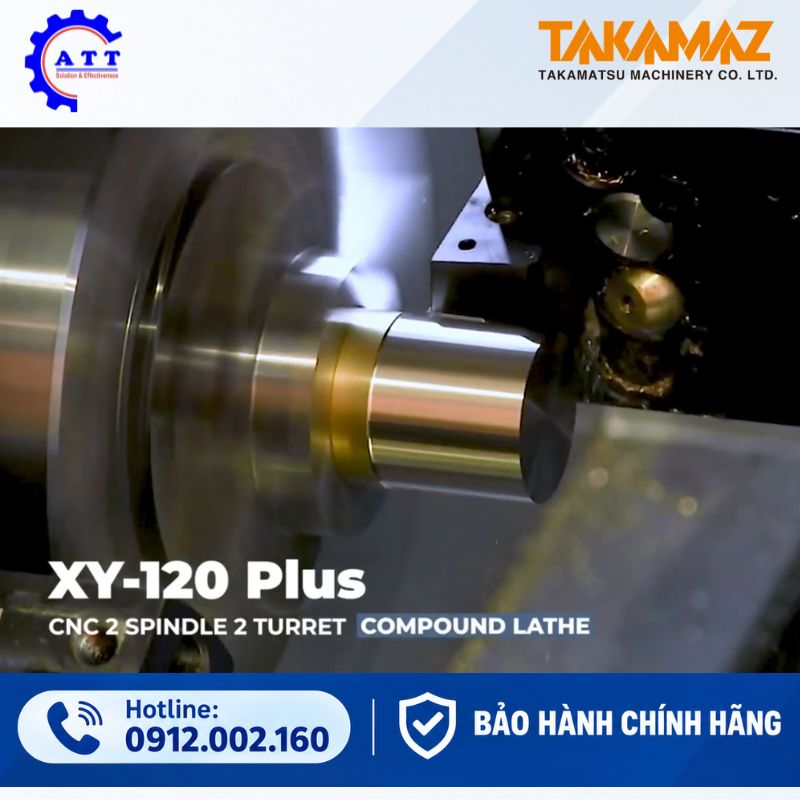

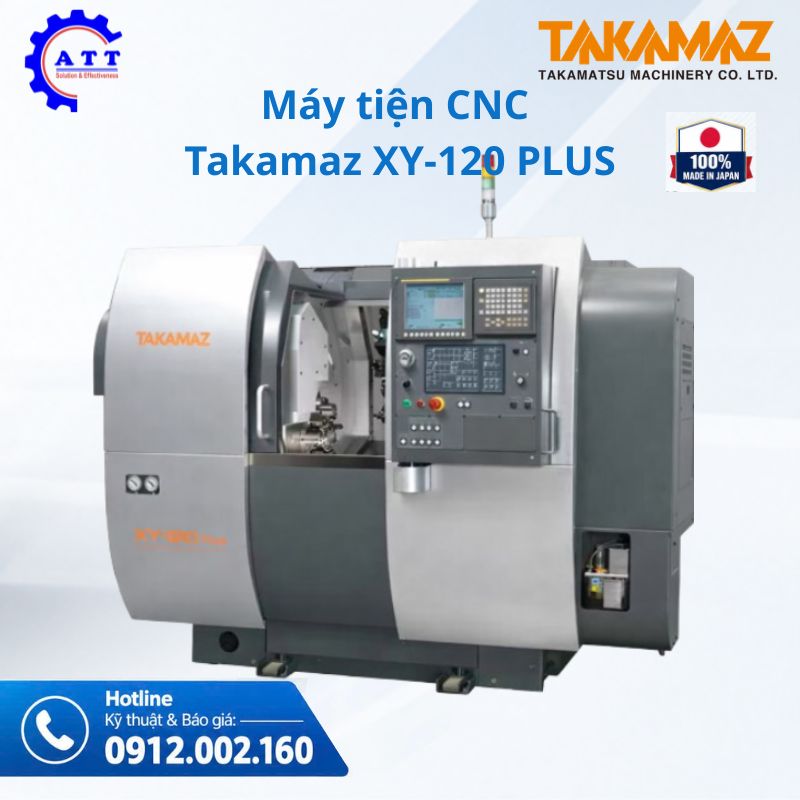

XY-120 PLUS gia công chồng trục, rút ngắn chu kỳ
Máy tiện CNC đa nhiệm cỡ trung XY-120 PLUS được trang bị trục X2 ở trục chính phụ, cho phép gia công chồng lớp. Máy có thể lắp thêm đài dao phụ tùy chọn, giúp rút ngắn đáng kể thời gian chu kỳ gia công. So với các máy thông thường, XY-120 PLUS sử dụng động cơ hiệu suất cao, đạt:
- Diện tích gia công tiện ngoài (OD) phía trục chính chính: 0,87 mm² (tăng 10%)
- Diện tích gia công tiện ngoài (OD) phía trục chính phụ: 0,5 mm² (tăng 13%)
Hai trục chính được đồng bộ hoàn toàn, đảm bảo độ chính xác cao khi gia công đồng thời.

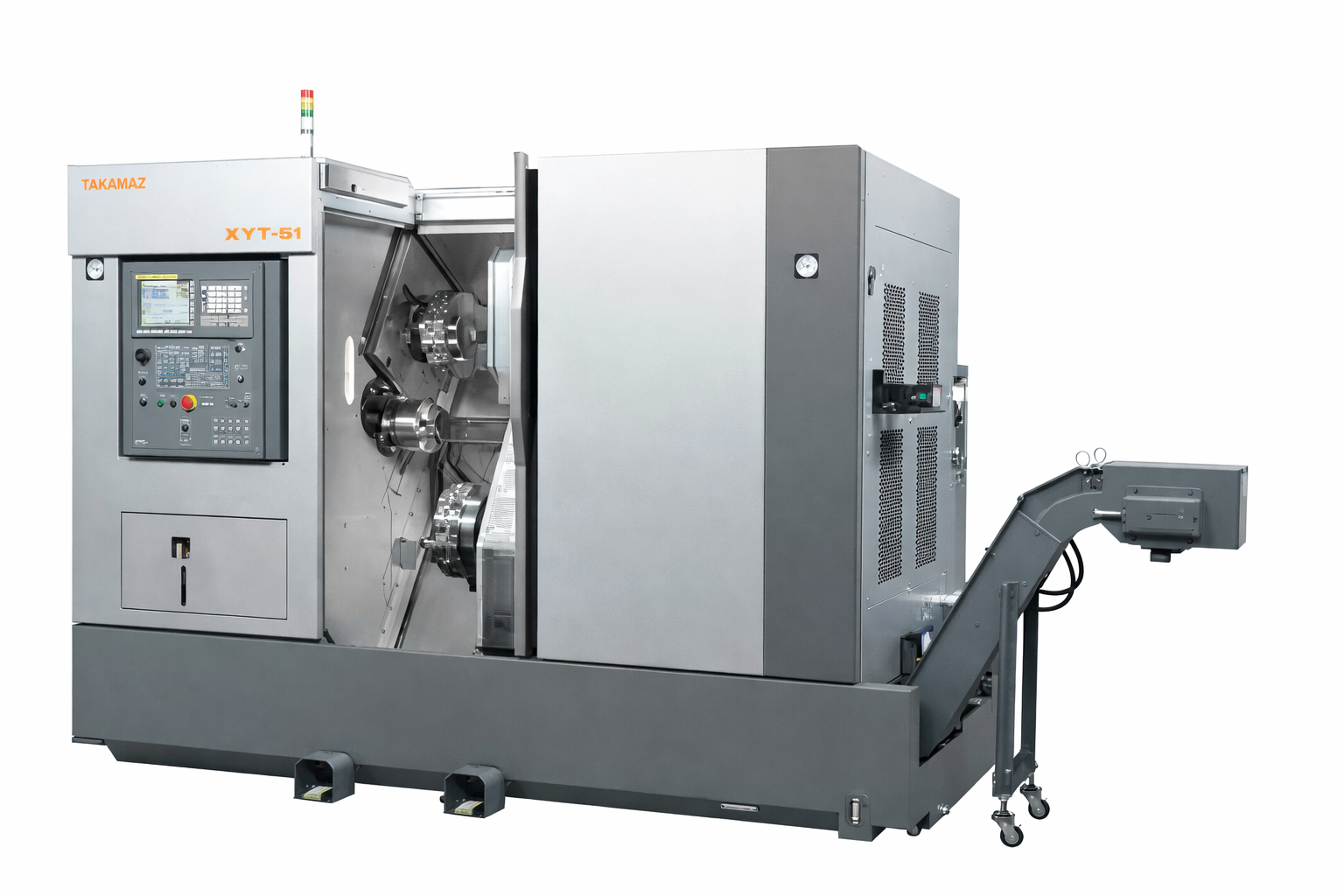

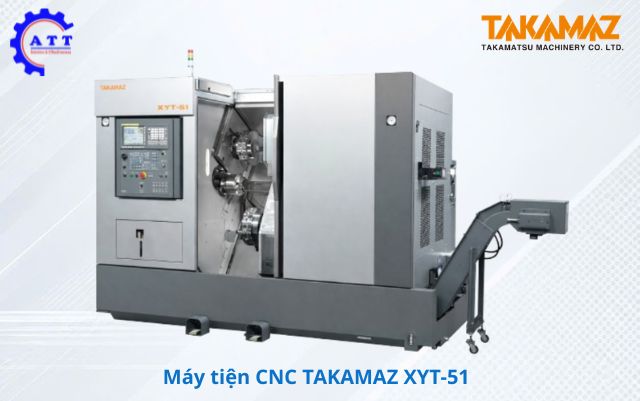

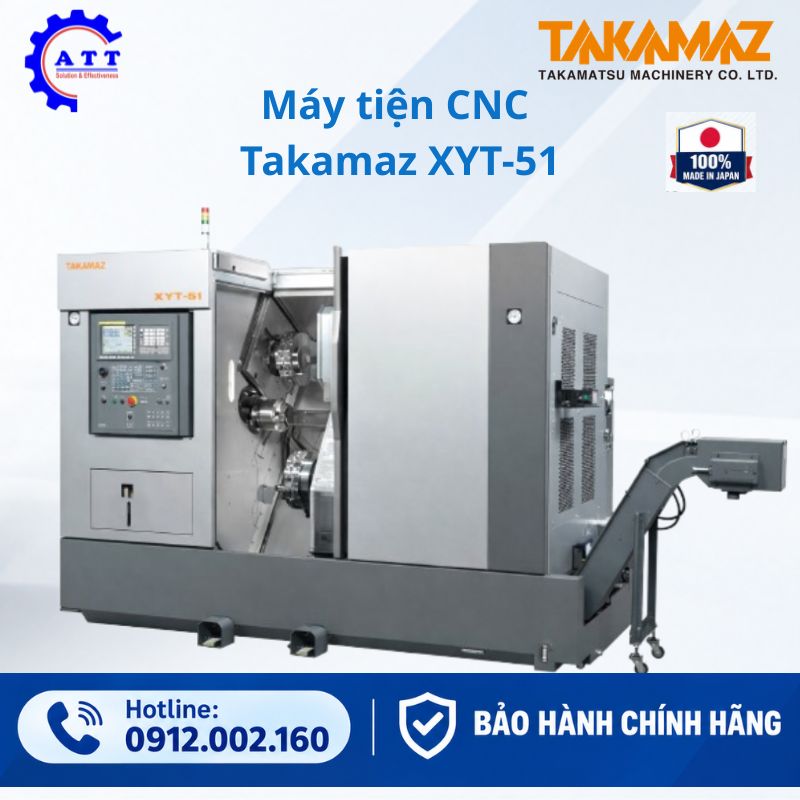

XYT-51 gia công trục tải nặng, gia công cân bằng
Máy XYT-51 phù hợp cho gia công phôi thanh đường kính đến Ø51 mm (Ø65 mm, tùy cấu hình), đáp ứng tốt các ứng dụng gia công trục và chi tiết dạng thanh. Máy hỗ trợ tối đa 48 dao tiện với cơ cấu chia nửa và 24 dao động lực, cho phép thực hiện nhiều nguyên công trong một lần gá.
Nhờ công suất động cơ được nâng cao so với các thế hệ trước, máy tiện CNC Takamaz XYT-51 có khả năng gia công tải nặng và gia công phức hợp ổn định, đảm bảo độ chính xác cao và độ tin cậy trong vận hành liên tục, phù hợp cho các yêu cầu sản xuất linh hoạt.
Gia công tiện-phay tổng hợp với trục Y
Máy được trang bị trục Y và chức năng phay, cho phép thực hiện gia công tiện – phay tổng hợp, đạt khả năng gia công tương đương trung tâm gia công. Nhờ sử dụng trục Y, các nguyên công tiện đa nhiệm như nội suy tọa độ cực và nội suy trụ, vốn khó thực hiện trên máy tiện thông thường, có thể được gia công dễ dàng và với độ chính xác cao.
Thông số liên quan đến trục Y và dao động lực:
| Model | Hành trình cắt trục Y | Số lượng dao động lực | Khả năng dao động lực |
| XY-120 PLUS | ±35 mm | 12 dao / mỗi đài | Ø13 mm, M8 |
| XYT-51 | ±35 mm | 12 dao / đài số 1 | Ø13 mm, M12 |
Trục chính phụ và gia công hai mặt trong một lần gá
Máy được trang bị trục chính phụ có năng lực tương đương trục chính chính, cho phép thực hiện gia công mặt sau trong cùng một cấu trúc máy đơn. Chuyển động quay của hai trục chính được đồng bộ hoàn toàn, mang lại độ chính xác cao và chất lượng bề mặt đồng đều, đặc biệt phù hợp cho gia công chi tiết dạng trục.
Thông số trục chính phụ:
| Model | Kích thước mâm cặp trục phụ | Tốc độ trục chính | Hành trình |
| XY-120 PLUS | 5 inch | Tối đa 5.000 vòng/phút | 440 mm |
| XYT-51 | 6 inch | Tối đa 5.000 vòng/phút | 550 mm |

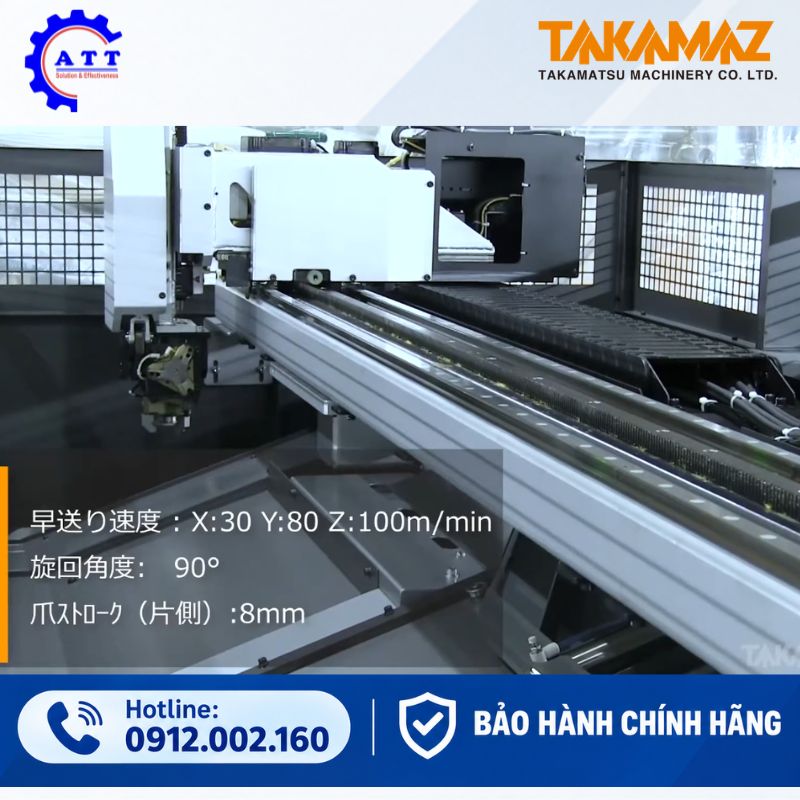

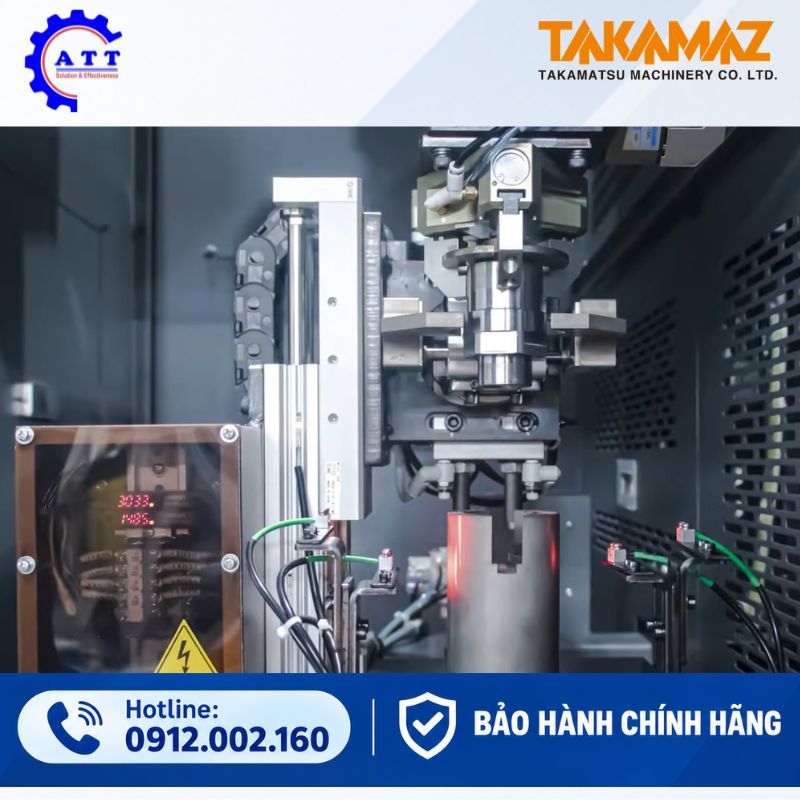

Tự động hóa, vận hành và bảo trì trong sản xuất

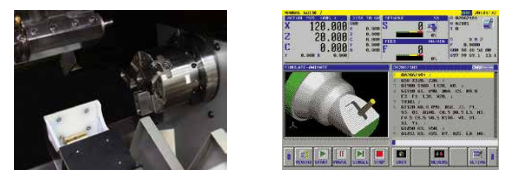

Tự động hóa gia công phôi thanh bằng bộ hứng chi tiết: Máy được trang bị bộ hứng chi tiết tự động, cho phép cài đặt thời điểm nhận phôi tối ưu thông qua chương trình gia công. Khi kết hợp với bộ cấp phôi thanh tự động, hệ thống cho phép vận hành không người giám sát trong thời gian dài, nâng cao hiệu suất gia công phôi thanh và giảm phụ thuộc vào nhân công.

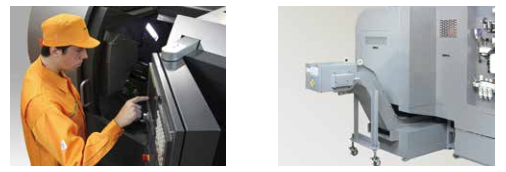

Hệ thống hướng dẫn FANUC hỗ trợ lập trình dễ dàng: Máy được trang bị hệ thống hướng dẫn FANUC Manual Guide i, cho phép lập trình các chu trình gia công như tiện, phay, gia công nghiêng một cách trực quan. Các chương trình có thể được mô phỏng đồ họa gần với thực tế, giúp rút ngắn đáng kể thời gian lập trình và giảm sai sót khi thiết lập chương trình.
Bảng điều khiển xoay giúp nâng cao khả năng vận hành: Để giảm tải cho người vận hành, máy sử dụng bảng điều khiển xoay, được thiết kế nhằm giảm biên độ di chuyển của người thao tác. Tư thế làm việc được cải thiện, giúp duy trì tư thế ổn định, ít mệt mỏi, đồng thời đảm bảo môi trường làm việc an toàn và hiệu quả.
Băng tải phoi ngăn tích tụ phoi gia công: Kết cấu băng máy dạng nghiêng của dòng XY giúp phoi chảy trơn tru, kể cả với các dạng phoi phức tạp. Khi kết hợp với băng tải phoi, hệ thống có thể loại bỏ phoi liên tục ra khỏi máy, ngăn ngừa tích tụ phoi và duy trì môi trường gia công ổn định.
Thiết kế tối ưu cho bảo trì và môi trường vận hành: Để thuận tiện cho bảo trì và đảm bảo khả năng vận hành ổn định, bộ điều chỉnh áp suất mâm cặp và bơm bôi trơn được bố trí ở mặt trước máy. Máy được trang bị chức năng thông báo chu kỳ kiểm tra định kỳ, giúp quản lý thời điểm thay pin và kiểm tra bơm thủy lực, hỗ trợ kiểm soát bảo trì và duy trì tình trạng vận hành tối ưu trong thời gian dài.
Ngoài ra, XY-120 PLUS được trang bị động cơ hiệu suất cao, góp phần nâng cao độ bền và độ tin cậy của hệ thống.
Nâng cao năng suất và tính linh hoạt-XY-120 PLUS

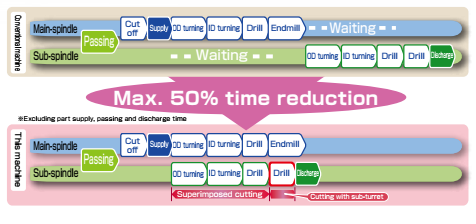

Gia công chồng trục giúp rút ngắn thời gian chu kỳ – XY-120 PLUS: Cấu hình X2 trục trên bàn trượt trục chính phụ được bổ sung, cho phép gia công chồng trục theo trục X và Z. Khi lắp thêm đài dao phụ tùy chọn, máy có thể thực hiện gia công chồng trục đồng thời trên trục chính chính và trục chính phụ, từ đó giảm mạnh thời gian chu kỳ gia công. So với quy trình gia công thông thường, phương pháp gia công chồng trục này giúp rút ngắn thời gian chu kỳ tối đa khoảng 50% (không bao gồm thời gian cấp phôi, chuyển phôi và xả phôi).
Dung lượng chứa dao lớn, đáp ứng sản xuất linh hoạt – XY-120 PLUS: Đài dao chính 12 vị trí kết hợp chức năng chia độ trung gian cho phép bố trí 24 vị trí lưu trữ dao. Khi lắp thêm đài dao phụ, tổng số vị trí lưu trữ dao có thể đạt 36 vị trí, giúp giảm số lần thay dao và rút ngắn thời gian thiết lập khi sản xuất nhiều chủng loại sản phẩm. Máy cho phép lắp tối đa 12 dao động lực để gia công khoan với đường kính lên đến Ø13 mm, đáp ứng tốt các yêu cầu gia công phức hợp.
Nâng cao độ chính xác và độ cứng vững-XYT-51

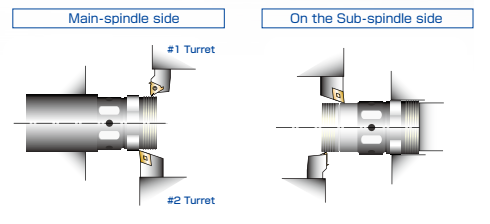

Gia công cân bằng nâng cao độ chính xác – XYT-51: Bằng cách đồng bộ hai dao tiện (ví dụ dao tiện thô và dao tiện tinh) gia công đồng thời từ hai phía, hiện tượng uốn cong chi tiết trong quá trình tiện ngoài được triệt tiêu hiệu quả. Nhờ đó, độ chính xác gia công được nâng cao và thời gian chu kỳ được rút ngắn. Trong quá trình tiện ngoài, đài dao số 1 và đài dao số 2 được điều khiển đồng bộ, cho phép thực hiện gia công cân bằng có độ chính xác cao, đặc biệt hiệu quả đối với các chi tiết trục dài.

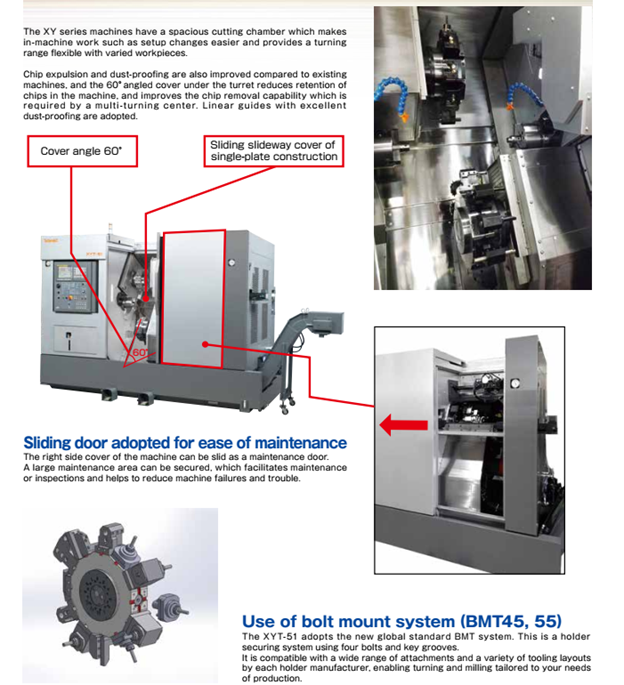

Buồng gia công rộng của XYT-51, thuận lợi cho thao tác trong máy : Dòng máy XY series được thiết kế với buồng gia công rộng, giúp các thao tác trong máy như thay đổi thiết lập trở nên dễ dàng hơn, đồng thời đảm bảo phạm vi tiện phù hợp cho nhiều loại chi tiết.
So với các máy hiện có, khả năng xả phoi được cải thiện đáng kể. Nắp che có góc nghiêng 60° đặt phía trên đài dao giúp hạn chế phoi lưu lại trong buồng máy và nâng cao hiệu quả xả phoi, đáp ứng yêu cầu của trung tâm tiện đa nhiệm. Ngoài ra, ray dẫn hướng tuyến tính được bảo vệ bằng nắp che dạng một tấm trượt, giúp tăng độ bền và độ tin cậy trong vận hành lâu dài.
Cửa trượt bảo trì giúp dễ dàng bảo dưỡng và kiểm tra: Nắp che bên phải của máy được thiết kế dạng cửa trượt, cho phép mở ra như một cửa bảo trì. Nhờ đó, khu vực bảo dưỡng rộng rãi có thể được 확보, giúp các công việc bảo trì, kiểm tra định kỳ được thực hiện dễ dàng hơn, đồng thời giảm nguy cơ sự cố và hư hỏng máy.
Hệ thống gá dao tiêu chuẩn BMT (BMT45 / BMT55): Máy XYT-51 sử dụng hệ thống gá dao bulông tiêu chuẩn toàn cầu BMT. Nhờ đó, giá đỡ dao có khả năng tương thích cao với nhiều loại dao và phương án bố trí dao khác nhau do các nhà sản xuất giá đỡ cung cấp, cho phép tùy biến linh hoạt các nguyên công tiện và phay theo yêu cầu sản xuất.

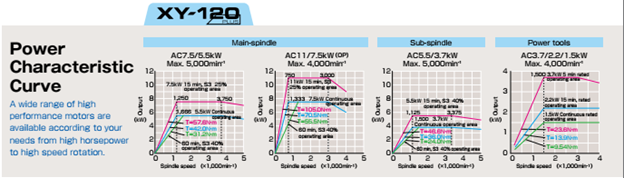

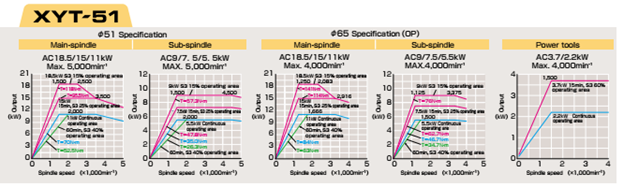

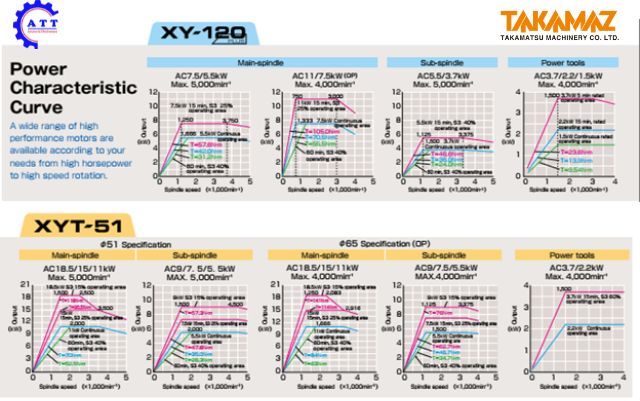

Công suất và năng lực cắt của máy tiện CNC Takamaz XY-120 PLUS và XYT-51
Bản vẽ kích thước máy tiện CNC Takamaz XY-120 PLUS và XYT-51
Thông số kỹ thuật máy tiện CNC Takamaz XY-120 PLUS và XYT-51
| Thông số kỹ thuật | Đơn vị | XY-120 PLUS – Trục chính 1 | XY-120 PLUS –Trục chính 2 | XYT-51 Ø51 –Trục chính | XYT-51 Ø51 –Trục chính phụ | XYT-51 Ø65 (OP) –Trục chính | XYT-51 Ø65 (OP) –Trục chính phụ | |
| Khả năng gia công | Đường kính tiện tối đa | mm | Ø170 | Ø135 | Ø190 | Ø190 | Ø240 | Ø240 |
| Chiều dài tiện tối đa | mm | 330 | 330 | 150 (440, gia công một phía) | 150 (440, gia công một phía) | 150 (440, gia công một phía) | 150 (440, gia công một phía) | |
| Đường kính thanh tối đa | mm | Ø42 (Ø51) | Ø20 | Ø51 | Ø42 | Ø65 | Ø51 | |
| Kích thước mâm cặp | inch | Collet, 6 | Collet, 5 | Collet, 6 | Collet, 6 | 8 | 8 | |
| Trục chính | Đầu trục chính | JIS | A2-5 (A2-6) | A2-4 | A2-6 | A2-5 | A2-8 | A2-6 |
| Đường kính ổ trục chính | mm | Ø85 (Ø100) | Ø65 | Ø100 | Ø85 | Ø120 | Ø100 | |
| Đường kính lỗ xuyên trục | mm | Ø52 (Ø61) | Ø36 | Ø52 | Ø43 | Ø66 | Ø52 | |
| Tốc độ trục chính | vòng/phút | Tối đa 5.000 (tối đa 4.000) | Tối đa 5.000 | Tối đa 5.000 | Tối đa 5.000 | Tối đa 4.000 | Tối đa 4.000 | |
| Đài dao | Loại đài dao | – | 12 vị trí, 24 dao | 12 vị trí, 24 dao | Đài dao 12 vị trí, 24 dao, BMT45 | Đài dao 12 vị trí, 24 dao, BMT45 | Đài dao 12 vị trí, 24 dao, BMT55 | Đài dao 12 vị trí, 24 dao, BMT55 |
| Kích thước cán dao | mm | □20 | □20 | □20 | □20 | □25 | □25 | |
| Đường kính cán dao doa | mm | Ø25 | Ø25 | Ø25 | Ø25 | Ø40 | Ø40 | |
| Hành trình tối đa | mm | X1:150, Z1:330, Y:±35 | X1:150, Z1:330, Y:±35 | X1:162.5 Z1:500 Y:±35 | X1:162.5 Z1:500 Y:±35 | X1:162.5 Z1:500 Y:+40/-35 | X1:162.5 Z1:500 Y:+40/-35 | |
| Tốc độ chạy nhanh | m/phút | X1:18 Z1:24 Y:12 | X1:18 Z1:24 Y:12 | X:18 Z:30 Y:12 A:30 | X:18 Z:30 Y:12 A:30 | X:18 Z:30 Y:12 A:30 | X:18 Z:30 Y:12 A:30 | |
| Dao động lực | Số lượng dao lưu trữ | chiếc | 12 | 12 | 12 | 12 | 12 | 12 |
| Tốc độ quay | vòng/phút | Tối đa 4.000 | Tối đa 4.000 | Tối đa 4.000 | Tối đa 4.000 | Tối đa 4.000 | Tối đa 4.000 | |
| Khả năng khoan | mm | Ø13 | Ø13 | Ø13 | Ø13 | Ø20 | Ø20 | |
| Khả năng doa | mm | Ø13 | Ø13 | Ø13 | Ø13 | Ø20 | Ø20 | |
| Khả năng taro | mm | M8 | M8 | M12 | M12 | M16 | M16 | |
| Trục C | Tốc độ chạy nhanh trục C | độ/phút | 21.600 | 21.600 | 2400 | 2400 | 24000 | 24000 |
| Động cơ trục C | – | Trục C | Trục C | AC0.75 | AC0.75 | - | - | |
| Động cơ | Động cơ trục chính | kW | AC7.5/5.5 (AC11/7.5) | AC5.5/3.7 | AC18.5/15/11 | AC9/7.5/5.5 | AC18.5/15/11 | AC9/7.5/5.5 |
| Động cơ chạy dao | kW | X1: AC1.2 Z1: AC1.8 Y: AC0.75 | X1: AC1.2 Z1: AC1.8 Y: AC0.75 | X:1.8 Z:1.8 Y:1.4 A:1.2 | X:1.8 Z:1.8 Y:1.4 A:1.2 | X:1.8 Z:1.8 Y:1.4 A:1.2 | X:1.8 Z:1.8 Y:1.4 A:1.2 | |
| Động cơ làm mát | kW | AC0.25/0.25 | AC0.25/0.25 | AC0.4 | AC0.4 | AC0.4 | AC0.4 | |
| Động cơ thủy lực | kW | AC1.5 | AC1.5 | AC0.75 | AC0.75 | AC0.75 | AC0.75 | |
| Động cơ dao động lực | kW | AC3.7/2.2/1.5 | AC3.7/2.2/1.5 | AC3.7/2.2 | AC3.7/2.2 | AC3.7/2.2 | AC3.7/2.2 | |
| Kích thước & trọng lượng | Chiều cao tâm trục chính | mm | 1050 | 1050 | 1240 | 1240 | 1240 | 1240 |
| Kích thước (D×R×C) | mm | 2.630 × 1.950 × 1.730 | 2.630 × 1.950 × 1.730 | 2.988 × 2.163 × 2.158 (3.490*) | 2.988 × 2.163 × 2.158 (3.490*) | 3.000 × 2.163 × 2.158 | 3.000 × 2.163 × 2.158 | |
| Khối lượng máy | kg | 4500 | 4500 | 7.400 (8.250*) | 7.400 (8.250*) | 7500 | 7500 | |
| Điện năng | Tổng công suất điện | kVA | 27 (31) | 27 (31) | 44 | 44 | 44 | 44 |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | XY-120 PLUS | XYT-51 |
| Giá đỡ dao doa (Boring holder) | 2 bộ | 2 bộ |
| Giá đỡ dao tiện ngoài (O.D. holder) | 2 bộ | 2 bộ |
| Giá đỡ dao cắt đứt (Cut-off holder) | 1 bộ | 1 bộ |
| Mặt bích collet (Collet flange) | 1 bộ mỗi bên (trục chính chính, trục chính phụ) | 1 bộ mỗi bên (trục chính chính, trục chính phụ) |
| Mâm cặp thủy lực | Tùy chọn | Tùy chọn |
| Xi lanh mâm cặp thủy lực | – | 1 bộ mỗi bên (trục chính chính, trục chính phụ) |
| Chức năng trục Y | 1 bộ (trục chính chính) | 1 bộ (mỗi đài dao) |
| Thiết bị chia độ trục chính | Trục C – 1 bộ (trục chính chính, trục chính phụ) | Trục C – 1 bộ (trục chính chính, trục chính phụ) |
| Bộ truyền động dao động lực | 1 bộ (trục chính chính) | 1 bộ (cả hai đài dao) |
| Trục chính phụ | 1 bộ | 1 bộ |
| Cụm làm mát | 1 bộ (200 lít) | 1 bộ (360 lít) |
| Bộ dụng cụ bảo trì | 1 bộ | 1 bộ |
| Tài liệu hướng dẫn TAKAMAZ | 1 bộ | 1 bộ |
Phụ kiện lựa chọn
| Hạng mục | XY-120 PLUS | XYT-51 |
| Giá đỡ dao | ○ | ○ |
| Xi lanh điều chỉnh hành trình | ○ | ○ |
| Collet | ○ | ○ |
| Mâm cặp thủy lực | ○ (Trục chính chính: 6 inch / Trục chính phụ: 5 inch) | ○ |
| Cảm biến kẹp mâm cặp | ○ | Tiêu chuẩn |
| Cảm biến chi tiết trên trục chính phụ | ○ | Tiêu chuẩn |
| Đài dao phụ (□16, Ø20) | ○ (12 vị trí) | – |
| Hệ thống nạp phôi TAKAMAZ | ○ | ○ |
| Hệ thống cấp phôi thanh | ○ | Tiêu chuẩn |
| Bộ xả phôi | ○ | Tiêu chuẩn |
| Cảm biến chi tiết gia công | ○ | ○ |
| Thiết bị kiểm tra dao cắt | ○ | ○ |
| Dao động lực (phay mặt / phay cạnh) | ○ | – |
| Băng tải phoi (dạng sàn / dạng xoắn) | ○ | ○ (bên phải) |
| Quạt thổi khí phía trước | ○ | ○ |
| Quạt thổi khí phía sau | ○ | – |
| Cụm làm mát phía sau | ○ | ○ |
| Đèn tín hiệu (1 tầng/2 tầng/3 tầng) | ○ | ○ |
| Thiết bị chữa cháy tự động | ○ | ○ |
| Thiết bị ngắt nguồn tự động | ○ | ○ |
| Hệ thống cửa tự động | ○ | – |
| Màu sơn đặc biệt | ○ | ○ |
| Khác | ○ | ○ |
