Đặc trưng của máy tiện CNC Takamaz XT-6 và XT-6M

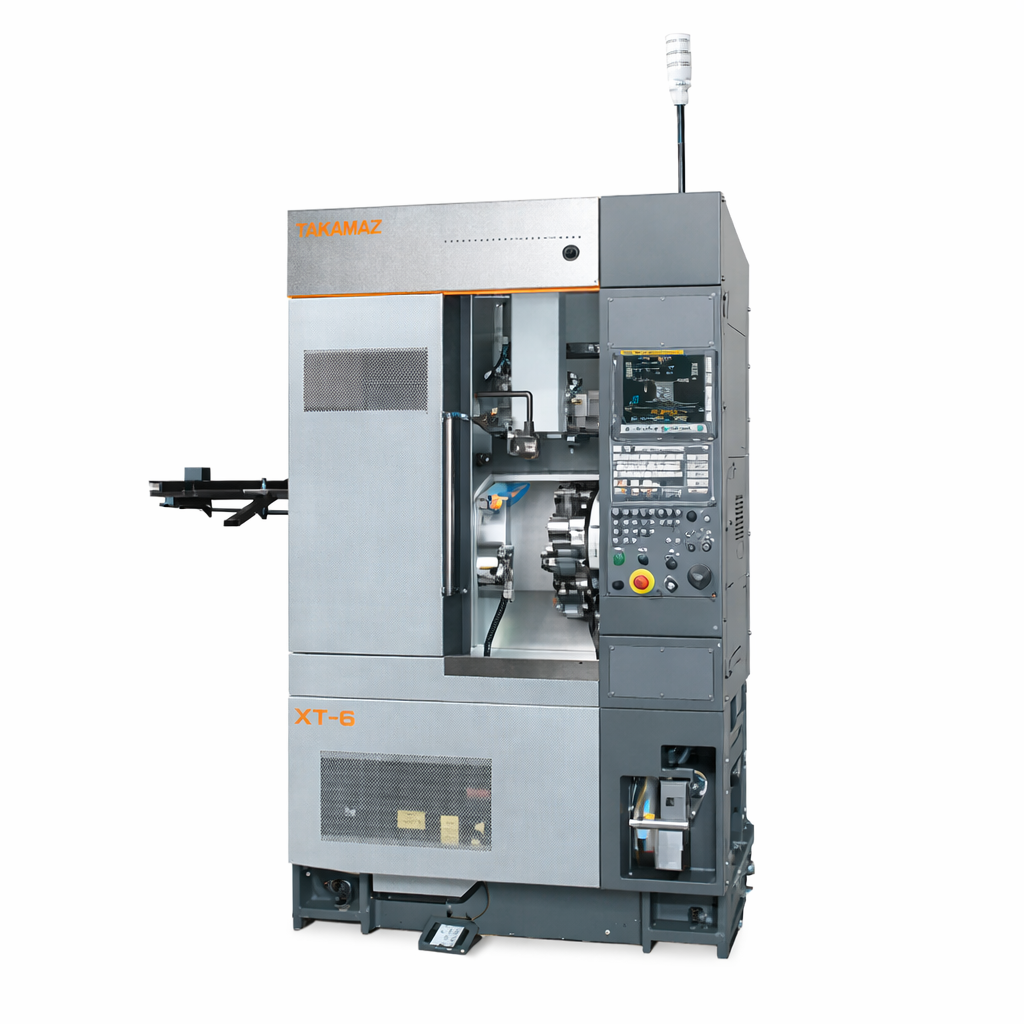

Máy tiện CNC Takamaz XT-6 và XT-6M là máy tiện CNC 1 trục chính, 1 đài dao cỡ 6 inch, thuộc dòng máy chủ lực của Takamaz, được phát triển và hoàn thiện hơn nữa nhằm đáp ứng các yêu cầu khắt khe về tốc độ, năng suất, độ chính xác và khả năng tự động hóa trong sản xuất hàng loạt.
Tốc độ gia công được nâng cao toàn diện
Máy tiện CNC Takamaz XT-6 và XT-6M được cải tiến mạnh mẽ về tốc độ chuyển động, đạt tốc độ chạy nhanh nhất trong phân khúc máy tiện 6 inch:

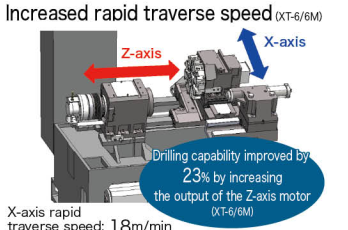

- Tốc độ chạy nhanh trục X: 18 m/phút
- Tốc độ chạy nhanh trục Z: 24 m/phút
Bên cạnh đó, công suất động cơ trục Z được nâng cao, giúp tăng khả năng khoan lên 23% so với model trước. Nhờ cải thiện đồng thời tốc độ chạy nhanh và khả năng cắt, máy rút ngắn hiệu quả cả thời gian cắt lẫn thời gian không cắt, qua đó nâng cao năng suất gia công tổng thể.
Linh hoạt lựa chọn hệ thống cấp phôi theo yêu cầu người dùng
XT-6/XT-6M cho phép lựa chọn hệ thống cấp phôi phù hợp với điều kiện sản xuất cụ thể:

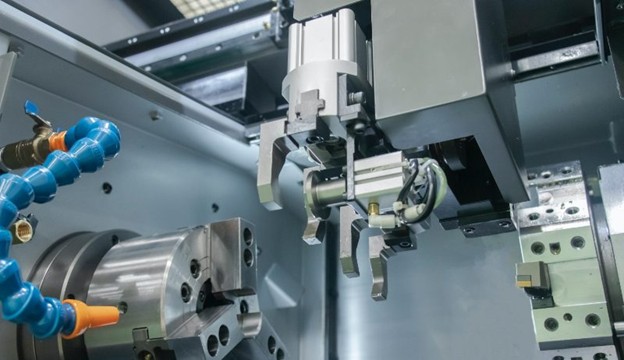

- Bộ cấp phôi compact FC60: thiết kế nhỏ gọn, lắp trực tiếp trên máy, tối ưu diện tích lắp đặt

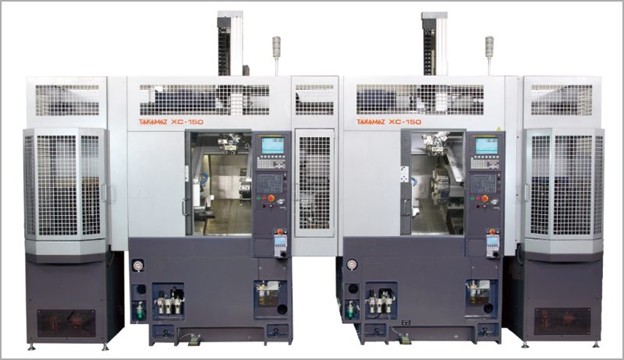

- Bộ cấp phôi servo dạng cổng: phù hợp xây dựng các hệ thống tự động hóa linh hoạt và dây chuyền sản xuất quy mô lớn
Khả năng lựa chọn linh hoạt hệ thống cấp phôi giúp máy dễ dàng tích hợp vào nhiều mô hình sản xuất khác nhau, từ máy đơn lẻ đến dây chuyền tự động hóa.
Cấp phôi tốc độ cao, rút ngắn thời gian chờ
Máy tiện CNC Takamaz XT-6 và XT-6M có thể sử dụng các bộ cấp phôi thế hệ mới với khả năng vận hành và tốc độ được nâng cao. Đối với bộ cấp phôi FC60:
- Tốc độ di chuyển nhanh của các trục cấp phôi đạt 120 m/phút
- Thời gian cấp phôi đạt 2,8 giây
Bảng điều khiển của bộ cấp phôi sử dụng màn hình cảm ứng kích thước 10,4 inch, tích hợp các chức năng hỗ trợ như tự động thiết lập chuyển động, giúp đơn giản hóa thao tác và rút ngắn thời gian chuẩn bị sản xuất.
Giảm thiểu sai lệch nhiệt, duy trì độ chính xác ổn định
XT-6/XT-6M có thể được trang bị các giải pháp kiểm soát sai lệch nhiệt tiên tiến của Takamaz, bao gồm:
- Hệ thống bù sai lệch nhiệt độc quyền Thermony
- Hệ thống làm mát bệ trục chính
- Các chức năng bù sai lệch nhiệt tùy chọn khác
Những giải pháp này giúp duy trì độ chính xác gia công ổn định, ngay cả trong điều kiện môi trường khắc nghiệt hoặc khi nhiệt độ xưởng biến động lớn.
Hệ điều hành Takamaz tối ưu cho máy tự động
Ở các cấu hình sử dụng bộ cấp phôi của XT-6/6M, máy được trang bị hệ điều hành Takamaz bên cạnh giao diện điều khiển tiêu chuẩn. Hệ điều hành này được tối ưu cho máy tự động, bao gồm:
- Chức năng hỗ trợ gia công tay an toàn khi căn chỉnh dao
- Chức năng lưu trữ và truy xuất trạng thái vận hành, hỗ trợ công tác bảo trì phòng ngừa
Nhờ đó, máy vừa đảm bảo tính tự động cao, vừa thuận tiện cho quản lý vận hành và bảo trì lâu dài.
Cải thiện khả năng vận hành và tiếp cận máy
Cấu trúc máy tiện CNC Takamaz XT-6 và XT-6M được tối ưu lại nhằm:
- Hạ thấp chiều cao tâm trục chính
- Cải thiện khả năng tiếp cận khu vực gia công
Đối với các máy trang bị bộ cấp phôi, chiều cao băng tải cấp phôi được hạ thấp, giúp giảm tải thao tác cho người vận hành, nâng cao hiệu quả và sự thoải mái trong quá trình làm việc liên tục.

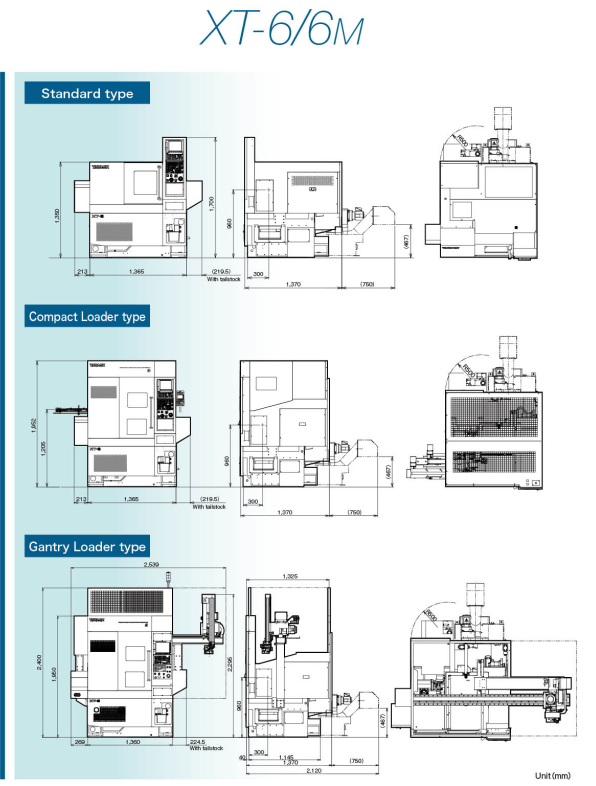

Sơ đồ kích thước máy tiện CNC Takamaz XT-6 và XT-6M
Thông số kỹ thuật máy tiện CNC Takamaz XT-6 và XT-6M
| Thông số kỹ thuật | Đơn vị | XT-6 (6 inch) | XT-6 (8 inch)-tùy chọn | XT-6M | |
| Khả năng gia công | Đường kính tiện tối đa | mm | Ø180 (Ø200 – đài dao 12 trạm) | Ø180 (Ø200 – đài dao 12 trạm) | Ø200 |
| Chiều dài tiện tối đa | mm | 240 | 240 | 195 | |
| Đường kính thanh tối đa | mm | Ø26 (Ø35) | Ø42 | Ø26 (Ø35) | |
| Kích thước mâm cặp | inch | 6 | 8 | 6 | |
| Trục chính | Đầu trục chính | JIS | A2-5 | A2-5 | A2-5 |
| Đường kính ổ trục chính | mm | Ø75 | Ø85 | Ø75 | |
| Đường kính lỗ xuyên trục | mm | Ø46 | Ø52 | Ø46 | |
| Tốc độ trục chính | vòng/phút | 4500 (6000) | 3500 | 4500 (6000) | |
| Đài dao | Loại đài dao | – | Đài dao 8 trạm (tùy chọn 12 trạm) | Đài dao 8 trạm | Đài dao 12 trạm |
| Kích thước cán dao | mm | Đài dao 8 trạm □20 (tùy chọn 12 trạm □20/□16) | □20 | Đài dao 12 trạm: □20 / □16 | |
| Đường kính cán dao doa | mm | Ø25 | Ø25 | Ø25 | |
| Hành trình tối đa | mm | X:120 ( ụ động: 90 (đài 8 trạm)/100 (đài dao 12 trạm) | X:120 ( ụ động: 90 (đài 8 trạm)/100 (đài dao 12 trạm) | X:120 (ụ động 100) / Z:265 | |
| Tốc độ chạy nhanh | m/phút | X:18 Z:24 | X:18 Z:24 | X:18 Z:24 | |
| Dao động lực | Số lượng dao lưu trữ | chiếc | – | – | 6 |
| Tốc độ quay | vòng/phút | – | – | 4000 | |
| Khả năng khoan | mm | – | – | Ø10 | |
| Khả năng phay ngón | mm | – | – | Ø10 | |
| Khả năng taro | mm | – | – | M6 | |
| Trục C | Tốc độ quay nhanh trục C | độ/phút | – | – | 18000 |
| Động cơ | Động cơ trục chính | kW | AC 7.5 / 5.5 | AC 7.5 / 5.5 | AC 7.5 / 5.5 |
| Động cơ chạy dao | kW | X: AC 0.75 Z: AC 1.8 | X: AC 0.75 Z: AC 1.8 | X: AC 0.75 Z: AC 1.8 | |
| Động cơ bơm làm mát | kW | AC 0.25 | AC 0.25 | AC 0.25 | |
| Động cơ thủy lực | kW | AC 0.75 | AC 0.75 | AC 0.75 | |
| Động cơ dao động lực | kW | – | – | AC 2.2 | |
| Ụ động | Kiểu đầu ụ động | – | MT-3 | MT-3 | MT-3 |
| Đường kính nòng ụ động | mm | Ø56 | Ø56 | Ø56 | |
| Hành trình nòng ụ động | mm | 85 | 85 | 85 | |
| Hành trình ụ động | mm | 220 | 220 | 220 | |
| Lực đẩy tối đa | kN | 3.5 | 3.5 | 3.5 | |
| Kích thước & khối lượng | Kích thước máy (D×R×C) | mm | 1.360×1.370×1.700 (2.080) | 1.360×1.370×1.700 (2.080) | 1.360×1.370×1.700 (2.080) |
| Khối lượng máy | kg | 2.300 (2.500) | 2.300 (2.500) | 2.500 (2.700) | |
| Tổng công suất điện | kVA | 12–19 (tùy cấu hình) | 12–19 (tùy cấu hình) | 12–19 (tùy cấu hình) | |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn | XT-6 | XT-6M |
| 1 | Giá đỡ dao doa | 2 bộ | 2 bộ |
| 2 | Giá đỡ dao tiện ngoài | – | – |
| 3 | Khối kẹp dao | 8 bộ (12 bộ) | 8 bộ (12 bộ) |
| 4 | Khối cấp dung dịch làm mát (đầu phun cho tiện ngoài) | 1 bộ | 1 bộ |
| 5 | Mặt bích collet | 1 bộ | 1 bộ |
| 6 | Xi lanh điều chỉnh hành trình | 1 bộ | 1 bộ |
| 7 | Mâm cặp thủy lực | Tùy chọn | Tùy chọn |
| 8 | Bộ nguồn thủy lực | 1 bộ | 1 bộ |
| 9 | Thiết bị phát hiện lực kẹp mâm cặp | 1 bộ | 1 bộ |
| 10 | Thiết bị chia độ trục chính | – | 1 bộ (trục C) |
| 11 | Bộ truyền động dao động lực | – | 1 bộ |
| 12 | Gia công tiện ren (bao gồm điều khiển tốc độ bề mặt không đổi) | 1 bộ | 1 bộ |
| 13 | Hệ thống dung dịch làm mát | 1 bộ (140 lít) | 1 bộ (140 lít) |
| 14 | Đèn làm việc | 1 bộ | 1 bộ |
| 15 | Bộ dụng cụ bảo trì | 1 bộ | 1 bộ |
| 16 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn | XT-6 | XT-6M |
| 1 | Giá đỡ dao | ○ | ○ |
| 2 | Mâm cặp collet | ○ | ○ |
| 3 | Mâm cặp thủy lực | ○ | ○ |
| 4 | Giá kẹp hợp kim giảm rung | ○ | ○ |
| 5 | Động cơ trục chính tích hợp | ○ | ○ |
| 6 | Hệ thống bù sai lệch nhiệt Thermony | ○ | ○ |
| 7 | Xi lanh mâm cặp thủy lực | ○ | ○ |
| 8 | Hệ thống loader Takamaz | ○ | ○ |
| 9 | Hệ thống cấp phôi thanh | ○ | ○ |
| 10 | Bộ tháo phôi | ○ | ○ |
| 11 | Thiết bị phát hiện chi tiết | ○ | ○ |
| 12 | Dao động lực | – | ○ |
| 13 | Băng tải phoi (Dạng sàn / Dạng xoắn) | Sau | Sau / Phải |
| 14 | Quạt thổi khí phía trước | ○ | ○ |
| 15 | Quạt thổi khí phía sau | ○ | ○ |
| 16 | Bộ làm mát phía sau | ○ | ○ |
| 17 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ | ○ |
| 18 | Hệ thống chữa cháy tự động | ○ | ○ |
| 19 | Thiết bị tự động ngắt nguồn | ○ | ○ |
| 20 | Hệ thống cửa tự động | ○ | ○ |
| 21 | Màu sơn đặc biệt | ○ | ○ |
Bài viết tư vấn kỹ thuật liên quan
- Máy tiện là gì? So sánh máy tiện vạn năng và máy tiện CNC, khi nào nên chuyển sang CNC
- Những thông số máy tiện CNC quan trọng cần biết trước khi đầu tư
- Bảo dưỡng máy tiện CNC theo ngày – tuần – tháng: checklist cho xưởng cơ khí
- Máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao khác nhau thế nào?
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
