Đặc trưng của máy tiện CNC Takamaz XTS-6

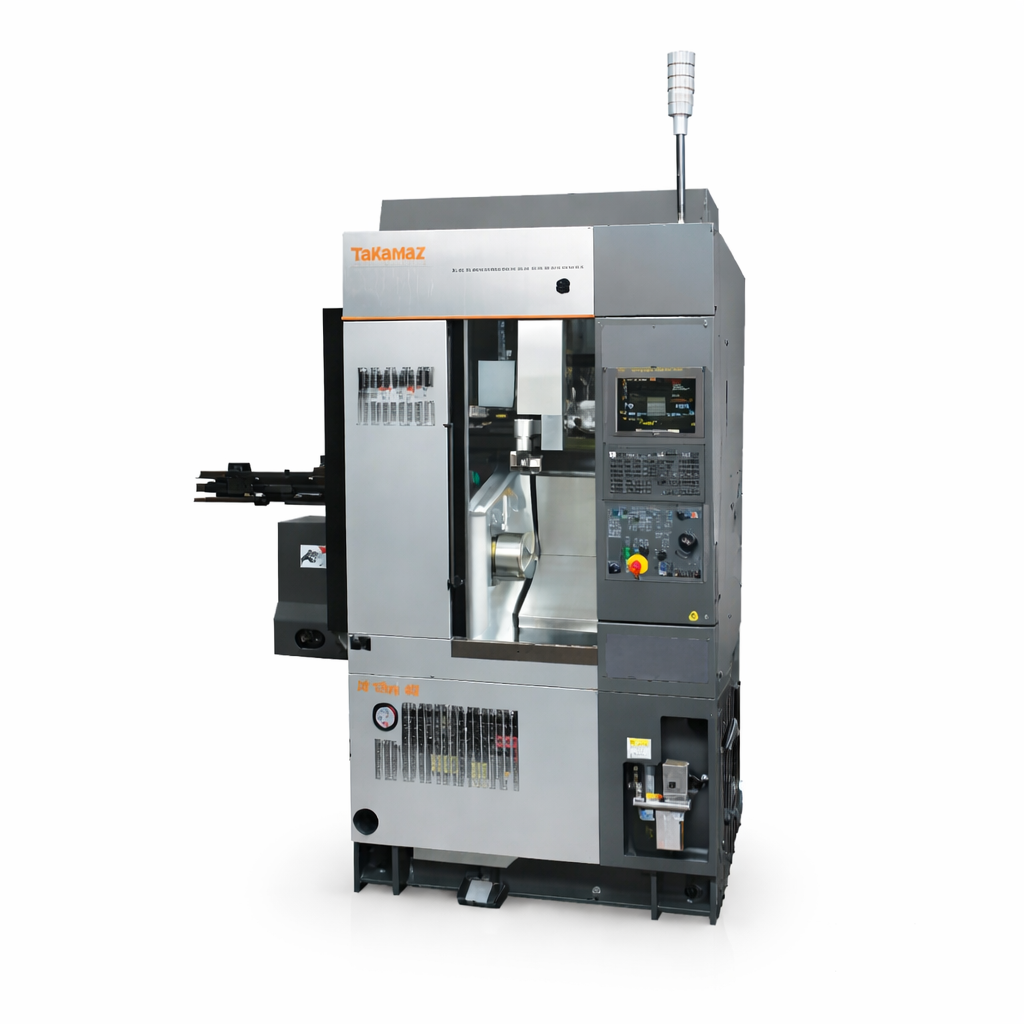

Máy tiện CNC Takamaz XTS-6 là máy tiện CNC 1 trục chính, 1 đài dao cỡ 6 inch, thuộc dòng máy tiện chính xác của Takamaz, được thiết kế theo hướng siêu nhỏ gọn, nâng cao năng suất và tiết kiệm năng lượng cho sản xuất hàng loạt. Máy phù hợp với các xưởng gia công yêu cầu không gian lắp đặt tối thiểu nhưng vẫn đảm bảo độ cứng vững, độ ổn định và tính lặp lại cao trong gia công liên tục.
XTS-6 đặc biệt phù hợp cho các ứng dụng tiện chi tiết nhỏ và trung bình với yêu cầu hiệu quả vận hành dài hạn.
Thiết kế nhỏ gọn nhất trong phân khúc máy tiện 6 inch
XTS-6 sở hữu diện tích lắp đặt nhỏ nhất trong phân khúc máy tiện 6 inch, với chiều rộng thân máy chỉ 1.105 mm, giúp tối ưu không gian nhà xưởng. Bên cạnh đó, máy áp dụng kết cấu trọng tâm thấp, với chiều cao trục chính 960 mm, góp phần giảm rung động trong quá trình gia công, đồng thời giảm áp lực thao tác cho người vận hành trong suốt ca làm việc.

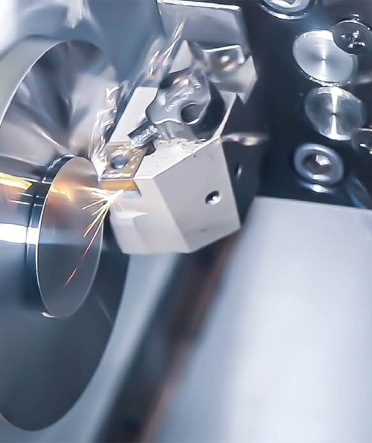

Rút ngắn thời gian chu kỳ nhờ tăng tốc độ trên toàn bộ các trục
Để nâng cao năng suất, Takamaz đã cải thiện toàn diện tốc độ chuyển động của XTS-6 so với model trước. Các chuyển động trên trục chính, trục X và trục Z đều được tăng tốc, giúp giảm cả thời gian cắt và thời gian không cắt, từ đó rút ngắn đáng kể thời gian chu kỳ gia công:
- Tốc độ trục chính tối đa tăng thêm 500 vòng/phút
- Thời gian tăng tốc trục chính giảm 35%
- Thời gian giảm tốc trục chính giảm 25%
- Tốc độ chạy nhanh trục X tăng 50%
- Tốc độ chạy nhanh trục Z tăng 33%
Nhờ các cải tiến này, máy đạt hiệu quả cao trong gia công liên tục, góp phần nâng cao năng suất tổng thể của dây chuyền sản xuất.
(So sánh tại tốc độ trục chính tối đa của model trước: 4.500 vòng/phút)
Tiết kiệm năng lượng khi máy dừng vận hành
Máy tiện CNC Takamaz XTS-6 được tích hợp chức năng dừng chờ (Idle Stop), cho phép tự động ngắt nguồn cấp cho bơm thủy lực khi máy dừng. Chức năng này đặc biệt hiệu quả trong các giai đoạn thiết lập máy, chuẩn bị gia công hoặc chờ vận hành, giúp giảm tiêu thụ điện năng không cần thiết và góp phần tiết kiệm chi phí vận hành.
Tiết kiệm năng lượng cho bộ cấp phôi F
Khi sử dụng bộ cấp phôi F, máy tiện CNC Takamaz XTS-6 được trang bị hệ thống tái sinh năng lượng, cho phép thu hồi năng lượng phát sinh trong quá trình giảm tốc của các chuyển động và hoàn trả trở lại nguồn điện. Nhờ đó, mức tiêu thụ điện năng giảm khoảng 18% so với bộ cấp phôi Σi trong cùng điều kiện vận hành.
Ngoài ra, máy còn được tích hợp chức năng tối ưu tốc độ, tự động điều chỉnh tốc độ chuyển động của các cơ cấu bên ngoài máy ở mức phù hợp mà không ảnh hưởng đến thời gian chu kỳ gia công. Chức năng này giúp giảm tiêu thụ điện năng lên đến 32% so với bộ cấp phôi Σi, đồng thời hạn chế chuyển động dư thừa, qua đó kéo dài tuổi thọ các bộ phận cơ khí và nâng cao độ bền khi vận hành liên tục.
(Hiệu quả tiết kiệm năng lượng có thể thay đổi tùy theo điều kiện vận hành thực tế)

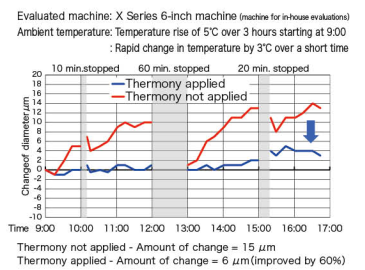

Giảm thiểu sai lệch nhiệt, duy trì độ chính xác gia công
XTS-6 có thể được trang bị hệ thống bù sai lệch nhiệt độc quyền Thermony của Takamaz. Hệ thống này cho phép dự đoán và bù sai lệch nhiệt phát sinh trong quá trình vận hành, giúp duy trì độ ổn định kích thước gia công ngay cả trong môi trường có biến động nhiệt độ lớn, đảm bảo chất lượng gia công ổn định trong sản xuất dài hạn.
Sơ đồ kích thước máy tiện CNC Takamaz XTS-6
Thông số kỹ thuật máy tiện CNC Takamaz XTS-6
| Thông số kỹ thuật | Đơn vị | XTS-6 | |
| Khả năng gia công | Đường kính tiện tối đa | mm | Ø180 |
| Chiều dài tiện tối đa | mm | 200 | |
| Đường kính thanh tối đa | mm | Ø26 | |
| Kích thước mâm cặp | inch | 6 | |
| Trục chính | Đầu trục chính | JIS | A2-5 |
| Đường kính ổ trục chính | mm | Ø75 | |
| Đường kính lỗ xuyên trục | mm | Ø46 | |
| Tốc độ trục chính | vòng/phút | Tối đa 5.000 | |
| Đài dao | Loại đài dao | – | Đài dao 8 vị trí |
| Kích thước cán dao | mm | □20 | |
| Đường kính cán dao doa | mm | Ø25 | |
| Hành trình tối đa | mm | X:120 Z:230 | |
| Tốc độ chạy nhanh | m/phút | X:18 Z:24 | |
| Dao động lực | Số lượng dao lưu trữ | chiếc | – |
| Tốc độ quay | vòng/phút | – | |
| Khả năng khoan | mm | – | |
| Khả năng phay ngón | mm | – | |
| Khả năng taro | mm | – | |
| Trục C | Tốc độ quay nhanh trục C | độ/phút | – |
| Động cơ | Động cơ trục chính | kW | AC 7.5 / 5.5 |
| Động cơ chạy dao | kW | X: AC 0.75 Z: AC 1.8 | |
| Động cơ bơm làm mát | kW | AC 0.25 | |
| Động cơ thủy lực | kW | AC 0.75 | |
| Động cơ dao động lực | kW | – | |
| Ụ động | Kiểu đầu ụ động | – | – |
| Đường kính ống pinole | mm | – | |
| Hành trình pinole | mm | – | |
| Hành trình ụ động | mm | – | |
| Lực đẩy tối đa | kN | – | |
| Kích thước & khối lượng | Kích thước máy (D×R×C) | mm | 1.105 × 1.380 × 1.700 (2.080) |
| Khối lượng máy | kg | 1.900 (2.100) | |
| Tổng công suất điện | kVA | 12–15 (phụ thuộc cấu hình) | |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Hạng mục | XTS-6 |
| 1 | Giá đỡ dao doa | 2 bộ |
| 2 | Giá đỡ dao tiện ngoài | — |
| 3 | Khối kẹp | 8 bộ |
| 4 | Khối kẹp (đầu phun cho tiện ngoài) | 1 bộ |
| 5 | Mặt bích collet | 1 bộ |
| 6 | Xi lanh điều chỉnh hành trình | 1 bộ |
| 7 | Mâm cặp thủy lực | Tùy chọn |
| 8 | Bộ nguồn thủy lực | 1 bộ |
| 9 | Thiết bị phát hiện kẹp mâm cặp | 1 bộ |
| 10 | Thiết bị chia độ trục chính | — |
| 11 | Bộ truyền động dao động lực | — |
| 12 | Tiện ren (bao gồm điều khiển tốc độ cắt không đổi) | 1 bộ |
| 13 | Bộ làm mát | 1 bộ (130 lít) |
| 14 | Đèn làm việc | 1 bộ |
| 15 | Bộ dụng cụ bảo dưỡng | 1 bộ |
| 16 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Hạng mục | XTS-6 |
| 1 | Giá đỡ dao | ○ |
| 2 | Mâm cặp collet | ○ |
| 3 | Mâm cặp thủy lực | ○ |
| 4 | Giá đỡ dao hợp kim giảm rung | ○ |
| 5 | Động cơ trục chính tích hợp | — |
| 6 | Thermony – hệ thống bù sai lệch nhiệt | ○ |
| 7 | Xi lanh kẹp mâm cặp thủy lực | ○ |
| 8 | Hệ thống loader TAKAMAZ | ○ |
| 9 | Hệ thống cấp phôi thanh | — |
| 10 | Bộ tháo phôi | ○ |
| 11 | Thiết bị phát hiện chi tiết | ○ |
| 12 | Dao động lực | — |
| 13 | Băng tải phoi (dạng sàn / dạng xoắn) | Phía sau |
| 14 | Quạt thổi khí phía trước | ○ |
| 15 | Quạt thổi khí phía sau | ○ |
| 16 | Bộ làm mát phía sau | ○ |
| 17 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ |
| 18 | Hệ thống chữa cháy tự động | ○ |
| 19 | Thiết bị ngắt nguồn tự động | ○ |
| 20 | Cửa tự động / cửa trượt | ○ |
| 21 | Màu sơn đặc biệt | ○ |
| 22 | Khác | ○ |
