Đặc trưng của máy tiện CNC Takamaz XW-130M
Máy tiện CNC Takamaz XW-130M là dòng máy tiện CNC chính xác 2 trục chính, 2 đài dao, mâm cặp 8 inch, được thiết kế cho gia công phức hợp tiện – phay với năng suất cao. Máy hỗ trợ dao dẫn động và cấu trúc cơ khí cứng vững, phù hợp cho sản xuất hàng loạt các chi tiết yêu cầu gia công đồng thời nhiều nguyên công trên cùng một máy.

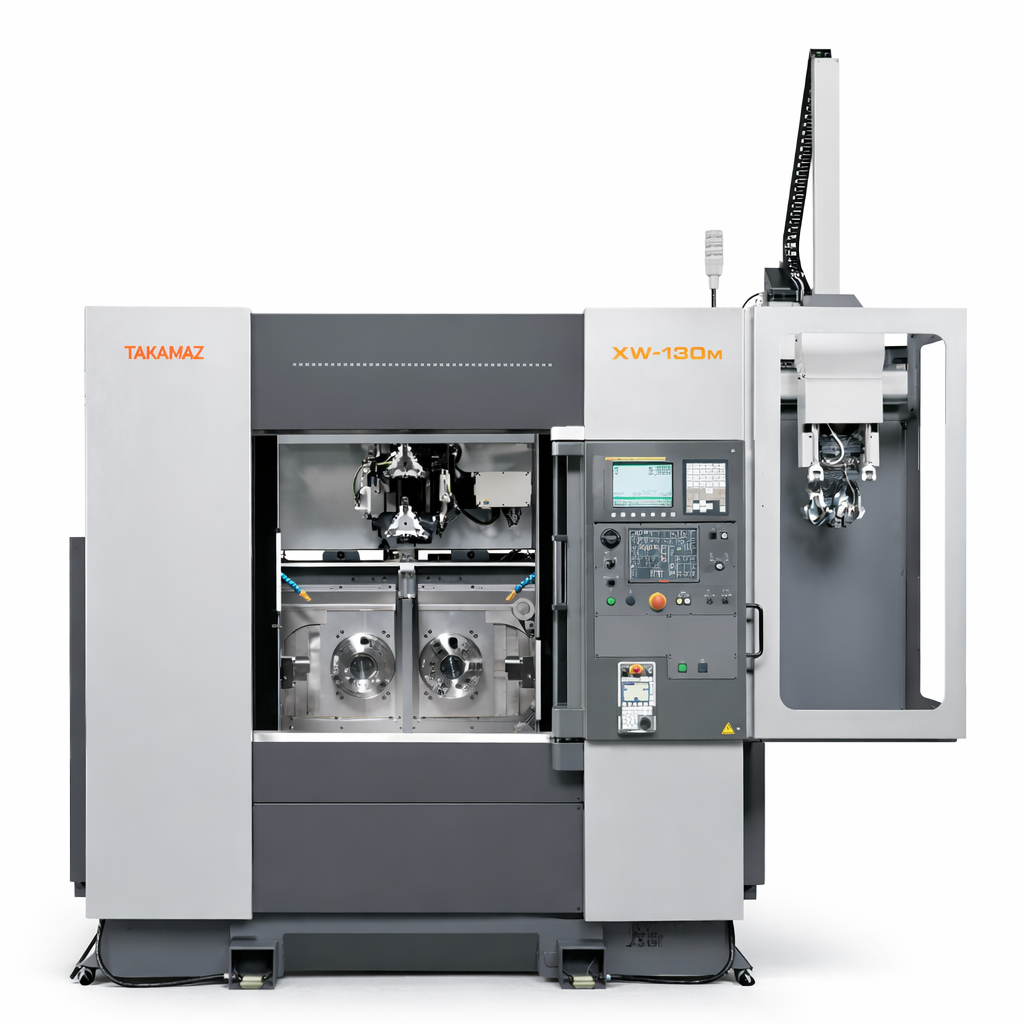

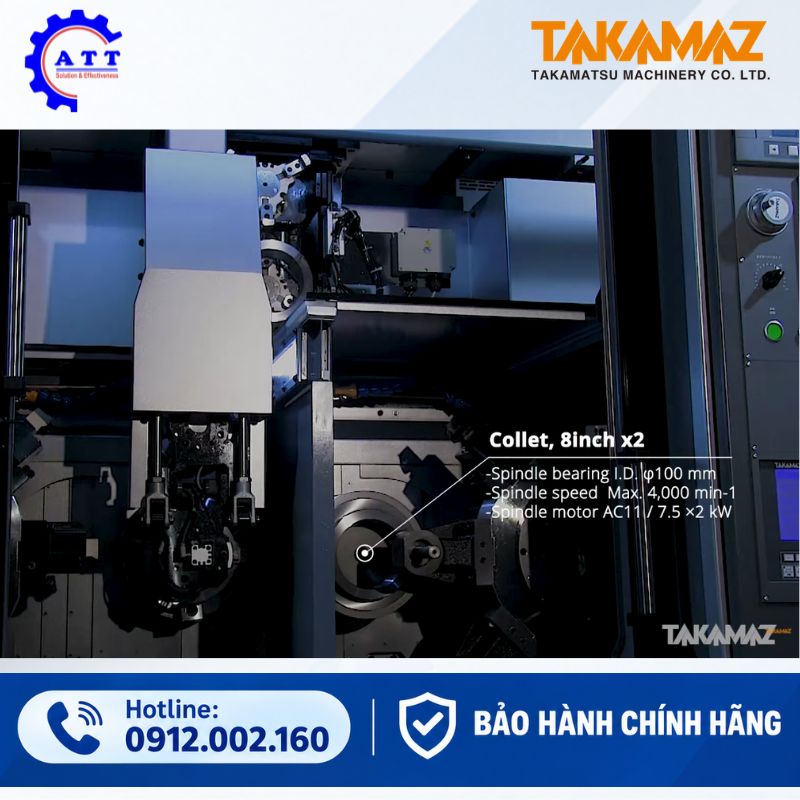

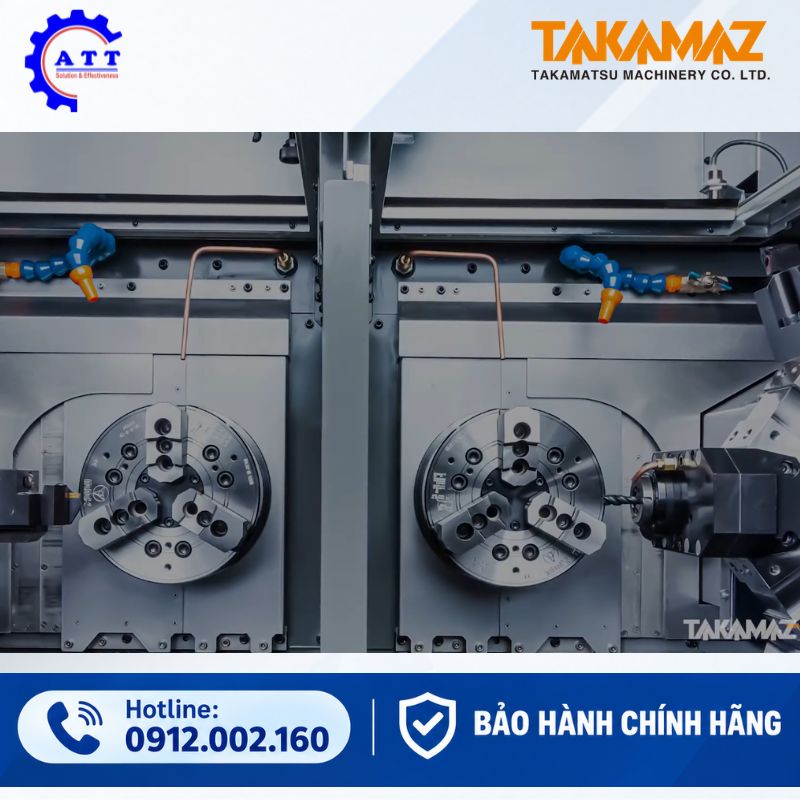

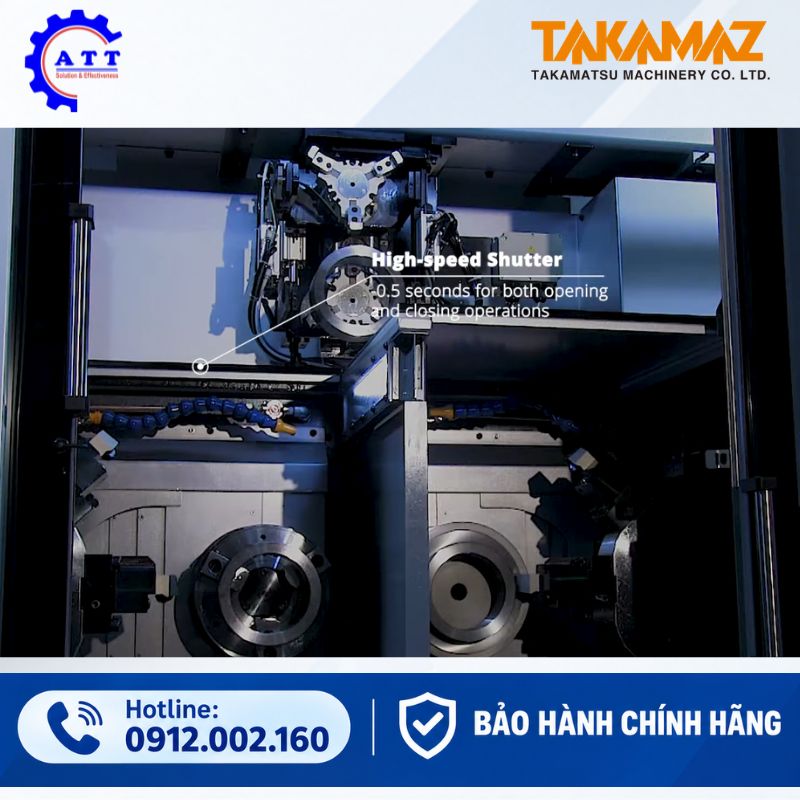

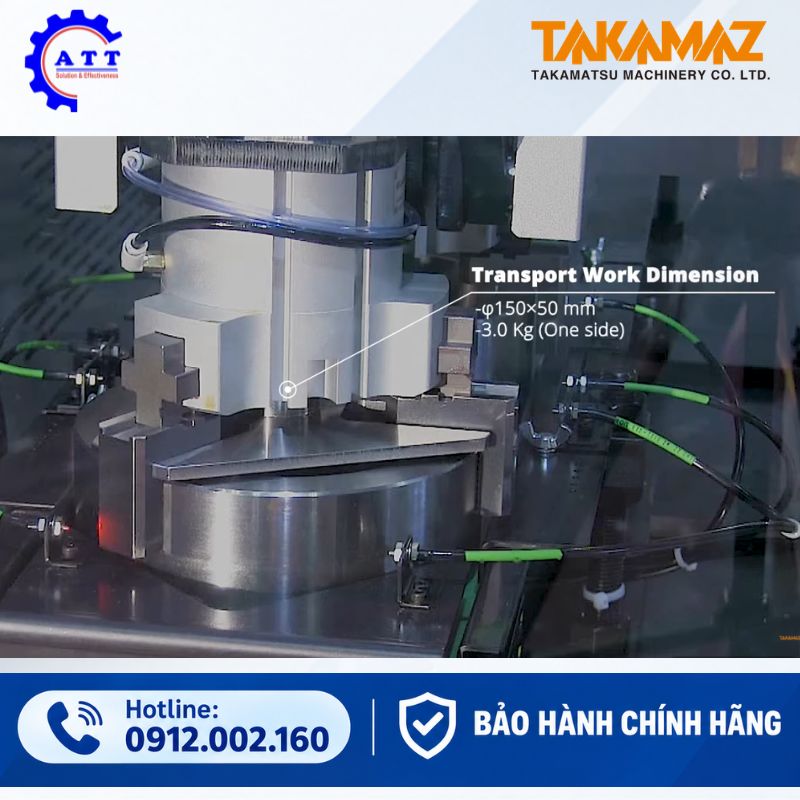

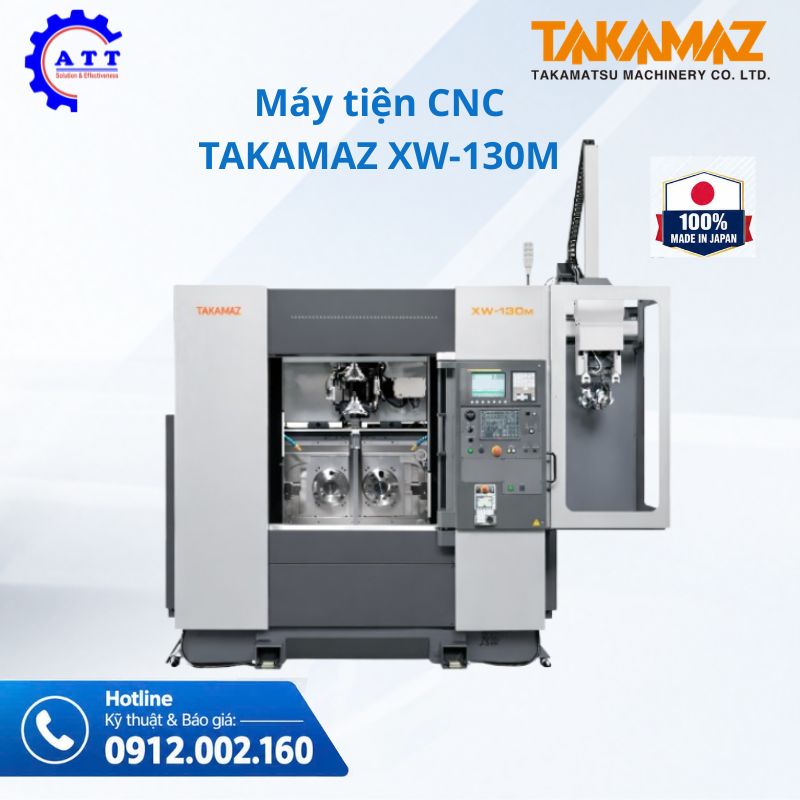

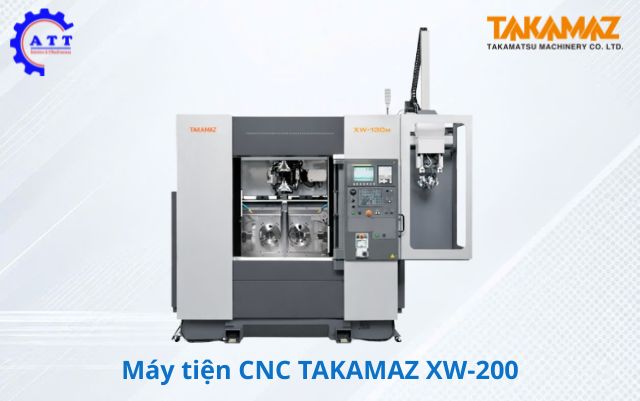

Máy tiện CNC Takamaz XW-130M
Video về máy tiện CNC Takamaz XW-130M

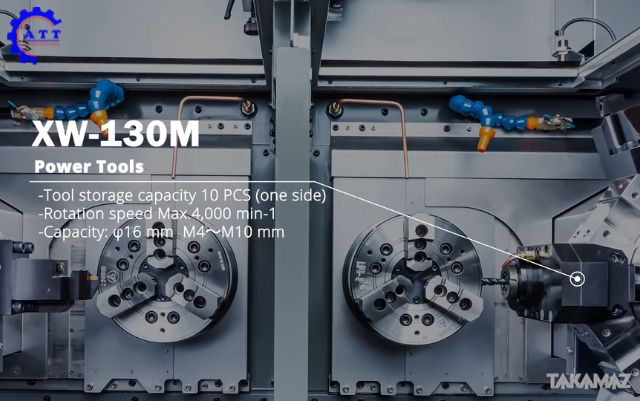

Hỗ trợ đa dạng nhu cầu gia công phức hợp nhờ tích hợp dao quay
XW-130M được trang bị hệ thống dao quay phù hợp cho mâm cặp 8 inch, cho phép lắp tối đa 20 dao quay, đáp ứng hiệu quả các nguyên công gia công phức hợp tiện – phay.
Trong quá trình sản xuất, phôi không cần chờ tồn giữa các công đoạn, giúp loại bỏ các bước gia công trước – sau riêng biệt, từ đó rút ngắn thời gian chu kỳ và nâng cao năng suất tổng thể.

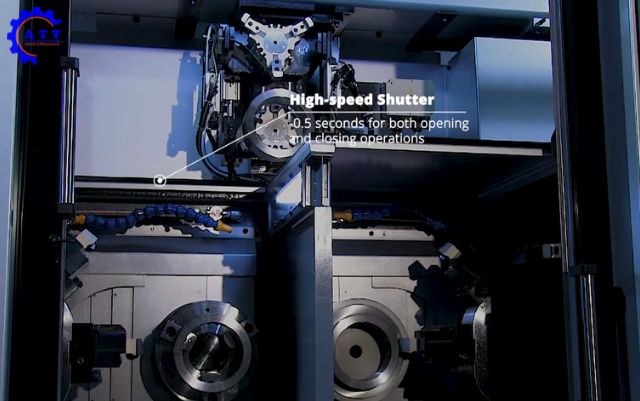

Năng suất cao với khả năng phay mạnh mẽ
Cấu trúc truyền động của hệ thống dao quay được tối ưu nhằm tăng hiệu suất truyền mô-men, cải thiện khả năng gia công phay.
Phạm vi kích thước dao lắp đặt được mở rộng, cho phép linh hoạt trong lựa chọn dao cắt, phù hợp với nhiều dạng chi tiết và điều kiện gia công khác nhau.

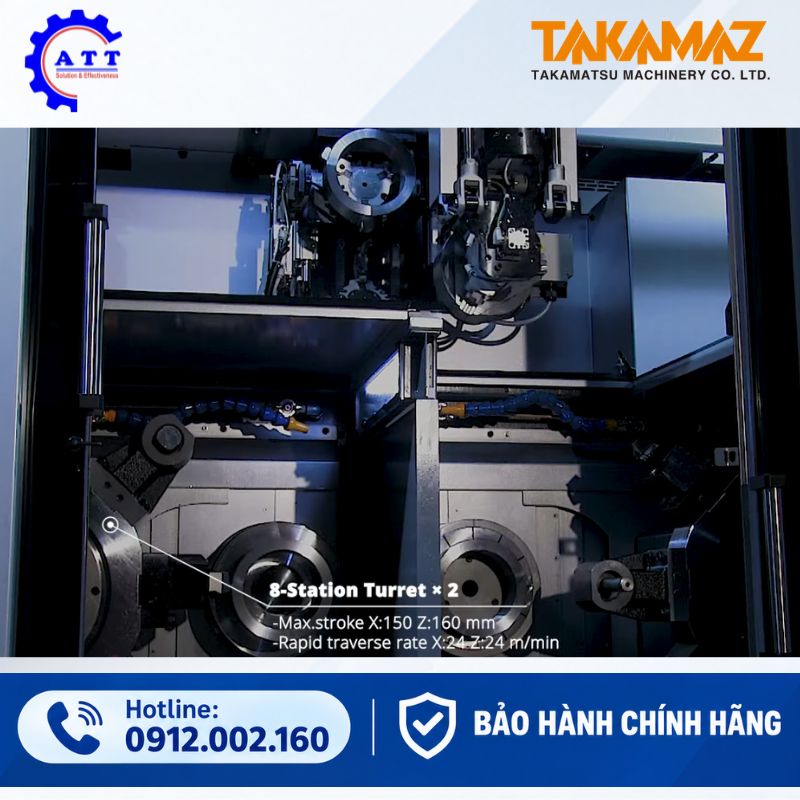

Kết cấu đài dao cứng vững, đảm bảo gia công tải nặng ổn định
Đài dao của XW-130M sử dụng dẫn hướng hộp có độ cứng vững cao, kết hợp với kết cấu hạn chế dịch chuyển trọng tâm, giúp tăng độ ổn định theo trục Z.
Thiết kế này góp phần giảm ảnh hưởng của rung động và biến dạng nhiệt trong quá trình cắt, đặc biệt hiệu quả khi gia công tải nặng liên tục trong sản xuất.
Cấu trúc ức chế dịch chuyển nhiệt, duy trì độ ổn định gia công
Máy được trang bị kết cấu ức chế dịch chuyển nhiệt do Takamaz phát triển, giúp giảm ảnh hưởng của biến dạng nhiệt phát sinh trong quá trình vận hành.
Nhờ đó, độ ổn định kích thước và độ chính xác gia công được duy trì trong các điều kiện sản xuất kéo dài.
Trang bị chức năng giảm rung hỗ trợ gia công phay tinh
Trong quá trình gia công phay tinh, XW-130M cho phép bù rung phát sinh từ trục chính phía đối diện hoặc giảm rung xuống mức thấp.
Chức năng này có thể lựa chọn và lập trình linh hoạt theo yêu cầu gia công, cho phép ưu tiên độ chính xác hoặc tối ưu thời gian chu kỳ tùy từng ứng dụng cụ thể.
Nâng cao khả năng thao tác khi thay đổi điều kiện gia công
Máy có kết cấu trọng tâm thấp, với chiều cao tâm trục chính được giới hạn ở 1.000 mm, giúp người vận hành thao tác với mâm cặp và phôi ở tư thế thuận tiện.
Khoang gia công sáng, tầm nhìn tốt giúp rút ngắn thời gian thao tác và cải thiện hiệu suất làm việc.
XW-130M được trang bị tiêu chuẩn:
- Bảng điều khiển xoay

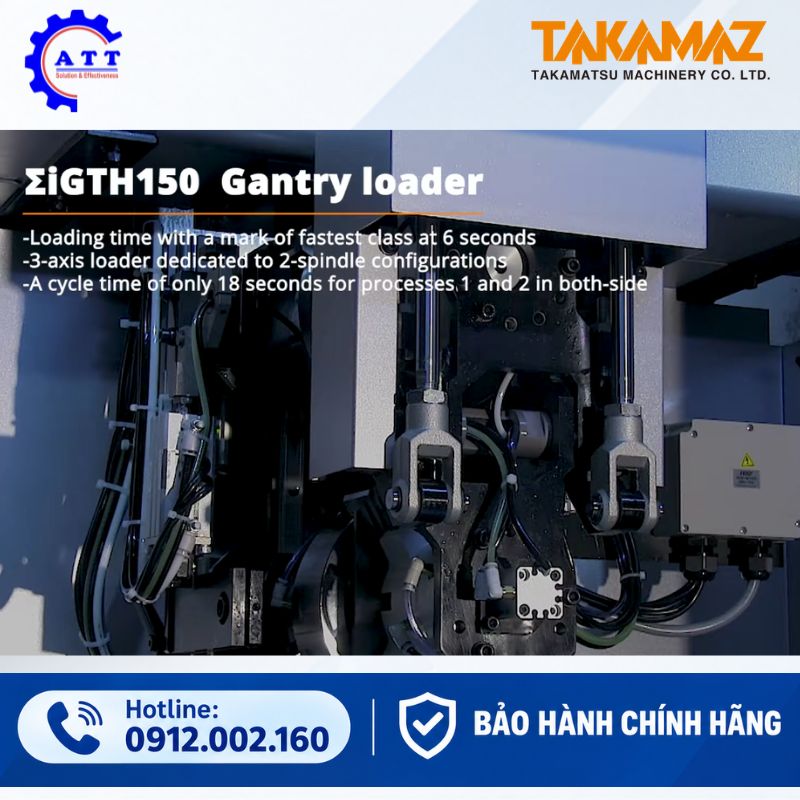

- Bảng điều khiển cho hệ thống cấp phôi
Các trang bị này hỗ trợ thao tác căn chỉnh chính xác, an toàn và thuận tiện trong quá trình vận

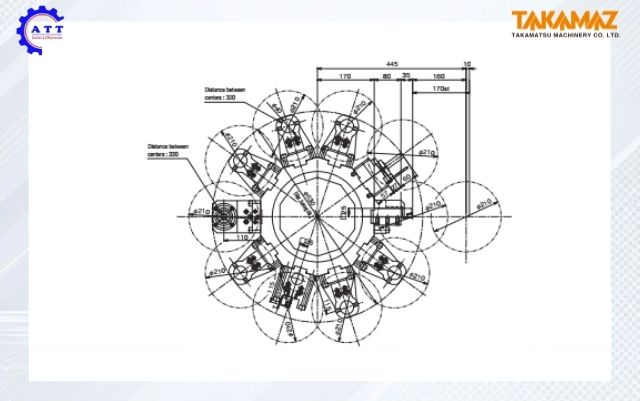

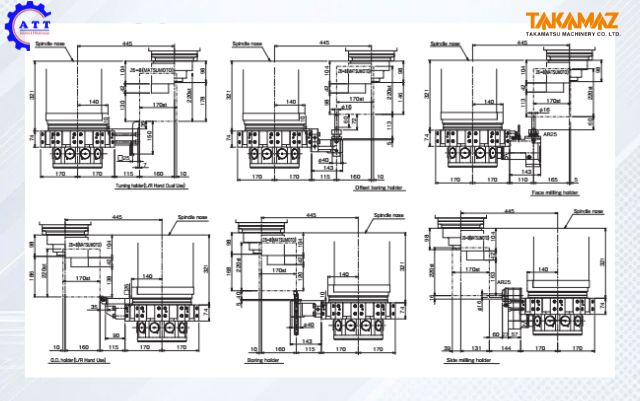

Bản vẽ hành trình và đài dao máy tiện CNC Takamaz XW-130M
Thông số kỹ thuật máy tiện CNC Takamaz XW-130M
| Thông số kỹ thuật | Đơn vị | XW-130M | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | φ150 |
| Đường kính tiện lớn nhất | mm | φ320 | |
| Chiều dài tiện lớn nhất | mm | 220 | |
| Kích thước mâm cặp | inch | Collet, 8 × 2 | |
| Trục chính | Đầu trục chính | JIS | A2-6 |
| Đường kính trong ổ trục | mm | φ100 | |
| Lỗ xuyên trục chính | mm | φ61 | |
| Tốc độ trục chính | vòng/phút | Max. 4.000 | |
| Chia độ trục chính | độ/phút | C-axis 18.000 | |
| Đài dao | Loại đài dao |
| Đài dao 10 vị trí × 2 |
| Kích thước cán dao | mm | □25 | |
| Đường kính cán dao doa | mm | φ40 | |
| Hành trình trục X | mm | 170 | |
| Hành trình trục Z | mm | 220 | |
| Tốc độ chạy nhanh | m/phút | X:24 / Z:24 | |
| Dao quay | Số lượng dao quay | cái | 10 (1 phía) |
| Tốc độ dao quay | vòng/phút | Max. 4.000 | |
| Khả năng khoan | mm | φ16 | |
| Khả năng phay ngón | mm | φ16 | |
| Khả năng ta rô | mm | M4–M10 | |
| Động cơ | Động cơ trục chính | kW | AC 11 / 7.5 × 2 |
| Động cơ chạy dao | kW | X: AC 1.2 × 2 / Z: AC 1.8 × 2 | |
| Động cơ bơm làm mát | kW | AC 0.25 × 2 | |
| Động cơ thủy lực | kW | AC 0.75 × 2 | |
| Động cơ bơm dầu | kW | AC 3.7 / 2.2 | |
| Kích thước | Kích thước máy (R × S × C) | mm | 1.990 × 2.330 × 2.400 |
| Khối lượng máy | kg | 6900 | |
| Điện năng | Công suất điện tổng | kVA | 47 |
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | XW-130M |
| Giá đỡ dao doa | 4 bộ |
| Giá đỡ dao tiện ngoài | 4 bộ |
| Mâm cặp thủy lực (dạng đặc) | 1 bộ |
| Xi lanh mâm cặp thủy lực | 1 bộ |
| Cảm biến kẹp mâm cặp | 1 bộ |
| Hệ thống Thermony (bù nhiệt) | Tùy chọn |
| Hệ thống cấp phôi TAKAMAZ | 1 bộ |
| Thiết bị chia độ trục chính | 1 bộ (C-axis) |
| Bộ truyền động dao quay | 1 bộ |
| Thiết bị làm mát trục chính | — |
| Thiết bị tarô cứng | 1 bộ |
| Cụm làm mát | 1 bộ (180 lít) |
| Đèn làm việc | 1 bộ |
| Bộ dụng cụ bảo dưỡng | 1 bộ |
| Tài liệu hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| Phụ kiện lựa chọn | XW-130M |
| Giá đỡ dao | ○ |
| Mâm cặp thủy lực | ○ |
| Mâm cặp collet | ○ |
| Hệ thống Thermony | Tiêu chuẩn |
| Cảm biến kẹp mâm cặp | Tiêu chuẩn |
| Hệ thống giám sát tình trạng trục chính Spimony | ○ |
| Dao quay | ○ |
| Băng tải phoi phía sau (dạng sàn / dạng xoắn) | ○ |
| Quạt thổi khí phía trước | ○ |
| Quạt thổi khí phía sau | ○ |
| Cụm làm mát phía sau | ○ |
| Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ |
| Thiết bị chữa cháy tự động | ○ |
| Thiết bị ngắt nguồn tự động | ○ |
| Màu sơn đặc biệt | ○ |
| Khác | ○ |
