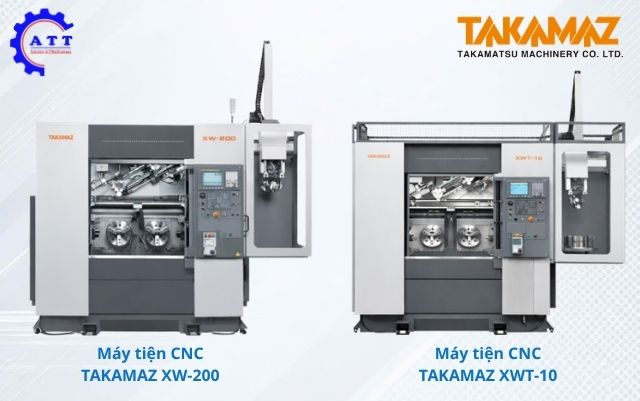

Đặc trưng máy tiện CNC Takamaz XW-200 và XWT-10
Đặc trưng của máy tiện CNC Takamaz XW-200

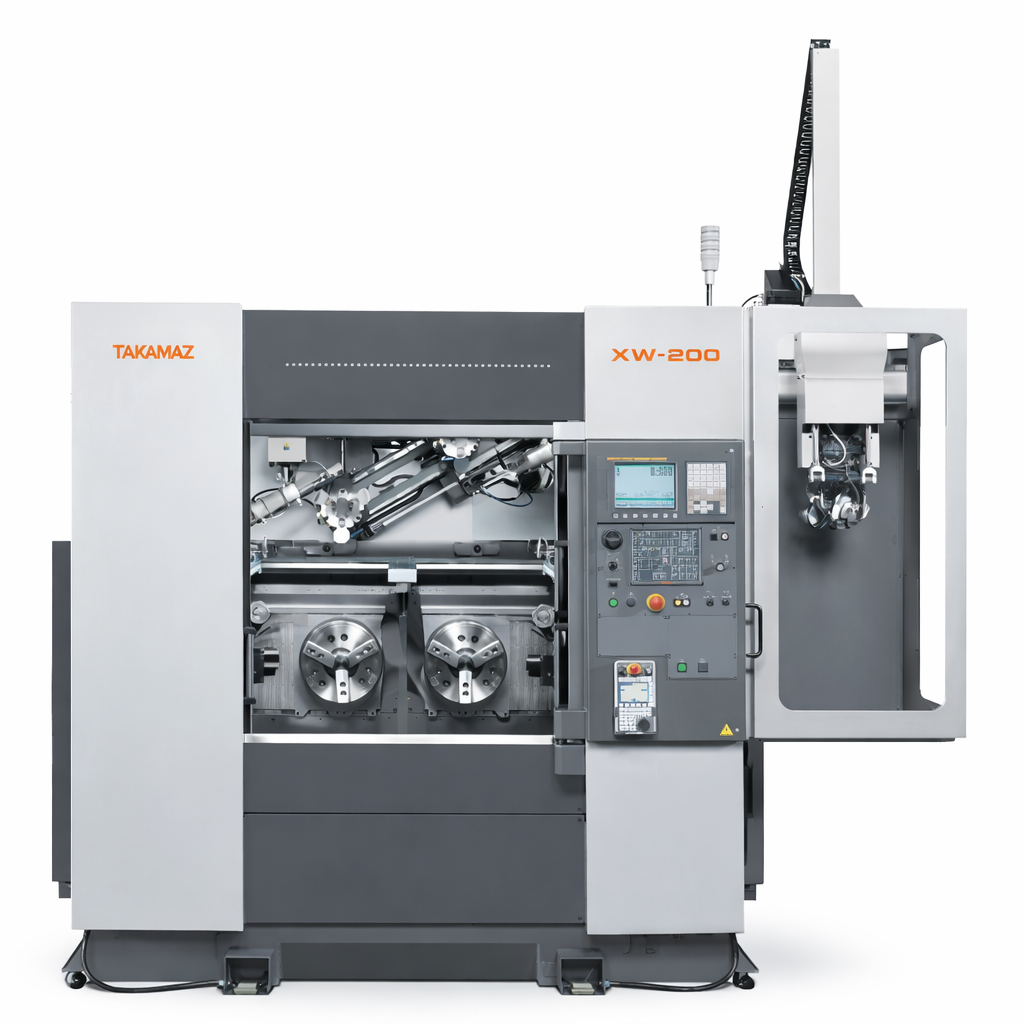

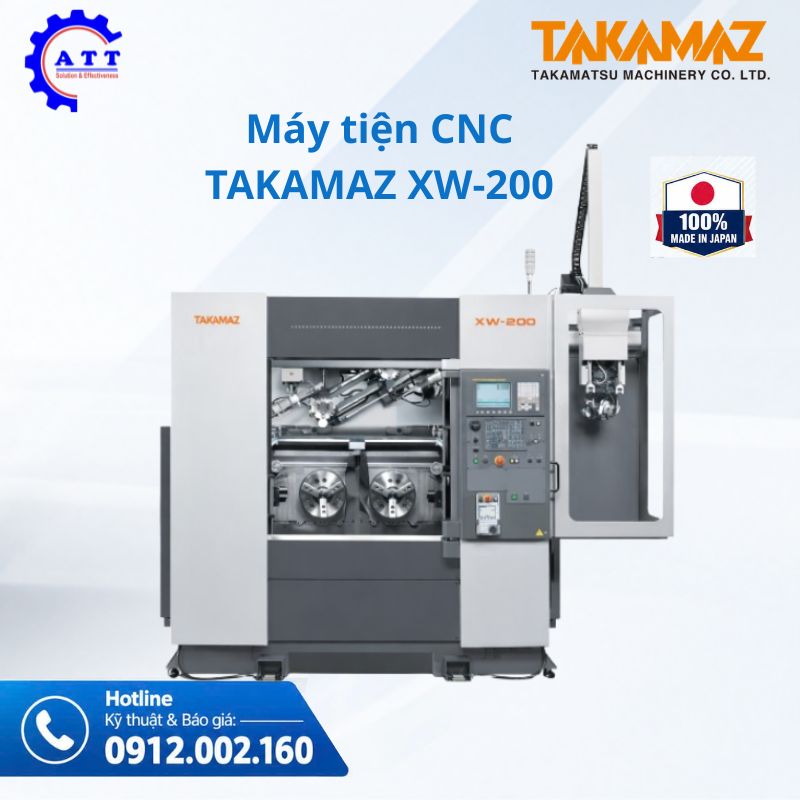

Máy tiện CNC Takamaz XW-200
Máy tiện CNC Takamaz XW-200 là máy tiện CNC chính xác cấu hình 2 trục chính, 2 đài dao, sử dụng mâm cặp 10 inch, được thiết kế chuyên biệt cho gia công chi tiết đường kính lớn với yêu cầu cắt nặng liên tục và năng suất cao.
Với kết cấu collet/mâm cặp lớn kết hợp hệ thống truyền động công suất cao, XW-200 phù hợp cho các dây chuyền sản xuất hàng loạt các chi tiết dạng bích, chi tiết khối và các chi tiết có tải cắt lớn.
Khả năng cắt nặng mạnh mẽ nhờ trục chính công suất cao
Máy sử dụng ổ trục chính đường kính lớn Ø120 mm kết hợp động cơ trục chính công suất 18.5 / 15 kW, cho phép truyền mô-men lớn và duy trì độ ổn định khi gia công tải nặng.
Nhờ công suất trục chính ổn định ở dải tốc độ trung bình và thấp, XW-200 có thể thực hiện các nguyên công cắt trên toàn bộ bề mặt cắt của các model hiện có, đặc biệt hiệu quả khi gia công các chi tiết dạng bích đường kính lớn.
Hỗ trợ chuyển giao chi tiết kích thước lớn giữa hai trục chính
XW-200 cho phép xử lý và chuyển giao các chi tiết có đường kính lên đến Ø200 mm và khối lượng tối đa 8 kg một cách ổn định ở mỗi bên trục chính.
Thiết kế tay gắp có khả năng gập về phía sau giúp việc lấy và bố trí chi tiết diễn ra thuận lợi, không gây cản trở cho bộ nạp phôi, ngay cả khi các chi tiết được sắp xếp theo hàng.
Cụm đảo chiều trung gian phù hợp cho chi tiết đường kính lớn
Máy được trang bị cụm đảo chiều trung gian có khả năng xử lý các chi tiết đường kính lớn, hỗ trợ hiệu quả cho các quy trình gia công hai mặt hoặc gia công liên tục giữa hai trục chính, góp phần rút ngắn thời gian chu kỳ và giảm số lần gá đặt.
Công tắc tốc độ cao giúp rút ngắn thời gian chu kỳ
XW-200 sử dụng công tắc tốc độ cao với công nghệ được cấp bằng sáng chế, cho phép hoàn tất thao tác mở và đóng trong dưới 0,5 giây.
So với các model trước, thời gian vận hành được rút ngắn còn khoảng một nửa, từ đó cải thiện rõ
Kết cấu đài dao đảm bảo gia công cắt nặng liên tục
Đài dao của XW-200 được thiết kế với kết cấu tối ưu cho gia công tải nặng, cho phép duy trì độ ổn định trong quá trình cắt liên tục.
Máy áp dụng kết cấu ức chế dịch chuyển nhiệt, giúp hạn chế ảnh hưởng của biến dạng nhiệt đến độ chính xác gia công trong vận hành dài hạn.
Bên cạnh đó, chức năng giảm rung được tích hợp nhằm hạn chế rung động trong quá trình cắt, đặc biệt khi gia công các chi tiết có kích thước lớn hoặc yêu cầu độ chính xác cao.
Thiết kế tổng thể của XW-200 hướng đến việc nâng cao khả năng thao tác khi thay đổi điều kiện gia công, giúp người vận hành thực hiện thiết lập nhanh hơn, an toàn hơn và giảm thời gian dừng máy trong quá trình chuyển đổi sản phẩm.
Đặc trưng máy tiện CNC Takamaz XWT-10

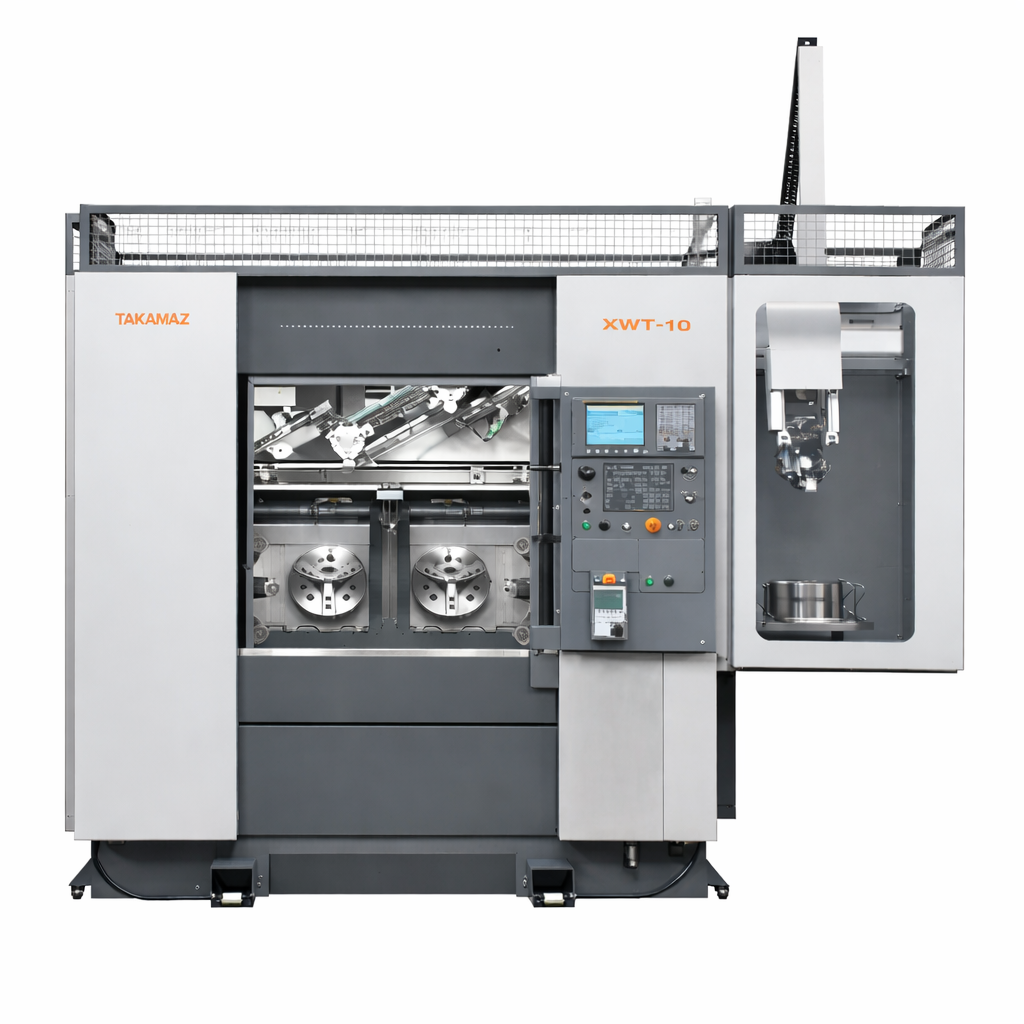

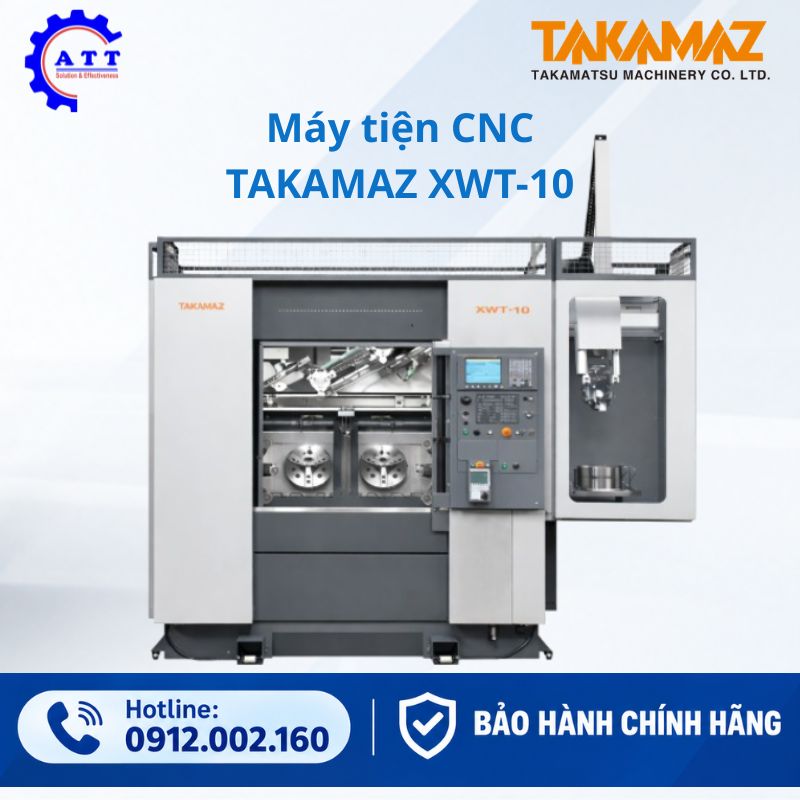

Máy tiện CNC Takamaz XWT-10
Máy tiện CNC Takamaz XWT-10 là máy tiện CNC chính xác cấu hình 2 trục chính, 2 đài dao, sử dụng mâm cặp 10 inch, được phát triển như phiên bản mở rộng của dòng XW nhằm đáp ứng các yêu cầu gia công tiện trong (ID) sâu và tiện ngoài (OD) đường kính lớn trong cùng một máy.
Với cấu hình hai mâm cặp 10 inch kết hợp hai đài dao, XWT-10 đặc biệt phù hợp cho các chi tiết có hình dạng phức tạp như vỏ vi sai, cùm phanh và các chi tiết yêu cầu phạm vi tiện lớn, gia công đồng thời hai mặt với độ ổn định cao.
Dung lượng dao lớn với hai đài dao 10 vị trí
XWT-10 được trang bị hai đài dao, mỗi đài 10 vị trí, giúp tăng đáng kể dung lượng dao lắp đặt so với các cấu hình tiêu chuẩn.
Việc bố trí nhiều dao trên hai đài dao cho phép thực hiện liên tục các nguyên công tiện trong, tiện ngoài và các bước gia công liên tiếp mà không cần thay dao thường xuyên, góp phần nâng cao hiệu suất sản xuất và rút ngắn thời gian chu kỳ.
Phạm vi tiện ngoài (OD) lớn nhất trong dòng XW
XWT-10 hiện thực hóa phạm vi tiện lớn nhất trong dòng XW, cho phép xử lý đồng thời các nguyên công tiện trong sâu và tiện ngoài đường kính lớn.
Không gian bên trong buồng gia công rộng rãi giúp người vận hành linh hoạt lựa chọn và lắp đặt nhiều loại mâm cặp với thiết kế khác nhau, đáp ứng đa dạng yêu cầu gia công các chi tiết kích thước lớn.
Cải thiện khả năng thoát phoi trong gia công tải nặng
Bên cạnh cơ cấu đẩy phoi bên trong máy, XWT-10 được bổ sung mạch xả phoi phía sau tấm che dưới cửa máy, giúp ngăn phoi lưu lại trong buồng gia công.
Thiết kế này thúc đẩy phoi rơi trực tiếp xuống băng tải phoi (tùy chọn) bên dưới trục chính, duy trì môi trường gia công ổn định và hạn chế ảnh hưởng của phoi đến quá trình cắt liên tục.
Cấu hình trục chính công suất cao cho gia công cắt nặng
XWT-10 sử dụng trục chính đường kính Ø120 mm kết hợp động cơ AC 18.5 / 15 kW, cho phép duy trì mô-men cắt lớn và độ ổn định cao khi gia công tải nặng.
Máy có hai cấu hình tốc độ trục chính:
· Loại tiêu chuẩn: tốc độ tối đa 2.800 vòng/phút
· Loại tùy chọn: tốc độ tối đa 4.000 vòng/phút
Nhờ đó, XWT-10 đáp ứng linh hoạt cả các nguyên công cắt nặng ở dải tốc độ trung – thấp lẫn các yêu cầu gia công cần tốc độ cao hơn.
Đường cong đặc tính công suất trục chính XWT-10
Loại tiêu chuẩn: Tốc độ tối đa 2.800 vòng/phút
(Trục chính φ120, động cơ AC 18.5 / 15 kW)
Loại tùy chọn: Tốc độ tối đa 4.000 vòng/phút
(Trục chính φ120, động cơ AC 18.5 / 15 kW)
Bộ cấp phôi servo tích hợp, tối ưu không gian và vận hành
XWT-10 được trang bị bộ cấp phôi servo tốc độ cao với kết cấu tích hợp trực tiếp vào thân máy, tạo nên một hệ thống thống nhất có độ cân bằng cao.
Thiết kế này không chỉ giúp tiết kiệm diện tích lắp đặt mà còn nâng cao năng suất vận hành. Máy cho phép:
· Điều khiển đồng thời tối đa ba trục lớn, giúp thiết lập nhanh và dễ dàng
· Lựa chọn trang bị 1 hoặc 2 bộ cấp phôi tùy theo thời gian cắt
· Thiết lập liên động tại từng điểm trục để ngăn ngừa va chạm ngoài ý muốn
· Sao lưu và khôi phục toàn bộ dữ liệu, tham số servo và cài đặt thông qua thẻ nhớ, hỗ trợ quản lý và bảo trì hệ thống hiệu quả
Bản vẽ hành trình và đài dao máy tiện CNC Takamaz XW-200 và XWT-10

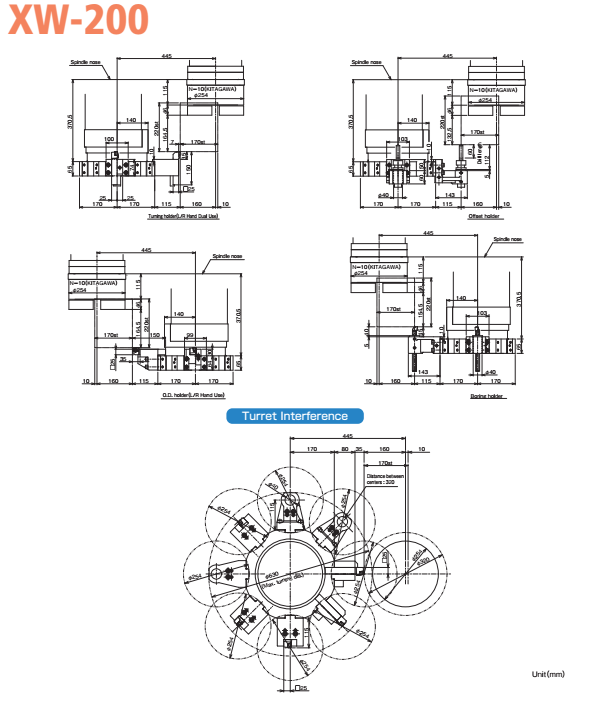

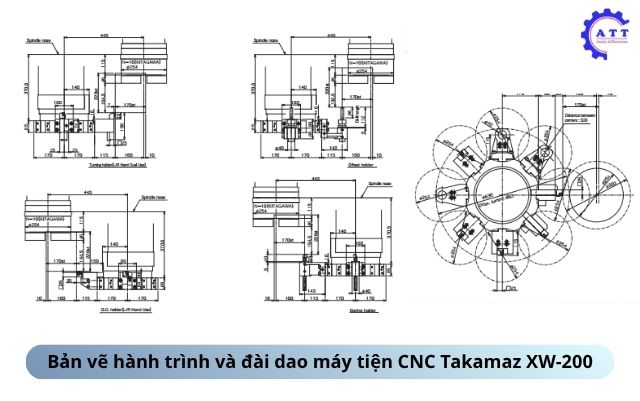

Bản vẽ hành trình và đài dao máy tiện CNC Takamaz XW-200

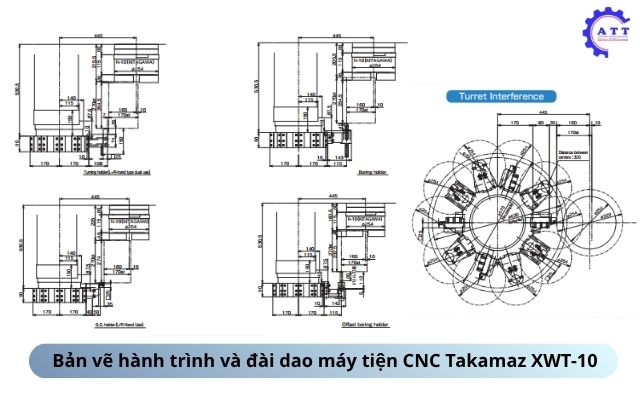

Bản vẽ hành trình và đài dao máy tiện CNC Takamaz XWT-10
Thông số kỹ thuật máy tiện CNC Takamaz XW-200 và XWT-10
| Thông số kỹ thuật | Đơn vị | XW-200 | XWT-10 | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | φ200 | φ200 |
| Đường kính tiện lớn nhất | mm | φ320 | φ320 | |
| Chiều dài tiện lớn nhất | mm | 220 | 270 | |
| Kích thước mâm cặp | inch | 10 × 2 | 10 × 2 | |
| Trục chính | Đầu trục chính | JIS | A2-8 | A2-8 |
| Đường kính trong ổ trục | mm | φ120 | φ120 | |
| Lỗ xuyên trục chính | mm | φ80 | φ80 | |
| Tốc độ trục chính | vòng/phút | Max. 2.800 | Max. 2.800 (4.000) | |
| Chia độ trục chính | độ/phút | — | — | |
| Đài dao | Loại đài dao |
| Đài dao 8 vị trí × 2 | Đài dao 10 vị trí × 2 |
| Kích thước cán dao | mm | □25 | □25 | |
| Đường kính cán dao doa | mm | φ40 | φ40 | |
| Hành trình trục X | mm | 170 | 170 | |
| Hành trình trục Z | mm | 220 | 270 | |
| Tốc độ chạy nhanh | m/phút | X:24 / Z:24 | X:24 / Z:24 | |
| Dao quay | Số lượng dao quay | cái | — | — |
| Tốc độ dao quay | vòng/phút | — | — | |
| Khả năng khoan | mm | — | — | |
| Khả năng phay ngón | mm | — | — | |
| Khả năng ta rô | mm | — | — | |
| Động cơ | Động cơ trục chính | kW | AC 18.5 / 15 × 2 | AC 18.5 / 15 × 2 |
| Động cơ chạy dao | kW | X: AC 1.2 × 2 / Z: AC 1.8 × 2 | X: AC 1.2 × 2 / Z: AC 1.8 × 2 | |
| Động cơ bơm làm mát | kW | AC 0.25 × 2 | AC 0.25 × 2 | |
| Động cơ thủy lực | kW | AC 0.75 × 2 | AC 0.75 × 2 | |
| Động cơ bơm dầu | kW | AC 3.7 / 2.2 | AC 3.7 / 2.2 | |
| Kích thước | Kích thước máy (R × S × C) | mm | 1.990 × 2.330 × 2.400 | 2.030 × 2.370 × 2.400 |
| Khối lượng máy | kg | 6900 | 6900 | |
| Điện năng | Công suất điện tổng | kVA | 62 | 62 |
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | XW-200 | XWT-10 |
| Giá đỡ dao doa | 4 bộ | 4 bộ |
| Giá đỡ dao tiện ngoài | 4 bộ | 4 bộ |
| Mâm cặp thủy lực (dạng đặc) | 1 bộ | 1 bộ |
| Xi lanh mâm cặp thủy lực | 1 bộ | 1 bộ |
| Cảm biến kẹp mâm cặp | 1 bộ | 1 bộ |
| Hệ thống Thermony (bù nhiệt) | Tùy chọn | — |
| Hệ thống cấp phôi TAKAMAZ | 1 bộ | 1 bộ |
| Thiết bị chia độ trục chính | — | — |
| Bộ truyền động dao quay | 1 bộ | — |
| Thiết bị làm mát trục chính | 1 bộ | — |
| Thiết bị tarô cứng | 1 bộ | — |
| Cụm làm mát | 1 bộ (200 lít) | 1 bộ (200 lít) |
| Đèn làm việc | 1 bộ | 1 bộ |
| Bộ dụng cụ bảo dưỡng | 1 bộ | 1 bộ |
| Tài liệu hướng dẫn TAKAMAZ | 1 bộ | 1 bộ |
Phụ kiện lựa chọn
| Phụ kiện lựa chọn | XW-200 | XWT-10 |
| Giá đỡ dao | ○ | ○ |
| Mâm cặp thủy lực | ○ | ○ |
| Mâm cặp collet | — | — |
| Hệ thống Thermony | ○ | — |
| Cảm biến kẹp mâm cặp | Tiêu chuẩn | — |
| Hệ thống giám sát tình trạng trục chính Spimony | ○ | — |
| Dao quay | — | — |
| Băng tải phoi phía sau (dạng sàn / dạng xoắn) | ○ | ○ |
| Quạt thổi khí phía trước | ○ | ○ |
| Quạt thổi khí phía sau | ○ | ○ |
| Cụm làm mát phía sau | ○ | ○ |
| Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ | ○ |
| Thiết bị chữa cháy tự động | ○ | ○ |
| Thiết bị ngắt nguồn tự động | ○ | ○ |
| Màu sơn đặc biệt | ○ | ○ |
| Khác | ○ | ○ |
