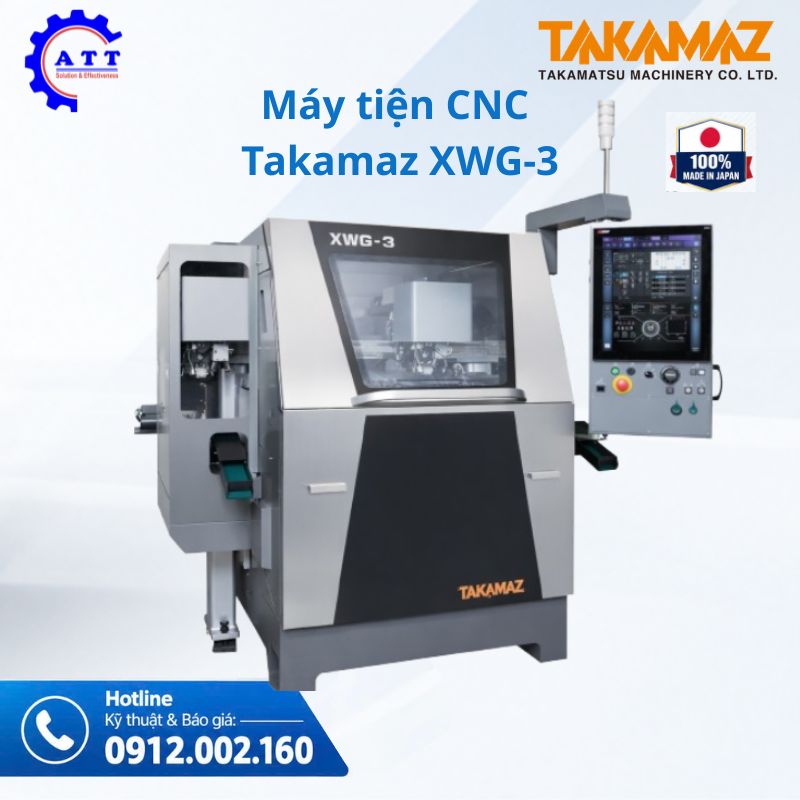

Máy tiện CNC Takamaz XWG-3 là dòng máy tiện CNC chính xác cao với cấu hình 2 trục chính, 2 bàn trượt, được thiết kế chuyên biệt cho sản xuất hàng loạt các chi tiết nhỏ với độ ổn định cao. Máy sử dụng trục chính động cơ tích hợp (built-in) kết hợp hệ thống làm mát riêng cho từng trục chính, giúp giảm dịch chuyển nhiệt và duy trì độ chính xác trong vận hành liên tục.
Với diện tích lắp đặt nhỏ gọn, khả năng tiết kiệm năng lượng và tích hợp hệ thống nạp phôi hiệu quả, XWG-3 phù hợp cho các dây chuyền sản xuất yêu cầu năng suất cao và chi phí vận hành thấp.

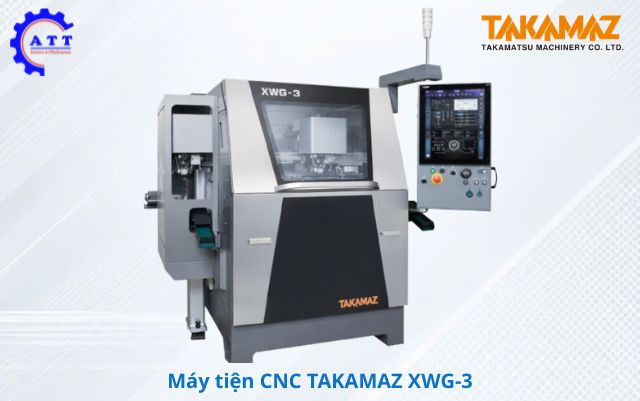

Đặc trưng máy tiện CNC Takamaz XWG-3
Trục chính động cơ tích hợp (built in) cho độ chính xác ổn định

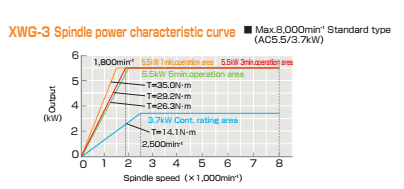

- Máy sử dụng động cơ trục chính hiệu suất cao công suất 5.5 / 3.7 kW.
- Máy có thể lắp mâm cặp tối đa 4 inch, tùy chọn xi lanh thủy lực, cho phép sản xuất hàng loạt ổn định các chi tiết mà trước đây khó gia công do lực kẹp không đủ.
- Hệ thống làm mát được cải tiến, giúp loại bỏ nhu cầu sử dụng bộ làm mát dầu cho các chu trình gia công ngắn, từ đó giảm chi phí và tiết kiệm không gian.
(Một bộ điều khiển làm mát dầu bổ sung có thể cần thiết cho một số cấu hình.)
Độ chính xác cao nhờ hệ thống làm mát tích hợp trong máy
- Máy hai trục chính thường gặp hiện tượng mất ổn định độ chính xác do mất cân bằng nhiệt khi gia công khác nhau ở trục trái và phải.
- XWG-3 được trang bị bình làm mát riêng cho hai trục chính động cơ tích hợp, đặt trong thân máy, giúp giảm dịch chuyển nhiệt và duy trì độ chính xác ổn định theo thời gian.
- Công nghệ này đã được cấp bằng sáng chế.
Giảm số lượng linh kiện và tăng hiệu quả tiết kiệm năng lượng
Hệ thống nạp phôi MG loader thế hệ mới sử dụng ít linh kiện hơn so với các hệ thống loader trước đây, nhờ tích hợp các bộ phận như PCB điều khiển, màn hình hiển thị và pin trực tiếp vào máy. Việc áp dụng hệ thống tái tạo năng lượng, kết hợp với các chuyển động tốc độ cao, giúp máy đạt hiệu quả tiết kiệm năng lượng vượt trội so với các model trước.
Đổi mới phương thức sản xuất
Với diện tích lắp đặt chỉ 2.75 m², máy chỉ cần không gian tương đương một máy tiện đơn trục chính. Đảm bảo sản xuất độ chính xác cao và hiệu suất cao với hai trục chính động cơ tích hợp.
Không giống các hệ thống cần liên kết máy, XWG-3 có thể dễ dàng tích hợp với các thiết bị phụ trợ như băng tải phoi, hệ thống làm mát hoặc bộ thu sương dầu.
Màn hình cảm ứng lớn, nâng cao khả năng vận hành
- Máy được trang bị màn hình cảm ứng 19 inch, mang lại khả năng quan sát tốt và thao tác thuận tiện trong quá trình cài đặt.
- Chế độ hiển thị kép (2-screen multi-display) cho phép chuyển đổi theo mục đích vận hành.
- Màn hình chính có thể dùng để kiểm tra nguyên nhân dừng máy, lượng dầu bôi trơn, số lần đạt giá trị cài đặt trước, từ đó nâng cao tỷ lệ sẵn sàng của máy.
- Dữ liệu trạng thái máy và khả năng truy xuất nguồn gốc được lưu trữ và sử dụng cho quản lý chất lượng và phân tích lỗi, góp phần vận hành thiết bị ổn định.
Thiết kế cải tiến, dễ dàng thiết lập
Trong quá trình thay đổi thiết lập, nắp che phía trước máy có thể mở toàn bộ theo chiều ngang, giúp thao tác an toàn và nhanh chóng.
Nâng cao năng suất nhờ tốc độ cao
Tốc độ chạy nhanh của các trục được tăng 33%, rút ngắn thời gian chờ trước khi bắt đầu gia công. Máy có thể trang bị hai bộ nạp phôi MG30H mới (tùy chọn), hỗ trợ vận hành tốc độ cao và giảm đáng kể thời gian chu kỳ.

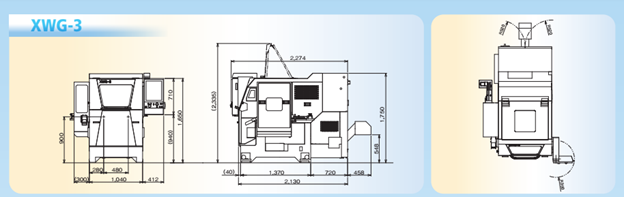

Bản vẽ kích thước máy tiện CNC Takamaz XWG-3
Thông số kỹ thuật máy tiện CNC Takamaz XWG-3
| Thông số kỹ thuật | Đơn vị | XWG-3 | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | Ø30 |
| Đường kính tiện tối đa | mm | Ø50 | |
| Chiều dài tiện tối đa | mm | 50 | |
| Kích thước mâm cặp | inch | Collet, 3.4 × 2 | |
| Trục chính | Đầu trục chính | JIS | A2-3 |
| Đường kính trong ổ trục chính | mm | Ø60 | |
| Đường kính lỗ xuyên trục chính | mm | Ø30 | |
| Tốc độ trục chính | vòng/phút | Tối đa 8.000 (6.000) | |
| Chia độ trục chính | độ/phút | (Trục C) 108.000 | |
| Đài dao | Loại đài dao |
| Gang type × 2 |
| Kích thước cán dao | mm | □16 – □20 | |
| Đường kính cán dao doa | mm | Ø25 | |
| Hành trình tối đa | mm | X:160 / Z:230 | |
| Tốc độ chạy nhanh | m/phút | X:12 / Z:20 | |
| Sức chứa dao | pcs | — | |
| Dao quay | Tốc độ quay | vòng/phút | — |
| Khoan | mm | — | |
| Phay ngón | mm | — | |
| Tarô | mm | — | |
| Động cơ | Động cơ trục chính | kW | AC 5.5 / 3.7 × 2 |
| Động cơ chạy dao | kW | X: AC0.4 × 2 / Z: AC0.75 × 2 | |
| Động cơ bơm làm mát | kW | AC 0.25 × 2 | |
| Động cơ thủy lực | kW | (AC 0.75 × 2) | |
| Động cơ dao quay | kW | — | |
| Kích thước | D × R × C | mm | 1.040 (1.340) × 2.130 × 1.750 |
| Khối lượng máy | kg | 3.5 | |
| Điện | Tổng công suất điện | kVA | 16 (19) |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn | XWG-3 |
| 1 | Giá dao | 4 bộ |
| 2 | Giá dao doa | — |
| 3 | Giá dao ngoài (OD holder) | — |
| 4 | Mặt bích collet | 1 bộ (TSC-D19) |
| 5 | Xi lanh kẹp thủy lực | (Tùy chọn) |
| 6 | Xi lanh kẹp khí | 1 bộ |
| 7 | Hệ thống nạp phôi TAKAMAZ | — |
| 8 | Thiết bị chia độ trục chính | (Tùy chọn) |
| 9 | Bộ dẫn động dao quay | — |
| 10 | Thiết bị làm mát trục chính | 1 bộ |
| 11 | Bộ tiện ren (bao gồm điều khiển tốc độ cắt không đổi) | 1 bộ |
| 12 | Bộ thổi khí phía trước | 1 bộ |
| 13 | Bộ làm mát | 1 bộ (170 lít) |
| 14 | Đèn làm việc | 1 bộ |
| 15 | Bộ dụng cụ bảo trì | 1 bộ |
| 16 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn | XWG-3 |
| 1 | Giá dao | ○ |
| 2 | Mâm collet | ○ |
| 3 | Mâm cặp thủy lực | ○ |
| 4 | Hệ thống Thermony® (giảm dịch chuyển nhiệt) | — |
| 5 | Thiết bị phát hiện kẹp phôi (tùy theo xi lanh) | ○ |
| 6 | Hệ thống nạp phôi tốc độ cao | ○ (1 hoặc 2 bộ) |
| 7 | Hệ thống giám sát tình trạng trục chính Spimon® | ○ |
| 8 | Thiết bị chia độ trục chính | ○ |
| 9 | Dao quay | — |
| 10 | Băng tải phoi (dạng sàn / xoắn) | ○ |
| 11 | Bộ thổi khí phía trước | (Tiêu chuẩn) |
| 12 | Bộ thổi khí phía sau | ○ |
| 13 | Bộ làm mát phía sau | ○ |
| 14 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ |
| 15 | Hệ thống chữa cháy tự động | ○ |
| 16 | Thiết bị ngắt nguồn tự động | ○ |
| 17 | Màu sơn đặc biệt | ○ |
| 18 | Khác | ○ |
