Đặc trưng máy tiện CNC Takamaz XW-60 và XW-60M
(Máy tiện CNC chính xác 2 trục chính, 2 đài dao, mâm cặp 6 inch)

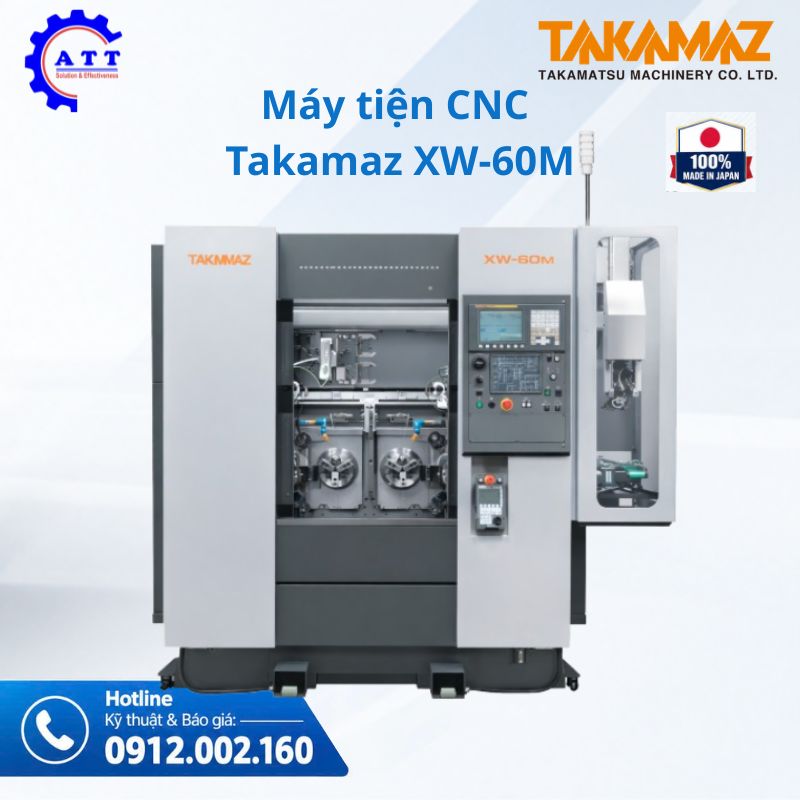

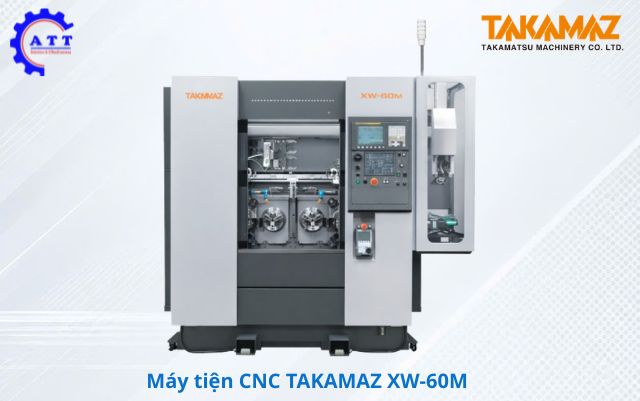

Máy tiện CNC Takamaz XW-60 và XW-60M
Máy cỡ trung mâm cặp 6 inch, đáp ứng đồng thời ba yêu cầu: tiết kiệm không gian, gia công phức hợp và tự động hóa tốc độ cao
Tiết kiệm không gian trong dây chuyền sản xuất
· Việc giảm chiều rộng máy giúp mở rộng không gian lắp đặt thiết bị trong dây chuyền sản xuất, đồng thời rút ngắn chiều dài dây chuyền.
· So với các dây chuyền trước đây, bố trí mới cho phép giảm tới 15% không gian lắp đặt.
· Hai máy được bố trí liền kề với khoảng cách rút ngắn 850 mm, tối ưu không gian nhà xưởng.
Khả năng gia công mở rộng
· Hệ thống dẫn động dao đơn được sử dụng cho dao quay, giúp tăng hiệu suất truyền động và nâng cao khả năng gia công.
· Máy có thể lắp tối đa 20 vị trí dao, với kích thước dao lắp đặt lớn hơn, mở rộng đáng kể phạm vi lựa chọn dao cắt.
· (XW-60M được trang bị chức năng dao quay – power tools.)
Chu kỳ gia công ngắn hơn
· Trục chính 7.5 / 5.5 kW được trang bị tiêu chuẩn.
· Việc tăng công suất giúp giảm thời gian tăng/giảm tốc trục chính 22% tại tốc độ tối đa 4.500 vòng/phút so với các model trước.
· Thời gian không cắt giảm giúp rút ngắn chu kỳ và nâng cao năng suất.

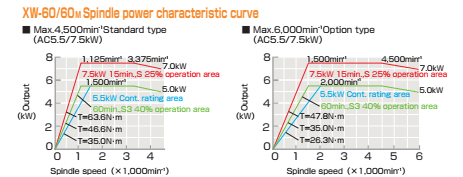

Hệ thống tự động hóa tốc độ cao được cải tiến
· Hệ thống chuyển phôi tối ưu được tích hợp trực tiếp vào thân máy, góp phần rút ngắn thời gian chu kỳ.
· Tốc độ chạy nhanh trục Y tăng 60% so với các model trước.
· Thời gian nạp phôi rút ngắn 10%, chu kỳ ngắn nhất cho gia công mặt trước và mặt sau với công đoạn 1 & 2 rút ngắn 8%.
Kết cấu giảm dịch chuyển nhiệt độc đáo
· Hệ thống làm mát ổ trục chính nguyên bản, cưỡng bức tuần hoàn chất làm mát (công nghệ được cấp bằng sáng chế), được trang bị tiêu chuẩn.
· Giúp giảm dịch chuyển nhiệt của thân máy, hạn chế sai lệch theo thời gian và duy trì độ chính xác kích thước ổn định.
· Ngoài ra, kết cấu giảm rung được áp dụng bằng cách sử dụng vật liệu chức năng tại từng bộ phận máy (công nghệ được cấp bằng sáng chế).
Cải thiện khả năng vận hành khi thay đổi thiết lập
· Thiết kế được tối ưu để hỗ trợ thao tác thiết lập nhanh và thuận tiện hơn.

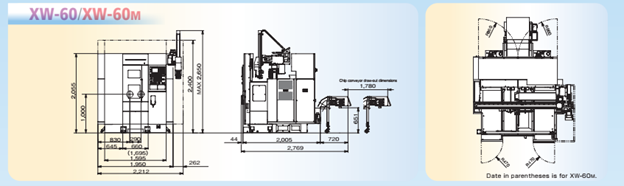

Bản vẽ máy tiện CNC Takamaz XW-60 và XW-60M
Thông số kỹ thuật máy tiện CNC Takamaz XW-60 và XW-60M
| Thông số kỹ thuật | Đơn vị | XW-60 | XW-60M | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | Ø60 | Ø60 |
| Đường kính tiện tối đa | mm | Ø175 | Ø175 | |
| Chiều dài tiện tối đa | mm | 150 | 150 | |
| Kích thước mâm cặp | inch | Collet, 6.5 × 2 | Collet, 6.5 × 2 | |
| Trục chính | Đầu trục chính | JIS | A2-5 (A2-4) | A2-5 (A2-4) |
| Đường kính trong ổ trục trục chính | mm | Ø75 (Ø65) | Ø75 (Ø65) | |
| Đường kính lỗ xuyên trục chính | mm | Ø46 (Ø36) | Ø46 (Ø36) | |
| Tốc độ trục chính | vòng/phút | Tối đa 4.500 (6.000) | Tối đa 4.500 (6.000) | |
| Chia độ trục chính | độ/phút | — | Trục C: 18.000 | |
| Đài dao | Loại đài dao |
| Đài dao 8 vị trí × 2 | Đài dao 10 vị trí × 2 |
| Kích thước cán dao | mm | □20 | □20 | |
| Đường kính cán dao doa | mm | Ø25 | Ø25 | |
| Hành trình tối đa | mm | X:125 / Z:140 | X:125 / Z:140 | |
| Tốc độ chạy nhanh | m/phút | X:21 / Z:18 | X:21 / Z:18 | |
| Sức chứa dao | pcs | — | 10 (1 phía) | |
| Dao quay | Tốc độ quay | vòng/phút | — | Tối đa 4.000 |
| Khoan | mm | — | Ø13 | |
| Phay ngón | mm | — | Ø13 | |
| Tarô | mm | — | M10 | |
| Động cơ | Động cơ trục chính | kW | AC 7.5 / 5.5 × 2 | AC 7.5 / 5.5 × 2 |
| Động cơ chạy dao | kW | X: AC0.75 × 2 / Z: AC1.2 × 2 | X: AC0.75 × 2 / Z: AC1.2 × 2 | |
| Động cơ bơm làm mát | kW | AC 0.25 × 2 | AC 0.25 × 2 | |
| Động cơ thủy lực | kW | AC 0.75 × 2 | AC 0.75 × 2 | |
| Động cơ dao quay | kW | — | AC 2.5 | |
| Kích thước | D × R × C | mm | 1.595 (1.950*6) × 2.005 × 2.600*6 | 1.595 (1.950*6) × 2.005 × 2.600*6 |
| Khối lượng máy | kg | 4.7 | 4.8 | |
| Điện | Tổng công suất điện | kVA | 28 | 30 |
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn | XW-60 | XW-60M |
| 1 | Giá dao | 4 bộ | 4 bộ |
| 2 | Giá dao doa | 4 bộ | 4 bộ |
| 3 | Giá dao ngoài (OD holder) | 4 bộ | 4 bộ |
| 4 | Mặt bích collet | 1 bộ | 1 bộ |
| 5 | Xi lanh kẹp thủy lực | 1 bộ | 1 bộ |
| 6 | Xi lanh kẹp khí | — | — |
| 7 | Hệ thống nạp phôi TAKAMAZ | 1 bộ | 1 bộ |
| 8 | Thiết bị chia độ trục chính | — | 1 bộ |
| 9 | Bộ dẫn động dao quay | — | 1 bộ |
| 10 | Thiết bị làm mát trục chính | 1 bộ | 1 bộ |
| 11 | Bộ tiện ren (bao gồm điều khiển tốc độ cắt không đổi) | 1 bộ | 1 bộ |
| 12 | Bộ thổi khí phía trước | (Tùy chọn) | (Tùy chọn) |
| 13 | Bộ làm mát | 1 bộ (160 lít) | 1 bộ (160 lít) |
| 14 | Đèn làm việc | 1 bộ | 1 bộ |
| 15 | Bộ dụng cụ bảo trì | 1 bộ | 1 bộ |
| 16 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn | XW-60 | XW-60M |
| 1 | Giá dao | ○ | ○ |
| 2 | Mâm collet | ○ | ○ |
| 3 | Mâm cặp thủy lực | ○ | ○ |
| 4 | Hệ thống Thermony (giảm dịch chuyển nhiệt) | — | ○ |
| 5 | Thiết bị phát hiện kẹp phôi (tùy theo xi lanh) | ○ | (Tiêu chuẩn) |
| 6 | Hệ thống nạp phôi tốc độ cao | ○ | ○ |
| 7 | Hệ thống giám sát tình trạng trục chính Spimon | — | ○ (cần tư vấn) |
| 8 | Thiết bị chia độ trục chính | — | (Tiêu chuẩn) |
| 9 | Dao quay | — | ○ |
| 10 | Băng tải phoi (dạng sàn / xoắn) | ○ | ○ |
| 11 | Bộ thổi khí phía trước | (Tiêu chuẩn) | ○ |
| 12 | Bộ thổi khí phía sau | ○ | ○ |
| 13 | Bộ làm mát phía sau | ○ | ○ |
| 14 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) | ○ | ○ |
| 15 | Hệ thống chữa cháy tự động | ○ | ○ |
| 16 | Thiết bị ngắt nguồn tự động | ○ | ○ |
| 17 | Màu sơn đặc biệt | ○ | ○ |
| 18 | Khác | ○ | ○ |
