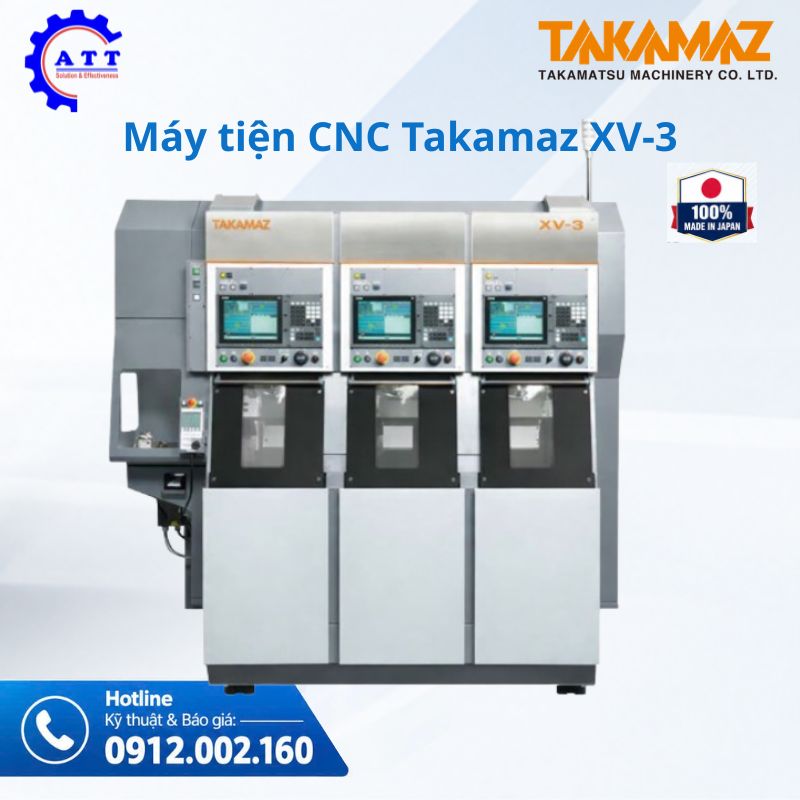

Máy tiện CNC Takamaz XV-3 là dòng máy tiện CNC trục đứng đảo với cấu hình 3 trục chính, 3 đài dao, được phát triển cho sản xuất hàng loạt hiệu suất cao và tối ưu bố trí nhà xưởng. Máy cho phép tích hợp nhiều nguyên công trong một máy duy nhất, từ tiện đến khoan và phay với dao phay dẫn động, giúp giảm số công đoạn và rút ngắn thời gian chu kỳ gia công. Nhờ thiết kế tập trung các cụm cơ khí ở mặt trước, XV-3 hỗ trợ bảo trì thuận tiện, tiết kiệm không gian lắp đặt và góp phần giảm tổng chi phí đầu tư và vận hành trong sản xuất dài hạn.

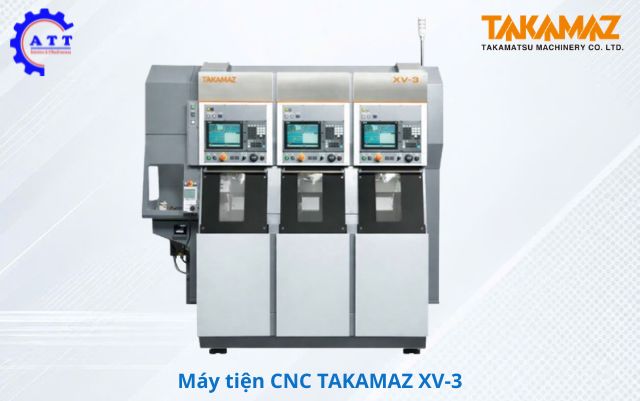

Điểm nổi bật của máy tiện CNC Takamaz XV-3
Hiện thực hóa phương thức sản xuất thế hệ mới với máy tiện CNC trục đứng đảo: Máy tiện CNC Takamaz XV-3 là máy tiện CNC trục đứng đảo, được thiết kế để hiện thực hóa phương thức sản xuất thế hệ mới thông qua việc tích hợp nhiều chức năng trong một máy duy nhất, phù hợp cho sản xuất hàng loạt với hiệu suất cao và bố trí nhà xưởng tối ưu.
Tích hợp đa dạng nguyên công trong một máy: Ba trục chính được tích hợp trong cùng một máy, cho phép thực hiện nhiều nguyên công từ tiện đến khoan với dao phay dẫn động. Nhờ cấu hình quy trình linh hoạt, máy hỗ trợ các phương án gia công như 1-1-1, 1-1-2, 1-2-2 và 1-2-3, đáp ứng đa dạng yêu cầu sản xuất và tối ưu dòng chảy công đoạn.
Giảm lao động khi thay đổi thiết lập gia công: Máy áp dụng cấu hình tự nạp phôi, cho phép trục chính di chuyển trực tiếp đến thiết bị chuyển phôi dạng bàn trượt. Thiết bị chuyển phôi được trang bị chức năng đảo phôi, giúp loại bỏ thiết bị đảo phôi trung gian, từ đó giảm số lần chuyển phôi, giảm thời gian dừng máy và giảm đáng kể số lần thay đổi thiết lập cũng như nhân công thiết lập.
Dễ bảo trì và tiết kiệm không gian lắp đặt: Trục chính đảo được bố trí phía trước máy, đồng thời các bộ phận cơ khí chính như đài dao, bàn trượt và thiết bị chuyển phôi cũng được tập trung ở mặt trước, giúp bảo trì và kiểm tra dễ dàng. Máy sử dụng hệ thống bôi trơn dạng sương dầu, cho phép đạt tốc độ trục chính cao, kéo dài tuổi thọ trục chính và giảm không gian lắp đặt tổng thể.
Giải pháp giảm tổng chi phí sản xuất: Ba trục chính và một đài dao được tích hợp trong cùng một buồng gia công, cho phép máy đảm nhiệm khối lượng công việc tương đương ba máy riêng biệt. Nhờ đó, các hệ thống phụ trợ như bể dung dịch làm mát, bộ điều khiển dầu, băng tải phoi và bộ thu sương dầu chỉ cần sử dụng chung, góp phần giảm chi phí đầu tư ban đầu và chi phí vận hành lâu dài.
Thông số kỹ thuật máy tiện CNC Takamaz XV-3
| Thông số kỹ thuật | Đơn vị | XW-60 | XW-60M | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | Ø60 | Ø60 |
| Đường kính tiện tối đa | mm | Ø175 | Ø175 | |
| Chiều dài tiện tối đa | mm | 150 | 150 | |
| Kích thước mâm cặp | inch | Collet, 6.5 × 2 | Collet, 6.5 × 2 | |
| Trục chính | Đầu trục chính | JIS | A2-5 (A2-4) | A2-5 (A2-4) |
| Đường kính trong ổ trục chính | mm | Ø75 (Ø65) | Ø75 (Ø65) | |
| Đường kính lỗ xuyên trục chính | mm | Ø46 (Ø36) | Ø46 (Ø36) | |
| Tốc độ trục chính | vòng/phút | Tối đa 4.500 (6.000) | Tối đa 4.500 (6.000) | |
| Chia độ trục chính | độ/phút | — | Trục C: 18.000 | |
| Đài dao | Loại đài dao |
| Đài dao 8 vị trí × 2 | Đài dao 10 vị trí × 2 |
| Kích thước cán dao | mm | □20 | □20 | |
| Đường kính cán dao doa | mm | Ø25 | Ø25 | |
| Hành trình tối đa | mm | X:125 / Z:140 | X:125 / Z:140 | |
| Tốc độ chạy nhanh | m/phút | X:21 / Z:18 | X:21 / Z:18 | |
| Sức chứa dao | vị trí | 10 (một bên) | 10 (một bên) | |
| Trục dao quay | Tốc độ quay | vòng/phút | — | Tối đa 4.000 |
| Khả năng khoan | mm | — | Ø13 | |
| Khả năng phay ngón | mm | — | Ø13 | |
| Khả năng tarô |
| — | M10 | |
| Động cơ | Công suất trục chính | kW | AC 7.5 / 5.5 × 2 | AC 7.5 / 5.5 × 2 |
| Động cơ chạy dao | kW | X: AC 0.75 × 2 / Z: AC 1.2 × 2 | X: AC 0.75 × 2 / Z: AC 1.2 × 2 | |
| Động cơ làm mát | kW | AC 0.25 × 2 | AC 0.25 × 2 | |
| Động cơ thủy lực | kW | AC 0.75 × 2 | AC 0.75 × 2 | |
| Kích thước | Kích thước máy (D×R×C) | mm | 1.595 (1.950) × 2.005 × 2.400 | 1.595 (1.950) × 2.005 × 2.400 |
| Khối lượng máy | kg | 4.7 | 4.8 | |
| Tổng công suất điện | kVA | 28 | 30 | |
Thông số hệ thống dao phay
| Khả năng gia công | Hạng mục | Đơn vị | XV-3 (3 trục chính) |
| Dao phay dẫn động | Số lượng vị trí dao | pcs | 3 |
| Dao phay dẫn động | Tốc độ quay dao phay | vòng/phút | Tối đa 8.000 |
| Dao phay dẫn động | Đường kính khoan | mm | Ø5 |
| Dao phay dẫn động | Đường kính phay ngón | mm | Ø5 |
| Dao phay dẫn động | Khả năng tarô | M5 | |
| Dao phay dẫn động | Công suất động cơ dao phay | kW | AC 0.75 |
| Trục C | Tốc độ chạy nhanh trục C | độ/phút | 18.000 |
| Trục C | Góc chia nhỏ trục C | độ | 0.001 |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn | Số lượng |
| 1 | Giá dao | 6 bộ |
| 2 | Mặt bích collet | 3 bộ |
| 3 | Xi lanh kẹp khí | 3 bộ |
| 4 | Bộ phát hiện kẹp mâm cặp | 3 bộ |
| 5 | Hệ thống loader TAKAMAZ | 1 bộ |
| 6 | Thiết bị làm mát trục chính (bộ tản nhiệt) | 1 bộ |
| 7 | Bộ cắt ren (bao gồm điều khiển tốc độ cắt không đổi) | 3 bộ |
| 8 | Quạt thổi khí phía trước | 3 bộ |
| 9 | Bể dung dịch làm mát (225 lít) | 3 bộ |
| 10 | Đèn làm việc | 3 bộ |
| 11 | Bộ dụng cụ bảo trì | 1 bộ |
| 12 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện tùy chọn |
| 1 | Giá dao |
| 2 | Mâm cặp collet |
| 3 | Thiết bị chia trục C trục chính |
| 4 | Hệ thống dao phay |
| 5 | Thiết bị làm mát trục chính |
| 6 | Thiết bị làm mát dầu (kiểm soát nhiệt độ dầu) |
| 7 | Băng tải phoi (dạng sàn / dạng xoắn) |
| 8 | Quạt thổi khí phía sau |
| 9 | Bể dung dịch làm mát phía sau |
| 10 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) |
| 11 | Hệ thống chữa cháy tự động |
| 12 | Thiết bị ngắt nguồn tự động |
| 13 | Màu sơn đặc biệt |
| 14 | Phụ kiện khác |
