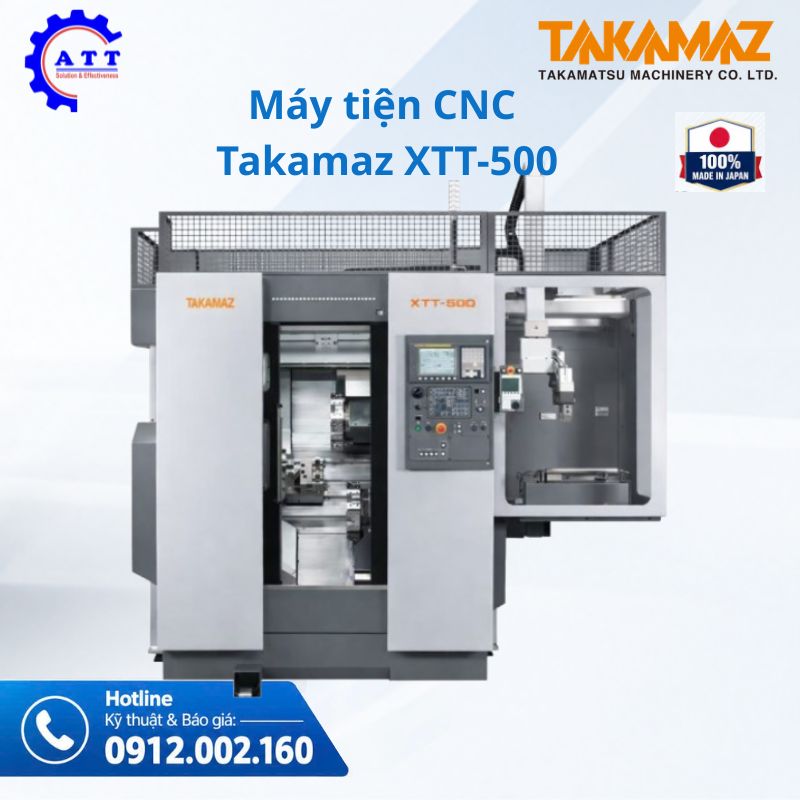

Máy tiện CNC Takamaz XTT-500 và XTT-500M là máy tiện CNC 1 trục chính, 2 đài dao, được thiết kế tập trung vào kết cấu nhỏ gọn, độ cứng vững cao – công suất cắt lớn và dễ bảo trì. Đây là dòng máy hiệu suất cao tận dụng cấu hình một trục chính – hai đài dao, cho phép gia công đồng bộ bằng đài dao trên và đài dao dưới, từ đó rút ngắn đáng kể thời gian chu kỳ gia công.
Đặc trưng máy tiện CNC Takamaz XTT-500 và XTT-500M

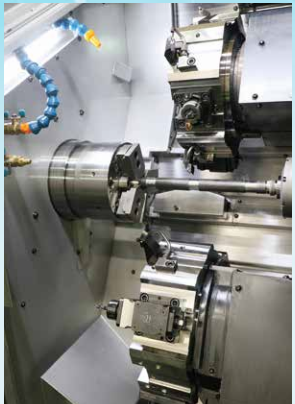

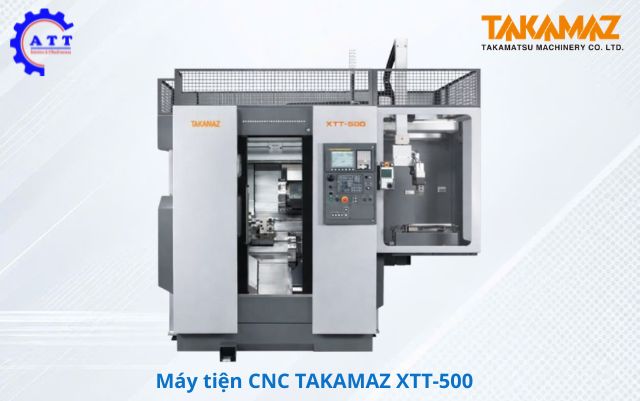

Cấu hình 1 trục chính, 2 đài dao trong thiết kế nhỏ gọn
Bên cạnh khả năng gia công cân bằng chỉ có thể đạt được với hai đài dao trên và dưới, máy còn cho phép gia công đồng thời từng đài dao với hiệu suất cao, giúp rút ngắn thời gian chu kỳ cho nhiều dạng chi tiết khác nhau. Mặc dù có chiều rộng máy nhỏ gọn 1.695 mm, máy vẫn đảm bảo không gian gia công bên trong đủ lớn để gia công chi tiết trục dài, với:
- Hành trình trục Z: 450 mm
- Hành trình trục X: 105 mm
Hai đài dao 8 vị trí cho phép bố trí dao linh hoạt, mở rộng khả năng ứng dụng và đáp ứng nhiều phương án gia công khác nhau.

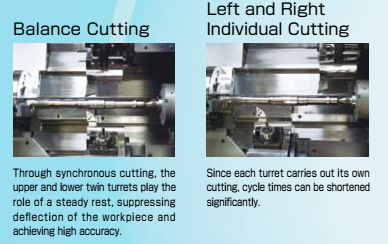

Gia công cân bằng: Thông qua gia công đồng bộ, đài dao trên và đài dao dưới hoạt động như điểm tựa ổn định, giúp:
- Giảm độ võng của chi tiết
- Triệt tiêu rung động trong quá trình cắt
- Nâng cao độ chính xác gia công
Cấu hình này đặc biệt hiệu quả đối với gia công tiện ngoài các chi tiết trục dài.
Gia công độc lập trái, phải: Do mỗi đài dao thực hiện gia công độc lập, máy cho phép:
- Gia công song song
- Phân chia nguyên công hợp lý
- Rút ngắn đáng kể thời gian chu kỳ gia công
Cấu hình này mang lại tính linh hoạt cao khi gia công các chi tiết trục có nhiều nguyên công.
Tích hợp nguyên công với chức năng phay của XTT-500M
Trên phiên bản XTT-500M, máy được trang bị dao động lực, cho phép lắp tối đa 8 dao động lực trên hai đài dao trên và dưới. Nhờ đó, máy có thể thực hiện gia công phay mạnh như khoan ngang, phay rãnh then và các nguyên công phay cần thiết trong gia công chi tiết trục.
Dao động lực cho phép sử dụng dao phay đường kính tối đa Ø10 mm với tốc độ trục dao lên đến 4.000 vòng/phút, đáp ứng yêu cầu gia công ổn định và hiệu quả. Nhờ khả năng này, các nguyên công gia công trục CVJ, trục truyền động – vốn trước đây phải gia công tiện và khoan trên các máy khác nhau – có thể được tích hợp hoàn toàn trên một máy duy nhất.
Gia công ổn định với độ cứng vững cao và công suất lớn
Máy được trang bị động cơ trục chính công suất lớn 15/11 kW, kết hợp mâm cặp 8 inch và ổ trục chính đường kính Ø100 mm, tạo nên trục chính có độ cứng vững cao, phù hợp cho gia công tải nặng. Ngoài ra, các trục X và Z sử dụng ray trượt dạng hộp vuông, hình thành kết cấu cơ khí chắc chắn, cho phép duy trì khả năng cắt nặng và độ chính xác cao trong thời gian dài.
Diện tích tiết diện cắt đạt 2,50 mm²/vòng (0,5 mm × 5 mm) trong chế độ ngắn hạn, thể hiện năng lực cắt mạnh và ổn định.

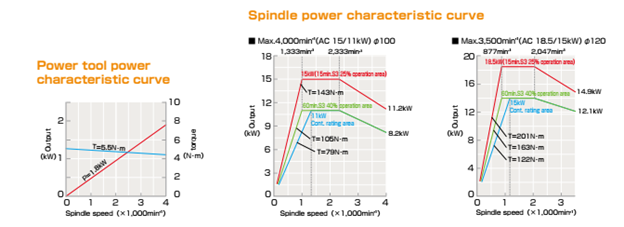

Máy được cung cấp đầy đủ đường đặc tính công suất trục chính và đường đặc tính công suất dao động lực, thể hiện khả năng đáp ứng từ mô-men xoắn cao ở tốc độ thấp đến gia công tốc độ cao, tùy theo yêu cầu ứng dụng.
Cửa trượt lớn, tối ưu cho bảo trì và thao tác bảo dưỡng

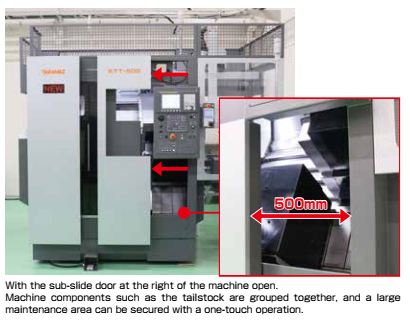

Máy được trang bị cửa trượt lớn bên phải, với độ mở lên đến 500 mm, giúp tạo ra không gian bảo trì rộng rãi. Cửa có thể mở bằng một thao tác đơn giản, cho phép dễ dàng tiếp cận các cụm chính như đài dao và ụ động, từ đó giảm thời gian thao tác bảo trì và thiết lập máy.
Khi cửa trượt phụ bên phải được mở, các bộ phận máy như ụ động được bố trí tập trung, giúp đảm bảo vùng bảo trì lớn và thuận tiện, đồng thời nâng cao hiệu quả công tác bảo dưỡng định kỳ.
Đa dạng tùy chọn cho gia công trục
Ụ động độ cứng cao : Ụ động được dẫn động bằng xi lanh thủy lực độ cứng cao, tạo lực đẩy lớn, đảm bảo khả năng chống rung khi gia công trục dài. Vị trí ụ động được phát hiện thông qua encoder tuyến tính và liên kết trực tiếp với chương trình gia công, giúp giảm đáng kể thời gian thiết lập. Kết hợp với truyền động servomotor, vị trí gối đỡ chi tiết có thể được điều chỉnh dễ dàng chỉ bằng cách thay đổi chương trình, cho phép linh hoạt trong việc gá đặt nhiều loại phôi khác nhau.
Thông số ụ động
| Hạng mục | Đơn vị | Trục Ø100 mm | Trục Ø120 mm |
| Đầu ụ động | — | MT-4 | MT-5 |
| Đường kính ống lồng | mm | Ø105 | — |
| Hành trình ụ động | mm | 350 (thủy lực) | — |
| Lực đẩy tối đa | kN | 5,5 | — |
Trang bị bộ nạp phôi chuyên dụng “ΣiGT500”
Máy có thể được trang bị bộ nạp phôi 3 trục chuyên dụng ΣiGT500, với tải trọng tối đa 8 kg mỗi bên, cho phép gia công ổn định các chi tiết nặng như trục, đồng thời nâng cao năng suất và giảm nhân công. Nhờ kết cấu băng máy nghiêng 60°, chiều cao máy được giữ ở mức thấp, tạo điều kiện bố trí bộ nạp phôi ở vị trí thấp, giúp thao tác nạp phôi và thay đổi tay nạp trở nên dễ dàng hơn.
Tay nạp được thiết kế di chuyển phù hợp với góc nghiêng 60° của băng máy, tránh va chạm với các bộ phận bên trong như gối đỡ, tăng độ tự do trong thao tác nạp phôi và góp phần rút ngắn thời gian chu kỳ gia công. Bảng điều khiển treo riêng cho bộ nạp giúp người vận hành dễ dàng thao tác và giám sát vị trí tay nạp trong quá trình vận hành.
Khả năng chuyển phôi của bộ nạp ΣiGT500
| Hạng mục | Đơn vị | ΣiGT500 |
| Kích thước phôi cho phép | mm | Ø25 ~ Ø70 × 400 |
| Khối lượng phôi | kg | 8,0 (mỗi bên) |
| Hành trình trục tay nạp | mm | X: 235 / Y: 690 (tùy cấu hình) |
| Tốc độ chạy nhanh | m/phút | X: 35 / Z: 170 / Y: 125 |
| Hành trình trục tay | mm | 20 (mỗi bên) |

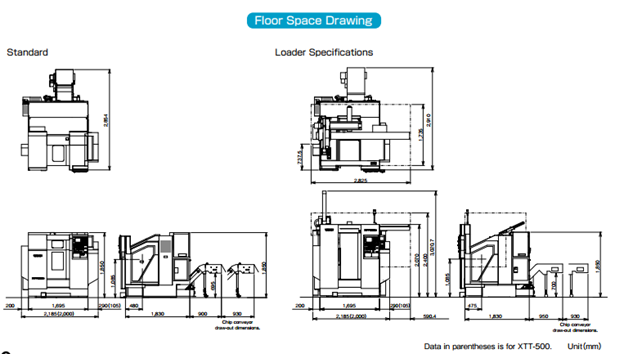

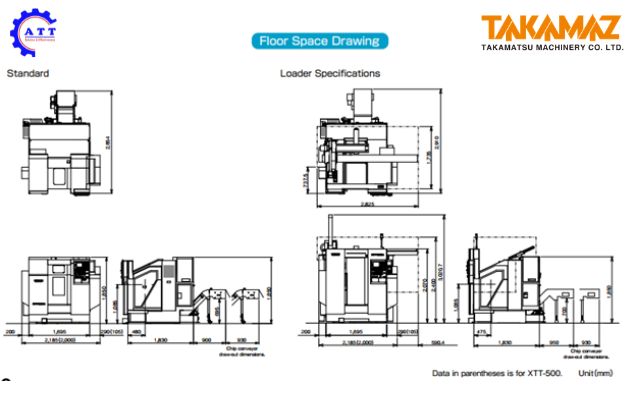

Bản vẽ kích thước máy tiện CNC Takamaz XTT-500 và XTT-500M
Thông số kỹ thuật máy tiện CNC Takamaz XTT-500 và XTT-500M
| Thông số kỹ thuật | Đơn vị | XTT-500 | XTT-500M | |
| Khả năng gia công | Đường kính tiện tối đa | mm | Ø210 | Ø210 |
| Chiều dài tiện tối đa | mm | 450 | 400 | |
| Đường kính thanh tối đa | mm | Ø42, Ø51 (Ø65) | Ø42, Ø51 | |
| Kích thước mâm cặp | inch | Collet, 8 (10) | Collet, 8 | |
| Trục chính | Đầu trục chính | JIS | A2-6 (A2-8) | A2-6 |
| Đường kính ổ trục chính | mm | Ø100 (Ø120) | Ø100 | |
| Đường kính lỗ xuyên trục | mm | Ø61 (Ø80) | Ø61 | |
| Tốc độ trục chính | vòng/phút | Tối đa 4.000 (3.500) | Tối đa 4.000 | |
| Đài dao | Loại đài dao | – | Đài dao 8 vị trí × 2 | Đài dao 8 vị trí × 2 |
| Kích thước cán dao | mm | □25 | □25 | |
| Đường kính cán dao doa | mm | Ø32 | Ø32 | |
| Hành trình tối đa | mm | X:105 Z:450 | X:105 Z:450 | |
| Tốc độ chạy nhanh | m/phút | X:18 Z:24 | X:18 Z:24 | |
| Dao động lực | Số lượng dao lưu trữ | chiếc | – | 4 (một phía) |
| Tốc độ quay | vòng/phút | – | Tối đa 4.000 | |
| Khả năng khoan | mm | – | Ø10 | |
| Khả năng taro | mm | – | M4–M8 | |
| Trục C | Tốc độ chạy nhanh | độ/phút | – | 18000 |
| Động cơ trục C | kW | – | AC 0.5 | |
| Động cơ | Động cơ trục chính | kW | AC 15/11 (18.5/15) | AC 15/11 |
| Động cơ chạy dao | kW | X: AC 1.2 Z: AC 1.8 | X: AC 1.2 Z: AC 1.8 | |
| Động cơ bơm làm mát | kW | AC 0.4 × 2 | AC 0.4 × 2 | |
| Động cơ thủy lực | kW | AC 1.5 | AC 1.5 | |
| Động cơ dao động lực | kW | – | AC 1.8 | |
| Kích thước – khối lượng | Kích thước (D×R×C) | mm | 1.695 × 1.830 × 1.850 | 1.695 × 1.830 × 1.850 |
| Khối lượng máy | kg | 4600 | 4800 | |
| Tổng công suất điện | kVA | 26 | 28 | |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Hạng mục | Trang bị |
| 1 | Khối kẹp | 16 bộ |
| 2 | Giá đỡ dao cắt đứt / tiện ngược | 16 bộ |
| 3 | Mâm cặp thủy lực (8 inch – loại đặc) | 1 bộ |
| 4 | Xi lanh mâm cặp thủy lực (loại đặc) | 1 bộ |
| 5 | Bộ phát hiện lực kẹp mâm cặp | 1 bộ |
| 6 | Thiết bị chia độ trục chính (trục C / 500M) | 1 bộ |
| 7 | Bộ truyền động dao động lực (500M) | 1 bộ |
| 8 | Thiết bị cắt ren (bao gồm điều khiển tốc độ bề mặt không đổi) | 1 bộ |
| 9 | Thiết bị làm mát | 1 bộ (170 lít) |
| 10 | Đèn chiếu sáng | 1 bộ |
| 11 | Bộ dụng cụ bảo trì | 1 bộ |
| 12 | Tài liệu hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Hạng mục |
| 1 | Giá đỡ dao |
| 2 | Mâm cặp collet |
| 3 | Mâm cặp thủy lực |
| 4 | Giá đỡ mâm cặp hợp kim chống rung |
| 5 | Tốc độ trục chính đặc biệt (3.500 vòng/phút) |
| 6 | Ụ chống tâm |
| 7 | Thiết bị gá phôi giữa |
| 8 | Thiết bị gá phôi cho trục dài |
| 9 | Hệ thống cấp phôi TAKAMAZ |
| 10 | Thiết bị chia độ trục chính (điện / cơ) |
| 11 | Ụ động |
| 12 | Dao động lực (500M) |
| 13 | Băng tải phoi (dạng sàn / dạng xoắn) |
| 14 | Quạt thổi khí phía trước |
| 15 | Quạt thổi khí phía sau |
| 16 | Thiết bị làm mát phía sau |
| 17 | Đèn tín hiệu (1 tầng / 2 tầng / 3 tầng) |
| 18 | Thiết bị chữa cháy tự động |
| 19 | Thiết bị tự động ngắt nguồn |
| 20 | Hệ thống cửa tự động |
| 21 | Màu sơn đặc biệt |
