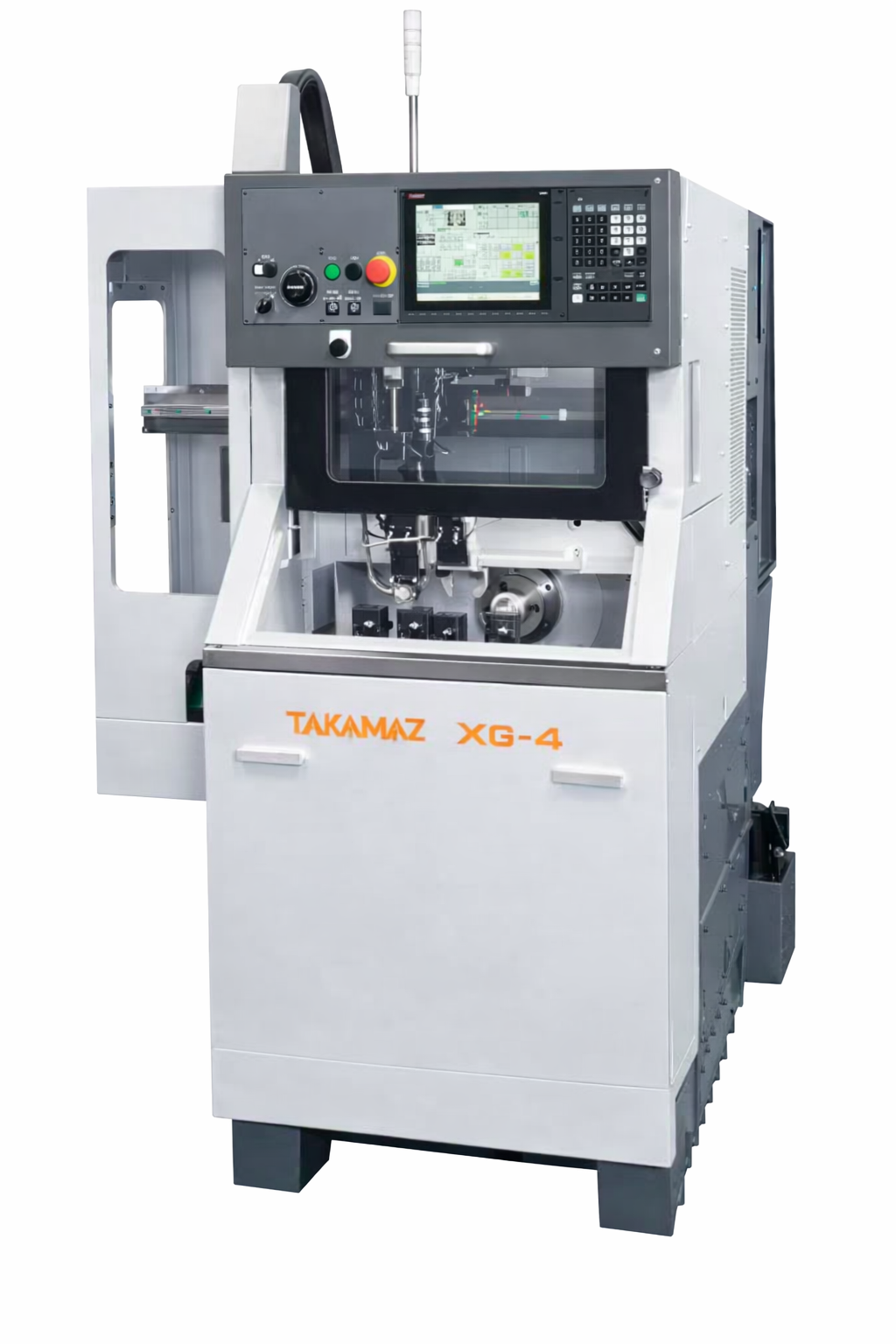

Máy tiện CNC Takamaz XG-4 là dòng máy tiện CNC chính xác cao với thiết kế nhỏ gọn, chất lượng Nhật Bản, phù hợp cho các xưởng gia công cơ khí cần độ ổn định và hiệu suất cao. Máy được trang bị 1 trục chính, 1 bàn trượt, tối ưu cho các chi tiết có độ chính xác cao, dễ vận hành và bảo trì.
Với mâm cặp 4 inch, kết cấu gang đúc chắc chắn và trục chính tích hợp động cơ, Takamaz XG-4 mang lại năng suất vượt trội, độ rung thấp và độ bền cao trong quá trình sản xuất liên tục.
Đặc trưng máy tiện CNC Takamaz XG-4
Nâng cao năng suất nhờ độ chính xác cao hơn và chu kỳ gia công ngắn hơn
Máy được trang bị trục chính động cơ tích hợp cỡ 4 inch với thông số tốc độ cao (tối đa 8.000 vòng/phút) là trang bị tiêu chuẩn, giúp đạt độ chính xác cắt cao hơn và thời gian tăng/giảm tốc trục chính ngắn hơn so với các máy hiện có. (So sánh cho thấy thời gian tăng/giảm tốc trục chính rút ngắn tới 40%). Độ chính xác gia công cao được duy trì nhờ độ rung thấp của trục chính động cơ tích hợp, khác với truyền động đai, qua đó hỗ trợ sản xuất hàng loạt các chi tiết chính xác.
Ngoài ra, việc bố trí vị trí gá dao trong tầm thao tác của người vận hành (chiều cao tâm trục chính: 950 mm) và kéo dài hành trình bàn trượt lên đến 200 mm đã tạo nên không gian làm việc rộng rãi và thuận tiện.
Gia công cắt nặng đường kính ngoài (O.D. heavy cutting):
- Chiều sâu cắt: 2.5 mm
- Diện tích tiết diện cắt (t×f): 0.70 mm²
- Động cơ 7.5 / 5.5 / 3.7 kW cho phép thực hiện gia công cắt nặng.

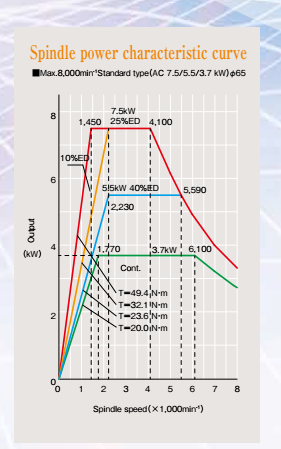

Máy tiện CNC Takamaz XG-4 – Phiên bản máy tiêu chuẩn
Thiết kế tối ưu cho tiết kiệm không gian và khả năng vận hành:
- Chiều rộng máy: 1.506 mm
- Chiều rộng khi trang bị loader: 780 mm
Nhờ kích thước nhỏ, máy dễ dàng lắp đặt vào các không gian trống trong nhà xưởng. Bảng điều khiển vận hành là màn hình cảm ứng, với giao diện tối giản, hiển thị các nút cần thiết ở mức tối thiểu, cho phép vận hành dễ dàng và trực quan như thao tác trên máy tính bảng, đồng thời vẫn đảm bảo khả năng quan sát và hiệu quả làm việc.
Chức năng sao lưu tự động chương trình gia công – hữu ích trong trường hợp xảy ra sự cố bất ngờ – cũng được trang bị và có thể lưu trữ từ thẻ SD, USB flash hoặc bộ nhớ trong của bộ điều khiển NC.
Máy tiện CNC Takamaz XG-4 – Phiên bản trang bị bộ cấp phôi
Thiết kế lấy người vận hành làm trung tâm: Cấu hình máy mang lại không gian làm việc rộng rãi trong thân máy nhỏ gọn nhờ bố trí hợp lý các cụm chi tiết. Thiết kế hướng đến người vận hành cho phép mở hoàn toàn cửa máy bằng cách nâng bảng điều khiển vận hành, giúp tiếp cận vùng gia công dễ dàng.
- Cửa mở toàn chiều rộng tại vị trí gá dao
- Độ rộng cửa mở: 590 mm

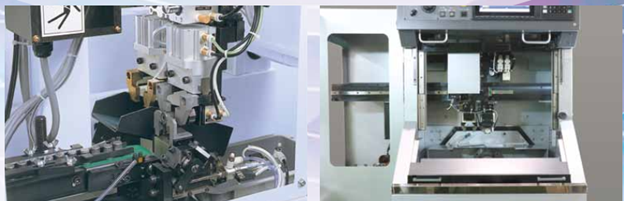

Hệ thống cấp phôi Takamaz
Bộ cấp phôi servo nhỏ gọn “WA30”, tận dụng không gian phía trên bên trong máy, có thể đáp ứng các yêu cầu đa dạng của người dùng. Hệ thống đảm bảo chuyển phôi nhanh và chính xác, góp phần giảm nhân công và nâng cao năng suất. Ngoài ra, khi kết hợp với các thiết bị ngoại vi của TAKAMAZ cho tự động hóa, hệ thống cho phép xây dựng các dây chuyền sản xuất linh hoạt.
Khả năng chuyển phôi của bộ cấp phôi:
- Thời gian cấp phôi (tham khảo): 4 giây
- Kích thước phôi (Đường kính × Chiều dài): Ø30 × 50 mm
- Khối lượng phôi: 0.3 kg (một phía)
* Thông số thay đổi tùy theo hình dạng phôi.
Bản vẽ kích thước máy tiện CNC Takamaz XG-4
Thông số kỹ thuật máy tiện CNC Takamaz XG-4
| Thông số kỹ thuật | Đơn vị | XG-4 | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | Ø30 |
| Đường kính tiện lớn nhất | mm | Ø170 | |
| Chiều dài tiện tối đa | mm | 175 | |
| Kiểu mâm cặp | inch | Collet, 4” | |
| Đường kính quay qua băng máy lớn nhất | mm | Ø380 | |
| Trục chính | Chuẩn đầu trục chính | JIS | A2-4 |
| Đường kính trong ổ trục trục chính | mm | Ø65 | |
| Lỗ xuyên trục chính | mm | Ø20 | |
| Tốc độ trục chính | vòng/phút | Tối đa 8.000 | |
| Đài dao / Giá dao | Kiểu đài dao |
| Gang type |
| Kiểu cán dao |
| □20 | |
| Đường kính trong giá dao doa | mm | Ø25 | |
| Hành trình tối đa | mm | X:200 Z:250 | |
| Tốc độ chạy dao nhanh | m/phút | X:18 Z:18 | |
| Động cơ | Động cơ trục chính | kW | AC 7.5 / 5.5 / 3.7 |
| Động cơ chạy dao | kW | X: AC 0.75 Z: AC 0.75 | |
| Động cơ làm mát | kW | AC 0.18 | |
| Động cơ thủy lực | kW | AC 0.75 | |
| Kích thước | Kích thước máy (D × R × C) | mm | 1.506 × 1.250 × 1.398 (1.735)*¹ |
| Trọng lượng máy | kg | 1.550 (1.700)*¹ | |
| Công suất điện tổng | Công suất điện yêu cầu | kVA | 14 |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện | Số lượng |
| 1 | Giá dao doa | 1 bộ |
| 2 | Giá dao ngoài | 1 bộ |
| 3 | Giá dao cắt rãnh | 1 bộ |
| 4 | Xi lanh kẹp khí | 1 bộ |
| 5 | Thiết bị chia độ trục chính (radiator) | 1 bộ |
| 6 | Bộ cắt ren | 1 bộ |
| 7 | Bộ điều khiển tốc độ trục chính không đổi (bao gồm) | 1 bộ |
| 8 | Bộ dụng cụ bảo dưỡng | 1 bộ |
| 9 | Sách hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn |
| 1 | Giá dao |
| 2 | Mâm cặp |
| 3 | Mâm cặp thủy lực |
| 4 | Đơn vị thủy lực (có bồn riêng) |
| 5 | Hệ thống cấp phôi TAKAMAZ |
| 6 | Thiết bị chia độ trục chính (điện) |
| 7 | Băng tải phoi* |
| 8 | Quạt thổi khí phía trước |
| 9 | Cụm làm mát phía sau |
| 10 | Trụ gá sau / làm mát |
| 11 | Cụm làm mát 16 lít |
| 12 | Đèn làm việc |
| 13 | Hệ thống chữa cháy tự động |
| 14 | Thiết bị ngắt nguồn tự động |
| 15 | Màu sơn đặc biệt |
