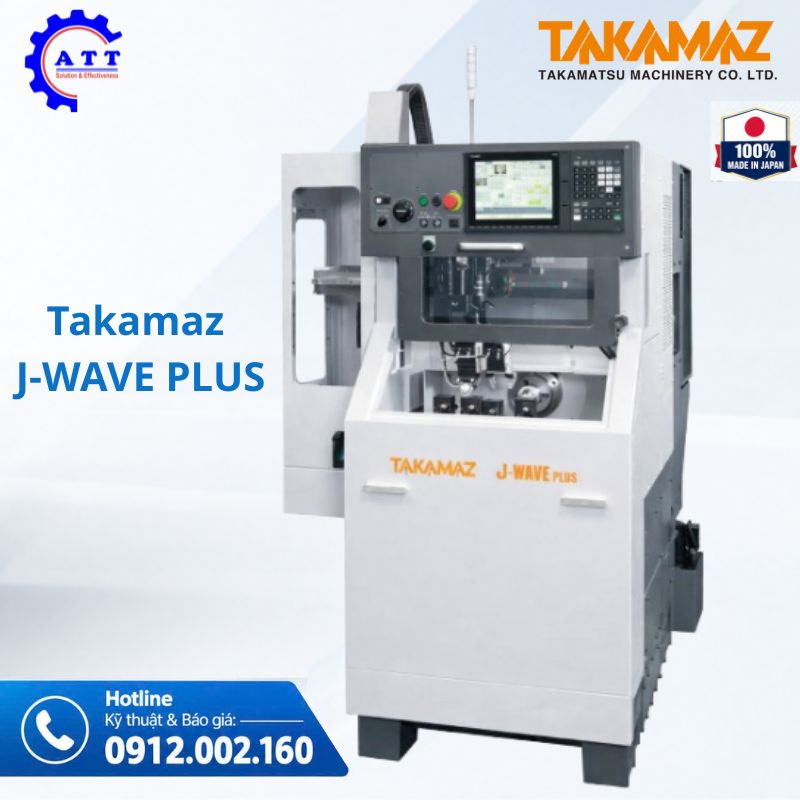

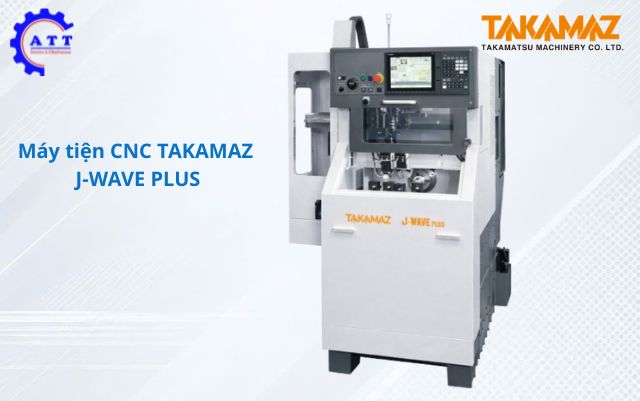

Đặc trưng máy tiện CNC Takamaz J-WAVE PLUS
Dòng máy tiện CNC Takamaz J-WAVE PLUS thuộc Takamatsu Machinery Co., Ltd. (Nhật Bản) đại diện cho xu hướng gia công hiện đại: Tối ưu năng suất – Tiết kiệm diện tích – Bảo vệ môi trường.
Máy được thiết kế dành riêng cho nhiệm vụ gia công tinh hàng loạt các chi tiết kim loại nhỏ đòi hỏi dung sai khắt khe. Hiện thực hóa gia công độ chính xác cao với trục chính động cơ tích hợp
Điểm nổi bật của máy tiện CNC Takamaz J-WAVE PLUS:
-
Máy tiện CNC chính xác cao với cấu hình 1 trục chính, 1 bàn trượt, phát triển chuyên biệt cho gia công chi tiết nhỏ và sản xuất hàng loạt.
-
Trục chính động cơ tích hợp công nghệ cao: Trục chính trang bị động cơ tích hợp cỡ 4 inch chuẩn đầu JIS A2-4. Thiết kế này giúp giảm thiểu độ rung lắc truyền động, nâng cao độ chính xác kích thước và bề mặt chi tiết sau gia công.
-
Kết cấu bàn dao Gang type tối ưu chu kỳ gia công: Kết cấu đài dao dạng băng (Gang type) hỗ trợ cán dao □20 và giá dao doa đường kính Ø25mm. Việc không cần thời gian xoay đài dao giúp rút ngắn tối đa thời gian chu kỳ (Cycle time).
-
Thiết kế siêu nhỏ gọn tối ưu không gian nhà xưởng: Máy sở hữu kích thước siêu gọn 1.506 × 1.250 × 1.398 mm và trọng lượng 1.550kg , giúp các nhà xưởng dễ dàng lắp đặt nhiều máy nối tiếp để hình thành tế bào gia công tự động, ận dụng hiệu quả không gian chết trong nhà xưởng cho sản xuất hàng loạt.
Thông số kỹ thuật máy tiện CNC Takamaz J-WAVE PLUS
| Thông số kỹ thuật | Đơn vị | J-WAVE PLUS | |
| Khả năng gia công | Đường kính tiện tối ưu | mm | Ø30 |
| Đường kính tiện lớn nhất | mm | Ø170 | |
| Chiều dài tiện tối đa | mm | 175 | |
| Kiểu mâm cặp | inch | Collet, 4” | |
| Đường kính quay qua băng máy lớn nhất | mm | Ø380 | |
| Trục chính | Chuẩn đầu trục chính | JIS | A2-4 |
| Đường kính trong ổ trục trục chính | mm | Ø65 | |
| Lỗ xuyên trục chính | mm | Ø20 | |
| Tốc độ trục chính | vòng/phút | Tối đa 4.500 | |
| Đài dao / Giá dao | Kiểu đài dao |
| Gang type |
| Kiểu cán dao |
| □20 | |
| Đường kính trong giá dao doa | mm | Ø25 | |
| Hành trình tối đa | mm | X: 200 / Z: 250 | |
| Tốc độ chạy dao nhanh | m/phút | X: 18 / Z: 18 | |
| Động cơ | Động cơ trục chính | kW | AC 5.5 / 3.7 |
| Động cơ chạy dao | kW | X: AC 0.75 / Z: AC 0.75 | |
| Động cơ làm mát | kW | AC 0.18 | |
| Động cơ thủy lực | kW | AC 0.75 | |
| Kích thước | Kích thước máy (D × R × C) | mm | 1.506 × 1.250 × 1.398 (1.700*) |
| Trọng lượng máy | kg | 1.550 (1.700*) | |
| Điện năng | Công suất điện tổng | kVA | 12 |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện | Số lượng |
| 1 | Giá dao doa | 1 bộ |
| 2 | Giá dao ngoài | 1 bộ |
| 3 | Mặt bích collet | 1 bộ |
| 4 | Xi lanh kẹp khí | 1 bộ |
| 5 | Thiết bị làm mát trục chính (quạt làm mát) | 1 bộ |
| 6 | Bộ cắt ren (bao gồm điều khiển tốc độ trục chính không đổi) | 1 bộ |
| 7 | Bộ dụng cụ bảo dưỡng | 1 bộ |
| 8 | Sách hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện |
| 1 | Giá dao |
| 2 | Mâm cặp |
| 3 | Xi lanh kẹp thủy lực |
| 4 | Đơn vị thủy lực (có bồn riêng) |
| 5 | Hệ thống cấp phôi TAKAMAZ |
| 6 | Băng tải phoi* |
| 7 | Quạt thổi khí phía trước |
| 8 | Quạt thổi khí phía sau |
| 9 | Cụm làm mát phía sau |
| 10 | Cụm làm mát 116 lít |
| 11 | Đèn làm việc |
| 12 | Đèn tín hiệu (1 màu / 2 màu / 3 màu) |
| 13 | Hệ thống chữa cháy tự động |
| 14 | Thiết bị ngắt nguồn tự động |
| 15 | Màu sơn đặc biệt |
