Đặc trưng của máy tiện CNC Takamaz AT-1

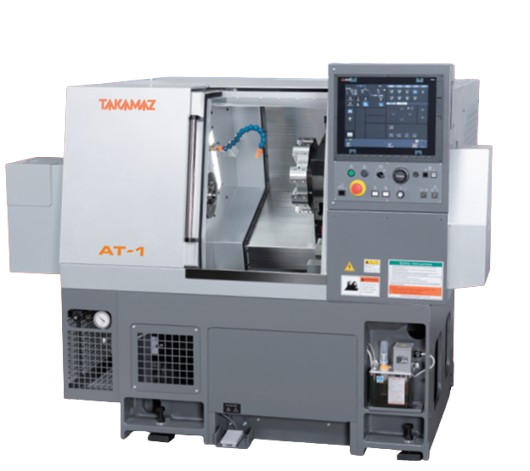

Máy tiện CNC Takamaz AT-1
Máy tiện CNC Takamaz AT-1 là dòng máy tiện chính xác 1 trục chính, 1 đài dao
Thiết kế nhỏ gọn, tiết kiệm không gian
Máy có thiết kế nhỏ gọn, tiết kiệm không gian, giúp dễ dàng lựa chọn vị trí lắp đặt trong nhà xưởng với kích thước tổng thể hợp lý:
-
Chiều rộng máy: 1.810 mm
-
Chiều sâu máy: 1.690 mm
Chiều cao tâm trục chính 960 mm giúp thao tác nạp và tháo phôi thuận tiện cho người vận hành. Việc hạ thấp trọng tâm máy góp phần nâng cao độ ổn định và độ chính xác trong quá trình gia công. Với chiều cao máy chỉ 1.500 mm, AT-1 giảm cảm giác chật chội trong xưởng, tạo không gian mở và cho phép quan sát toàn bộ khu vực xung quanh máy.
Tính linh hoạt cao, bảo trì dễ dàng
Trục chính có thể lắp mâm cặp 6 inch hoặc 8 inch, đáp ứng linh hoạt các yêu cầu gia công khác nhau. Các nắp che được bố trí hợp lý, cho phép dễ dàng tiếp cận các bộ phận kết cấu chính như trục chính, đài dao và bàn trượt trong quá trình bảo trì.
Hệ thống làm mát dạng vòi sen được trang bị tiêu chuẩn, bố trí phía trên đài dao và phía dưới cửa máy, giúp giảm đáng kể công việc vệ sinh và bảo dưỡng sau gia công.
Kết hợp chức năng với hiệu quả chi phí
Máy sử dụng màn hình LCD cảm ứng màu 15 inch làm bảng điều khiển, đảm bảo khả năng quan sát tốt và thao tác trực quan. Chức năng dừng không tải (idle stop) cùng màn hình giám sát điện năng tiêu thụ được trang bị tiêu chuẩn, góp phần giảm lượng dầu bôi trơn và chi phí vận hành trong quá trình sử dụng lâu dài.
Niềm tin từ sản xuất tại Nhật Bản
Các bộ phận chính của máy được sản xuất tại Nhật Bản. Công đoạn hiệu chỉnh và lắp ráp được thực hiện với chất lượng cao tại nhà máy, đảm bảo độ tin cậy và độ bền trong vận hành. Máy tiện CNC Takamaz AT-1 có thể được sử dụng ổn định tại nhiều thị trường trên thế giới, đáp ứng tốt các yêu cầu sản xuất thực tế.
Thông số kỹ thuật máy tiện CNC Takamaz AT-1
| Thông số kỹ thuật | Đơn vị | AT-1 | |
| Khả năng gia công | Đường kính tiện lớn nhất | mm | Ø310 |
| Chiều dài tiện lớn nhất | mm | 300*¹ | |
| Đường kính phôi thanh | mm | Ø42 | |
| Kích thước mâm cặp | inch | (6,8)*² | |
| Trục chính | Chuẩn đầu trục chính | JIS | A2-5 |
| Đường kính trong ổ trục trục chính | mm | Ø85 | |
| Lỗ xuyên trục chính | mm | Ø52 | |
| Tốc độ trục chính | vòng/phút | 4.5 | |
| Đài dao | Kiểu đài dao |
| Đài dao 8 vị trí |
| Kích thước cán dao | mm | □25 | |
| Đường kính trong giá dao doa | mm | Ø32 | |
| Hành trình tối đa
| mm
| X:175 Z:330 | |
| Có ụ động: X:160 Z:330 | |||
| Tốc độ chạy dao nhanh | m/phút | X:24 Z:24 | |
| Động cơ | Động cơ trục chính | kW | AC 7.5 / 5.5 |
| Động cơ chạy dao | kW | X: AC 1.2 Z: AC 2.2 | |
| Động cơ làm mát | kW | AC 0.4 | |
| Động cơ thủy lực | kW | AC 0.75 | |
| Ụ động | Côn trụ động |
| MT-4 |
| Đường kính ụ động | mm | Ø56 | |
| Hành trình ụ động | mm | 85 | |
| Hành trình ụ động | mm | 220 | |
| Lực đẩy tối đa | kN | 3.5 | |
| Kích thước | Kích thước máy (D × R × C)
| mm
| 1.810 × 1.690 × 1.500 |
| Có ụ động: 1.945 × 1.690 × 1.500 | |||
| Trọng lượng máy | kg | 2.200 (có ụ động: 2.400) | |
| Chiều cao tâm trục chính | mm | 960 | |
| Hệ thống phụ trợ | Dung tích bồn thủy lực | L | 110 |
| Dung tích bồn dung dịch tưới nguội | L | 18 | |
| Điện năng | Công suất điện tổng | kVA | 17 |
| Độ ồn | dB(A) | 69.5 | |
Phụ kiện tiêu chuẩn
| STT | Phụ kiện | Số lượng |
| 1 | Giá dao doa | 2 bộ |
| 2 | Khối kẹp (Clamp block) | 8 bộ |
| 3 | Khối làm mát | 8 bộ |
| 4 | Xi lanh điều chỉnh hành trình | 1 bộ |
| 5 | Thiết bị phát hiện kẹp mâm cặp | 1 bộ |
| 6 | Bộ thủy lực | 1 bộ |
| 7 | Bộ cắt ren | 1 bộ |
| 8 | Cụm làm mát | 1 bộ (110L) |
| 9 | Đèn làm việc | 1 bộ |
| 10 | Đèn tín hiệu chu kỳ (1 màu) | 1 bộ |
| 11 | Sách hướng dẫn TAKAMAZ | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện |
| 1 | Giá dao |
| 2 | Mâm cặp collet |
| 3 | Các loại mâm cặp khác (6/8 inch, đặc/ruột) |
| 4 | Các loại xi lanh kẹp thủy lực (đặc/ruột) |
| 5 | Hệ thống cấp phôi TAKAMAZ |
| 6 | Băng tải phoi phía sau (dạng xoắn) |
| 7 | Quạt thổi khí phía trước |
| 8 | Trụ động |
| 9 | Bộ trượt trụ động chuyển động đơn giản |
| 10 | Hệ thống cửa tự động |
