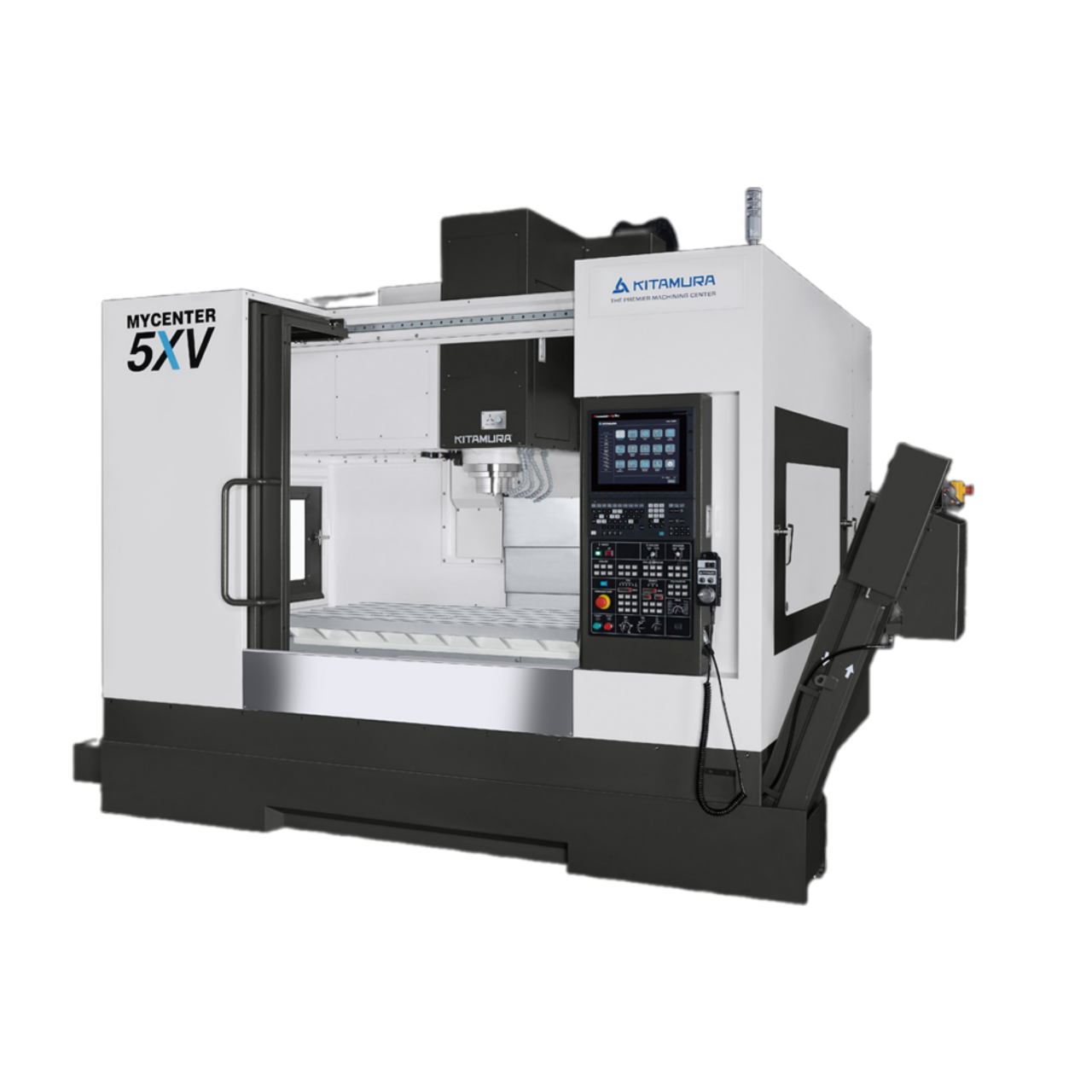

Giới thiệu máy phay đứng CNC Kitamura Mycenter-5XV
Máy phay đứng CNC Kitamura Mycenter-5XV, hay còn được gọi là Trung tâm gia công đứng CNC Kitamura M-5XV, là trung tâm gia công đứng chất lượng cao. Đây là sản phẩm đến từ Kitamura Machinery Nhật Bản – thương hiệu lâu đời từ năm 1933, được thị trường Mỹ và châu Âu đánh giá cao về độ chính xác, độ bền và hiệu suất làm việc.
Dòng máy CNC Kitamura Mycenter-5XVII thuộc phân khúc trung tâm gia công đứng (VMC) cao cấp, được thiết kế chuyên biệt cho các yêu cầu cắt gọt chính xác cao, chịu tải nặng và tối ưu hóa diện tích nhà xưởng:
- Diện tích bàn máy rộng rãi: Kích thước bàn làm việc đạt 700 x 1420 mm, tạo không gian gá đặt linh hoạt cho các chi tiết cỡ lớn hoặc gá nhiều đồ gá cùng lúc.
- Hành trình làm việc 3 trục: Dải di chuyển X x Y x Z lần lượt là 1270 x 710 x 635 mm, đáp ứng đa dạng yêu cầu gia công khuôn mẫu và linh kiện cơ khí chính xác.
- Kết cấu bệ máy vững chắc: Khung máy đúc nguyên khối chống rung động tối đa, đảm bảo độ cứng vững bề mặt khi thực hiện các đường cắt lực lớn.
Điểm nổi bật của máy phay đứng CNC Kitamura Mycenter-5XV

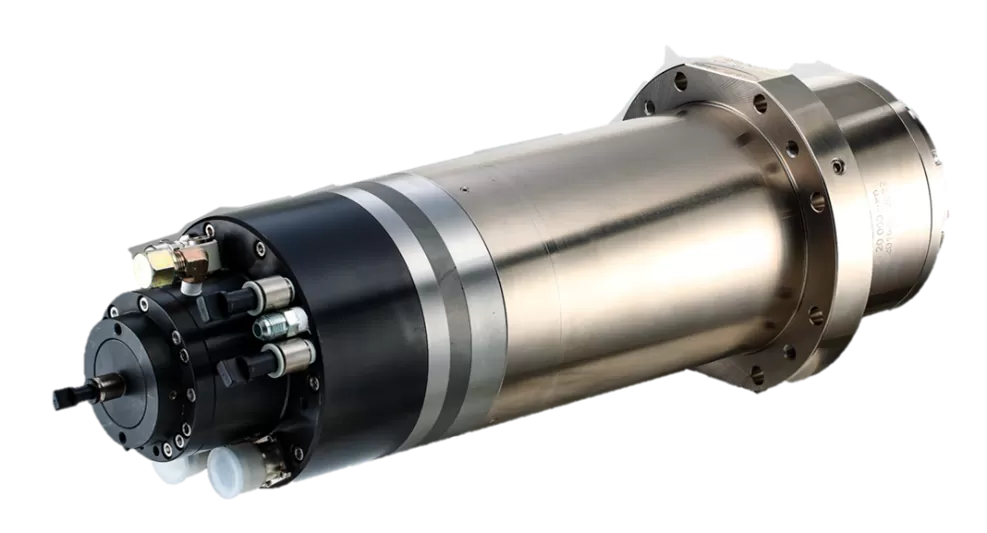

Cấu tạo và động cơ trục chính
Trục chính của Kitamura Mycenter-5XVII, được thiết kế đồng bộ để vừa đạt tốc độ cao vừa duy trì Momen xoắn lớn ở dải tốc độ thấp:
- Chuẩn đầu côn NST No. 40 Dual Contact: Thiết kế tiếp xúc kép (cả mặt côn và mặt đầu flange) giúp gia tăng đáng kể độ cứng vững hệ thống gá dao, giảm thiểu độ đảo và rung xóc khi cắt gọt.
- Động cơ liền trục Built-in Spindle 41 HP: Đạt tốc độ quay từ 50 ~ 15.000 vòng/phút. Động cơ tích hợp loại bỏ tổn hao truyền động qua dây curoa hay bánh răng, phản hồi gia tốc cực nhanh và vận hành êm ái.
Hệ thống chuyển động và kiểm soát biến dạng nhiệt
Độ chính xác đỉnh cao của máy phay đứng CNC Kitamura Mycenter-5XV dựa vào sự kết hợp giữa truyền động tốc độ cao và thuật toán bù nhiệt tự động thông minh:
- Tốc độ di chuyển nhanh: Trục X và Y đạt tốc độ 52 m/phút, trục Z đạt 42 m/phút giúp giảm thiểu tối đa thời gian không cắt gọt (non-cut time).
- Độ chính xác vượt trội: Độ chính xác định vị vị trí đạt ±0,002 mm trên toàn bộ hành trình; độ lặp lại vị trí đạt ±0,001 mm.
- Hệ thống bù nhiệt IAC System 1: Tính năng Intelligent Advanced Control tự động theo dõi biến đổi nhiệt độ ở trục chính và thân máy để đưa ra giá trị bù chính xác thực tế, duy trì sự ổn định kích thước gia công liên tục.

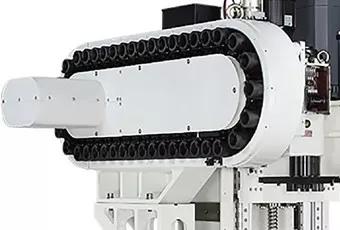

Cơ cấu thay dao tự động ATC và xử lý phoi
Máy trang bị ổ chứa dao dung lượng lớn 40 vị trí dao, hoạt động bằng cơ cấu tay gắp kép tốc độ cao: thời gian thay dao giữa 2 dụng cụ (Tool-to-Tool) chỉ mất 2,2 giây và thời gian Chip-to-Chip đạt 4,2 giây.
Hệ thống quản lý phoi tích hợp xả phoi hiệu quả, ngăn tích tụ nhiệt trên bàn máy.
Bộ điều khiến Arumatik-Mi và tích hợp đồ đo Renishaw
Trung tâm điều khiển Arumatik-Mi trang bị bộ vi xử lý siêu tốc, sở hữu màn hình cảm ứng giao diện biểu tượng trực quan kết hợp phím cơ truyền thống. Máy sẵn sàng tích hợp giải pháp đo kiểm và thiết lập phôi/dao tự động Renishaw Set & Inspect.
Có thể nói, Kitamura Mycenter-5XVII đại diện cho sự kết hợp hoàn hảo giữa công suất cắt gọt mạnh mẽ (41 HP), tốc độ gia công cao và độ chính xác ở cấp độ micromet. Hệ thống điều khiển Arumatik-Mi cùng tính năng bù nhiệt IAC System 1 biến đây thành lựa chọn hàng đầu cho các nhà máy chế tạo cơ khí chính xác và khuôn mẫu chất lượng cao.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-5XV
| Thông số | Mycenter-5XV | |
| Độ chính xác của máy | Độ chính xác trên toàn bộ hành trình | ±0.002mm |
| Độ chính xác lặp lại | ±0.001mm | |
| Bàn máy | Kích thước bàn máy | 700 x 1420 mm |
| Bề rộng rãnh chữ T và số rãnh | 18 mm x 5 pcs | |
| Khả năng tải của bàn máy | 1500 kg | |
| Hành trình các trục | Hành trình trục X | 1270 mm |
| Hành trình trục Y | 710 mm | |
| Hành trình trục Z | 635 mm | |
| Khoảng cách bàn máy đến đầu trục chính | 100 – 735 mm | |
| Trục chính | Độ côn trục chính | NST No 40 |
| Tốc độ trục chính | 50-15.000 vòng /phút | |
| Truyền động | Built-in | |
| Công suất động cơ trục chính | 31 KW (AC/2 phút) 25 KW (liên tục về sau) | |
| Mô men cắt lớn nhất | 141N.m/2 phút 113 N.m (liên tục về sau) | |
| Tốc độ | Tốc độ các hành trình ( X, Y) | 52 m/phút |
| Tốc độ hành trình Z | 48 m/phút | |
| Tốc độ cắt | 20 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 40 vị trí dao |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | BBT 40 | |
| Kích thước dao lớn nhất (DxL) | f75 x 300 mm | |
| Kích thước dao khi dao trống | f150 x 300 mm | |
| Khối lượng lớn nhất của dao | 7 kg | |
| Thời gian thay dao | Tool to Tool: 2.2 s Chip to chip: 4.2 s | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 30 KVA, 200V, 3 pha |
| Áp lực khí nén yêu cầu | 0.5 Mpa, 300L/p | |
| Thùng làm mát | Dung tích | 300lít |
| Kích thước máy | Chiều cao máy | 2953mm |
| Không gian lắp máy | Kích thước W xL | 3593 x 2460 mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 8,260 kg |
| Bộ điều khiển | Arumatik Mi-Pro (Mitsubishi FCA830U-M) | |
Bài viết tư vấn kỹ thuật liên quan
- Trung tâm gia công đứng Mycenter-5XV Kitamura - Dòng máy phay CNC hành trình lớn đáp ứng nhu cầu đa dạng
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- Bộ điều khiển cnc tiên tiến của Kitamura
- Tốc độ và độ chính xác của Kitamura
- Công nghệ mới - hiệu suất cao Kitamura đem lại
- Độ cứng vững của máy phay Kitamura
- Khả năng gia công tỉ mỉ của Kitamura
- Sản phẩm được tạo nên từ máy phay Kitamura
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
