Cận cảnh hoạt động của máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger”

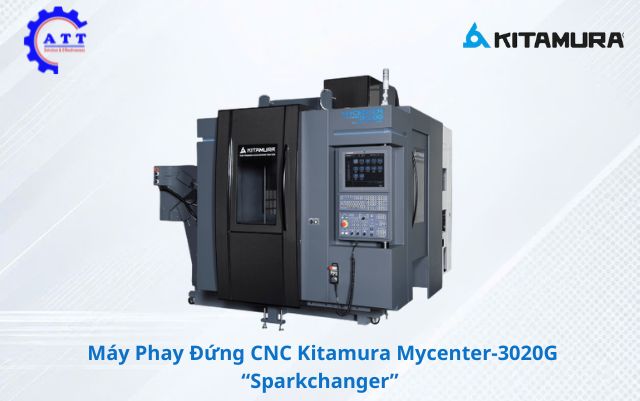

Đặc điểm nổi bật và kết cấu cơ khí máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger”

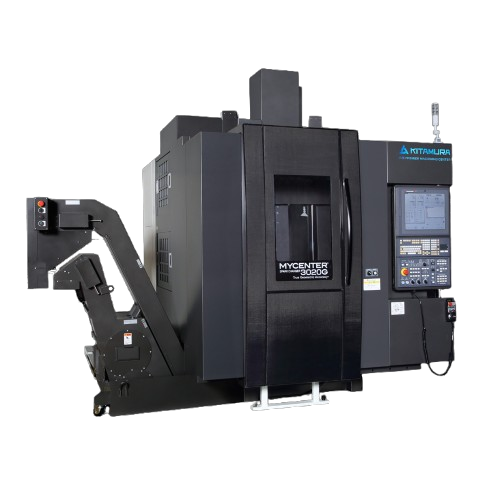

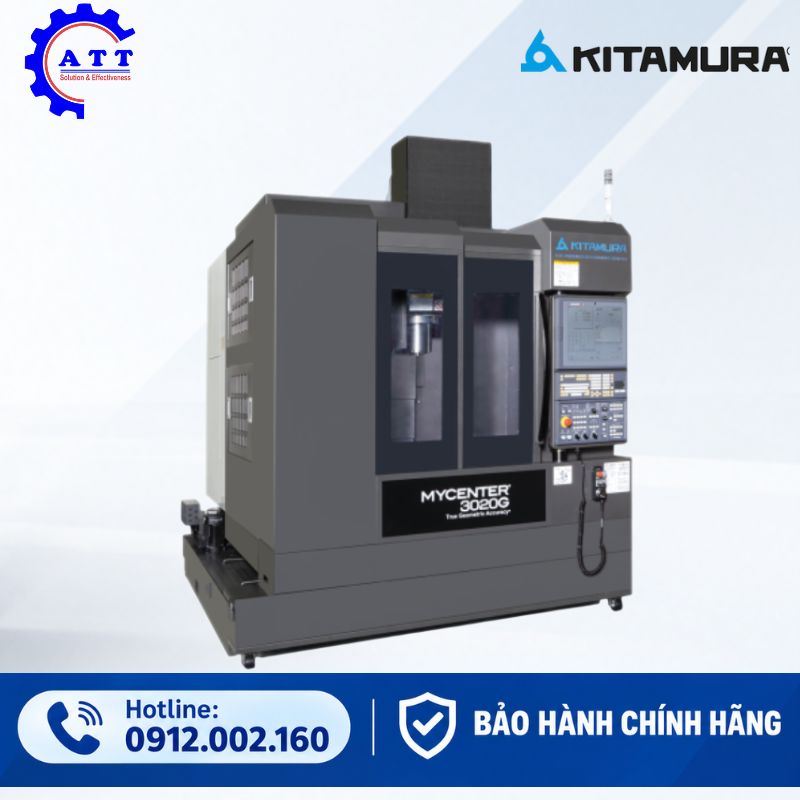

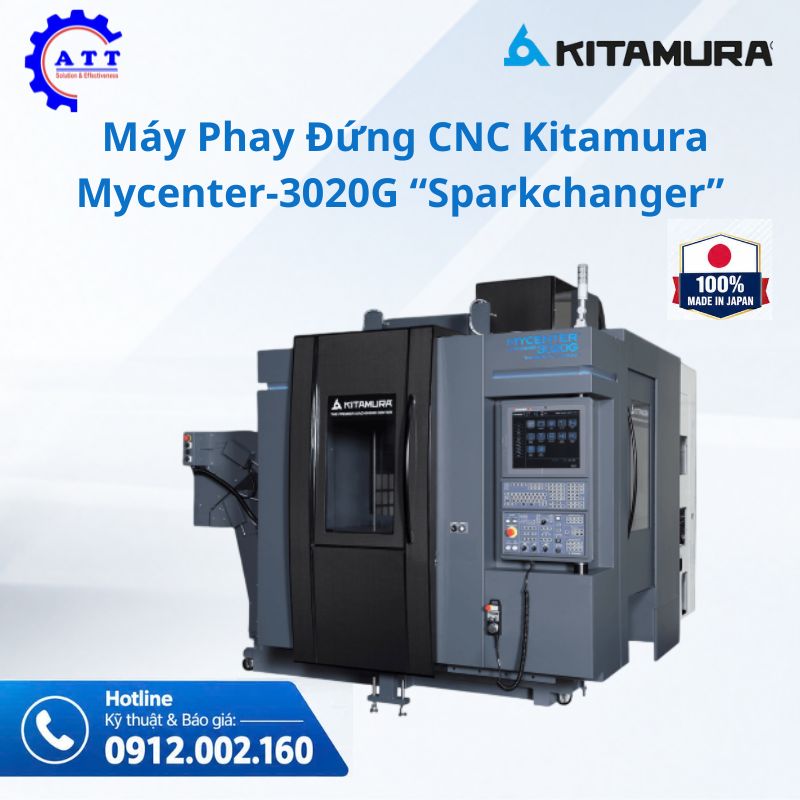

Máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger” hay còn gọi là Máy phay đứng CNC Kitamura Mycenter-3020G 2 bàn gá phôi, Trung tâm gia công đứng CNC Kitamura Mycenter-3020G 2 bàn gá phôi. Là dòng máy phay CNC chuyên gia công khuôn mẫu và chi tiết chính xác do hãng Kitamura Nhật Bản sản xuất.

Bàn thay pallet tự động 2 trạm xoay 180°

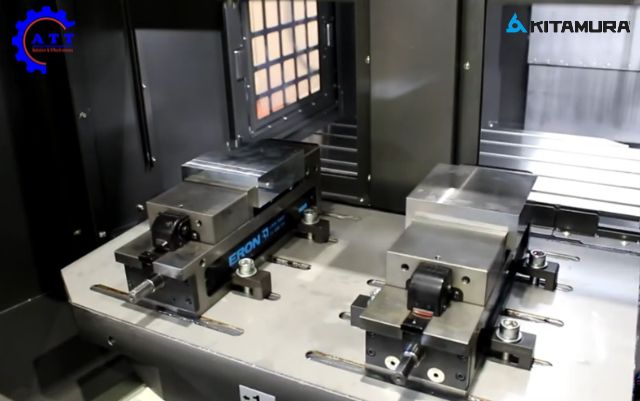

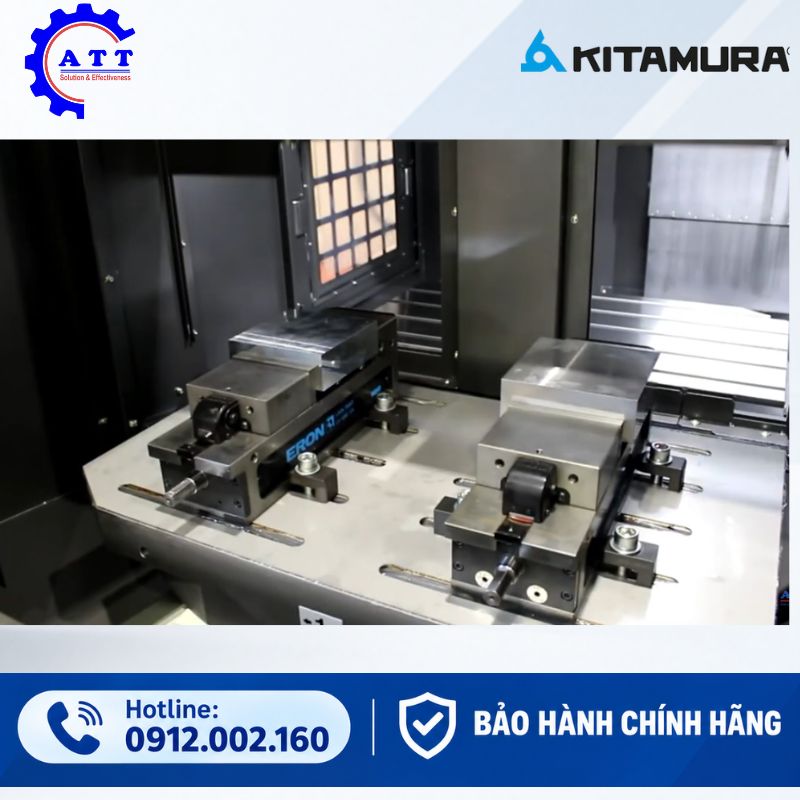

Máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger” được trang bị hệ thống thay pallet tự động hai trạm có khả năng xoay 180°. Trong khi máy thực hiện gia công, người vận hành có thể chuẩn bị phôi tại trạm còn lại, giúp giảm thời gian chờ giữa các chu kỳ.

Trục chính 20.000 vòng/phút, truyền động bánh răng 4 cấp

Máy sử dụng trục chính côn NST No. 40, tốc độ từ 20 đến 20.000 vòng/phút, truyền động bánh răng 4 cấp và động cơ AC 20 HP. Với cấu hình này, Mycenter-3020G “Sparkchanger” hướng đến khả năng đáp ứng nhiều yêu cầu kết cấu đúc Meehanite và băng dẫn hướng dạng hộp.

Thân máy sử dụng kết cấu đúc Meehanite với băng dẫn hướng dạng hộp trên trục X và Y. Thiết kế này hướng đến độ cứng vững, khả năng hấp thụ rung động và duy trì độ ổn định trong quá trình gia công.

Điều khiển CNC Arumatik-Mi

Hệ thống điều khiển Arumatik-Mi được thiết kế với giao diện trực quan và các chức năng xử lý tốc độ cao. Trong quá trình hoạt động, hệ thống có khả năng look-ahead 8.190 block, hỗ trợ điều khiển đường chạy dao khi gia công biên dạng phức tạp.

Hệ thống kiểm soát nhiệt và quản lý phoi

Máy được trang bị hệ thống làm mát vít me bi và hệ thống bù nhiệt IAC nhằm hỗ trợ duy trì độ chính xác trong quá trình vận hành. Hệ thống quản lý phoi gồm bộ phận tải phoi bên trong, hệ thống rửa và phun dung dịch làm mát, kết hợp băng tải phoi hai tầng và bộ lọc.

Khả năng mở rộng trục gia công

Không chỉ là trung tâm gia công đứng CNC 3 trục, Mycenter-3020G “Sparkchanger” có thể được cấu hình để bổ sung giao diện trục thứ 4 hoặc thứ 5. Việc lựa chọn cần căn cứ vào hình dạng chi tiết, số mặt cần gia công, đồ gá và yêu cầu công nghệ của từng ứng dụng.

Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger”

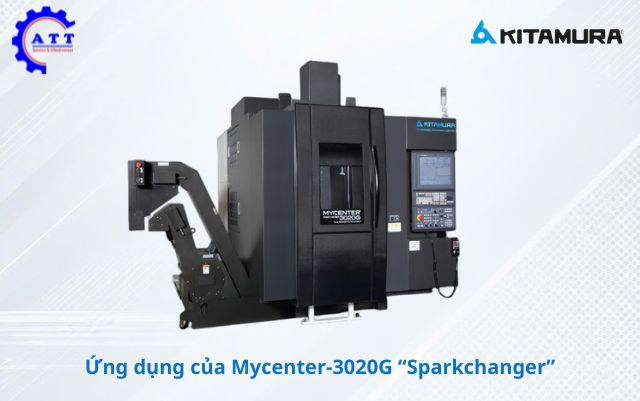

Ứng dụng thực tế của máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger”

Gia công khuôn mẫu

Máy phay CNC gia công khuôn mẫu Mycenter-3020G “Sparkchanger” phù hợp với các nguyên công phay khuôn và gia công biên dạng cần độ chính xác cao. Kết cấu cứng vững cùng trục chính tốc độ cao hỗ trợ thực hiện các nguyên công theo yêu cầu của từng loại khuôn và vật liệu.

Gia công chi tiết cơ khí chính xác

Sở hữu hành trình X/Y/Z lớn, độ chính xác định vị lên đến ±0,001mm trên toàn hành trình, độ lặp lại ±0,0005mm cùng hệ thống làm mát trục vít kết hợp với công nghệ kiểm soát nhiệt độ IAC giúp triệt tiêu sai số do giãn nở nhiệt, đảm bảo kích thước chi tiết đồng đều 100%.

Cực kì phù hợp cho gia công các chi tiết cấu trúc máy bay, vỏ thiết bị định vị, các bộ phận cấy ghép y tế hoặc dụng cụ phẫu thuật bằng vật liệu khó cắt như Titan, Inox 316, hợp kim nhôm cao cấp.

Gia công chi tiết trong sản xuất hàng loạt

Uu điểm của dòng máy máy phay CNC Kitamura Sparkchanger là bàn thay pallet tự động hai trạm giúp chuẩn bị phôi trong lúc máy đang gia công đưa thời gian lãng phí do gá đặt phôi về gần bằng 0. Đây là lợi thế đối với các quy trình lặp lại nhiều chu kỳ, rất phù hợp cho nhu cầu của các nhà máy gia công OEM/ODM chạy sản lượng lớn liên tục.

Gia công chi tiết nhiều mặt khi bổ sung trục

Khi được trang bị cấu hình trục thứ 4 hoặc thứ 5 phù hợp, máy có thể hỗ trợ các phương án gia công nhiều mặt chi tiết.

Câu hỏi thường gặp về Kitamura Mycenter-3020G “Sparkchanger”

Máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger” có gì nổi bật?

→ Máy nổi bật với bàn thay pallet tự động hai trạm xoay 180°, trục chính tốc độ đến 20.000 vòng/phút và kết cấu cứng vững phục vụ gia công chính xác.

Hành trình các trục của máy là bao nhiêu?

→ Theo tài liệu chính thức, hành trình trục X là 762 mm, trục Y là 510 mm và trục Z là 510 mm.

Bàn thay pallet hai trạm mang lại lợi ích gì?

→ Hệ thống cho phép chuẩn bị phôi tại một trạm trong khi máy gia công ở trạm còn lại, qua đó giảm thời gian dừng máy dành cho thao tác nạp và tháo phôi.

Máy có thể mở rộng trục thứ 4 hoặc thứ 5 không?

→ Có thể bổ sung giao diện trục thứ 4 hoặc thứ 5 theo thông tin nhà sản xuất. Khả năng triển khai phụ thuộc vào cấu hình cụ thể và yêu cầu gia công.

Máy phù hợp với những ứng dụng nào?

→ Máy được nhà sản xuất định hướng cho gia công khuôn mẫu, từ cắt gọt nặng đến gia công chi tiết chính xác tốc độ cao, cũng như các chi tiết nhỏ và trung bình phù hợp với vùng làm việc.

Bài viết tư vấn kỹ thuật liên quan

• Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?

• ĐỘ CỨNG VỮNG CỦA MÁY PHAY KITAMURA

• 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay

• SPARKCHANGER - DÒNG MÁY PHAY ĐỨNG CNC 2 BÀN GÁ PHÔI NĂNG SUẤT VƯỢT TRỘI CỦA KITAMURA

Liên hệ tư vấn và báo giá máy phay đứng CNC Kitamura Mycenter-3020G “Sparkchanger”

Nếu các doanh nghiệp hoặc chủ xưởng cơ khí đang tìm kiếm trung tâm gia công đứng CNC phục vụ gia công khuôn mẫu và chi tiết cơ khí chính xác, hãy liên hệ Á Châu để trao đổi về yêu cầu kỹ thuật và phương án cấu hình.

Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)

• Hotline/Zalo: 0912.002.160

• Email: attjsc@machinetools.com.vn

• Website: https://machinetools.com.vn/

• Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội.

• Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.

Liên hệ để nhận thông tin báo giá theo cấu hình và nhu cầu thực tế.
