Video máy phay đứng CNC Kitamura Mycenter-4XV

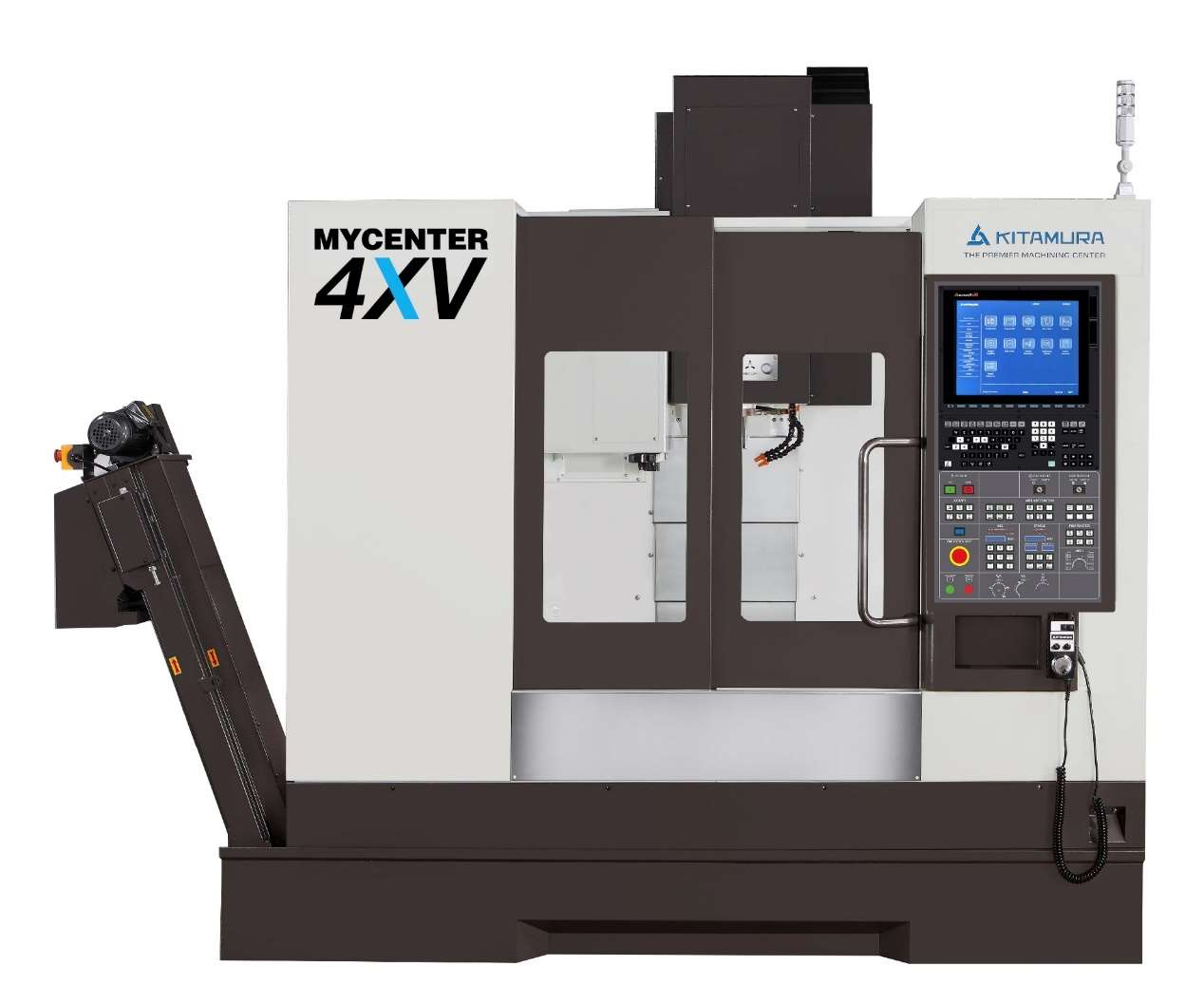

Cấu tạo cơ khí & công nghệ máy phay đứng CNC Kitamura Mycenter-4XV
Trung tâm gia công phay CNC đứng hay máy phay đứng CNC Kitamura Mycenter-4XV được thiết kế dựa trên triết lý chế tạo máy công cụ đỉnh cao của Kitamura Machinery (Nhật Bản). Máy sở hữu sự kết hợp hoàn hảo giữa năng lực cắt gọt nặng và tốc độ gia công tinh siêu cao trong một diện tích mặt bằng siêu nhỏ gọn.

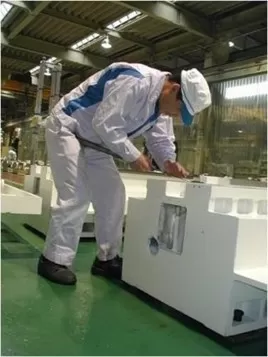

Tối ưu diện tích & kết cấu đúc gang Meehanite nguyên khối
- Thiết kế tối ưu mặt bằng: Mycenter-4XV có kích thước bàn máy 510 x 1,120mm và hành trình 3 trục 1,020 x 510 x 510mm. Thiết kế này hướng tới mục tiêu tối ưu diện tích lắp đặt xưởng nhưng vẫn đem lại không gian làm việc rộng rãi.
- Vật liệu gang Meehanite đúc cứng vững: Khung bệ máy đúc nguyên khối trải qua quá trình xử lý khắt khe, giúp phân bổ lực cắt tối ưu, triệt tiêu vi rung động khi trục chính ăn dao ở tốc độ cao.
- Độ chính xác chuẩn xác cấp độ micron: Cấu trúc khung bệ giữ vững độ chính xác định vị toàn hành trình đạt ±0.002mm và độ lặp lại vị trí đạt ±0.001mm.

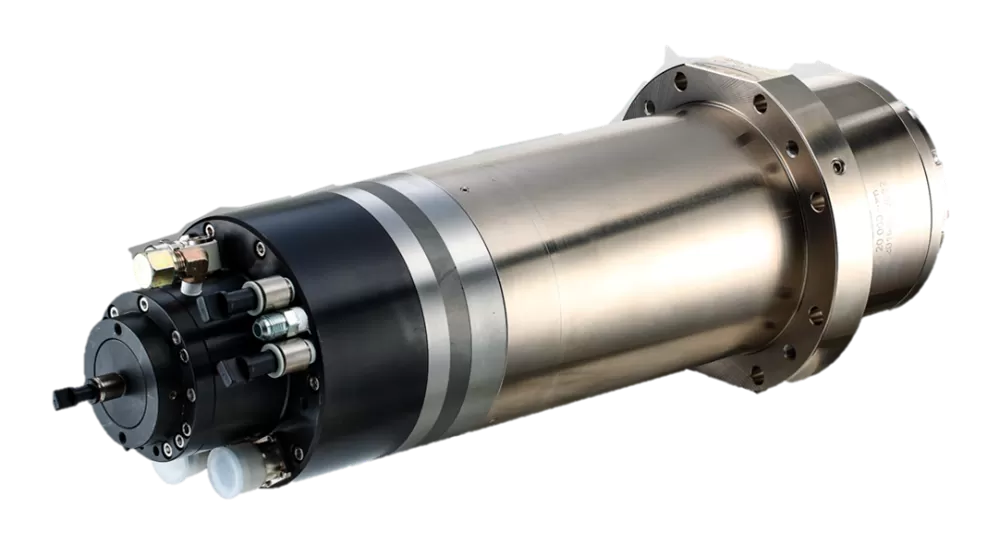

Cụm trục chính built-in dual contact 41HP / 15,000 rpm
- Giao diện chuẩn gá NST No.40: Thiết kế tiếp xúc đồng thời ở cả mặt côn và mặt đầu của bầu kẹp dao. Cấu trúc này gia tăng diện tích tiếp xúc, chống văng dao và lệch trục khi phay phá thô phôi cứng.
- Động cơ Built-In công suất cực đại 41HP (30.5kW): Trục chính được tích hợp trực tiếp động cơ bên trong (Built-in Spindle), đạt tốc độ vòng quay tiêu chuẩn 15,000rpm. Thiết kế này triệt tiêu hoàn toàn tổn hao mô-men xoắn qua đai truyền, giúp máy bóc tách phoi nhanh chóng và đạt độ bóng bề mặt cao.

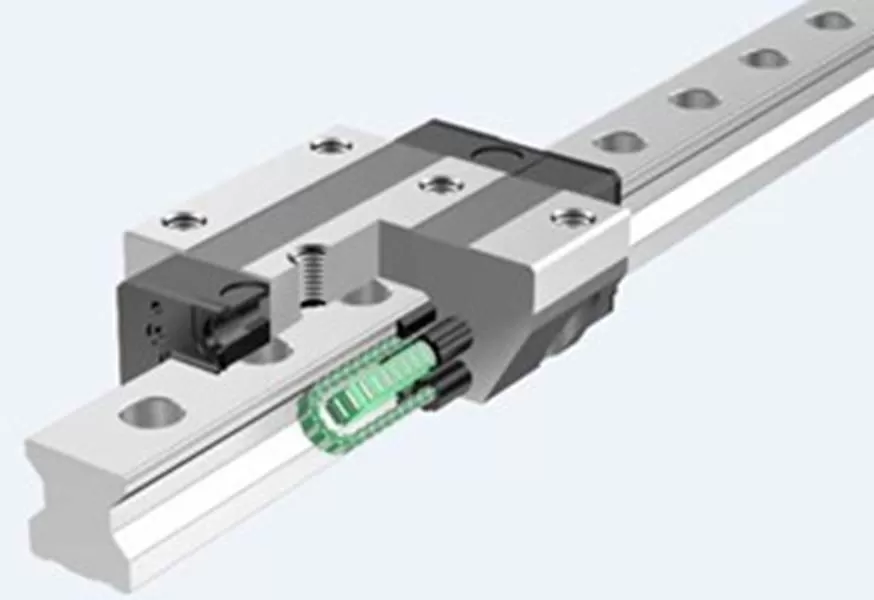

Hệ thống dẫn hướng trục X/Y/Z siêu tốc
- Băng dẫn hướng tuyến tính cấp chính xác cao: Giảm thiểu tối đa hệ số ma sát, đảm bảo chuyển động mượt mà và duy trì tính ổn định kích thước lâu dài.
- Tốc độ chạy dao: Tốc độ gia tốc/giảm tốc cực cao trên cả 3 trục X, Y, Z giúp máy rút ngắn tối đa thời gian di chuyển không cắt, tối ưu hóa thời gian hoàn thiện sản phẩm hàng loạt.

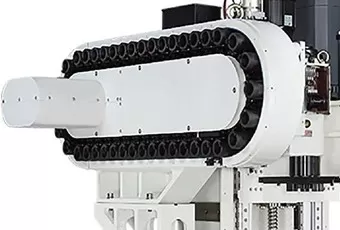

Ổ chứa dao tự động ATC 40 vị trí & thời gian thay dao siêu nhanh
- Ổ chứa dao dạng băng đạn tiêu chuẩn 40 vị trí: Dung lượng chứa dao vượt trội giúp người vận hành lắp sẵn đầy đủ bộ dụng cụ cắt cho các nguyên công phay, khoan, taro, doa lỗ phức tạp mà không cần dừng máy gá lại dao.
- Cơ cấu thay dao tự động tốc độ cao: Thời gian thay dao từ dao sang dao (Tool-to-Tool) chỉ 2.2s và thời gian từ chip sang chip (Chip-to-Chip) đạt tối thiểu 4.2s
Hệ thống quản lý phoi toàn diện & sạch sẽ
- Băng tải phoi gạt chuyên dụng: Băng tải phoi có thể tùy chọn lắp đặt linh hoạt ở bên trái hoặc bên phải máy tùy thuộc vào không gian mặt bằng xưởng.
- Tích hợp xối phoi bệ máy & Trục xoắn nội bộ: Hệ thống vòi phun xối phoi áp lực cao kết hợp cùng các trục xoắn đẩy phoi bên trong chân đế giúp cuốn trôi hoàn bộ phoi mài/phoi cắt ra ngoài băng tải, giữ khoang gia công luôn sạch sẽ.

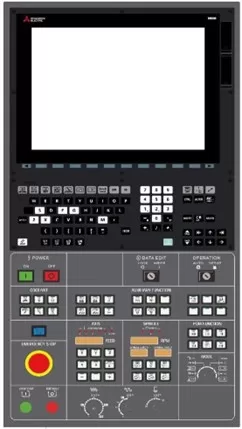

Bộ điều khiển Arumatik-mi & kiểm soát nhiệt IAC
- Tốc độ xử lý siêu tốc: Hệ điều khiển Arumatik-Mi cho tốc độ xử lý dữ liệu nhanh hơn gấp 16 lần so với các hệ điều khiển CNC thông thường, giúp đường chạy dao mượt mà khi gia công bề mặt 3D phức tạp.
- Hệ thống bù nhiệt thông minh IAC System 1: Cảm biến nhiệt độ tự động đo đạc biến thiên nhiệt môi trường xưởng và nhiệt sinh ra do ma sát, bộ điều khiển sẽ tự động tính toán bù trừ độ giãn nở nhiệt theo thời gian thực.
- Sẵn sàng tích hợp đầu đo tự động: Tích hợp ứng dụng đo đạc trực tiếp trên máy, kết nối tương thích hoàn hảo với hệ thống đầu đo Renishaw.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-4XV
| Thông số | Mycenter-4XV | |
| Độ chính xác của máy | Độ chính xác trên toàn bộ hành trình | ±0.002mm |
| Độ chính xác lặp lại | ±0.001mm | |
| Bàn máy | Kích thước bàn máy | 500 x 1120 mm |
| Bề rộng rãnh chữ T và số rãnh | 18 mm x 5 pcs | |
| Khả năng tải của bàn máy | 1000 kg | |
| Hành trình các trục | Hành trình trục X | 1020 mm |
| Hành trình trục Y | 510 mm | |
| Hành trình trục Z | 510 mm | |
| Khoảng cách bàn máy đến đầu trục chính | 100 – 610 mm | |
| Trục chính | Độ côn trục chính | NST No 40 |
| Tốc độ trục chính | 50-15.000 vòng /phút | |
| Truyền động | Built-in | |
| Công suất động cơ trục chính | 31 KW( AC/2 phút) 25 KW (liên tục về sau) | |
| Mô men cắt lớn nhất | 141N.m/2 phút 102 N.m (liên tục về sau) | |
| Tốc độ | Tốc độ các hành trình ( X, Y) | 52 m/phút |
| Tốc độ hành trình Z | 48 m/phút | |
| Tốc độ cắt | 20 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 40 vị trí dao |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | BBT 40 | |
| Kích thước dao lớn nhất (DxL) | f75 x 300 mm | |
| Kích thước dao khi dao trống | f150 x 300 mm | |
| Khối lượng lớn nhất của dao | 7 kg | |
| Thời gian thay dao | Tool to Tool: 2.2 s Chip to chip: 4.2 s | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 30 KVA, 200V, 3 pha |
| Áp lực khí nén yêu cầu | 0.5 Mpa, 300L/p | |
| Thùng làm mát | Dung tích | 300lít |
| Kích thước máy | Chiều cao máy | 2823mm |
| Không gian lắp máy | Kích thước W xL | 3039 x 2293 mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 5,620 kg |
| Bộ điều khiển | Arumatik Mi-Pro (Mitsubishi FCA830U-M) | |
