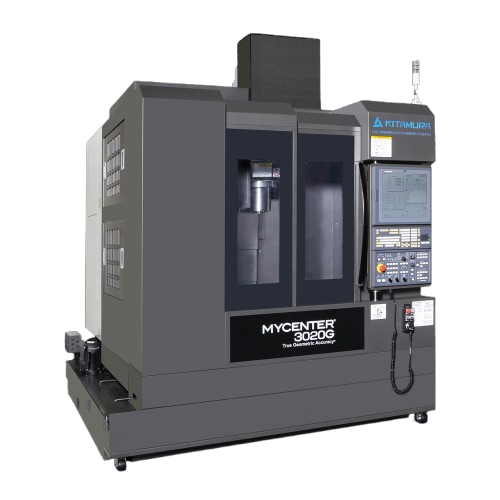

Video máy phay đứng CNC Kitamura Mycenter-3020G
Đặc điểm kết cấu và công nghệ máy đứng CNC Kitamura Mycenter-3020G
Trục chính tốc độ cao, truyền động bánh răng 4 cấp
Máy đứng CNC Kitamura Mycenter-3020G được trang bị trục chính tốc độ từ 20 đến 20.000 vòng/phút, sử dụng cơ cấu truyền động bánh răng 4 cấp. Động cơ trục chính có các mức công suất khác nhau tùy chu kỳ làm việc, với công suất cao nhất 22 kW trong 5 phút và công suất liên tục 7,5 kW. Cấu hình này cho phép lựa chọn chế độ cắt phù hợp với vật liệu, dao cụ và yêu cầu gia công. Máy có thể phục vụ những nguyên công cần mô-men xoắn cao cũng như các công đoạn gia công ở tốc độ trục chính lớn.
Trục chính sử dụng chuẩn côn NST No.40, có thiết kế trục chính tiếp xúc kép, hỗ trợ tăng độ cứng vững tại vị trí kết nối dao.

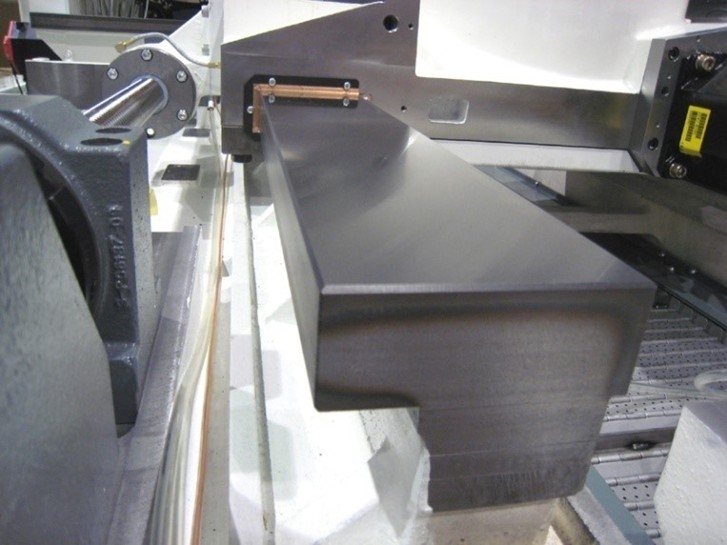

Băng dẫn hướng dạng hộp tăng độ cứng vững
Máy sử dụng băng dẫn hướng dạng hộp trên các trục X và Y. Kết cấu này kết hợp với thân máy có thành đúc dày và hệ thống gân tăng cứng, giúp tăng khả năng hấp thụ rung động trong quá trình cắt gọt. Bề mặt dẫn hướng được phủ lớp Turcite giúp khi tiếp xúc với vật liệu, dẫn hướng sẽ chuyển động ổn định, giảm ảnh hưởng của rung động đến chất lượng bề mặt chi tiết.
Thân máy đúc gang Meehanite
Thân máy được chế tạo từ gang Meehanite với kết cấu thành đúc dày và các gân tăng cứng tạo nền tảng vững chắc cho bàn máy, trục chính và hệ thống chuyển động. Khả năng hấp thụ rung động của thân máy cũng đóng vai trò quan trọng đối với độ ổn định khi gia công. Khi kết hợp với băng dẫn hướng dạng hộp và hệ thống điều khiển phù hợp, kết cấu này hỗ trợ duy trì chất lượng gia công trong điều kiện làm việc yêu cầu độ cứng vững cao.

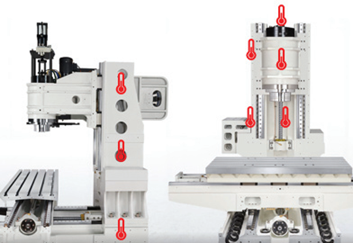

Kiểm soát nhiệt vít me bi
Mycenter-3020G có hệ thống kiểm soát nhiệt vít me bi nhằm hạn chế ảnh hưởng của nhiệt phát sinh trong quá trình vận hành.
Bộ điều khiển Arumatik-Mi
Máy sử dụng bộ điều khiển Arumatik-Mi do Kitamura phát triển. Giao diện được thiết kế theo hướng kết hợp thao tác điều khiển CNC với màn hình cảm ứng, giúp người vận hành truy cập các chức năng và thông tin cần thiết trong quá trình làm việc.
Bộ điều khiển có khả năng đọc trước tối đa 8.190 block. Tính năng đọc trước hỗ trợ hệ thống xử lý các lệnh gia công liên tiếp, đặc biệt hữu ích khi chạy đường chạy dao có nhiều đoạn nội suy và biên dạng phức tạp.
Bộ thay dao tự động ATC 30 vị trí
Máy đứng CNC Kitamura Mycenter-3020G được trang bị bộ thay dao tự động có sức chứa 30 dao. Bộ thay dao tự động giúp giảm các thao tác thay dao thủ công và hỗ trợ tổ chức nhiều nguyên công trong cùng một chương trình. Điều này đặc biệt hữu ích khi gia công chi tiết cần phay mặt, phay rãnh, khoan hoặc các nguyên công khác sử dụng nhiều loại dao.
Thời gian thay dao là 2,2 giây theo chu kỳ T-T và 4,4 giây theo chu kỳ C-C.
Băng tải phoi và hệ thống làm sạch khu vực gia công
Máy có băng tải phoi tiêu chuẩn và vị trí lắp đặt có thể lựa chọn bên trái hoặc bên phải tùy thiết kế và bố trí nhà xưởng. Ngoài ra, thiết kế phun xối bên trong khu vực gia công hỗ trợ đưa phoi ra khỏi vùng cắt, giúp việc vệ sinh và duy trì môi trường làm việc thuận tiện hơn.
Khả năng mở rộng gia công 4 hoặc 5 trục
Mycenter-3020G có khả năng bổ sung giao diện trục thứ 4 hoặc thứ 5. Việc mở rộng này giúp doanh nghiệp xem xét các phương án gia công chi tiết có nhiều mặt hoặc biên dạng phức tạp hơn.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-3020G
| Thông số | Mycenter-3020G | |
| Độ chính xác của máy | Độ chính xác vị trí | ± 0.002mm/ toàn bộ hành trình |
| Độ chính xác lặp lại | ± 0.001mm | |
| Bàn máy | Kích thước bàn máy | 500 x 860 mm |
| Bề rộng rãnh chữ T và số rãnh | 18 mm x 5 pcs | |
| Khả năng tải của bàn máy | 500 kg | |
| Hành trình các trục | Hành trình trục X | 762 mm |
| Hành trình trục Y | 510 mm | |
| Hành trình trục Z | 510 mm | |
| Khoảng cách bàn máy đến đầu trục chính | 100 – 610 mm | |
| Trục chính | Độ côn trục chính | NST No.40 |
| Tốc độ trục chính | 20~20.000 vòng /phút | |
| Truyền động | Truyền động bánh răng 4 cấp 22 KW( AC/5 phút) | |
| Công suất động cơ trục chính | 15 KW (AC/ 15 phút đầu) 11 KW( AC/ 30 phút tiếp) 7.5 kw(liên tục về sau) | |
| Mô men cắt lớn nhất | 133.2 N.m/ 30 phút | |
| Tốc độ | Tốc độ các hành trình ( X, Y) | 50 m/phút |
| Tốc độ hành trình Z | 36 m/phút | |
| Tốc độ cắt | 36 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 30 vị trí dao |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | BT 40 | |
| Kích thước dao lớn nhất (DxL) | f75 x 300 mm | |
| Kích thước dao khi dao trống | f150 x 300 mm | |
| Khối lượng lớn nhất của dao | 8 kg | |
| Thời gian thay dao (T-T/C-C) | 2.2 giây/4.4 giây | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 30 KVA, 200V, 3 pha |
| Áp lực khí nén yêu cầu | 0.5 Mpa. 300 L/p | |
| Kích thước máy | Chiều cao máy | 2925.4 mm |
| Không gian lắp máy | Kích thước W xL | 2875 x 3275 mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 6,250 kg |
| Bộ điều khiển | Arumatik-Mi (Mitsubishi 850M) | |
Câu hỏi thường gặp về máy phay đứng CNC Kitamura Mycenter-3020G
Hành trình các trục của Mycenter-3020G là bao nhiêu?
→ Hành trình X/Y/Z lần lượt là 762/510/510 mm theo trang sản phẩm chính thức của Kitamura.
Tốc độ trục chính tối đa của máy là bao nhiêu?
→ Tốc độ trục chính được công bố trong khoảng 20–20.000 vòng/phút, sử dụng truyền động bánh răng 4 cấp.
Máy có bộ thay dao tự động không?
→ Có. Máy được công bố với bộ thay dao tự động sức chứa 30 dao. Thời gian thay dao cần đối chiếu theo phiên bản máy và tài liệu cấu hình thực tế.
Mycenter-3020G có thể mở rộng thành máy gia công 5 trục không?
→ Máy có khả năng bổ sung giao diện trục thứ 4 hoặc thứ 5. Cần xác nhận các thiết bị quay, đồ gá và tùy chọn cần thiết cho cấu hình gia công thực tế.
Giá máy phay đứng CNC Kitamura Mycenter-3020G là bao nhiêu?
→ Giá phụ thuộc cấu hình, tình trạng máy, phụ kiện đi kèm và điều kiện cung cấp. Khách hàng nên liên hệ Á Châu để nhận báo giá theo nhu cầu sử dụng.
