Video máy phay đứng CNC Kitamura Mycenter-3XV

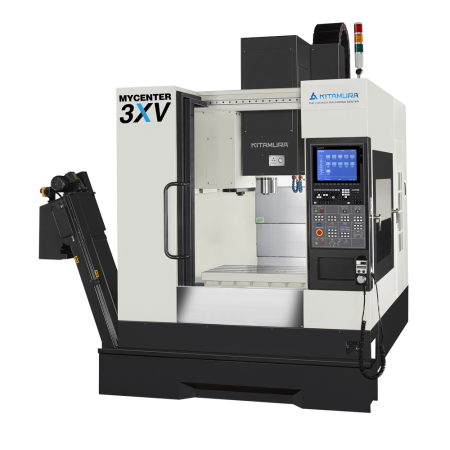

Điểm nổi bật và kết cấu máy phay đứng CNC Kitamura Mycenter-3XV
Máy phay đứng CNC Kitamura Mycenter-3XV còn gọi là Trung tâm gia công đứng CNC Kitamura Mycenter-3XV, được sản xuất 100% bởi Kitamura Machinery Nhật Bản (hãng sản xuất máy phay CNC hàng đầu từ năm 1933) thương hiệu được thị trường Mỹ và Châu Âu chuyên dùng từ trước đến nay.
Đây là dòng máy phay đứng CNC nhỏ nhất của hãng được lắp ráp tại Đài Loan nhưng tuân thủ công nghệ và sự kiểm soát chặt chẽ bởi Kitamura Nhật Bản

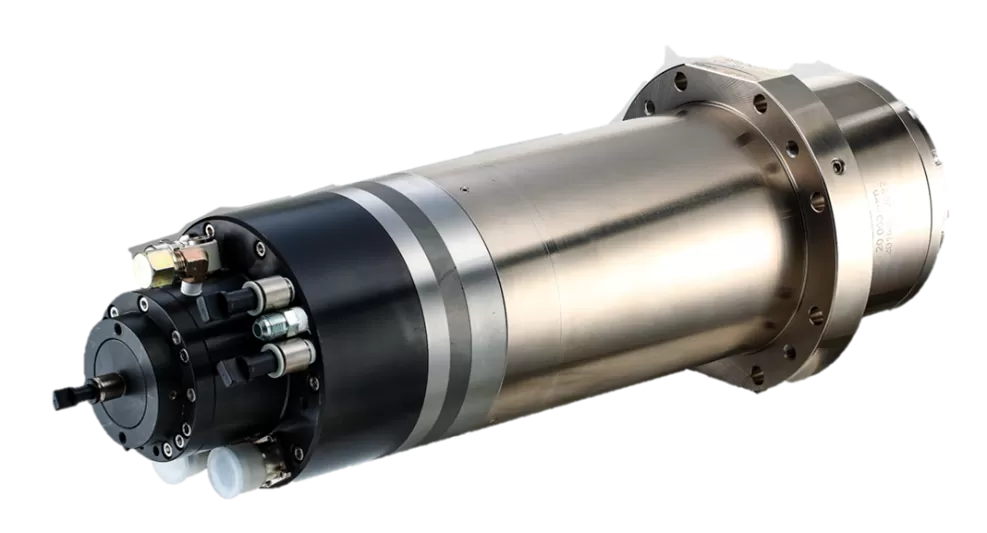

Trục chính built-in và chuôi dao BBT-40
Máy sử dụng trục chính built-in với tốc độ từ 50 đến 15.000 vòng/phút. Chuôi dao BBT-40 có kết cấu tiếp xúc kép tại mặt côn và mặt bích, hỗ trợ tăng độ cứng vững của kết nối dao – trục chính.

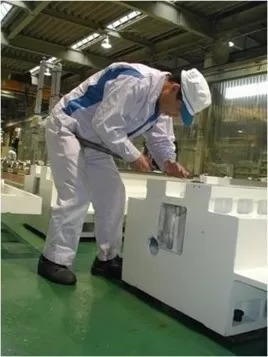

Thân máy đúc gang Meehanite
Thân máy được đúc từ gang Meehanite chất lượng cao nhằm hỗ trợ độ cứng vững và hạn chế biến dạng trong quá trình sử dụng. Kết hợp với công nghệ cạo rà bề mặt thủ công trong quá trình lắp ráp đã nâng cao độ chính xác của các bề mặt dẫn hướng của máy.

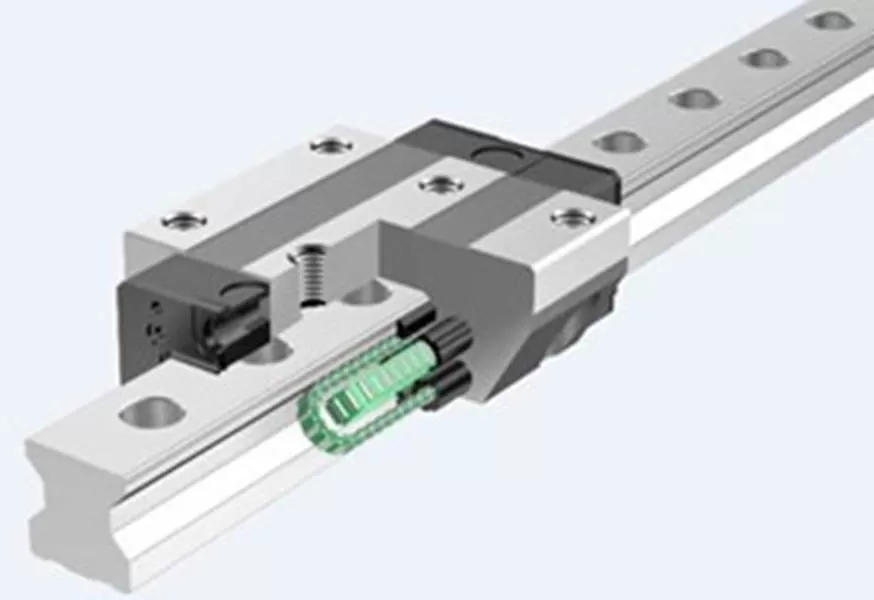

Hệ thống dẫn hướng tuyến tính và vít me bi
Mycenter-3XV sử dụng băng dẫn hướng tuyến tính kiểu lăn của THK – Nhật Bản cho phương ngang, kết hợp vít me bi chính xác, động cơ servo và thiết bị phản hồi vị trí. Nhờ hệ thống này mà quá trình chuyển động các trục X/Y/Z và kiểm soát vị trí trong quá trình gia công được diễn ra chính xác.
Hệ thống cảm biến nhiệt
Máy có các cảm biến nhiệt bố trí tại những vị trí chiến lược để theo dõi ảnh hưởng của nhiệt và hỗ trợ duy trì độ chính xác khi vận hành.

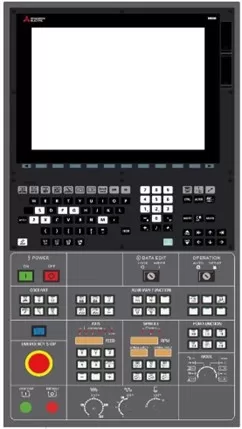

Bộ điều khiển CNC Arumatik Mi-Pro
Máy sử dụng bộ điều khiển Arumatik Mi-Pro - phát triển trên nền Mitsubishi FCA830U-M. Với giao diện điều khiển được thiết kế hướng đến sự thuận tiện cho người vận hành.
Bộ điều khiển có khả năng đọc trước 675 câu lệnh và tốc độ xử lý 1.125 block/giây. Máy còn được tích hợp chức năng SSS Control (Super Smooth Surface), hỗ trợ cải thiện độ mượt của bề mặt gia công.
Hệ thống loại bỏ phoi và tính năng an toàn
Máy phay đứng CNC Mycenter-3XV được cung cấp băng tải phoi tiêu chuẩn, có thể bố trí bên trái hoặc bên phải theo thông tin sản phẩm. Hệ thống hỗ trợ loại bỏ phoi bao gồm vòi phun dung dịch làm mát, vòi thổi khí và các bộ phận thu gom phoi.
Các tính năng an toàn bao gồm công tắc liên động cửa máy và bộ thay dao tự động ATC, nút dừng khẩn cấp và đèn báo ba màu.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-3XV
| Thông số | Mycenter-3XV | |
| Độ chính xác của máy | Độ chính xác vị trí trên toàn bộ hành trình | ±0.002mm |
| Độ chính xác lặp lại | ±0,001mm | |
| Bàn máy | Kích thước bàn máy | 500 x 860 mm |
| Bề rộng rãnh chữ T và số rãnh | 18 mm x 5 pcs | |
| Khả năng tải của bàn máy | 800 kg | |
| Hành trình các trục | Hành trình trục X | 760 mm |
| Hành trình trục Y | 510 mm | |
| Hành trình trục Z | 510 mm | |
| Khoảng cách bàn máy đến đầu trục chính | 100 – 610 mm | |
| Trục chính | Độ côn trục chính | NST No 40 |
| Tốc độ trục chính | 50-15.000 vòng /phút | |
| Truyền động | Built-in | |
| Công suất động cơ trục chính | 31 KW( AC/2 phút) 25 KW (liên tục về sau) 141N.m/2 phút | |
| Mô men cắt lớn nhất | 102 N.m (liên tục về sau) | |
| Tốc độ | Tốc độ các hành trình (X. Y) | 52 m/phút |
| Tốc độ hành trình Z | 48 m/phút | |
| Tốc độ cắt | 20 m/phút | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 30 vị trí dao |
| Phương pháp chọn dao | Lựa chọn ngẫu nhiên | |
| Kiểu chuôi dao | BBT 40 | |
| Kích thước dao lớn nhất (DxL) | f75 x 240 mm | |
| Kích thước dao khi dao trống | f150 x 240 mm | |
| Khối lượng lớn nhất của dao | 7 kg | |
| Thời gian thay dao | Tool to Tool: 2.2 s | |
| Nguồn điện | Nguồn điện yêu cầu của nhà sản xuất | 30 KVA. 200V. 3 pha |
| Áp lực khí nén yêu cầu | 0.5 Mpa | |
| Kích thước máy | Chiều cao máy | 2823 mm |
| Không gian lắp máy | Kích thước (rộng x dài x cao) | 3039 x 2293mm |
| Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 4.520 kg |
| Bộ điều khiển | Arumatik Mi-Pro (Mitsubishi FCA830U-M) | |
Câu hỏi thường gặp về máy phay đứng CNC Kitamura Mycenter-3XV
Máy phay CNC Kitamura Mycenter-3XV phù hợp với ứng dụng nào?
→ Theo thông tin sản phẩm, máy hướng đến gia công khuôn mẫu và chi tiết cơ khí chính xác. Ứng dụng cụ thể cần được đánh giá theo kích thước phôi, vật liệu và yêu cầu dung sai.
Hành trình các trục của Mycenter-3XV là bao nhiêu?
→ Theo dữ liệu được cung cấp, hành trình trục X là 760 mm, trục Y là 510 mm và trục Z là 510 mm.
Tốc độ trục chính tối đa của máy là bao nhiêu?
→ Dải tốc độ trục chính được cung cấp là 50–15.000 vòng/phút.
Máy sử dụng bộ điều khiển nào?
→ Máy được mô tả sử dụng bộ điều khiển Arumatik Mi-Pro, trên nền Mitsubishi FCA830U-M.
Tải trọng tối đa của bàn máy là bao nhiêu?
→ Theo thông tin sản phẩm, tải trọng tối đa của bàn máy là 800 kg. Cần kiểm tra thêm điều kiện phân bố tải và giới hạn tải trọng theo tài liệu chính thức.
Bài viết tư vấn kỹ thuật liên quan
- Hướng dẫn lựa chọn máy phay cnc theo nhu cầu sản xuất
- Giá máy phay cnc hiện nay là bao nhiêu? Phân tích theo loại và thương hiệu
- Bộ điều khiển cnc tiên tiến của Kitamura
Liên hệ tư vấn và báo giá máy phay đứng CNC Kitamura Mycenter-3XV
Nếu doanh nghiệp và các chủ xưởng cơ khí đang có nhu cầu tìm kiếm máy phay CNC phục vụ gia công khuôn mẫu hoặc chi tiết cơ khí chính xác, hãy liên hệ Á Châu để trao đổi về yêu cầu kỹ thuật và phương án lựa chọn máy.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận thông tin báo giá theo cấu hình và nhu cầu thực tế.
Thông số kỹ thuật máy phay đứng CNC Kitamura Mycenter-3XV
|
Thông số |
Mycenter-3XV |
|
|
Độ chính xác của máy |
Độ chính xác vị trí trên toàn bộ hành trình |
±0.002mm |
|
Độ chính xác lặp lại |
±0,001mm |
|
|
Bàn máy |
Kích thước bàn máy |
500 x 860 mm |
|
Bề rộng rãnh chữ T và số rãnh |
18 mm x 5 pcs |
|
|
Khả năng tải của bàn máy |
800 kg |
|
|
Hành trình các trục |
Hành trình trục X |
760 mm |
|
Hành trình trục Y |
510 mm |
|
|
Hành trình trục Z |
510 mm |
|
|
Khoảng cách bàn máy đến đầu trục chính |
100 – 610 mm |
|
|
Trục chính |
Độ côn trục chính |
NST No 40 |
|
Tốc độ trục chính |
50-15.000 vòng /phút |
|
|
Truyền động |
Built-in |
|
|
Công suất động cơ trục chính |
31 KW( AC/2 phút) 25 KW (liên tục về sau) 141N.m/2 phút |
|
|
Mô men cắt lớn nhất |
102 N.m (liên tục về sau) |
|
|
Tốc độ |
Tốc độ các hành trình (X. Y) |
52 m/phút |
|
Tốc độ hành trình Z |
48 m/phút |
|
|
Tốc độ cắt |
20 m/phút |
|
|
Bộ thay dao tự động ATC |
Khả năng chứa dao |
30 vị trí dao |
|
Phương pháp chọn dao |
Lựa chọn ngẫu nhiên |
|
|
Kiểu chuôi dao |
BBT 40 |
|
|
Kích thước dao lớn nhất (DxL) |
f75 x 240 mm |
|
|
Kích thước dao khi dao trống |
f150 x 240 mm |
|
|
Khối lượng lớn nhất của dao |
7 kg |
|
|
Thời gian thay dao |
Tool to Tool: 2.2 s |
|
|
Nguồn điện |
Nguồn điện yêu cầu của nhà sản xuất |
30 KVA. 200V. 3 pha |
|
Áp lực khí nén yêu cầu |
0.5 Mpa |
|
|
Kích thước máy |
Chiều cao máy |
2823 mm |
|
Không gian lắp máy |
Kích thước (rộng x dài x cao) |
3039 x 2293mm |
|
Trọng lượng máy |
Trọng lượng máy tiêu chuẩn |
4.520 kg |
|
Bộ điều khiển |
Arumatik Mi-Pro (Mitsubishi FCA830U-M) |
|
