Video gia công chi tiết trên máy tiện CNC Nakamura Tome MX-100

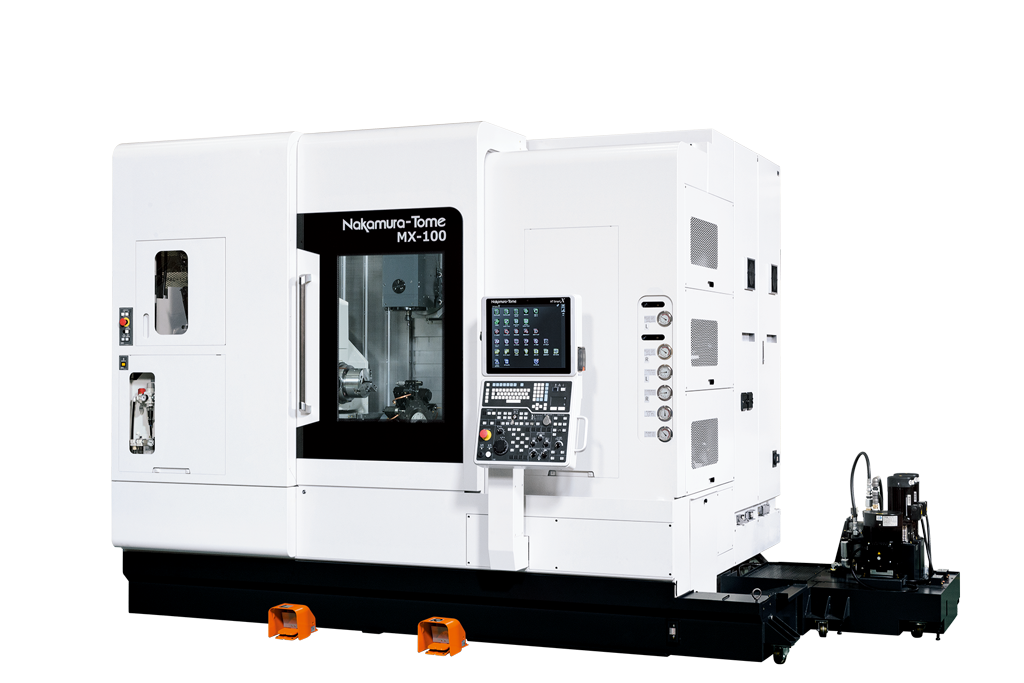

Tính năng nổi bật của máy tiện CNC Nakamura Tome MX-100

Dòng máy tiện phay đa nhiệm cao cấp Nakamura-Tome MX-100 thuộc Nakamura-Tome Precision Industry Co., Ltd. (Nhật Bản) là trung tâm tiện kết hợp phay cỡ nhỏ cao cấp với thiết kế trục chính đôi đối xứng, tích hợp trục dao ATC, trục Y và trục B, cho phép gia công đồng thời bằng dao trên và dao dưới mang lại khả năng gia công hoàn thiện chi tiết phức tạp trong một lần gá kẹp.

Đây là giải pháp hàng đầu dành cho các xưởng cơ khí chính xác cần gia công các chi tiết vừa và nhỏ có biên dạng phức tạp với yêu cầu khắt khe về độ bóng bề mặt và độ ổn định dung sai. Đặc biệt, máy tiện CNC Nakamura Tome MX-100 rất phù hợp các dây chuyền sản xuất yêu cầu rút ngắn chu trình, độ chính xác cao và không gian lắp đặt gọn.

Chi tiết trục dao, ATC và đài dao dưới của máy tiện CNC Nakamura Tome MX-100 với trục chính đôi đối xứng:

• Tốc độ tối đa trục dao: 12.000 vòng/phút (tùy chọn: 20.000 vòng/phút)
• Khoảng cách giữa hai trục chính: 1.000 mm
• Hành trình trục Y: 210 mm (±105 mm)
• Góc xoay trục B: 190°（±95°）
• Số lượng dao cho ổ dao ATC: 36 dao (tùy chọn: 48 hoặc 72 dao)
• Trục chính đôi đối xứng, tiết kiệm thời gian chu trình nhờ vận hành đồng thời với dao trên và dao dưới ở hai trục chính trái/phải.
• Rút ngắn thời gian gia công nhờ khả năng gia công đồng thời bằng cụm dao trên và cụm dao dưới trên trục chính đôi đối xứng.
• Các trượt, với kết cấu dạng trụ đứng, được gắn trên bệ máy ngang có độ cứng cao với thiết kế trọng tâm thấp.

Máy gia công đa nhiệm ATC kiểu nhỏ gọn:

• Diện tích lắp đặt: 4.350 mm × 2.795 mm
• Được trang bị trục chính tích hợp
• Có thể trang bị mâm cặp từ 6 đến 8 inch

Thông số kỹ thuật máy tiện CNC Nakamura Tome MX-100
