Đặc trưng máy tiện CNC Nakamura Tome WT-100

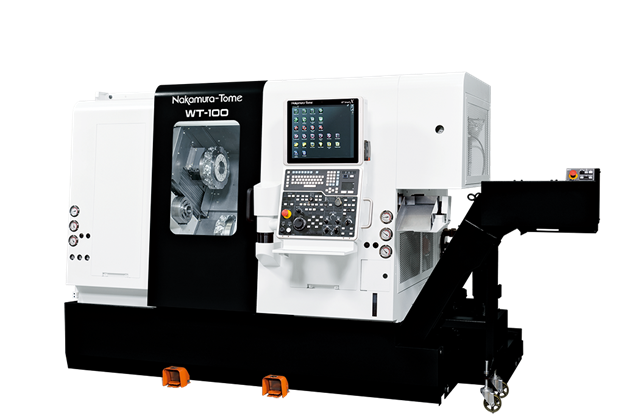

Máy tiện CNC Nakamura Tome WT-100
Video máy tiện CNC Nakamura Tome WT-100
Máy tiện CNC (máy gia công đa nhiệm) cỡ nhỏ tích hợp các khả năng gia công tiên tiến
· Máy được trang bị hai động cơ trục chính công suất 11 / 7,5 kW, cho phép đạt công suất tiện lên tới 22 kW khi gia công chi tiết dạng trục được kẹp giữa hai trục chính.
· Máy được trang bị hai động cơ phay công suất 7,1 / 2,2 kW, phù hợp cho gia công hiệu suất cao với dao cắt nhỏ, đáp ứng tốt các nguyên công phay tinh, khoan và tarô.
· Khả năng gia công đồng thời bằng cụm dao trên và dao dưới trên hai trục chính trái/phải bố trí đối diện, giúp cân bằng lực cắt, tăng độ ổn định quá trình và rút ngắn thời gian chu trình.
· Máy hỗ trợ tối đa 48 vị trí dao. Việc sử dụng giá dao đa dụng kết hợp với chức năng index tại vị trí trung gian của đài dao cho phép tăng đáng kể số lượng dao lắp đặt, nâng cao tính linh hoạt trong gia công đa nguyên công.
Thông số kỹ thuật máy tiện CNC Nakamura Tome WT-100
| Thông số kỹ thuật | WT-100 | |
| Khả năng gia công | Đường kính tiện tối đa / Chiều dài tiện tối đa | 190 mm / 503 mm |
| Khoảng cách giữa hai trục chính (lớn nhất / nhỏ nhất) | 735 mm / 210 mm | |
| Khả năng gia công phôi thanh | Ø42 mm | |
| Kích thước mâm cặp | 165 mm (6") | |
| Hành trình trục | Hành trình trượt (X1 / X2) | 135 mm / 135 mm |
| Hành trình trượt (Z1 / Z2 / B) | 503 mm / 503 mm / 525 mm | |
| Hành trình trượt (Y) – đài dao trên | ±33 mm | |
| Trục chính (L, R) | Tốc độ trục chính (tối đa) | 6.000 vòng/phút |
| Động cơ trục chính trái | 11 / 7,5 kW; 75,4 / 38,6 N·m | |
| Động cơ trục chính phải | 11 / 7,5 kW; 75,4 / 38,6 N·m | |
| Đài dao trên | Số lượng đài dao | 1 |
| Tốc độ dao truyền động | 6.000 vòng/phút | |
| Động cơ dao truyền động | 7,1 / 2,2 kW; 16 / 8 N·m | |
| Loại đài dao / Số vị trí chia dao | Đài dao dạng trống 12 cạnh / 24 | |
| Kiểu truyền động / Số vị trí dao truyền động | Truyền động độc lập / 12 | |
| Đài dao dưới | Số lượng đài dao | 1 |
| Tốc độ dao truyền động | 6.000 vòng/phút | |
| Động cơ dao truyền động | 7,1 / 2,2 kW; 16 / 8 N·m | |
| Loại đài dao / Số vị trí chia dao | Đài dao dạng trống 12 cạnh / 24 | |
| Kiểu truyền động / Số vị trí dao truyền động | Truyền động độc lập / 12 | |
| Thông số chung | Không gian lắp đặt (D × R × C) | 2.300 mm × 1.620 mm × 1.940 mm |
| Khối lượng máy (bao gồm điều khiển) | 5.650 kg | |
📞 Liên hệ tư vấn máy
Hotline: 0912.002.160
Email: attjsc@machinetools.com.vn
Thông số kỹ thuật máy tiện CNC Nakamura Tome WT-100
|
Thông số kỹ thuật |
WT-100 |
|
|
Khả năng gia công |
Đường kính tiện tối đa / Chiều dài tiện tối đa |
190 mm / 503 mm |
|
Khoảng cách giữa hai trục chính (lớn nhất / nhỏ nhất) |
735 mm / 210 mm |
|
|
Khả năng gia công phôi thanh |
Ø42 mm |
|
|
Kích thước mâm cặp |
165 mm (6") |
|
|
Hành trình trục |
Hành trình trượt (X1 / X2) |
135 mm / 135 mm |
|
Hành trình trượt (Z1 / Z2 / B) |
503 mm / 503 mm / 525 mm |
|
|
Hành trình trượt (Y) – đài dao trên |
±33 mm |
|
|
Trục chính (L, R) |
Tốc độ trục chính (tối đa) |
6.000 vòng/phút |
|
Động cơ trục chính trái |
11 / 7,5 kW; 75,4 / 38,6 N·m |
|
|
Động cơ trục chính phải |
11 / 7,5 kW; 75,4 / 38,6 N·m |
|
|
Đài dao trên |
Số lượng đài dao |
1 |
|
Tốc độ dao truyền động |
6.000 vòng/phút |
|
|
Động cơ dao truyền động |
7,1 / 2,2 kW; 16 / 8 N·m |
|
|
Loại đài dao / Số vị trí chia dao |
Đài dao dạng trống 12 cạnh / 24 |
|
|
Kiểu truyền động / Số vị trí dao truyền động |
Truyền động độc lập / 12 |
|
|
Đài dao dưới |
Số lượng đài dao |
1 |
|
Tốc độ dao truyền động |
6.000 vòng/phút |
|
|
Động cơ dao truyền động |
7,1 / 2,2 kW; 16 / 8 N·m |
|
|
Loại đài dao / Số vị trí chia dao |
Đài dao dạng trống 12 cạnh / 24 |
|
|
Kiểu truyền động / Số vị trí dao truyền động |
Truyền động độc lập / 12 |
|
|
Thông số chung |
Không gian lắp đặt (D × R × C) |
2.300 mm × 1.620 mm × 1.940 mm |
|
Khối lượng máy (bao gồm điều khiển) |
5.650 kg |
|
