Đặc trưng máy tiện CNC Nakamura-Tome SC-200 và SC-200L

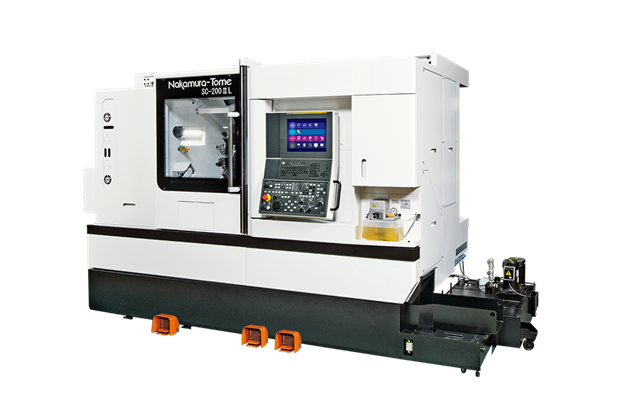

Máy tiện CNC Nakamura Tome SC-200

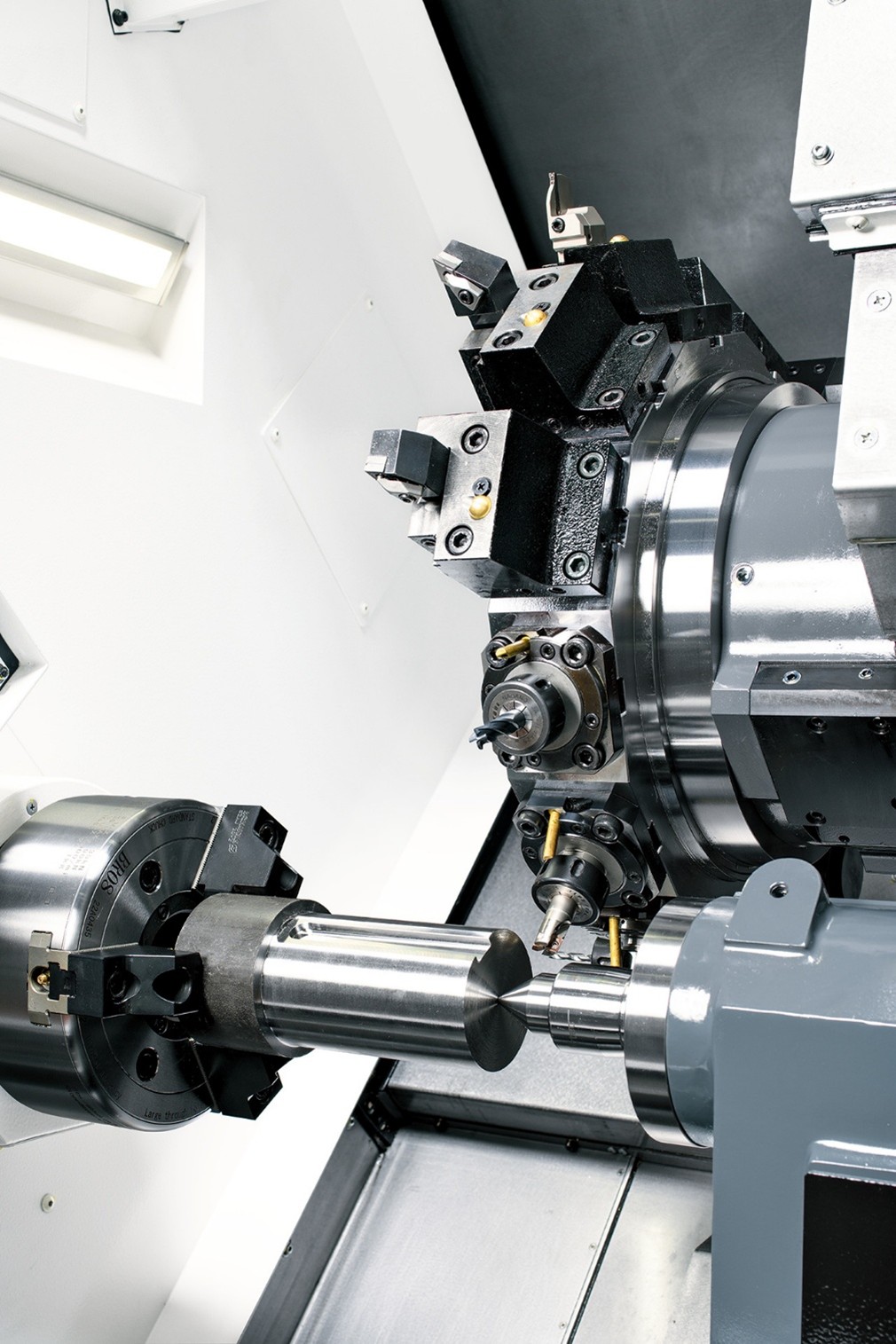

Máy tiện CNC Nakamura Tome SC-200L
Kết cấu 1 đài dao cỡ 8”, độ cứng vững và độ ổn định cao
Máy đảm bảo không gian gia công lớn hơn so với các máy cùng phân khúc 8”, với đường kính tiện lớn nhất 390 mm và đường kính quay dao 620 mm.
Trục chính mạnh, tốc độ cao, được trang bị động cơ 15/11 kW (tùy chọn 18,5/15 kW), tốc độ trục chính đạt 4.500 vòng/phút.
Hành trình trượt trục Y là 100 mm (±50 mm). Máy cũng được trang bị động cơ phay 5,5/3,7 kW, với tốc độ trục chính phay đạt 6.000 vòng/phút.
Giường máy nghiêng có độ cứng cao kết hợp với hệ dẫn hướng dạng hộp giúp đạt được độ cứng vững và độ ổn định gia công vượt trội.
Thuận tiện và hiệu quả hơn trong vận hành

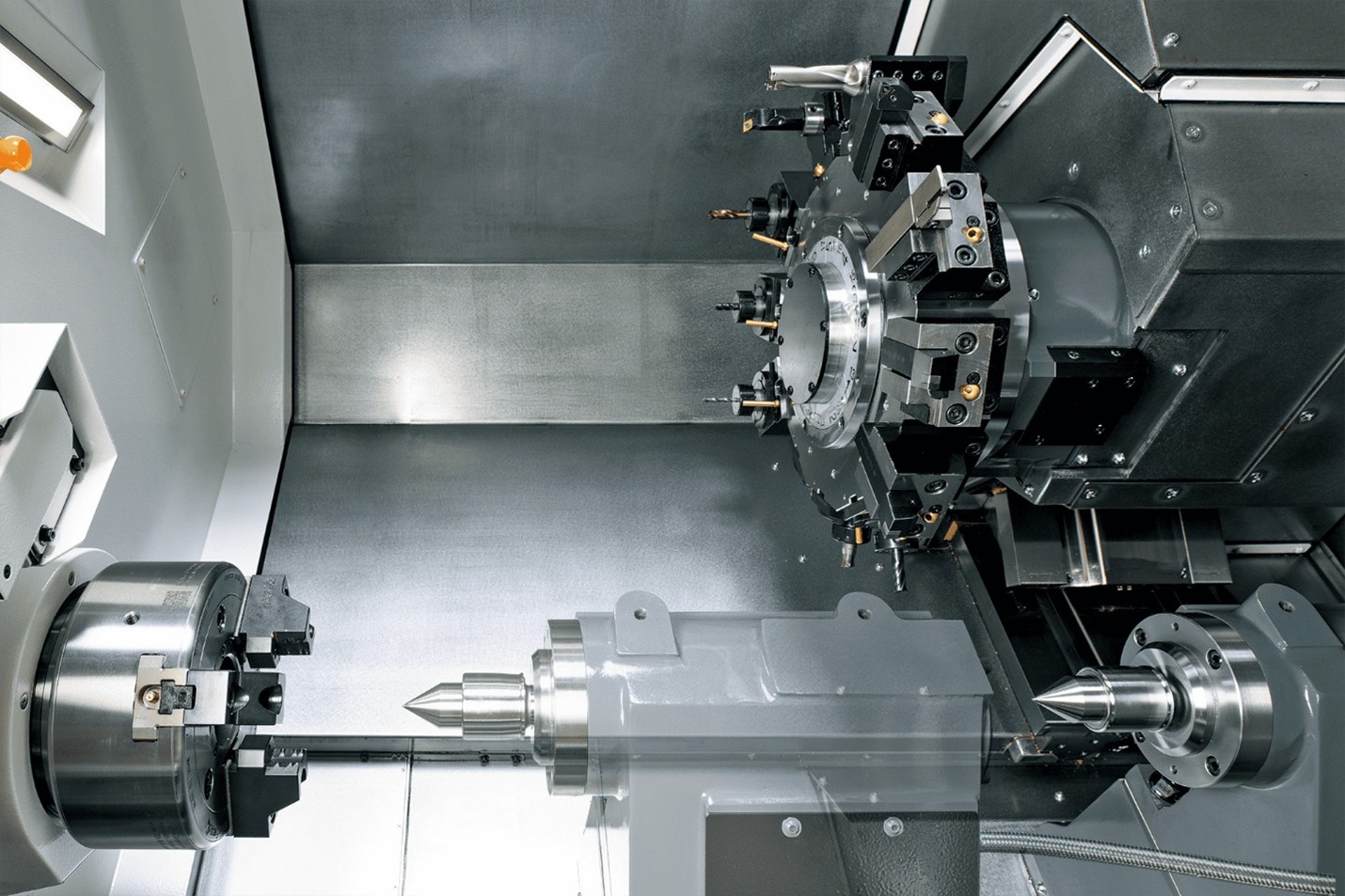

SC-200 cho phép lựa chọn dẫn động ụ (tùy chọn), trong khi SC-200L được trang bị ụ động điều khiển NC tiêu chuẩn (chuẩn MT-4 / tâm quay), hỗ trợ gia công các chi tiết dài trở nên dễ dàng hơn.
Cả 2 model có thể trang bị hệ thống cấp phôi dạng cổng “GR-203 High-Speed” (tùy chọn) để nâng hiệu suất cấp phôi. Ngoài ra, nhiều kết cấu máy được thiết kế theo hướng giảm ứng suất, góp phần giảm gánh nặng cho người vận hành trong quá trình sản xuất.
Thông số kỹ thuật máy tiện CNC Nakamura Tome SC-200 và SC-200L
| Thông số kỹ thuật | Model SC-200 | Model SC-200L |
| Khả năng gia công |
|
|
| Đường kính tiện lớn nhất | 432 mm / 410 mm (khi có trục Y) | 432 mm / 410 mm (khi có trục Y) |
| Chiều dài tiện lớn nhất | 330 mm | 530 mm |
| Khoảng cách giữa tâm và trục chính | 509 mm | 509 mm |
| Khả năng gia công phôi thanh | Ø65 mm | Ø65 mm |
| Kích thước mâm cặp | 8" | 8" |
| Hành trình trượt |
|
|
| Hành trình trục X | 277 mm / 261 mm (khi có trục chính phụ) | 277 mm / 261 mm (khi có trục chính phụ) |
| Hành trình trục Z | 365 mm | 580 mm |
| Hành trình trục Y (tùy chọn) | ±41 mm | ±41 mm |
| Trục chính |
|
|
| Tốc độ trục chính | 4.500 vòng/phút | 4.500 vòng/phút |
| Công suất động cơ trục chính | 11 / 7,5 kW | 11 / 7,5 kW |
| Đài dao |
|
|
| Số lượng đài dao | 1 | 1 |
| Loại đài dao / Số vị trí chia dao | Đài dao dạng trống 12 vị trí | Đài dao dạng trống 12 vị trí |
| Phay (tùy chọn) |
|
|
| Tốc độ trục phay | 6.000 vòng/phút | 6.000 vòng/phút |
| Công suất động cơ phay | 5,5 / 3,7 kW | 5,5 / 3,7 kW |
| Kiểu truyền động / Số vị trí dao truyền động | Truyền động độc lập / 12 | Truyền động độc lập / 12 |
| Ụ động (tùy chọn) |
|
|
| Đường kính ống trượt / Hành trình ống trượt | 80 mm / 80 mm | 80 mm / 80 mm |
| Chuẩn côn | MT-3 (tâm quay) | MT-3 (tâm quay) |
| Trục chính phụ (tùy chọn) |
|
|
| Kích thước mâm cặp / Khả năng phôi thanh | 165 mm (6") / 34 mm | 165 mm (6") / 42 mm |
| Tốc độ trục chính / Công suất | 5.000 vòng/phút / 5,5 / 3,7 kW | 6.000 vòng/phút / 7,5 / 5,5 kW hoặc 11 / 7,5 kW |
| Khoảng cách giữa hai trục chính | Lớn nhất 615 mm / nhỏ nhất 220 mm | Lớn nhất 800 mm / nhỏ nhất 220 mm |
| Thông số chung |
|
|
| Kích thước máy (D × R × C) | 2.330 × 1.855 × 1.800 mm | 2.771 × 1.884 × 1.965 mm |
| Trọng lượng máy (bao gồm điều khiển) | 3.780 kg | 5.000 kg |
