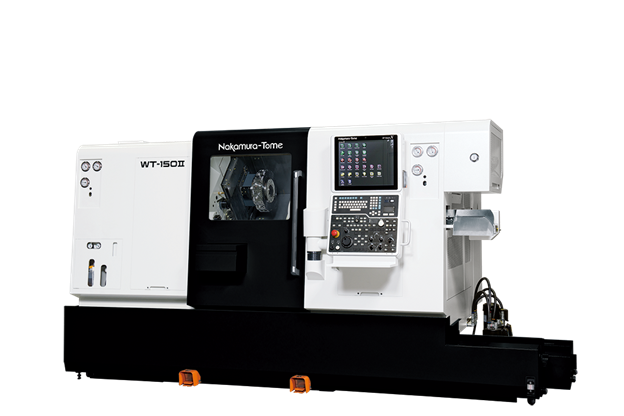

Name: Máy tiện CNC Nakamura Tome WT-150II
Brand: NAKAMURA-TOME
SKU: WT-150II
Rating: 5 (1 reviews)

Video giới thiệu máy tiện CNC Nakamura Tome WT-150II

Tính năng nổi bật của máy tiện CNC Nakamura Tome WT-150II

Máy tiện CNC Nakamura Tome WT-150II là dòng máy tiện CNC (máy gia công đa nhiệm), được thiết kế nhằm mang lại hiệu suất gia công vượt trội với độ cứng vững và độ ổn định cao, đáp ứng sản xuất hàng loạt các linh kiện đòi hỏi khắt khe nhất về độ chính xác hình học và độ bóng bề mặt. Máy sử dụng hai trục chính đối diện và hai đài dao trên – dưới, cho phép gia công đồng thời, cân bằng lực cắt và rút ngắn thời gian chu trình. Hệ thống trục chính công suất lớn kết hợp với dao phay truyền động hiệu suất cao đáp ứng tốt các nguyên công tiện nặng, phay tinh, khoan và tarô.

Với khả năng hỗ trợ nhiều cấu hình dao và gia công đa nguyên công trong một chu trình, WT-150II phù hợp cho sản xuất hàng loạt các chi tiết yêu cầu độ chính xác cao.

WT-150II - dòng máy tiện CNC đa nhiệm cỡ nhỏ, tốc độ cao

Điểm nổi bật của WT-150II - máy đa nhiệm cỡ nhỏ, tốc độ cao và độ cứng vững cao:

Dòng WT-150II của Nakamura Tome được trang bị hệ điều khiển NT smartX.
Động cơ trục chính trái có công suất 15 / 11 kW, động cơ trục chính phải có công suất 11 / 7,5 kW, đáp ứng tốt các nguyên công tiện với tải cắt cao.
Máy có thể đạt công suất cắt lên tới 26 kW khi gia công chi tiết dạng trục với hai trục chính đồng bộ, phù hợp cho các nguyên công tiện nặng và gia công ổn định.
Máy được trang bị hai động cơ phay công suất 5,5 / 3,7 kW, hỗ trợ gia công hiệu suất cao với dao cắt nhỏ, phù hợp cho các nguyên công phay tinh, khoan và tarô.
Khả năng gia công đồng thời bằng dao trên và dao dưới trên hai trục chính trái/phải bố trí đối diện, giúp cân bằng lực cắt, tăng độ ổn định quá trình và rút ngắn thời gian chu trình.
Máy hỗ trợ tối đa 48 vị trí dao. Việc sử dụng giá dao đa dụng kết hợp với chức năng index tại vị trí trung gian của đài dao giúp tăng đáng kể số lượng dao lắp đặt, nâng cao tính linh hoạt trong gia công đa nguyên công.

Thông số kỹ thuật máy tiện CNC Nakamura Tome WT-150II

Thông số kỹ thuật		WT-150II
Khả năng gia công	Đường kính tiện tối đa / Chiều dài tiện tối đa	190 mm / 515 mm
	Khoảng cách giữa hai trục chính (lớn nhất / nhỏ nhất)	Max. 800 mm / Min. 200 mm
	Khả năng gia công phôi thanh	Ø51 mm (tiêu chuẩn) / Ø65 mm (tùy chọn)
	Kích thước mâm cặp	165 mm (6") / 210 mm (8")
Hành trình trục	Hành trình trượt (X1 / X2)	167,5 mm / 167,5 mm (Ø51) \| 152,5 mm / 167,5 mm (Ø65)
	Hành trình trượt (Z1 / Z2 / B)	515 mm / 515 mm / 600 mm
	Hành trình trượt (Y) – đài dao trên	±35 mm (tùy chọn)
Trục chính (L, R)	Tốc độ trục chính (tối đa)	6.000 vòng/phút (Ø51) / 4.500 vòng/phút (Ø65)
	Động cơ trục chính trái	15 / 11 kW; 136,4 / 113,7 / 83,4 N·m (Ø51) \| 15 / 11 kW; 152,8 / 127,3 / 93,4 N·m (Ø65)
	Động cơ trục chính phải	11 / 7,5 kW; 89,1 / 83,2 / 56,7 N·m
Đài dao trên	Số lượng đài dao	1
	Tốc độ dao truyền động	6.000 vòng/phút (tùy chọn)
	Động cơ dao truyền động	5,5 / 3,7 kW; 24 / 16 N·m
	Động cơ dao truyền động (Super Mini)	7,5 / 3,7 kW; 40 / 16 N·m (tùy chọn)
	Loại đài dao / Số vị trí chia dao	Đài dao dạng trống 12 cạnh / 24
	Hệ thống quay / Số vị trí dao truyền động	Quay độc lập / 12 (tùy chọn)
Đài dao dưới	Số lượng đài dao	1
	Tốc độ dao truyền động	6.000 vòng/phút (tùy chọn)
	Động cơ dao truyền động	5,5 / 3,7 kW; 24 / 16 N·m
	Động cơ dao truyền động (Super Mini)	7,5 / 3,7 kW; 40 / 16 N·m (tùy chọn)
	Loại đài dao / Số vị trí chia dao	Đài dao dạng trống 12 cạnh / 24
	Hệ thống quay / Số vị trí dao truyền động	Quay độc lập / 12 (tùy chọn)
Thông số chung	Không gian lắp đặt (D × R × C)	3.674 mm × 2.264 mm × 1.885,2 mm
Thông số chung	Khối lượng máy (bao gồm điều khiển)	9.000 kg

Bài viết tư vấn kỹ thuật liên quan

Liên hệ tư vấn và báo giá

Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.

Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)

Hotline/Zalo: 0912 002 160
Email: attjsc@machinetools.com.vn
Website: https://machinetools.com.vn/
Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.

Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
