Video về máy tiện CNC Nakamura Tome WT-300

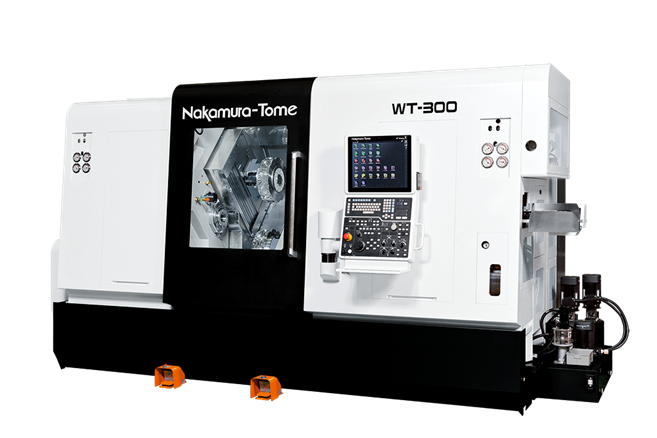

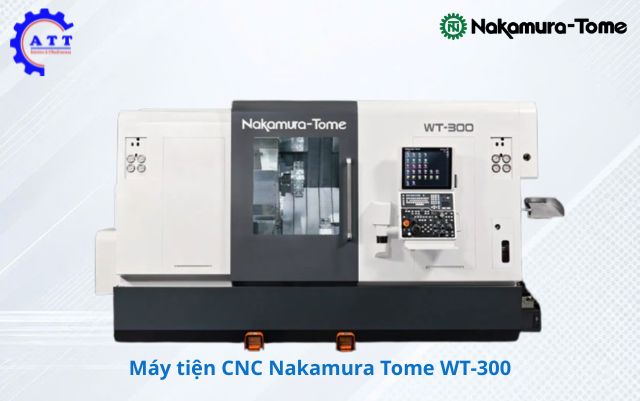

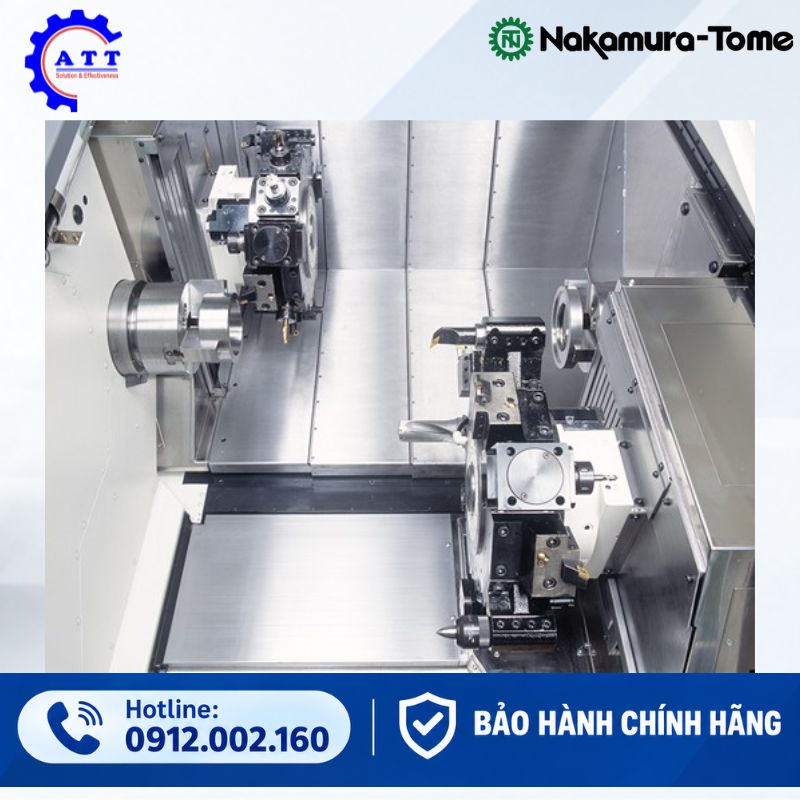

Máy tiện Nakamura-Tome WT-300 với 2 trục chính 2 tháp pháo

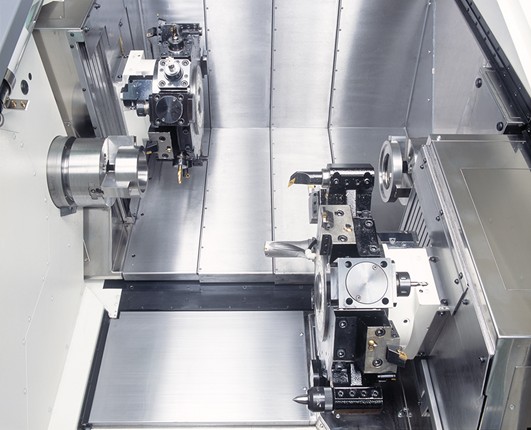

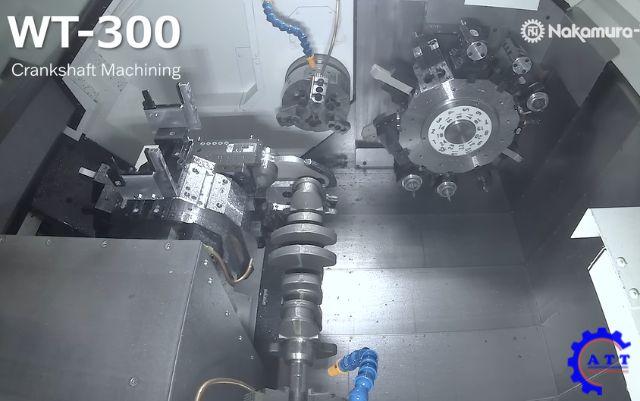

Đặc trưng máy tiện CNC Nakamura Tome WT-300

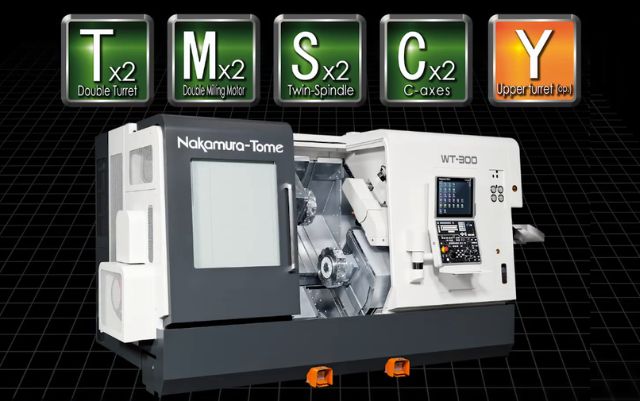

Máy tiện CNC Nakamura Tome WT-300 là dòng máy tiện – phay đa nhiệm độ cứng vững cao. Máy sử dụng kết cấu bàn trượt dạng hộp (box-way) trên tất cả các trục, cho phép gia công các chi tiết yêu cầu lực cắt lớn và độ chính xác cao trong sản xuất hàng loạt. Cấu hình hai trục chính đối diện kết hợp hai đài dao trên – dưới cho phép gia công đồng thời, cân bằng lực cắt và rút ngắn thời gian chu trình.
WT-300 sử dụng động cơ trục chính trái/phải công suất 15 / 11 kW, tổng công suất cắt khi gia công trục dài đạt lên đến 30 kW với hai trục chính làm việc đồng bộ. Hệ thống dao sống có động cơ 5.5 / 3.7 kW, cho phép gia công hiệu suất cao với dao phay đường kính nhỏ.
Máy hỗ trợ tối đa 48 dao, nhờ sử dụng giá dao đa năng và chức năng chia dao tại vị trí trung gian của đài dao, đáp ứng tốt các chi tiết nhiều nguyên công trong sản xuất hàng loạt.
Thông số kỹ thuật máy tiện CNC Nakamura Tome WT-300
| Thông số kỹ thuật | φ65mm | φ71mm | φ80mm | φ102mm | |
| Khả năng gia công | Đường kính tiện tối đa (đài dao trên / dưới) | 270mm | 199mm / 270mm | 199mm / 270mm | 199mm / 270mm |
| Chiều dài tiện tối đa | 780mm | ||||
| Khoảng cách giữa hai trục chính | lớn nhất 1.100mm / nhỏ nhất 250mm | ||||
| Khả năng gia công phôi thanh | Ø65mm | Ø71mm (chỉ trục trái) | Ø80mm (chỉ trục trái) | Ø102mm (chỉ trục trái) | |
| Kích thước mâm cặp | 210mm (8") | 210mm (8") | 305mm (12") (chỉ trục trái) | 305mm (12") (chỉ trục trái) | |
| Hành trình trục | Hành trình trục X1 / X2 | 195 / 195mm | 188 / 195mm | 152.5 / 195mm | 152.5 / 195mm |
| Hành trình trục Z1 / Z2 / B | 780 / 780mm | ||||
| Hành trình trục Y (đài dao trên) | ±60mm | ±40mm | |||
| Trục chính | Tốc độ trục chính – trục trái | 4.500 vòng/phút | 4.000 vòng/phút | 3.500 vòng/phút | 2.500 vòng/phút |
| Tốc độ trục chính – trục phải | 4.500 vòng/phút | ||||
| Động cơ trục chính trái | 15 / 11kW (tùy chọn 18.5 / 15kW, 22 / 18.5kW) | ||||
| Động cơ trục chính phải | 15 / 11kW (tùy chọn 18.5 / 15kW) | ||||
| Đài dao trên | Số lượng đài dao | 1 | |||
| Tốc độ trục dao sống | 3.600 vòng/phút | ||||
| Công suất động cơ dao sống | 5.5 / 3.7kW 39.2 / 23.3 N·m | ||||
| Kiểu đài dao / Số vị trí chia dao | Đài dao tang trống 12 cạnh / 24 vị trí | ||||
| Hệ thống dẫn động / Số vị trí dao | Quay độc lập / 12 vị trí | ||||
| Đài dao dưới | Số lượng đài dao | 1 | |||
| Tốc độ trục dao sống | 3.600 vòng/phút | ||||
| Công suất động cơ dao sống | 5.5 / 3.7kW 39.2 / 23.3 N·m | ||||
| Kiểu đài dao / Số vị trí chia dao | Đài dao tang trống 12 cạnh / 24 vị trí | ||||
| Hệ thống dẫn động / Số vị trí dao | Quay độc lập / 12 vị trí | ||||
| Thông số chung | Chiều cao máy | 2.276mm | |||
| Chiều rộng máy | 4.230mm | 4.275mm | 4.275mm | 4.345mm | |
| Chiều dài máy | 2.487mm | ||||
| Trọng lượng máy (bao gồm hệ điều khiển) | 14.000kg | ||||
