Video về máy tiện CNC Nakamura Tome NTJ-100
Đặc trưng máy tiện CNC Nakamura Tome NTJ-100
Máy tiện CNC Nakamura Tome NTJ-100 là dòng máy tiện - phay CNC đa nhiệm được phát triển cho những quy trình gia công cần kết hợp tiện, phay và khoan ở nhiều góc khác nhau. Máy sử dụng hai trục chính đối diện (trái/phải) cùng hệ thống đài dao trên và dưới trên các trục chính đối diện, đảm bảo quá trình cắt cân bằng và giúp tổ chức các nguyên công theo hướng giảm thời gian chuyển máy và gá đặt lại chi tiết.

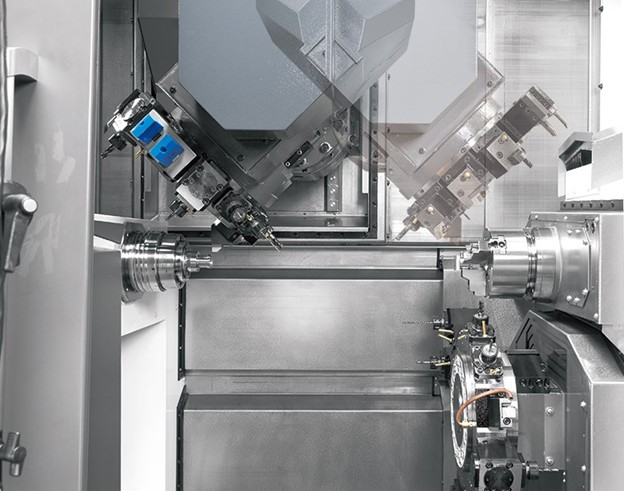

Máy được trang bị đài dao trên có trục B với góc xoay lên đến 182°, kết hợp với dụng cụ cắt quay, cấu hình này cho phép thực hiện các nguyên công khoan góc, phay đầu và phay biên dạng tự do bằng giá dao sống tiêu chuẩn mà không nhất thiết phải chuyển chi tiết sang một máy khác.
NTJ-100 hỗ trợ tối đa 48 dao, giúp giảm thời gian gá đặt nhờ khả năng bố trí dao cố định lâu dài. Hệ thống trục B sử dụng cơ cấu servo motor + cam lăn, kết hợp khớp Curvic 5° và phanh kẹp chính xác 0.001°, đảm bảo độ chính xác và độ cứng vững cao trong quá trình gia công.
Với năng suất và tính linh hoạt vượt trội, máy tiện CNC Nakamura Tome NTJ-100 mang lại hiệu quả gia công tương đương hoặc cao hơn trung tâm gia công, đặc biệt trong các ứng dụng tiện – phay tích hợp.

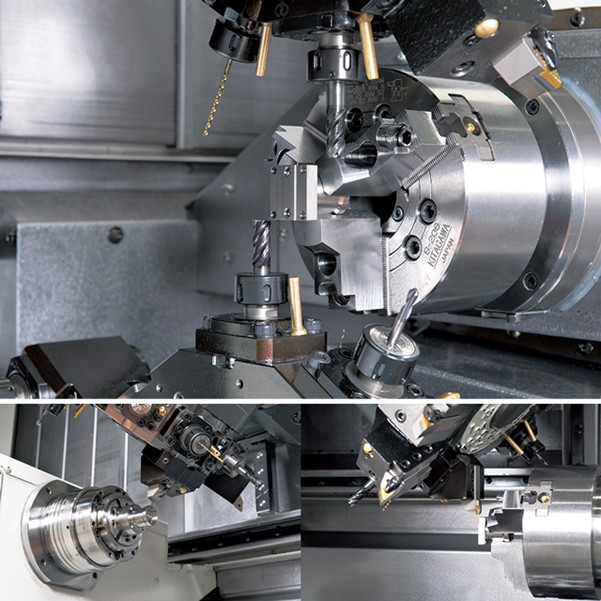

Cả đài dao trên và đài dao dưới đều được trang bị chức năng phay và trục Y, mở rộng khả năng gia công đa trục. Hành trình trục Y đài dao trên đạt 80 mm, trong khi đài dao dưới đạt 65 mm, đáp ứng tốt các nguyên công phay lệch tâm và gia công phức tạp.
Thông số kỹ thuật máy tiện CNC Nakamura Tome NTJ-100
| Thông số kỹ thuật | φ51mm | φ65mm (tùy chọn) | |
| Khả năng gia công | Đường kính tiện tối đa / Chiều dài tiện tối đa | Ø175mm / 678mm | |
| Khoảng cách giữa hai trục chính | lớn nhất 910mm / nhỏ nhất 200mm | ||
| Khả năng gia công phôi thanh | Ø51mm | Ø65mm | |
| Kích thước mâm cặp | 165mm (6") | ||
| Hành trình trục | Hành trình trục X1 / X2 | 330 / 127.5mm | |
| Hành trình trục Z1 / Z2 / B2 | 1.040 / 678 / 710mm | ||
| Hành trình trục Y1 / Y2 | +40 / ±32.5mm | ||
| Trục chính trái / phải | Tốc độ trục chính | 5.000 vòng/phút | 4.500 vòng/phút |
| Động cơ trục chính trái | 11 / 7.5kW | ||
| Động cơ trục chính phải | 11 / 7.5kW | ||
| Trục B (đài dao trên) | Góc xoay trục B | 182° (±91°) | |
| Cơ cấu xoay | Servo motor + roller cam | ||
| Chức năng kẹp | Khớp Curvic (5°), phanh 0.001° | ||
| Đài dao trên | Số lượng dao | 24 + 6 | |
| Kiểu đầu dao | Đài dao tang trống | ||
| Số vị trí chia dao | 24 | ||
| Hệ thống phay | Quay độc lập | ||
| Số trạm phay | 12 | ||
| Tốc độ trục phay | 6.000 vòng/phút | ||
| Công suất & mô-men trục phay | 7.1 / 2.2kW 16 / 8N·m | ||
| Đài dao dưới | Số lượng dao | 24 | |
| Kiểu đầu dao | Đài dao tang trống 12 cạnh | ||
| Số vị trí chia dao | 24 | ||
| Hệ thống phay | Quay độc lập | ||
| Số trạm phay | 12 | ||
| Tốc độ trục phay | 6.000 vòng/phút | ||
| Công suất & mô-men trục phay | 7.1 / 2.2kW 16 / 8N·m | ||
| Thông số chung | Diện tích lắp đặt (D × R × C) | 3.799 × 2.100 × 2.565mm | |
| Trọng lượng máy | 10.000kg | ||
