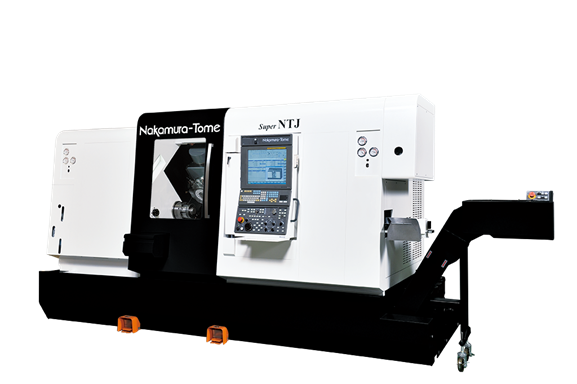

Video máy tiện CNC Nakamura Tome Super NTJ

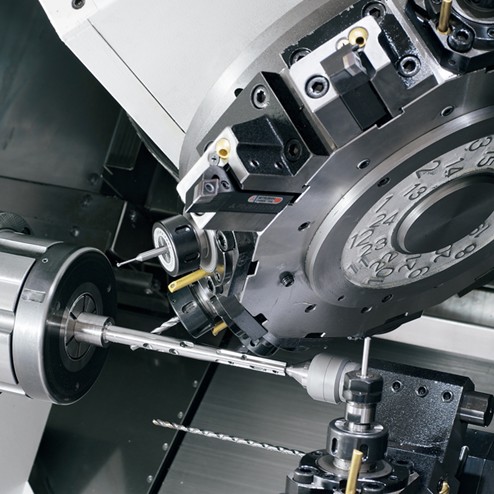

Đặc trưng máy tiện CNC Nakamura Tome Super NTJ

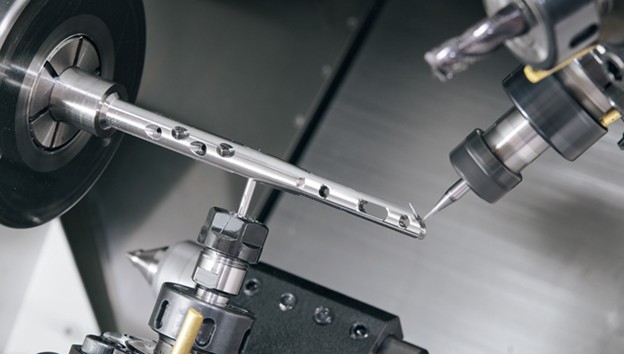

Máy tiện CNC Nakamura Tome Super NTJ là dòng máy tiện – phay đa nhiệm hiệu suất cao. Điểm nổi bật của máy là đài dao có trên trục B có khả năng xoay trong phạm vi 182° (±91°). Kết hợp với dụng cụ cắt quay tiêu chuẩn phù hợp, máy có thể thực hiện khoan nghiêng, phay mặt đầu và phay các biên dạng phức tạp tự do bằng giá dao sống tiêu chuẩn.
Super NTJ được trang bị hệ thống hai trục chính đối diện, hỗ trợ phối hợp gia công bằng dụng cụ phía trên và phía dưới. Khi được lập trình và phân chia nguyên công hợp lý, cấu hình này giúp cân bằng thời gian gia công giữa hai phía, rút ngắn chu kỳ và nâng cao hiệu quả sử dụng máy.
Máy hỗ trợ tối đa 48 dao, giúp giảm thời gian gá đặt nhờ khả năng bố trí dao cố định lâu dài, phù hợp cho sản xuất hàng loạt các chi tiết yêu cầu tích hợp nhiều nguyên công tiện – phay trong một chu trình.
Đài dao máy tiện CNC Nakamura Tome Super NTJ trên được tích hợp chức năng phay và trục Y, với hành trình trục Y đạt 90 mm, động cơ phay công suất 5.5 / 3.7 kW cùng tốc độ tối đa 6.000 vòng/phút đáp ứng tốt các nguyên công phay chính xác, mở rộng khả năng gia công các chi tiết phức tạp.
Super NTJ có đường kính tiện tối đa Ø190 mm, chiều dài tiện tối đa 620 mm và khoảng cách giữa hai trục chính tối đa 970 mm. Máy hỗ trợ cấu hình gia công phôi thanh Ø65 mm, đồng thời có tùy chọn Ø51 mm tùy theo cấu hình.
Thông số kỹ thuật máy tiện CNC Nakamura Tome Super NTJ
| Thông số kỹ thuật | φ65mm | φ51mm (tùy chọn) | |
| Khả năng gia công | Đường kính tiện tối đa | 190mm | 190mm |
| Chiều dài tiện tối đa | 620mm | 620mm | |
| Khoảng cách giữa hai trục chính | lớn nhất 970mm / nhỏ nhất 210mm | lớn nhất 970mm / nhỏ nhất 210mm | |
| Khả năng gia công phôi thanh – trục trái | 65mm | 51mm | |
| Khả năng gia công phôi thanh – trục phải | – | 51mm | |
| Kích thước mâm cặp | 6" (8" *1) | 6" (8" *1) | |
| Trục chính | Tốc độ trục chính | 4.500 vòng/phút | 5.000 vòng/phút |
| Động cơ trục chính trái | 15 / 11kW | 15 / 11kW | |
| Động cơ trục chính phải | 11 / 7.5kW | 11 / 7.5kW | |
| Thông số chung | Diện tích lắp đặt | Cao 2.170mm × Rộng 3.660mm × Sâu 2.320mm | |
Bài viết tư vấn kỹ thuật liên quan
- Lịch sử và năng lực sản xuất dòng máy tiện CNC đa nhiệm Nakamura Tome
- Bảo dưỡng máy tiện CNC theo ngày – tuần – tháng: checklist cho xưởng cơ khí
- Máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao khác nhau thế nào?
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
