Khi đầu tư máy tiện CNC, nhiều xưởng không chỉ phân vân về hãng máy, giá máy hay xuất xứ, mà còn gặp khó ở phần chọn cấu hình: nên chọn máy 1 trục chính, 2 trục chính, 1 đài dao, 2 đài dao, có cần live tool, trục Y, trục C hay không.
Nếu chọn cấu hình thấp hơn nhu cầu, xưởng có thể phải gá lại nhiều lần, tăng thời gian gia công, tốn nhân công và khó giữ độ chính xác giữa các nguyên công. Ngược lại, nếu chọn cấu hình quá cao trong khi chi tiết đơn giản, sản lượng chưa đủ lớn hoặc đội kỹ thuật chưa khai thác hết, chi phí đầu tư ban đầu có thể bị đội lên không cần thiết.
Bài viết dưới đây giải thích sự khác nhau giữa các cấu hình máy tiện CNC phổ biến, giúp xưởng lựa chọn theo loại chi tiết, sản lượng, cycle time, mức độ tự động hóa và khả năng vận hành thực tế.

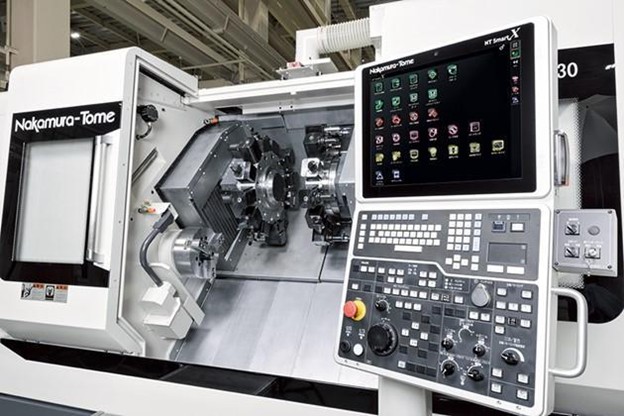

Máy tiện CNC 2 trục chính 2 đài dao trong xưởng cơ khí
Hiểu nhanh các khái niệm: trục chính, trục chính phụ và đài dao

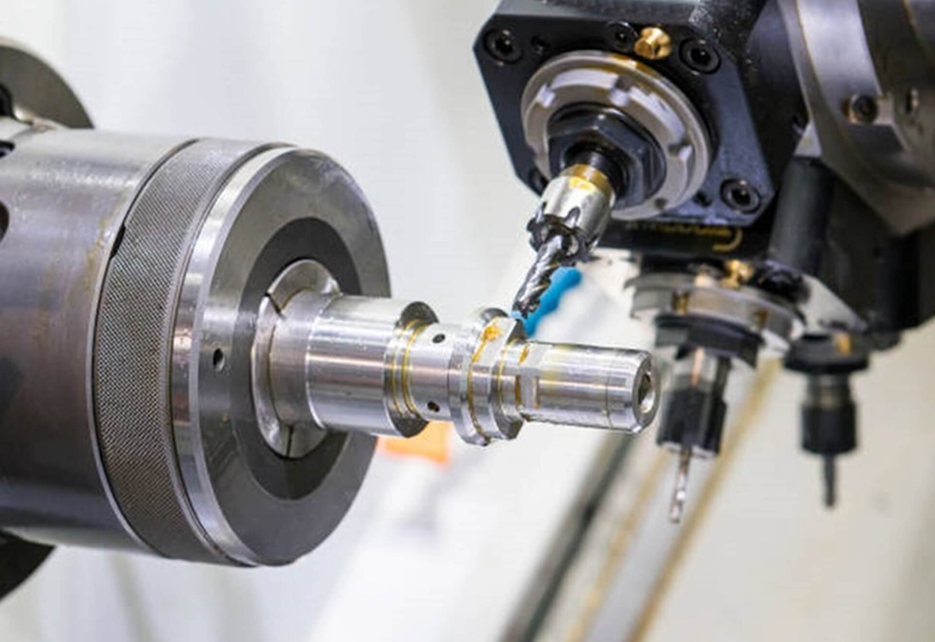

Cấu hình máy tiện CNC 2 trục chính và trục chính phụ
Trục chính, hay spindle, là cụm kẹp và quay phôi. Trên máy tiện CNC, phôi thường được giữ bằng mâm cặp hoặc collet, sau đó quay theo tốc độ được lập trình để dao thực hiện tiện ngoài, tiện trong, khoan, doa, taro hoặc cắt đứt.
Trục chính phụ, hay sub-spindle, là trục thứ hai dùng để nhận phôi từ trục chính chính. Nhờ đó, máy có thể gia công tiếp mặt sau của chi tiết mà không cần người vận hành tháo phôi, lật phôi và gá lại thủ công.
Đài dao, hay turret, là cụm chứa nhiều dao cắt. Máy 1 đài dao có một cụm dao làm việc. Máy 2 đài dao có hai cụm dao, có thể chia nguyên công hoặc gia công đồng thời tùy cấu hình máy và chương trình gia công.
Một số máy tiện CNC còn có live tool, trục Y và trục C. Live tool cho phép dao quay để thực hiện khoan, taro, phay rãnh hoặc gia công lệch tâm. Trục C giúp điều khiển góc quay của trục chính, còn trục Y giúp dao di chuyển lệch tâm để xử lý các nguyên công phức tạp hơn.
Máy tiện CNC 1 trục chính là gì?
Máy tiện CNC 1 trục chính là cấu hình phổ biến nhất. Máy có một trục chính để kẹp và quay phôi, kết hợp với một đài dao, gang tool hoặc hệ dao tùy thiết kế.
Cấu hình này phù hợp với các chi tiết tiện không quá phức tạp, chỉ cần gia công một đầu hoặc không yêu cầu hoàn thiện mặt sau trên cùng một máy. Ví dụ: bạc đơn giản, ống ngắn, trục ngắn, chi tiết tròn xoay cơ bản, chi tiết cần tiện ngoài, tiện trong, khoan tâm hoặc cắt đứt.
Ưu điểm của máy 1 trục chính là dễ vận hành, dễ lập trình, chi phí đầu tư thấp hơn và bảo trì đơn giản hơn so với máy 2 trục chính hoặc 2 đài dao. Đây là lựa chọn phù hợp với xưởng mới đầu tư, xưởng có sản lượng vừa, mã hàng thay đổi nhiều hoặc chi tiết chưa yêu cầu tự động hóa cao.
Hạn chế chính là khi chi tiết cần gia công cả mặt trước và mặt sau, xưởng thường phải lật phôi, gá lại hoặc chuyển sang máy khác. Việc này làm tăng thời gian chu kỳ, tăng phụ thuộc vào người vận hành và có thể phát sinh sai số gá đặt.
Máy tiện CNC 2 trục chính là gì?
Máy tiện CNC 2 trục chính có trục chính chính và trục chính phụ, hoặc hai trục chính bố trí đối diện nhau. Sau khi gia công mặt đầu tiên, máy có thể chuyển phôi sang trục chính phụ để tiếp tục gia công mặt còn lại.
Cấu hình này phù hợp với chi tiết cần hoàn thiện cả hai đầu, ví dụ: trục, bạc, fitting, khớp nối, mặt bích nhỏ, chi tiết dạng ống hoặc chi tiết có yêu cầu độ đồng tâm giữa hai phía.
Lợi ích lớn nhất của 2 trục chính là giảm số lần gá, giảm thao tác thủ công và rút ngắn thời gian trung gian giữa nguyên công 1 và nguyên công 2. Khi kết hợp với bar feeder, robot hoặc gantry loader, máy có thể tiến gần hơn đến mô hình gia công tự động, phù hợp với sản xuất lặp lại.
Tuy nhiên, máy 2 trục chính thường có chi phí đầu tư cao hơn, lập trình phức tạp hơn và yêu cầu người vận hành hiểu rõ quá trình chuyển phôi giữa hai trục. Vì vậy, trước khi đầu tư, xưởng cần tính toán theo sản lượng, cycle time, yêu cầu dung sai và mức độ tự động hóa mong muốn.
Máy tiện CNC 2 đài dao là gì?

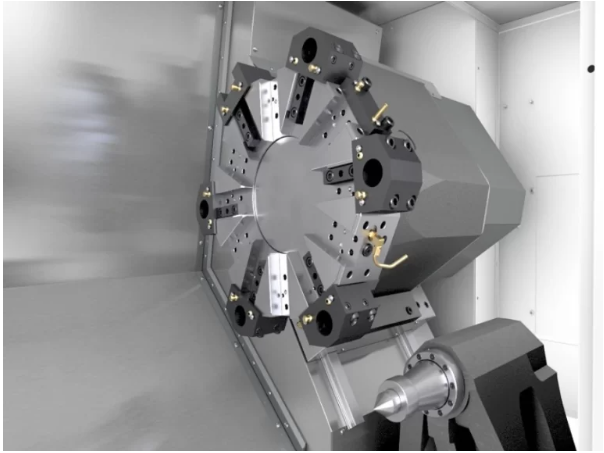

Đài dao turret trên máy tiện CNC 2 đài dao
Máy tiện CNC 2 đài dao có hai turret, tức hai cụm dao có thể tham gia vào quá trình gia công. Tùy cấu hình máy, hai đài dao có thể cùng làm việc trên một phôi, chia nguyên công giữa hai trục chính hoặc gia công đồng thời trên hai phía khác nhau.
Ví dụ, một đài dao có thể thực hiện tiện thô, trong khi đài dao còn lại thực hiện tiện tinh, khoan, taro hoặc phay rãnh nếu có live tool. Với chi tiết nhiều nguyên công, nhiều dao hoặc cần tối ưu cycle time, 2 đài dao giúp giảm thời gian chờ dao và tăng khả năng chia việc giữa các cụm dao.
Cấu hình này phù hợp với xưởng có sản lượng lớn, chi tiết lặp lại ổn định, yêu cầu rút ngắn thời gian chu kỳ hoặc cần gia công nhiều nguyên công trong một lần gá. Tuy nhiên, máy 2 đài dao đòi hỏi lập trình, set dao và kiểm soát va chạm tốt hơn.
Bảng so sánh các cấu hình máy tiện CNC phổ biến
| Cấu hình | Đặc điểm | Phù hợp với chi tiết | Ưu điểm | Lưu ý |
| 1 trục chính, 1 đài dao | Một spindle, một cụm dao | Bạc, trục ngắn, ống đơn giản, chi tiết tiện cơ bản | Dễ vận hành, chi phí đầu tư thấp hơn | Phải gá lại nếu cần gia công mặt sau |
| 1 trục chính, 2 đài dao | Một spindle, hai turret | Chi tiết nhiều dao, nhiều nguyên công nhưng chưa cần gia công mặt sau tự động | Giảm thời gian chờ dao, chia được nguyên công | Vẫn cần gá lại nếu gia công hai đầu |
| 2 trục chính, 1 đài dao | Spindle chính + sub-spindle, một turret | Chi tiết cần gia công mặt trước/mặt sau | Giảm gá lại, giảm sai số chuyển công đoạn | Khả năng gia công đồng thời hạn chế hơn 2 turret |
| 2 trục chính, 2 đài dao | Hai spindle, hai turret | Chi tiết phức tạp, nhiều nguyên công, sản lượng lớn | Giảm cycle time, tăng tự động hóa | Đầu tư, lập trình và setup phức tạp hơn |
| 2 trục chính, 2 đài dao + live tool/trục Y/C | Cấu hình đa nhiệm | Chi tiết cần tiện, khoan, taro, phay rãnh trong một lần gá | Giảm số máy, giảm số lần gá, tăng độ chính xác giữa nguyên công | Cần đội kỹ thuật có kinh nghiệm |
Chi tiết nào phù hợp với từng loại cấu hình?
Không nên chọn máy tiện CNC chỉ theo tên cấu hình. Cách đúng hơn là bắt đầu từ chi tiết thực tế: hình dạng, vật liệu, số nguyên công, dung sai, sản lượng và yêu cầu tự động hóa.
| Loại chi tiết | Cấu hình nên cân nhắc | Lý do |
| Trục ngắn, bạc, ống đơn giản | 1 trục chính, 1 đài dao | Nguyên công không quá nhiều, không cần hoàn thiện hai đầu trên cùng máy |
| Chi tiết cần tiện hai đầu | 2 trục chính | Giảm thao tác lật phôi, giảm sai số gá lại |
| Mặt bích, fitting, van, khớp nối | 2 trục chính hoặc 2 trục chính + live tool | Có thể cần gia công mặt trước/mặt sau, khoan hoặc taro |
| Chi tiết nhỏ sản lượng lớn | Máy tiện CNC kết hợp tự động hóa | Tối ưu cycle time, cấp phôi tự động, giảm nhân công đứng máy |
| Chi tiết cần khoan, taro, phay rãnh | Live tool, trục C, có thể thêm trục Y | Giảm chuyển qua máy phay hoặc máy khoan riêng |
| Chi tiết nhiều dao, nhiều nguyên công | 2 đài dao hoặc 2 trục chính 2 đài dao | Chia nguyên công, giảm thời gian chờ dao, tối ưu chu kỳ |
Nếu chi tiết đơn giản, sản lượng vừa và thay mã thường xuyên, máy 1 trục chính có thể vẫn là phương án hợp lý. Nếu chi tiết cần hoàn thiện hai đầu hoặc giảm gá lại, nên cân nhắc 2 trục chính. Nếu bài toán chính là giảm cycle time cho chi tiết nhiều nguyên công, 2 đài dao có thể tạo lợi thế rõ hơn.
Khi nào nên nâng cấp lên 2 trục chính hoặc 2 đài dao?
Nên chọn 2 trục chính khi nào?
Máy tiện CNC 2 trục chính nên được cân nhắc khi chi tiết cần gia công cả mặt trước và mặt sau. Nếu xưởng đang phải tháo phôi, lật phôi, gá lại hoặc chuyển qua máy khác cho nguyên công 2, thì 2 trục chính có thể giúp rút ngắn chu trình và giảm phụ thuộc vào thao tác thủ công.
Cấu hình này cũng phù hợp khi thao tác gá lại làm ảnh hưởng đến độ đồng tâm, độ tròn hoặc sai số giữa hai đầu chi tiết. Với chi tiết có yêu cầu dung sai chặt, việc giảm số lần gá có thể giúp ổn định chất lượng tốt hơn.
Ngoài ra, 2 trục chính đáng cân nhắc khi sản lượng đủ lớn để bù chi phí đầu tư. Nếu mỗi chi tiết tiết kiệm được một phần thời gian gá, tháo, chuyển công đoạn, thì khi nhân với hàng nghìn hoặc hàng chục nghìn sản phẩm mỗi tháng, hiệu quả có thể rất rõ.
Tuy nhiên, nếu chi tiết đơn giản, sản lượng thấp, thường xuyên thay mã hoặc không cần gia công mặt sau, máy 1 trục chính vẫn có thể là phương án kinh tế hơn.
Nên chọn 2 đài dao khi nào?
Máy tiện CNC 2 đài dao phù hợp khi chi tiết có nhiều nguyên công, nhiều dao và thời gian chờ thay dao chiếm tỷ lệ lớn trong cycle time. Hai đài dao cho phép chia việc tốt hơn, ví dụ một turret làm tiện thô, turret còn lại làm tiện tinh, khoan, taro hoặc phay rãnh tùy cấu hình.
Cấu hình này cũng phù hợp khi xưởng cần gia công đồng thời để rút ngắn chu kỳ, đặc biệt với chi tiết sản xuất lặp lại, sản lượng lớn và có quy trình ổn định.
Dù vậy, máy 2 đài dao không tự động tạo ra hiệu quả nếu chi tiết không phù hợp. Xưởng cần có đội kỹ thuật đủ khả năng lập trình, set dao, đồng bộ chương trình và kiểm soát va chạm. Nếu chi tiết thay đổi liên tục, thời gian setup có thể làm giảm lợi ích của cấu hình cao.
2 trục chính và 2 đài dao ảnh hưởng thế nào tới cycle time?
Cycle time là thời gian để hoàn thành một chi tiết hoặc một chu trình gia công. Trong sản xuất hàng loạt, chỉ cần giảm vài giây trên mỗi chi tiết cũng có thể tạo ra khác biệt lớn về sản lượng/tháng.
Máy 2 trục chính giúp giảm thời gian tháo phôi, lật phôi và gá lại. Sau khi nguyên công đầu tiên hoàn thành, trục chính phụ có thể nhận phôi để gia công mặt còn lại ngay trong máy. Điều này giúp giảm thao tác thủ công, giảm thời gian chờ và hạn chế sai số do gá lại.
Máy 2 đài dao giúp chia nguyên công và giảm thời gian chờ dao. Nếu chương trình được tối ưu tốt, hai turret có thể làm việc song song hoặc hỗ trợ các nguyên công khác nhau, từ đó rút ngắn tổng thời gian gia công.
Khi kết hợp 2 trục chính + 2 đài dao + loader/bar feeder, xưởng có thể tăng sản lượng trên cùng diện tích nhà xưởng. Tuy nhiên, mức giảm cycle time phụ thuộc vào chi tiết thực tế, chương trình, dao cụ, đồ gá, tốc độ cấp phôi, khả năng đồng bộ giữa hai turret và thời gian setup.
Vì vậy, trước khi đầu tư cấu hình cao, xưởng nên tính toán trên chi tiết cụ thể thay vì chỉ nhìn vào thông số máy.
Máy tiện CNC cấu hình cao có phải lúc nào cũng tốt hơn?
Không. Máy 2 trục chính, 2 đài dao là cấu hình mạnh, nhưng không phải lúc nào cũng là lựa chọn tối ưu.
Nếu chi tiết đơn giản, sản lượng thấp, thay mã thường xuyên hoặc đội kỹ thuật chưa quen với máy đa nhiệm, máy cấu hình cao có thể không được khai thác hết. Khi đó, chi phí đầu tư, thời gian lập trình, setup dao và bảo trì nhiều cụm máy hơn có thể làm hiệu quả thực tế thấp hơn kỳ vọng.
Máy 2 trục chính, 2 đài dao nên được chọn khi bài toán sản xuất thật sự cần: giảm số lần gá, giảm nhân công đứng máy, tăng sản lượng, tự động hóa, giảm sai số giữa các nguyên công hoặc gia công nhiều mặt trong một chu trình.
Một cách đơn giản để đánh giá là đặt câu hỏi: cấu hình cao hơn này giúp xưởng tiết kiệm bao nhiêu thời gian trên mỗi chi tiết, giảm bao nhiêu thao tác thủ công và cải thiện bao nhiêu độ ổn định sản xuất? Nếu chưa trả lời được, xưởng nên phân tích thêm trước khi đầu tư.
>>Tham khảo thêm: https://machinetools.com.vn/gia-may-tien-cnc-hien-nay-la-bao-nhieu-phan-tich-theo-cau-hinh-va-nhu-cau-san-xuat
Gợi ý chọn dòng máy tiện CNC theo nhu cầu sản xuất
Máy tiện CNC Takamaz cho sản xuất hàng loạt

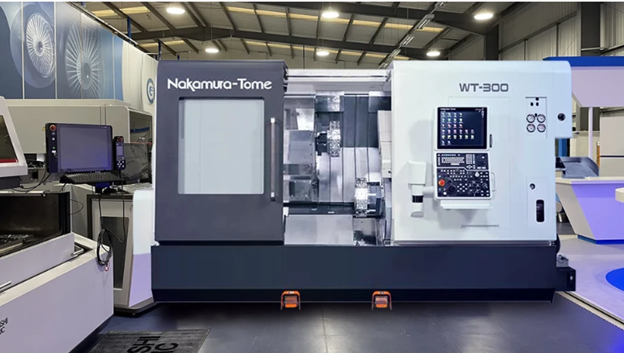

Máy tiện CNC Nakamura Tome đa nhiệm 2 trục chính 2 đài dao
Khi chọn máy tiện CNC, xưởng nên bắt đầu từ bài toán sản xuất: loại chi tiết, vật liệu, số nguyên công, dung sai, sản lượng, cycle time hiện tại và mục tiêu tự động hóa. Không nên chọn máy chỉ vì cấu hình cao hơn hoặc vì thấy nhiều trục, nhiều đài dao hơn.
Với nhóm chi tiết tròn xoay sản lượng lớn, yêu cầu cycle time ngắn, độ lặp lại ổn định và khả năng tích hợp loader hoặc dây chuyền tự động, xưởng nên cân nhắc các dòng máy tiện CNC tối ưu cho sản xuất hàng loạt.
Với nhóm chi tiết phức tạp hơn, cần nhiều nguyên công, cần tiện mặt trước/mặt sau, khoan, taro, phay rãnh, giảm số lần gá hoặc gia công hoàn chỉnh trên một máy, xưởng nên cân nhắc nhóm máy tiện CNC đa nhiệm có 2 trục chính, 2 đài dao, live tool, trục Y/C.
Tùy theo nhu cầu cụ thể, ATT JSC có thể tư vấn các cấu hình máy tiện CNC phù hợp, bao gồm nhóm máy phục vụ sản xuất hàng loạt như Takamaz hoặc nhóm máy tiện đa nhiệm như Nakamura Tome. Điểm quan trọng là chọn theo bài toán sản xuất thực tế, không chọn theo tên model hoặc cấu hình một cách cảm tính.
Câu hỏi nên tự trả lời trước khi chọn cấu hình máy tiện CNC
Trước khi chọn máy 1 trục chính, 2 trục chính hay 2 đài dao, xưởng nên tự trả lời các câu hỏi sau:
| Câu hỏi | Vì sao quan trọng? |
| Chi tiết có cần gia công cả hai đầu không? | Nếu có, 2 trục chính có thể giúp giảm gá lại |
| Có cần khoan, taro, phay rãnh trên cùng máy không? | Nếu có, nên cân nhắc live tool, trục C, trục Y |
| Một chi tiết đang mất bao nhiêu phút cycle time? | Là cơ sở tính hiệu quả đầu tư |
| Sản lượng/tháng là bao nhiêu? | Sản lượng càng lớn, lợi ích giảm thời gian/chi tiết càng rõ |
| Bao lâu thay mã hàng một lần? | Thay mã nhiều có thể làm tăng thời gian setup |
| Có đủ nhân sự lập trình/setup máy đa nhiệm không? | Máy cấu hình cao cần năng lực kỹ thuật tương ứng |
| Mục tiêu chính là gì? | Giảm nhân công, giảm số lần gá, tăng sản lượng hay tăng độ chính xác |
| Có dự định dùng bar feeder, robot hoặc gantry loader không? | Ảnh hưởng đến lựa chọn máy và bố trí dây chuyền |
| Dung sai và độ đồng tâm yêu cầu là bao nhiêu? | Quyết định nhu cầu giảm gá lại và chọn cấu hình cứng vững hơn |
Các câu hỏi này giúp xưởng tránh hai tình huống thường gặp: mua máy cấu hình thấp hơn nhu cầu khiến sản xuất nhanh bị nghẽn, hoặc đầu tư máy quá cao nhưng không khai thác hết năng lực.
FAQ về máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao
Máy tiện CNC 2 trục chính khác gì máy 1 trục chính?
Máy 1 trục chính chỉ có một cụm kẹp và quay phôi. Nếu cần gia công mặt sau, thường phải tháo phôi, lật phôi hoặc chuyển sang máy khác. Máy 2 trục chính có thêm trục chính phụ để nhận phôi và gia công mặt còn lại ngay trong máy.
Máy tiện CNC 2 đài dao có tác dụng gì?
Máy tiện CNC 2 đài dao có hai cụm dao làm việc. Hai turret có thể chia nguyên công hoặc gia công đồng thời tùy cấu hình. Lợi ích chính là giảm thời gian chờ dao, tối ưu cycle time và phù hợp với chi tiết nhiều nguyên công.
Khi nào nên chọn máy tiện CNC 2 trục chính 2 đài dao?
Nên chọn khi chi tiết cần gia công cả hai đầu, có nhiều nguyên công, sản lượng đủ lớn và xưởng muốn giảm số lần gá, giảm nhân công đứng máy hoặc tăng sản lượng trên cùng diện tích nhà xưởng.
Máy 2 trục chính 2 đài dao có khó vận hành không?
Máy yêu cầu kỹ thuật lập trình và setup cao hơn máy 1 trục chính. Người vận hành cần hiểu cách đồng bộ hai trục chính, hai turret, quản lý dao, tránh va chạm và kiểm soát quá trình chuyển phôi.
Máy tiện CNC 1 trục chính có còn phù hợp không?
Có. Máy 1 trục chính vẫn phù hợp với chi tiết đơn giản, sản lượng vừa, xưởng mới đầu tư hoặc mã hàng thay đổi nhiều. Không nên chọn máy 2 trục chính/2 đài dao nếu chi tiết chưa cần và xưởng chưa có nhu cầu tối ưu cycle time mạnh.
Nên chọn cấu hình máy tiện CNC theo tiêu chí nào?
Nên chọn theo loại chi tiết, số nguyên công, dung sai, sản lượng, cycle time hiện tại, khả năng tự động hóa và năng lực vận hành của đội kỹ thuật. Cấu hình tốt nhất không phải cấu hình cao nhất, mà là cấu hình phù hợp nhất với bài toán sản xuất.
Liên hệ Á Châu để được tư vấn cấu hình máy tiện CNC phù hợp
Nếu xưởng đang phân vân giữa máy tiện CNC 1 trục chính, 2 trục chính, 1 đài dao, 2 đài dao, có live tool hay trục Y/C hay không, bạn có thể gửi thông tin chi tiết cho ATT JSC để được tư vấn cấu hình phù hợp hơn.
Khách hàng nên chuẩn bị:
- Loại chi tiết cần gia công.
- Vật liệu.
- Kích thước phôi.
- Nguyên công cần thực hiện.
- Dung sai và độ đồng tâm yêu cầu.
- Sản lượng/tháng.
- Cycle time hiện tại nếu có.
- Nhu cầu tự động hóa: bar feeder, robot, gantry loader.
- Dự kiến ngân sách và định hướng mở rộng sản xuất.
Từ các thông tin này, Á Châu có thể hỗ trợ phân tích nên chọn máy 1 trục chính, 2 trục chính, 2 đài dao, dòng máy tối ưu sản xuất hàng loạt hay máy tiện CNC đa nhiệm, tránh đầu tư thiếu năng lực hoặc dư cấu hình so với nhu cầu thực tế.
