Đặc điểm kết cấu và công nghệ máy

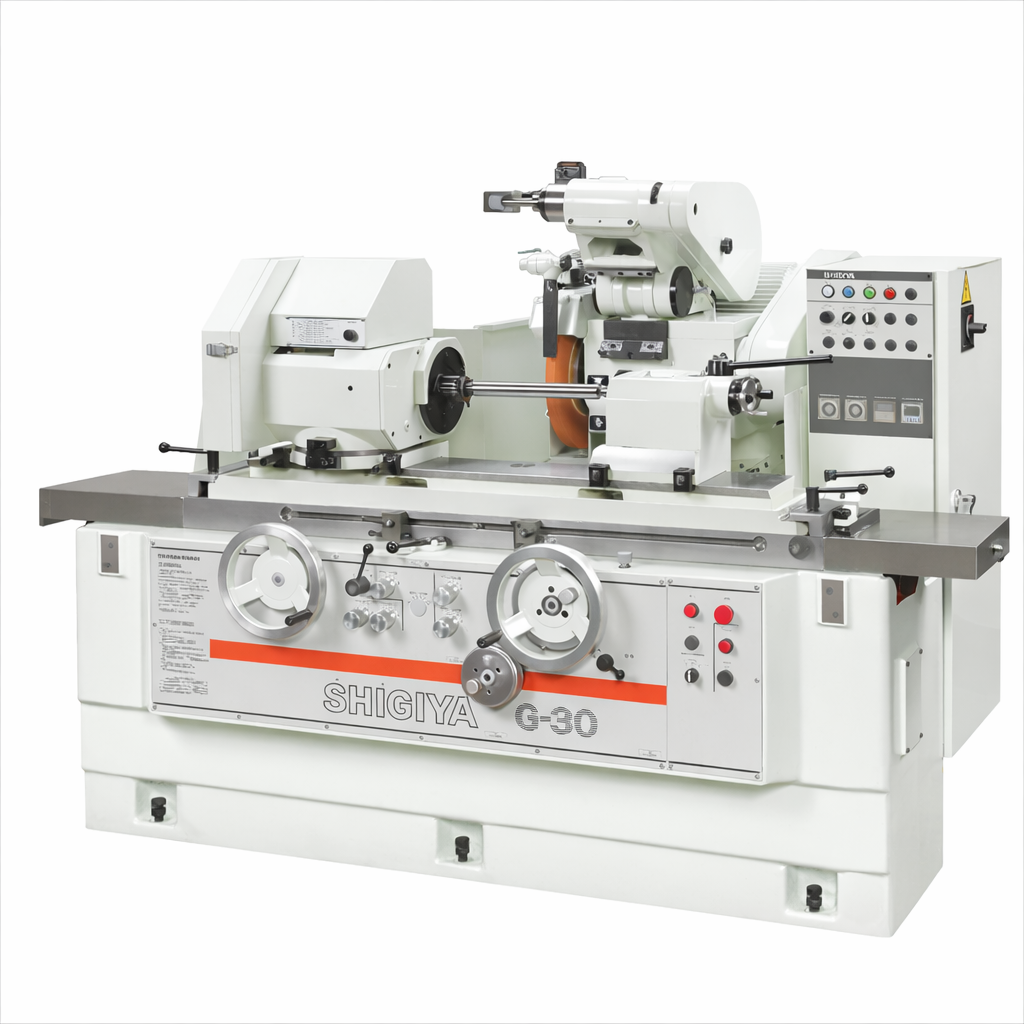

Máy mài tròn ngoài CNC Shigiya GPH-30B và GPH-40B là dòng máy mài tròn ngoài CNC có tay quay MeisterHandwheels, được thiết kế để kết hợp thao tác điều khiển thủ công trực quan với các chức năng tự động của máy CNC. Đây là dòng máy này hướng đến khả năng vận hành thuận tiện khi gia công chi tiết đơn chiếc, đồng thời hỗ trợ nâng cao hiệu quả khi sản xuất theo lô.
Tay quay MeisterHandwheels hỗ trợ thao tác trực quan
Điểm nổi bật của dòng GPH-30B và GPH-40B là tay quay MeisterHandwheels được tích hợp cùng hệ thống điều khiển CNC. Thiết kế này giúp người vận hành thực hiện các thao tác điều chỉnh theo cảm nhận quen thuộc của máy mài thông dụng, đồng thời sử dụng chức năng tự động khi cần thiết.
Tay quay được bố trí cho chuyển động chạy dao đầu đá mài theo trục X và chuyển động bàn máy theo trục Z. Cách kết hợp này hỗ trợ công việc gia công đơn chiếc, sửa chữa và sản xuất lô nhỏ, đồng thời cho phép khai thác các chức năng tự động của máy khi sản lượng tăng.
Đầu đá mài và khả năng gia công tròn ngoài
GPH-30B và GPH-40B sử dụng đá mài có kích thước ngoài × rộng × đường kính lỗ là Ø405 × 50 × Ø152, 4 mm, với tốc độ vòng ngoại vi tối đa 33 m/s theo thông số được cung cấp. Đầu đá mài thực hiện chuyển động chạy dao theo trục X để điều chỉnh vị trí tiếp xúc với chi tiết. Kết hợp với chuyển động bàn máy theo trục Z, máy thực hiện các nguyên công mài tròn ngoài trên chi tiết được gá giữa hai mũi tâm.
Nhiều lựa chọn khoảng cách chống tâm
Dòng GPH cung cấp nhiều cấu hình khoảng cách chống tâm, giúp doanh nghiệp lựa chọn máy theo chiều dài chi tiết cần gia công.
- GPH-30B: 500, 750, 1.000, 1.500 và 2.000 mm.
- GPH-40B: 470, 720, 970, 1.470 và 1.970 mm.
Tùy chọn phiên bản S độ chính xác cao
Đối với dòng máy GPH của Shigiya có thể lựa chọn cấu hình S dành cho ứng dụng mài chính xác cao. Với kết cấu trượt thủy tĩnh dạng kín cho đầu đá mài và động cơ trục đá mài có độ rung thấp. Đây là lựa chọn đáng xem xét khi quy trình sản xuất yêu cầu kiểm soát tốt độ ổn định của chuyển động và chất lượng bề mặt.
Bảng thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GPH-30B và GPH-40B
| Thông số kỹ thuật | Đơn vị | Model GPH–30(40)B |
| Đường kính quay qua bàn | mm | Ø 300 (Ø 410) |
| Khoảng cách chống tâm | mm | 400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) |
| Đường kính mài lớn nhất | mm | Loại F, H, A: Ø 220 (Ø 400) Loại ND: Ø 300 (Ø 360) |
| Tải trọng phôi giữa hai mũi tâm | kg | 130 (150) |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 405 × 50 × Ø 152.4 |
| Tốc độ vòng đá mài | m/s | 33 |
Ứng dụng thực tế của máy mài tròn ngoài CNC Shigiya GPH-30B và GPH-40B
Mài trục và chi tiết dạng trụ
Máy mài tròn ngoài CNC Shigiya GPH-30B và GPH-40B có thể phục vụ công đoạn hoàn thiện bề mặt ngoài của chi tiết dạng trụ phù hợp điều kiện kích thước và khối lượng nằm trong giới hạn gia công của máy.
Mài các chi tiết cơ khí cần độ chính xác kích thước
Đối với chi tiết có yêu cầu về kích thước đường kính và chất lượng bề mặt, máy mài trục chính xác tròn ngoài có thể được bố trí ở công đoạn hoàn thiện sau tiện hoặc các công đoạn gia công trước đó.
Gia công chi tiết đơn chiếc và lô nhỏ
Tay quay MeisterHandwheels hỗ trợ thao tác điều chỉnh trực quan, trong khi chức năng CNC giúp khai thác các thao tác tự động phù hợp. Cấu trúc này đáp ứng rất tốt cho nhu cầu sản xuất linh hoạt, đặc biệt khi thường xuyên thay đổi chi tiết hoặc thiết lập công việc.
Gia công chi tiết có chiều dài khác nhau
Với nhiều tùy chọn khoảng cách chống tâm từ 470/500 mm đến 1.970/2.000 mm giúp doanh nghiệp và các chủ xướng cơ khí lựa chọn cấu hình phù hợp với chiều dài chi tiết một cách dễ dàng hơn.
Tư vấn lựa chọn máy mài tròn ngoài CNC Shigiya tại Á Châu
Để chọn đúng máy mài tròn ngoài, doanh nghiệp nên chuẩn bị thông tin về đường kính và chiều dài chi tiết, khối lượng phôi, vật liệu, lượng dư mài, dung sai kích thước, yêu cầu chất lượng bề mặt và sản lượng dự kiến.
Đối với dòng GPH-30B và GPH-40B có thể được lựa chọn theo khoảng cách chống tâm và cấu hình độ chính xác:
- Model và khoảng cách chống tâm cụ thể.
- Cấu hình tiêu chuẩn hay phiên bản S độ chính xác cao.
- Thông số chuyển động và động cơ theo đúng cấu hình.
- Thiết bị làm mát, hệ thống bôi trơn và phụ kiện đi kèm.
- Bản vẽ tổng thể, khối lượng máy và yêu cầu nền móng lắp đặt.
Sau đó, doanh nghiệp có thể đánh giá lựa chọn phiên bản phù hợp và các tùy chọn cần thiết cho quy trình sản xuất.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC) hỗ trợ trao đổi nhu cầu ứng dụng và thông tin kỹ thuật để khách hàng có cơ sở đánh giá cấu hình máy phù hợp.
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GPH-30B và GPH-40B
GPH-30B và GPH-40B khác nhau ở điểm nào?
→ Khác biệt chính trong bảng thông số là đường kính quay qua bàn và đường kính mài lớn nhất: GPH-30B là Ø300 mm, trong khi GPH-40B là Ø410 mm. Khoảng cách chống tâm cũng khác nhau theo từng cấu hình.
Khoảng cách chống tâm của dòng GPH là bao nhiêu?
→ GPH-30B có các lựa chọn 500, 750, 1.000, 1.500 và 2.000 mm. GPH-40B có các lựa chọn 470, 720, 970, 1.470 và 1.970 mm.
Máy có thể gia công chi tiết nặng bao nhiêu?
→ Khối lượng chi tiết khi gá chống tâm hai đầu được công bố là 150 kg. Cần xác nhận thêm điều kiện gá đặt và cấu hình cụ thể khi đánh giá chi tiết thực tế.
Dòng GPH có phiên bản độ chính xác cao không?
→ Có. Shigiya giới thiệu tùy chọn S dành cho ứng dụng mài chính xác cao. Thông số độ chính xác cụ thể cần được xác nhận theo tài liệu kỹ thuật của cấu hình được chọn.
Giá máy mài tròn ngoài CNC Shigiya GPH-30B và máy mài tròn ngoài CNC GPH-40B là bao nhiêu?
→ Giá phụ thuộc model, khoảng cách chống tâm, tùy chọn và điều kiện cung cấp. Khách hàng có thể liên hệ Á Châu để trao đổi nhu cầu và nhận báo giá.
Bài viết tư vấn kỹ thuật liên quan
- Cách chọn máy mài tròn theo đường kính, chiều dài chi tiết và độ chính xác gia công
- Những lỗi thường gặp khi mài tròn: cháy bề mặt, rung, sai số kích thước và cách khắc phục
- Tư vấn chọn máy mài tròn Shigiya chuẩn Nhật cho doanh nghiệp cơ khí Việt Nam
Liên hệ tư vấn máy và báo giá
Nếu doanh nghiệp đang tìm kiếm giải pháp mài tròn ngoài cho chi tiết cơ khí, hãy liên hệ Công ty Cổ phần Thương mại và Công nghệ Á Châu để trao đổi về kích thước gia công, độ chính xác yêu cầu và cấu hình máy.
CÔNG TY CỔ PHẦN THƯƠNG MẠI VÀ CÔNG NGHỆ Á CHÂU (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP.HCM: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ Á Châu để được tư vấn và xác nhận thông số kỹ thuật theo cấu hình máy cần sử dụng.
Thông số kỹ thuật máy mài tròn ngoài CNC dòng GPH–30B và GPH–40B
|
Thông số kỹ thuật |
Đơn vị |
Model GPH–30(40)B |
|
Đường kính quay qua bàn |
mm |
Ø 300 (Ø 410) |
|
Khoảng cách chống tâm |
mm |
400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) |
|
Đường kính mài lớn nhất |
mm |
Loại F, H, A: Ø 220 (Ø 400) Loại ND: Ø 300 (Ø 360) |
|
Tải trọng phôi giữa hai mũi tâm |
kg |
130 (150) |
|
Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) |
mm |
Ø 405 × 50 × Ø 152.4 |
|
Tốc độ vòng đá mài |
m/s |
33 |
