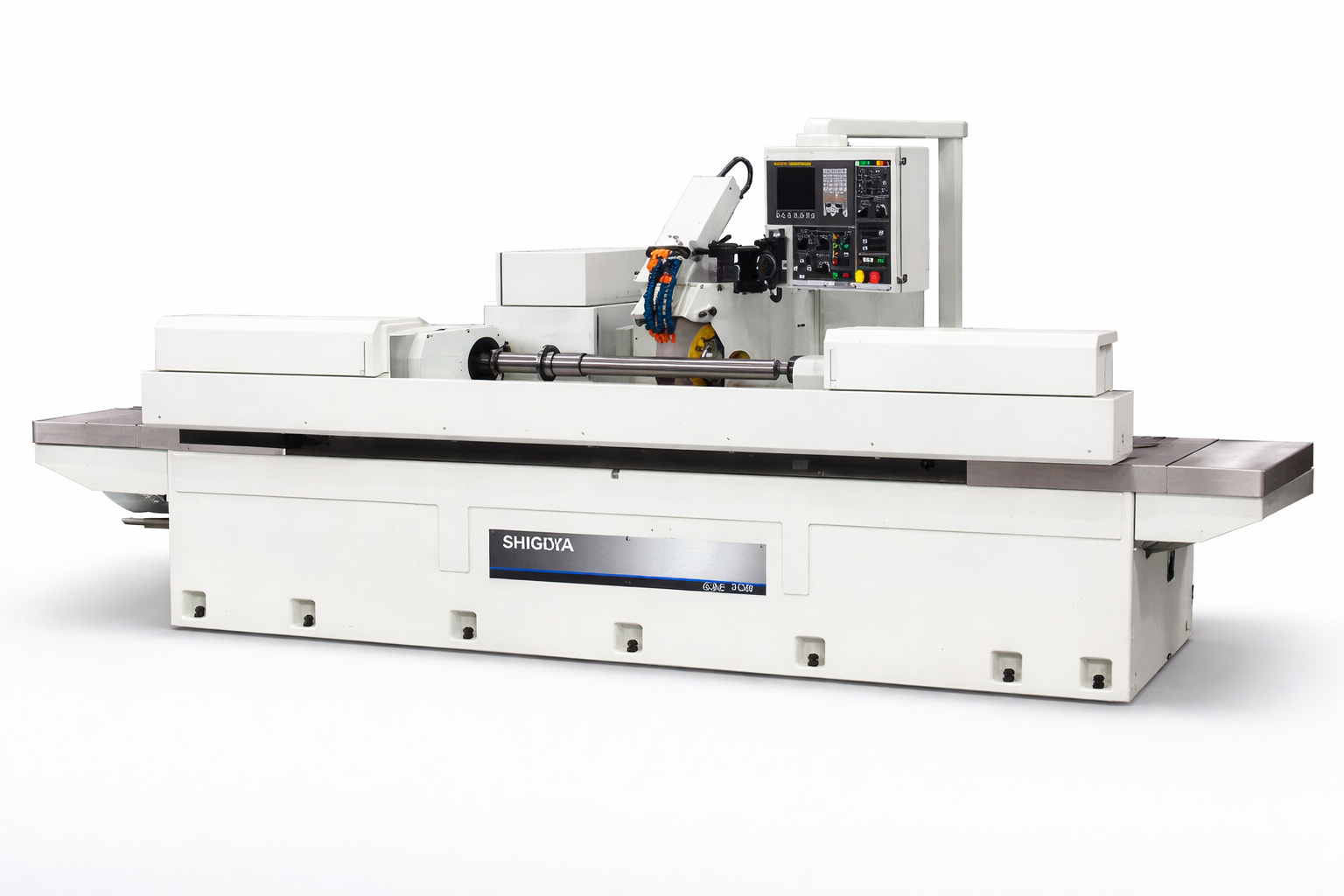

Đặc trưng nổi bật của máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B
Máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B thuộc dòng máy mài tròn ngoài CNC đa năng, sử dụng đầu đá mài nghiêng và kết cấu bàn tịnh tiến. Máy được thiết kế để thực hiện các nguyên công mài tròn ngoài và mài côn, đáp ứng nhu cầu gia công đa dạng trong xưởng cơ khí.
Thiết kế đầu đá mài nghiêng đa năng
Máy mài côn CNC Shigiya GAE-30B và GAE-40B sử dụng kết cấu đầu đá mài nghiêng, hướng đến các ứng dụng mài tròn ngoài đa năng. Thiết kế này hỗ trợ thực hiện nhiều dạng nguyên công mài theo yêu cầu chi tiết, trong đó có mài tròn ngoài và mài côn.
Điều khiển CNC đồng thời hai trục X–Z
Máy mài CNC 2 trục Shigiya dòng GAE-30B và GAE-40B sử dụng hai trục điều khiển chính:
- Trục X: Điều khiển chuyển động của đầu đá mài nghiêng.
- Trục Z: Điều khiển chuyển động tịnh tiến của bàn máy.
Khả năng phối hợp hai trục giúp máy thực hiện chuyển động mài theo chương trình CNC. Nhờ đó, người vận hành có thể thiết lập quy trình gia công phù hợp với từng loại chi tiết và yêu cầu sản xuất.
Vận hành thuận tiện, dễ tiếp cận
Máy mài tròn CNC Shigiya GAE-30B và GAE-40B là dòng máy mài phù hợp với nhu cầu sử dụng máy mài tròn CNC đa năng trong xưởng cơ khí vì có hướng thiết kế vận hành đơn giản, thao tác thuận tiện và kết cấu tiếp cận thẳng.
Nhiều lựa chọn khoảng cách chống tâm
GAE-30B và GAE-40B có các mức khoảng cách chống tâm khác nhau từ 250 (220) / 500 (470) / 750 (720) / 1.000 (970) / 1.500 (1.470) / 2.000 (1.970), đáp ứng nhu cầu gia công chi tiết với chiều dài đa dạng..
Tóm lại, với khả năng mài tròn ngoài, mài côn và điều khiển CNC hai trục, máy mài tròn ngoài đa năng Shigiya GAE-30B(40B) có thể được xem xét cho nhiều quy mô sản xuất, từ gia công đơn chiếc đến loạt nhỏ và loạt vừa.
Bản vẽ kích thước máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B
Bản tiêu chuẩn (Nắp che nửa thân máy):

Bản tùy chọn (Vỏ máy đầy đủ):

Bảng thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B
| Thông số kỹ thuật | Đơn vị | Model GAE-30(40)B |
| Đường kính quay qua bàn | mm | Ø 300 (Ø 410) |
| Khoảng cách chống tâm | mm | 250 (220) |
| Đường kính mài lớn nhất | mm | Ø 300 (Ø 325) |
| Tải trọng phôi giữa hai mũi tâm | kg | 150 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 510 × 50 × Ø 127 |
| Tốc độ vòng đá mài | m/s | 33 |
Kinh nghiệm lựa chọn máy mài tròn ngoài CNC phù hợp
Để lựa chọn máy đáp ứng đúng nhu cầu sản xuất, doanh nghiệp nên xem xét các yếu tố sau:
- Kích thước chi tiết gia công: Đường kính và chiều dài phôi quyết định yêu cầu về đường kính mài lớn nhất và khoảng cách chống tâm. Cần tính đến cả phương án gá đặt khi gia công.
- Dạng bề mặt cần mài: Nếu sản phẩm có cả bề mặt trụ ngoài và bề mặt côn, cần xác nhận khả năng đáp ứng của cấu hình máy đối với góc côn, chiều dài mài và dung sai yêu cầu.
- Yêu cầu độ chính xác và chất lượng bề mặt: Nên xác định dung sai kích thước, độ tròn, độ trụ và độ nhám bề mặt cần đạt. Các chỉ tiêu này là cơ sở để đánh giá cấu hình và quy trình gia công phù hợp.
- Sản lượng và tần suất thay đổi sản phẩm: Gia công đơn chiếc, loạt nhỏ và loạt vừa có thể có yêu cầu khác nhau về thời gian thiết lập, lập trình và chuyển đổi sản phẩm.
- Điều kiện lắp đặt và vận hành: Cần kiểm tra kích thước máy, nguồn điện, hệ thống làm mát, yêu cầu nền móng và các thiết bị phụ trợ theo tài liệu kỹ thuật chính thức.
Xem thêm bài viết liên quan: Tư vấn chọn máy mài tròn Shigiya chuẩn Nhật cho doanh nghiệp cơ khí Việt Nam.
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B
Máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B dụng hệ thống điều khiển bao nhiêu trục?
→ Theo thông tin sản phẩm, máy điều khiển đồng thời hai trục X–Z, tương ứng với chuyển động của đầu đá mài nghiêng và bàn máy.
Đường kính mài lớn nhất của máy là bao nhiêu?
→ Thông số được cung cấp là Ø300 mm đối với GAE-30B và Ø325 mm đối với GAE-40B. Nên xác nhận lại theo catalogue của model cụ thể trước khi đặt hàng.
Khoảng cách chống tâm của máy có những lựa chọn nào?
→ Bảng thông số đưa ra các mức 250, 500, 750, 1.000, 1.500 và 2.000 mm, cùng các giá trị trong ngoặc tương ứng với cấu hình còn lại. Việc chọn mức phù hợp cần căn cứ vào chiều dài chi tiết và model máy.
Giá máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B là bao nhiêu?
→ Giá bán cần được xác nhận theo model, cấu hình và tùy chọn. Doanh nghiệp có thể liên hệ Á Châu để trao đổi nhu cầu gia công và nhận tư vấn.
Liên hệ tư vấn máy mài tròn ngoài CNC Shigiya tại Á Châu
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC) cung cấp thông tin và tư vấn thiết bị gia công cơ khí theo nhu cầu thực tế của doanh nghiệp.
Để tìm hiểu thêm về máy mài tròn ngoài CNC Shigiya GAE-30B và GAE-40B, vui lòng liên hệ: CÔNG TY CỔ PHẦN THƯƠNG MẠI VÀ CÔNG NGHỆ Á CHÂU (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP.HCM: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ Á Châu để được tư vấn và xác nhận thông số theo cấu hình máy.
Thông số kỹ thuật máy mài tròn ngoài CNC dòng GAE-30B và GAE-40B
|
Thông số kỹ thuật |
Đơn vị |
Model GAE-30(40)B |
|
Đường kính quay qua bàn |
mm |
Ø 300 (Ø 410) |
|
Khoảng cách chống tâm |
mm |
250 (220) |
|
Đường kính mài lớn nhất |
mm |
Ø 300 (Ø 325) |
|
Tải trọng phôi giữa hai mũi tâm |
kg |
150 |
|
Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) |
mm |
Ø 510 × 50 × Ø 127 |
|
Tốc độ vòng đá mài |
m/s |
33 |
