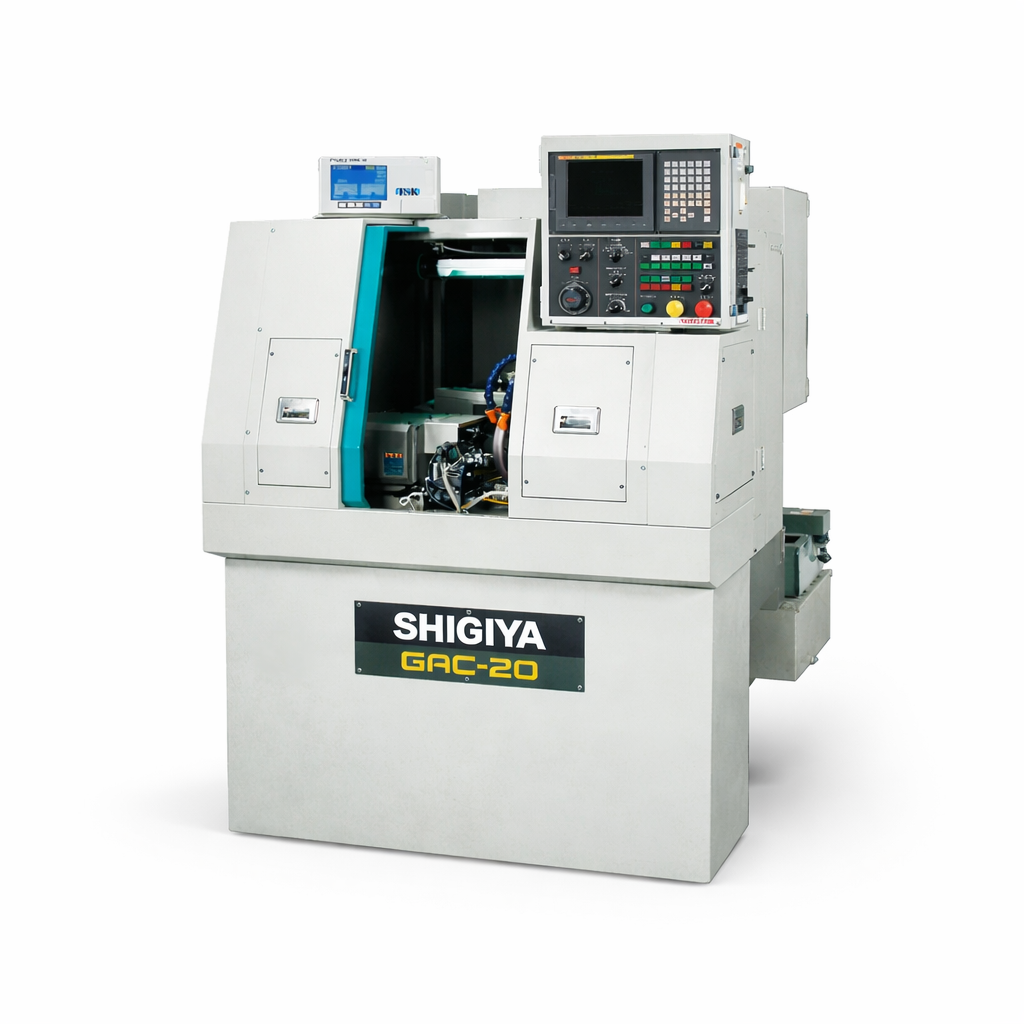

Đặc điểm nổi bật của máy mài tròn ngoài CNC Shigiya GAC-20
Máy mài tròn ngoài CNC Shigiya GAC-20 thuộc dòng máy mài tròn ngoài có thiết kế nhỏ gọn, tối ưu năng suất gia công, rất phù hợp cho các dây chuyền sản xuất có không gian lắp đặt hạn chế.
Máy được sử dụng khi gia công mài chính xác đường kính ngoài và mặt vai của các chi tiết nhỏ.
Thiết kế nhỏ gọn với đầu đá mài nghiêng
Shigiya GAC-20 thuộc dòng máy mài CNC đầu đá nghiêng, hướng đến mục tiêu tối ưu năng suất trong khi vẫn duy trì kích thước thân máy nhỏ. Thiết kế này phù hợp với các cơ sở sản xuất cần bố trí thiết bị trong không gian hạn chế.
Ngoài ra, khoang mài được bao bọc hoàn toàn bởi lớp vỏ bảo vệ chắc chắn giúp chống bắn tia lửa và nước làm mát trong quá trình máy hoạt động, đảm bảo an toàn và giữ vệ sinh cho nhà xưởng.
Điều khiển CNC 2 trục, mài đồng thời đường kính ngoài và mặt vai
Máy mài tròn ngoài CNC Shigiya GAC-20 sử dụng cơ cấu đầu đá mài nghiêng di chuyển và hệ thống điều khiển CNC 2 trục. Nhờ khả năng mài đồng thời đường kính ngoài và mặt vai, GAC-20 giúp giảm thời gian chu kỳ, nâng cao hiệu quả gia công đối với các chi tiết phù hợp.
Đáp ứng nhu cầu mài chính xác các chi tiết nhỏ
Với đường kính mài lớn nhất Ø100 mm và khoảng cách chống tâm 100mm, máy mài tròn CNC Shigiya GAC-20 hướng đến các ứng dụng gia công chi tiết nhỏ cần độ chính xác và tính ổn định trong quá trình mài.
Có khả năng tích hợp hệ thống tự động hóa
GAC-20 có thể tích hợp với hệ thống cấp phôi tự động và thiết bị chuyển phôi phù hợp. Giải pháp này hỗ trợ doanh nghiệp từng bước tự động hóa công đoạn mài, đáp ứng nhu cầu sản xuất liên tục.
Thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GAC-20
| Thông số kỹ thuật | Đơn vị | Model GAC-20 |
| Đường kính quay qua bàn | mm | Ø 200 |
| Khoảng cách chống tâm | mm | 100 |
| Đường kính mài lớn nhất | mm | Ø 100 |
| Tải trọng phôi giữa hai mũi tâm | kg | 20 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 355 × 38 × Ø 127 |
| Tốc độ vòng đá mài | m/s | 33 |
Sử dụng máy mài Shigiya GAC-20 khi nào?
GAC-20 là dòng máy mài tròn chi tiết nhỏ có kết cấu đầu đá mài đặt góc nghiêng kết hợp hệ điều khiển CNC 2 trục và thân máy siêu nhỏ gọn, GAC-20 là giải pháp hàng đầu để mài đồng thời đường kính ngoài (OD) và mặt vai/mặt đầu (Shoulder Face) của các chi tiết cơ khí cỡ nhỏ trong duy nhất một lần gá đặt.
Ứng dụng trong sản xuất linh kiện ô tô, xe máy
- Mài các cổ trục trụ ngoài và các mặt vai định vị cốt cam nhỏ, trục khuỷu xe máy
- Gia công đạt độ bóng bề mặt và độ tròn cực cao như Piston và chốt Piston, phục vụ hoàn hảo cho cụm lọt khí.
- Mài mặt côn, mặt trụ ngoài và vai chặn vòng bi của các dòng trục truyền động, trục hộp số.
- Van thủy lực và con lăn
Ứng dụng trong sản xuất linh kiện điện tử và thiết bị gia dụng
- Mài trục motor điện mini các loại motor bước , motor Servo nhỏ dùng cho robot, máy in, thiết bị gia dụng,...
- Mài trục ổ đĩa cứng, trục máy văn phòng
Ứng dụng chế tạo bơm, thiết bị thủy lực và khí nén
Gia công các chi tiết lõi van, trục bơm dầu, trục bơm cánh quạt trong hệ thống thủy lực đòi hỏi mài đồng thời cả trục trụ lẫn mặt vai để đảm bảo độ kín khít khi chịu áp suất cao.
Ứng dụng sản xuất dụng cụ cắt gọt và phụ kiện máy công cụ
Thực hiện mài phần chuôi trụ tiếp xúc và mặt vai định vị của các loại bầu kẹp BT30, HSK cỡ nhỏ, gia công các loại chốt định vị khuôn mẫu chính xác cao có cấu trúc vai bậc.
Tư vấn và hỗ trợ từ CTCP Thướng mại và Công Nghệ Á Châu
Khi lựa chọn máy mài tròn ngoài CNC, doanh nghiệp cần xem xét kích thước và hình dạng chi tiết, yêu cầu chất lượng bề mặt, sản lượng, thời gian chu kỳ và khả năng tích hợp tự động hóa.
Á Châu hỗ trợ trao đổi nhu cầu gia công và cung cấp thông tin sản phẩm để khách hàng đánh giá mức độ phù hợp của máy với ứng dụng thực tế. Các điều kiện cung cấp, cấu hình máy, phụ kiện và dịch vụ sau bán hàng sẽ được xác nhận cụ thể theo từng phương án.
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GAC-20
Máy mài CNC Shigiya GAC-20 phù hợp với nhu cầu nào?
→ GAC-20 hướng đến gia công chính xác các chi tiết nhỏ, đặc biệt với ứng dụng cần mài đường kính ngoài và mặt vai trong cùng chu kỳ.
Đường kính mài lớn nhất của GAC-20 là bao nhiêu?
→ Theo thông số được nhà sản xuất cung cấp, đường kính mài lớn nhất của máy là Ø100 mm.
Máy GAC-20 có thể tích hợp tự động hóa không?
→ Có. Máy có thể tích hợp với hệ thống cấp phôi tự động và thiết bị chuyển phôi phù hợp. Cấu hình tích hợp cần được đánh giá theo yêu cầu dây chuyền thực tế.
Tốc độ vòng đá mài của GAC-20 là bao nhiêu?
→ Máy mài tròn ngoài CNC Shigiya GAC-20 có tốc độ vòng đá mài được cung cấp là 33 m/s.
Tài liệu tham khảo và sản phẩm liên quan
- Tư vấn chọn máy mài tròn Shigiya chuẩn Nhật cho doanh nghiệp cơ khí Việt Nam
- Cách chọn máy mài tròn theo đường kính, chiều dài chi tiết và độ chính xác gia công
- Giá máy mài tròn hiện nay là bao nhiêu?
Tư vấn và báo giá máy mài tròn ngoài CNC Shigiya GAC-20
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp mài tròn CNC nhỏ gọn cho các chi tiết chính xác, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
